ПОСІБНИК КОРИСТУВАЧА Dustex 25 Fein

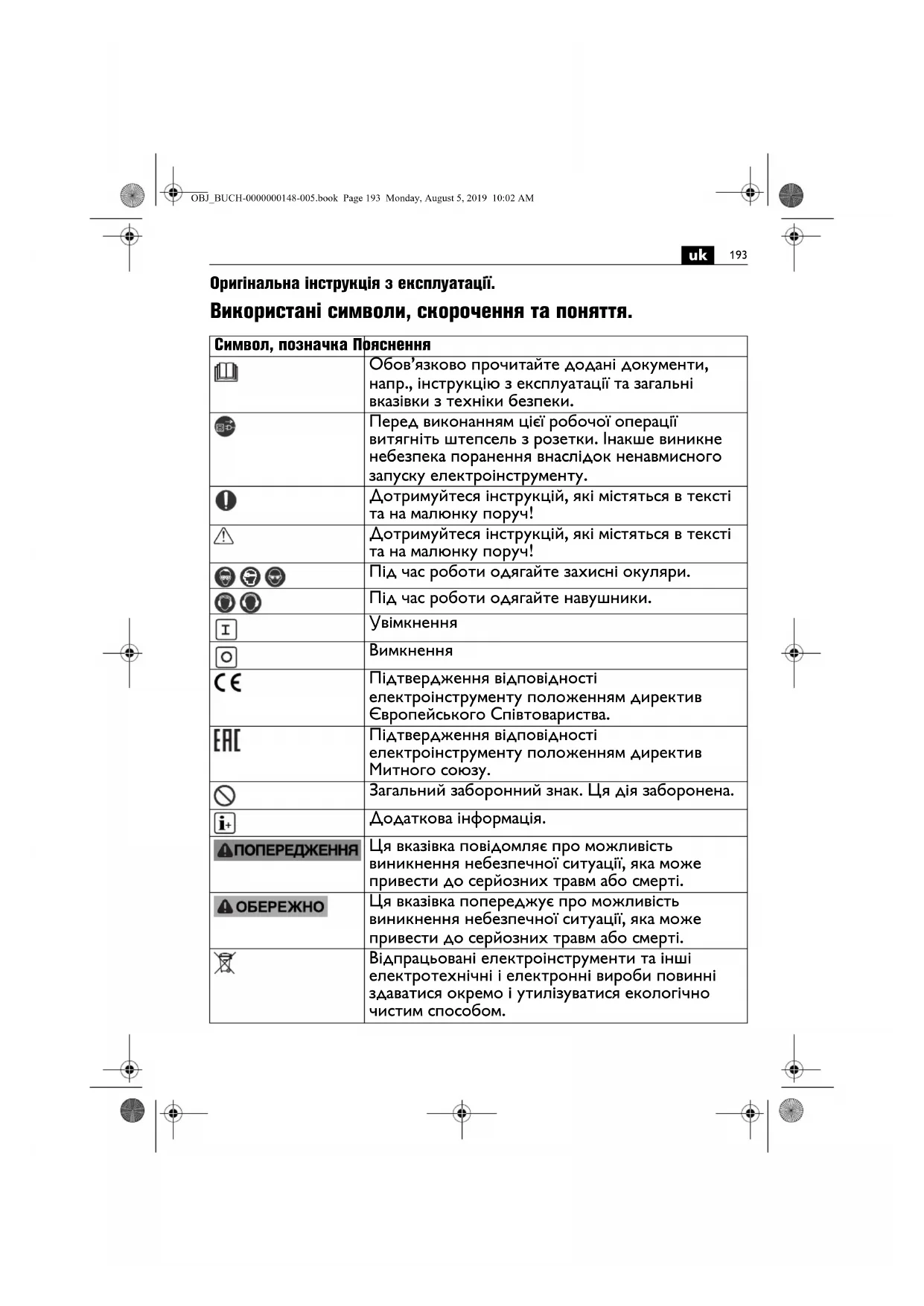

Оригінальна інструкція з експлуатації. Використані символи, скорочення та поняття. Символ, позначка Пояснення Обов’язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! Під час роботи одягайте захисні окуляри. Під час роботи одягайте навушники.

Підтвердження відповідності електроінструменту положенням директив Європейського Співтовариства. Підтвердження відповідності електроінструменту положенням директив Митного союзу. Загальний заборонний знак. Ця дія заборонена. Додаткова інформація. Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. Ця вказівка попереджує про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. OBJ_BUCH-0000000148-005.book Page 193 Monday, August 5, 2019 10:02 AM194

Виріб з базовою ізоляцією та відкритими струмопровідними деталями, які додатково під’єднані до захисного проводу. IPX4 Ступінь захисту Електростатична провідність Позначка Міжнародна

W Вт Споживча потужність

Max WWМакс. споживана потужність

WВтМакс. споживана потужність інтегрованої розетки U VВРозрахункова напруга f Hz Гц Частота llМісткість ємності llОб’єм заливаної рідини l/s л/с Потік повітря зі шлангом довжиною 4 м Ø 35 мм l/s л/с Потік повітря на вентиляторі hPa гПа Розрідження L x B x H mm мм довжина x ширина x висота Ømm мм Діаметр круглої частини kg кг Вага відповідно до EPTA- Procedure 01

Кратність повітрообміну

dB дБРівень звукового тиску

dB дБРівень звукової потужності K...

Вібрація у відповідності до EN 60745 (сума векторів трьох

Основні та похідні одиниці Міжнародної системи одиниць SI. Символ, позначка Пояснення OBJ_BUCH-0000000148-005.book Page 194 Monday, August 5, 2019 10:02 AM195

всі правила з техніки безпеки і вказівки. Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм. Зберігайте всі правила з техніки безпеки і вказівки на майбутнє. Не застосовуйте цей відсмоктувач, не прочитавши уважно та не зрозумівши цю інструкцію з експлуатації та додані «Загальні вказівки з техніки безпеки». Зберігайте названі документи для подальшого використання та додавайте їх до відсмоктувача при його передачі в користування або при продажу. Зважайте також на чинні національні приписи з охорони

Призначення відсмоктувача: Вологовідсмоктувач/пилосос для використання з допущеним фірмою FEIN приладдям в закритих приміщеннях для збирання шкідливого для здоров'я пилу і пилу класу L, дрібних часточок бруду, особливо при виконанні пильних робіт з електроінструментами, а також для збирання негорючих

Відсмоктувач призначений для використання у промислових умовах, напр., у готелях, школах, лікарнях, на фабриках, у крамницях, офісах і орендованих житлових приміщеннях. Лише для країн ЄС: Відсмоктувач класу пилу L згідно IEC/EN 60335-2-69 для сухого відсмоктування шкідливого для здоров’я пилу з граничним значенням експозиційної дози >1мг/м

Відсмоктувач містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можна проводити лише силами фахівців. Необхідне відповідне захисне спорядження. Не експлуатуйте відсмоктувач без повної фільтрувальної системи. Інакше Ви наразите на небезпеку своє здоров’я. Цей відсмоктувач придатний для експлуатації від генераторів змінного струму із достатньою потужністю, що відповідають нормі ISO 8528, клас виконання G2. Ця норма не виконується, зокрема, якщо так званий коефіцієнт гармонік перевищує 10 %. У разі сумнівів поцікавтеся інформацією про генератор, який Ви застосовуєте. Специфічні вказівки з техніки

Цей прилад не придатний для використання особами (включаючи дітей) з обмеженими OBJ_BUCH-0000000148-005.book Page 195 Monday, August 5, 2019 10:02 AM196

фізичним, сенсорними або розумовими здібностями або особами, в яких бракує досвіду та

Доглядайте за дітьми, щоб переконатися, що вони не грають з цим інструментом. Дітям дозволяється очищати відсмоктувач та виконувати його технічне обслуговування лише під

отримати відповідний інструктаж щодо користування відсмоктувачем. Перед використанням відсмоктувача користувачу необхідно надати інформацію, інструкції і навчання щодо відсмоктувача і матеріалів, з якими він буде використовуватися, а також щодо безпечних процедур з утилізації зібраних матеріалів. Користувач повинен дотримуватися правил техніки безпеки при поводженні з матеріалами, що збираються. Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличких частинок, що утворюються під час шліфування, та частинок матеріалу. Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утво- рюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух. Підключайте відсмоктувач лише до штепсельних розеток із захисним контактом, виконаним відповідно до приписів. Використовуйте лише непошкоджені шнури живлення та подовжувачі із захисним контактом, які регулярно перевіряються. Захисний провідник із розривом може призвести до ураження електричним струмом. Через заземлений приєднувальний штуцер відводиться статичний заряд. Завдяки цьому, а також використанню приладдя, яке відводить електростатичний заряд, (опція) попереджується утворення іскор й імпульсів току. При використанні відсмоктувача для вологого відсмоктування ємність повинна бути у прямовисному положенні. Інакше існує небезпека ураження електричним струмом через потрапляння рідини до мотора відсмоктувача. Не використовуйте мережний шнур живлення не за призначенням для пересування відсмоктувача або для від’єднання штепселю від розетки. Захищайте мережний шнур живлення від високої температури, олії, гострих країв та рухомих деталей. Не переїжджайте через мережний шнур живлення та не здавлюйте OBJ_BUCH-0000000148-005.book Page 196 Monday, August 5, 2019 10:02 AM197

його. Пошкоджений або заплутаний мережний шнур живлення збільшує ризик ураження електричним струмом. Перш ніж змінити приладдя, витягуйте штепсель з розетки. Цей попереджувальний захід знижує небезпеку ураження електричним

Не всмоктуйте небезпечні для здоров’я речовини, напр., букову або дубову тирсу, породний пил, азбест. Ці речовини вважаються канцерогенними. У разі збирання великої кількості дрібнодисперсного пилу може утворитися електростатичний

Слідкуйте за доброю вентиляцією на робочому місці. Не всмоктуйте горючі або вибухонебезпечні рідини, напр., бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил або горючий пил. Не працюйте з відсмоктувачем в приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або

Забороняється закріплювати на відсмоктувачі таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати. Не використовуйте приладдя, яке не передбачене або не рекомендоване фірмою FEIN спеціально для цього відсмоктувача. Сама лише можливість закріплення приладдя на Вашому відсмоктувачі не гарантує його безпечне використання. Перед початком роботи (див. стор. 6–9) перевірте шнур живлення та штепсель на предмет пошкоджень. Використовуйт е розетку на відсмоктувачі лише для підключення зовнішнього електроінструмента. Відсмоктувач автоматично вмикається через під’єднаний електроінструмент. Споживана потужність під’єднаного електроінструмента не повинна перевищувати максимальну споживану потужність розетки на відсмоктувачі P

Дотримуйтеся також інструкції з експлуатації і вказівок з техніки безпеки того електроінструмента, який Ви підключаєте до розетки на відсмоктувачі. Рекомендація: Завжди підключайте відсмоктувач до пристрою захисного вимкнення із номінальним струмом спрацювання 30 мА або менше. Відсмоктувач дозволяється зберігати лише в приміщеннях. Вказівки з експлуатації. Експлуатація, див. стор. 10. Заміна і очищення фільтра, див. стор. 11–13/ 200 розділ «Пошук несправностей.»

працюйте без плаского складчастого фільтра, OBJ_BUCH-0000000148-005.book Page 197 Monday, August 5, 2019 10:02 AM198

оскільки це може пошкодити мотор і викликати небезпеку пошкодження здоров’я через підвищений викид дрібнодисперсного пилу. Для збирання дрібнодисперсного пилу необхідно додатково використовувати нетканий фільтр-мішок. Якщо відпрацьоване повітря повертається у приміщення, у цьому приміщенні необхідно забезпечити достатню кратність повітрообміну L. Потік повітря, що повертається, не повинен перевищувати 50 % потоку свіжого повітря (об’єм приміщення x кратність повітрообміну L

). За відсутності особливих заходів щодо вентиляції діє: L

Коли встановлюєте нетканий фільтр-мішок, слідкуйте за тим, щоб його кришка і сам фільтр- мішок повністю прилягали до внутрішньої стінки ємності. Для запобігання забрудненню після виймання закривайте нетканий фільтр-мішок кришкою. Для збирання пилу класу L дозволяєтся використовувати лише сухі пласкі складчасті фільтри, що не були ані вологі, ані

Перед переходом від волого відсмоктування на сухе дайте вологому пласкому складчастому фільтру висохнути або замініть його на сухий. Інакше плаский складчастий фільтр стане непридатним. Тримайте плаский складчастий фільтр сухим і регулярно очищуйте його. Монтуйте деталі, злегка натискуючи на них. Для демонтажу несильно проверніть деталі відносно одна одної і роз’єднайте їх. Вимикайте відсмоктувач перед тим, як вмикати електроінструмент у розетку на відсмоктувачі. Вмикайте в розетку на відсмоктувачі лише вимкнені електроінструменти. Після вимикання електроінструмента, який є підключений до розетки на відсмоктувачі, відсмоктувач працює ще прибл. 15 секунд, а потім вимикається автоматично. При збиранні електропровідних рідин при досягненні максимальної висоти заповнення ємності відсмоктувач вимикається автоматично (автоматичне вимикання). Витягніть штепсель з розетки і спорожніть ємність. При збиранні не електропровідних рідин при досягненні максимальної висоти заповнення ємності відсмоктувач не вимикається автоматично. Вчасно спорожнюйте ємність. По закінченні збирання рідин очистіть датчики і простір між ними щіткою.

перевіряйте зонди на предмет пошкоджень. При появі піни негайно вимкніть відсмоктувач і спорожніть

У разі короткого замикання або масивного викиду пилу негайно вимкніть відсмоктувач і від’єднайте його від мережі. Під час транспортування відсмоктувача фіксуйте напрямний ролик, що має

Ремонт та сервісні послуги. Перевірте з’єднання, ущільнення і шланги. Ремонтувати пошкодження дозволяється лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин FEIN. Для очищення відсмоктувача використовуйте звичайні неабразивні миючі засоби і воду. Після очищення дайте відсмоктувачу повністю просохнути. Спорожнюйте ємність після кожного використання і видаляйте великі забруднення і

Спорожнюйте ємність після збирання рідин. Потім залиште відсмоктувач з під’єднаним приладдям увімкненим на декілька хвилин, щоб висушити

Використані пласкі складчасті фільтри і фільтр-мішки необхідно утилізувати згідно із законодавчими приписами. У разі пошкодження мережного шнура електроінструмента шнур повинен замінити виробник або його представник. Щонайменше один раз на рік необхідно, щоб виробник або проінструктований спеціаліст здійснювали перевірку на предмет якості збирання пилу, напр., на предмет пошкодження фільтру, щільність та справність відсмоктувача. У відсмоктувачах класу L, що знаходилися в забрудненому середовищі, необхідно очистити зовнішню поверхню та всі деталі приладу або обробити їх герметиком. При технічному обслуговуванні та ремонтних роботах всі забруднені деталі, які не можна задовільно очистити, необхідно видалити. Такі деталі необхідно видаляти у непроникних мішечках у відповідності до чинних приписів щодо усунення таких відходів. При технічному обслуговуванні користувачем відсмоктувач необхідно демонтувати, очистити та виконати можливі роботи з технічного обслуговування, не наражаючи при цьому на небезпеку обслуговуючий персонал та інших осіб. Перед демонтажем пилосос треба прочистити, щоб запобігти можливим небезпекам. Приміщення, в якому розбирається пилосос, повинно добре провітрюватися. Під час технічного обслуговування вдягайте особисте захисне спорядження. Після технічного обслуговування треба прибрати місце, де здійснювалося технічне обслуговування. OBJ_BUCH-0000000148-005.book Page 199 Monday, August 5, 2019 10:02 AM200

Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест. Актуальний перелік запчастин до цього відсмоктувача Ви знайдете в Інтернеті за адресою: www.fein.com. За необхідністю Ви можете самостійно замінити наступні

Нетканий фільтр-мішок, плаский складчастий фільтр, касетний фільтр, шланг, муфта для електроінструментів Пошук несправностей. Несправність Причина Усунення несправностей Відсмоктувач не вмикається.

будинкової мережі. Забезпечте подачу

відсмоктувача. Встановіть перемикач режимів на «I». Мала потужність всмоктування. Невірно зібраний відсмоктувач. Правильно надіньте кришку і закрийте обидва замки.

всмоктування забита.

всмоктувальний шланг і всмоктувальні труби. Нетканий фільтр- мішок переповнений. Замініть нетканий фільтр-мішок. Плаский складчастий

переповнений. Замініть плаский складчастий фільтр. При відсмоктуванні з відсмоктувача розлітається пил. Невірно вставлений плаский складчастий

Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника. Можливо, що в обсяг поставки Вашого відсмоктувача входить не все описане або зображене в цій інструкції з експлуатації

Заява про відповідність. Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації. Технічна документація: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Захист навколишнього середовища, утилізація. Упаковку, відпрацьовані відсмоктувачі та приладдя потрібно утилізувати екологічно чистим способом. Відсутня потужність всмоктування при

відсмоктуванні. Ємність заповнена. Спорожніть ємність. Автоматичне вимикання не вмикається. Датчики забруднені.Очистіть датчики і простір між ними

Несправність Причина Усунення несправностей OBJ_BUCH-0000000148-005.book Page 201 Monday, August 5, 2019 10:02 AM202
