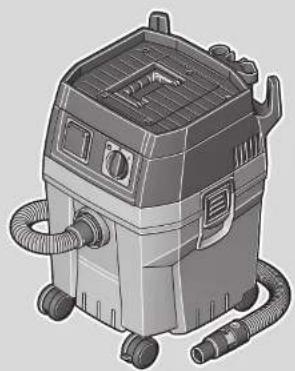

BEDIENUNGSANLEITUNG Dustex 25 Fein

© C. & E. Fein GmbH. Printed in Romania. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 265 06 0 BY 2019.11 DE. EN 60335-1:2012 + A13:2017 EN 60335-2-69:2012 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 62233:2008 2011/65/EU, 2006/42/EG, 2014/30/EU FEIN Service C. & E. Fein GmbH Hans-Fein-Straße 81 D-73529 Schwäbisch Gmünd-Bargau www.fein.com FEIN Dustex 25L 9 20 35 FEIN Dustex 35L 9 20 36

i. V. S. Böhm i. V. Dr. Schreiber

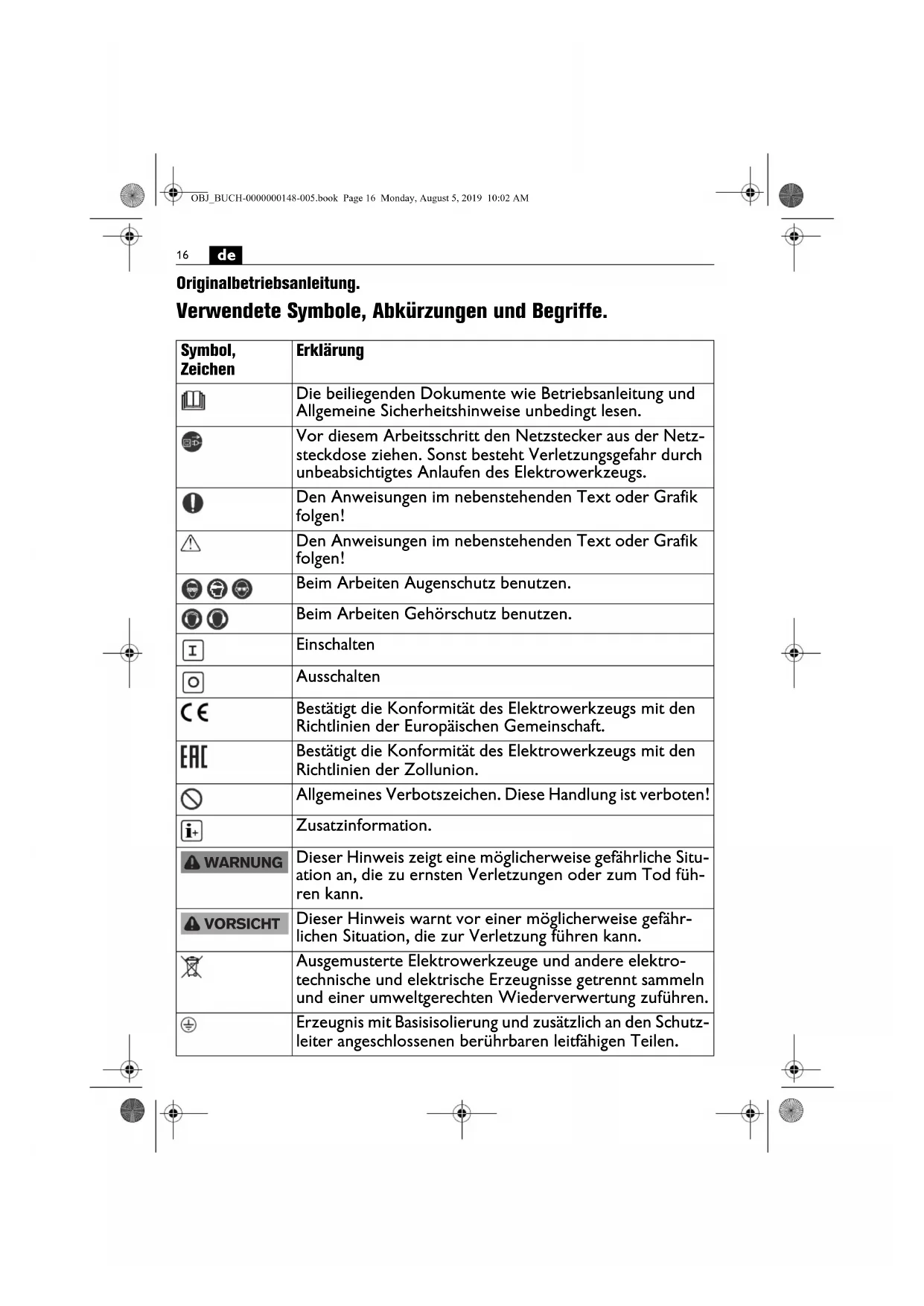

Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Vor diesem Arbeitsschritt den Netzstecker aus der Netz- steckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Den Anweisungen im nebenstehenden Text oder Grafik folgen! Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Einschalten Ausschalten Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Zollunion. Allgemeines Verbotszeichen. Diese Handlung ist verboten! Zusatzinformation. Dieser Hinweis zeigt eine möglicherweise gefährliche Situ- ation an, die zu ernsten Verletzungen oder zum Tod füh- ren kann. Dieser Hinweis warnt vor einer möglicherweise gefähr- lichen Situation, die zur Verletzung führen kann. Ausgemusterte Elektrowerkzeuge und andere elektro- technische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Erzeugnis mit Basisisolierung und zusätzlich an den Schutz- leiter angeschlossenen berührbaren leitfähigen Teilen. WARNUNG VORSICHT OBJ_BUCH-0000000148-005.book Page 16 Monday, August 5, 2019 10:02 AM17

IPX4 Schutzart elektrostatisch ableitfähig Zeichen Einheit inter- national Einheit national Erklärung

W W Leistungsaufnahme

Max W W max. Aufnahmeleistung

W W max. Anschlussleistung der integrierten Steckdose U V V Bemessungsspannung f Hz Hz Frequenz l l Behältervolumen l l Füllmenge Flüssigkeit l/s l/s Volumenstrom mit 4 m Schlauch Ø 35 mm l/s l/s Volumenstrom am Gebläse hPa hPa Unterdruck L x B x H mm mm Länge x Breite x Höhe Ø mm mm Durchmesser eines runden Teils kg kg Gewicht entsprechend EPTA- Procedure 01

dB dB Schalldruckpegel

dB dB Schallleistungspegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Internationalen Einhei- tensystem SI. Symbol, Zeichen Erklärung OBJ_BUCH-0000000148-005.book Page 17 Monday, August 5, 2019 10:02 AM18

Zu Ihrer Sicherheit. Lesen Sie alle Si- cherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshin- weise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zu- kunft auf. Verwenden Sie diesen Sauger nicht, bevor Sie diese Betriebs- anleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“ gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Saugers. Beachten Sie ebenso die einschlä- gigen nationalen Arbeitsschutzbe- stimmungen. Bestimmung des Saugers: Nass-/Trocken-Sauger für den Ein- satz mit dem von FEIN zugelassenen Zubehör in wettergeschützter Um- gebung zum Absaugen von nicht ge- sundheitsgefährdenden Stäuben und Stäuben der Staubklasse L, kleineren Schmutzteilen, insbesondere beim Ausführen von stauberzeugenden Arbeiten mit einem Elektrowerk- zeug, sowie zum Aufsaugen von nicht brennbaren Flüssigkeiten. Dieser Sauger ist für gewerbliche Zwecke bestimmt, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäf- ten. Nur für Länder der EU: Sauger der Staub- klasse L nach IEC/EN 60335-2-69 zum Trockensaugen von gesund- heitsgefährdenden Stäuben mit einem Expositions-Grenzwert >1mg/m

Der Sauger enthält gesund- heitsgefährdenden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, nur von Fach- leuten durchführen. Eine entspre- chende Schutzausrüstung ist erforderlich. Betreiben Sie den Sau- ger nicht ohne das vollständige Fil- tersystem. Sie gefährden sonst Ihre Gesundheit. Dieser Sauger ist auch für den Gebrauch an Wechselstromgenera- toren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der soge- nannte Klirrfaktor 10 % überschrei- tet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator. Spezielle Sicherheitshinweise. Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kin- der) mit eingeschrängten phy- sischen, sensorischen oder geistigen Fähigkeiten mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. WARNUNG WARNUNG OBJ_BUCH-0000000148-005.book Page 18 Monday, August 5, 2019 10:02 AM19

Bedienungsper- sonen müssen ange- messen in den Gebrauch dieses Saugers unterwiesen werden. Vor dem Gebrauch muss die Bedienungs- person mit Informationen, Anwei- sungen und Schulungen für den Gebrauch des Saugers und der Stoffe, für die er benutzt werden soll, einschließlich des sicheren Verfah- rens der Beseitigung des aufgenom- menen Materials, versorgt werden. Die Bedienungsperson muss die für die zu handhabenden Materialien geltenden Sicherheitsbestimmungen einhalten. Tragen Sie persönliche Schutzaus- rüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutz- handschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschie- denen Anwendungen entstehen. Staub- oder Atemschutzmaske müs- sen den bei der Anwendung entste- henden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Betreiben Sie den Sauger nur an vor- schriftsgemäßen Schutzkontakt- steckdosen. Verwenden Sie nur unbeschädigte Anschlussleitungen und regelmäßig geprüfte Verlänge- rungsleitungen mit Schutzkontakt. Ein nicht durchgängiger Schutzleiter kann zu einem elektrischen Schlag führen. Durch den geerdeten Anschlussstut- zen werden statische Aufladungen abgeleitet. Dadurch werden in Verbindung mit elektrostatisch ablei- tendem Zubehör (Option) Funken- bildung und Stromstöße verhindert. Betreiben Sie den Sauger beim Nasssaugen nur in waagerechter Lage des Behälters. Sonst besteht durch in den Saugermotor eindrin- gendes Wasser das Risiko eines elek- trischen Schlages. Zweckentfremden Sie die Netzan- schlussleitung nicht, um den Sauger zu ziehen oder um den Netzstecker aus der Netzsteckdose zu ziehen. Halten Sie die Netzanschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Über- fahren oder quetschen Sie die Netz- anschlussleitung nicht. Beschädigte oder verwickelte Netzanschlusslei- tungen erhöhen das Risiko eines elektrischen Schlages. Ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie Zubehör- teile wechseln. Diese Vorsichtsmaß- nahme verringert das Risiko eines elektrischen Schlages. Saugen Sie keine gesundheitsgefähr- denden Stoffe, z. B. Buchenholz- oder Eichenstaub, Gesteinsstaub, Asbest. Diese Stoffe gelten als krebserre- gend. Beim Aufsaugen von größeren Men- gen Feinstaub kann es zu elektrosta- tischer Aufladung kommen. Sorgen Sie für gute Belüftung am Arbeitsplatz. WARNUNG OBJ_BUCH-0000000148-005.book Page 19 Monday, August 5, 2019 10:02 AM20

Saugen Sie keine brennbaren oder explosiven Flüssigkeiten, z. B. Ben- zin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen oder brennbaren Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räu- men. Die Stäube, Dämpfe oder Flüs- sigkeiten können sich entzünden oder explodieren. Es ist verboten Schilder und Zeichen auf den Sauger zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elek- trischen Schlag. Verwenden Sie Kle- beschilder. Verwenden Sie kein Zubehör, das von FEIN nicht speziell für diesen Sauger vorgesehen oder empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Sauger befestigen können, garantiert das keine sichere Verwendung. Prüfen Sie vor der Inbetriebnahme (siehe Seite 6–9) die Netzanschluss- leitung und den Netzstecker auf Beschädigungen. Benutzen Sie die Saugersteckdose nur für den Anschluss eines externen Elektrowerkzeugs. Der Sauger wird über das angeschlossene Elek- trowerkzeug automatisch in Betrieb genommen. Die Anschlussleistung des Elek- trowerkzeugs darf die maximale Anschlussleistung der Saugersteck- dose P

nicht überschreiten. Beachten Sie auch die Betriebsanlei- tung und Sicherheitshinweise des Elektrowerkzeugs, das Sie an die Saugersteckdose anschließen. Empfehlung: Betreiben Sie den Sau- ger immer über einen Fehlerstrom- schutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger. Der Sauger darf nur in Innenräumen gelagert werden. Bedienungshinweise. Bedienung, siehe Seite 10. Filterwechsel und Filterreinigung, siehe Seite 11–13/ 22 Kapitel „Störungssuche.“ Saugen Sie nie ohne Flachfaltenfilter, da sonst der Motor beschädigt wird und eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt. Zum Aufsaugen von Feinstaub muss zusätzlich ein Vliesfiltersack verwen- det werden. Wenn die Abluft in den Raum zu- rückgeführt wird, muss eine ausrei- chende Luftwechselrate L im Raum vorhanden sein. Der zurückgeführte Volumenstrom darf maximal 50 % des Frischluftvolumens (Raumvolu- men x Luftwechselrate L

) betragen. Ohne besondere Lüftungsmaß- nahme gilt: L

Achten Sie beim Einsetzen des Vlies- filtersacks darauf, dass der Ver- schlussschieber und der Vliesfilter- sack vollständig an der Innenwand des Behälters anliegen. Schließen Sie den Vliesfiltersack nach dem Herausnehmen mit dem Ver- schlussschieber, um Verschmut- zungen zu vermeiden. WARNUNG VORSICHT OBJ_BUCH-0000000148-005.book Page 20 Monday, August 5, 2019 10:02 AM21

Zur Aufnahme von Stäuben der Staubklasse L dürfen nur trockene Flachfaltenfilter benutzt werden, die weder feucht noch nass waren. Vor dem Wechsel von Nass- auf Trockensaugen lassen Sie den nassen Flachfaltenfilter trocknen oder ersetzen Sie ihn durch einen Trockenen. Andernfalls wird der Flachfaltenfilter unbrauchbar. Halten Sie den Flachfaltenfilter tro- cken und reinigen Sie diesen regel- mäßig. Montieren Sie die Zubehörteile mit leichtem Druck. Zur Demontage drehen Sie die Teile etwas gegenein- ander und ziehen Sie diese auseinan- der. Schalten Sie den Sauger aus, bevor Sie ein Elektrowerkzeug an die Saugersteckdose anschließen. Ste- cken Sie nur ausgeschaltete Elek- trowerkzeuge in die Saugersteckdose ein. Nach dem Ausschalten eines an die Saugersteckdose angeschlossenen Elektrowerkzeugs läuft der Sauger noch etwa 15 Sekunden nach und schaltet dann automatisch ab. Beim Nasssaugen von elektrisch leitenden Flüssigkeiten wird beim Erreichen der maximalen Füllhöhe des Behälters der Sauger automa- tisch abgeschaltet (Abschaltautoma- tik). Ziehen Sie den Netzstecker aus der Netzsteckdose und entleeren Sie den Behälter. Beim Nasssaugen von elektrisch nicht leitenden Flüssigkeiten wird beim Erreichen der maximalen Füll- höhe des Behälters der Sauger nicht automatisch abgeschaltet. Entleeren Sie den Behälter rechtzeitig. Nach Beendigung des Nasssaugens reinigen Sie die Sonden und deren Zwischenraum mit einer Bürste. Untersuchen Sie die Sonden regelmäßig auf Anzeichen von Beschädigungen. Beim Austreten von Schaum schalten Sie den Sauger sofort aus und entlee- ren Sie den Behälter. Bei Kurzschluss und/oder starkem Staubaustritt schalten Sie den Sau- ger sofort aus und trennen ihn vom Netz. Stellen Sie die feststellbare Lenkrolle beim Transport des Saugers fest. Instandhaltung und Kunden- dienst. Überprüfen Sie Anschlüsse, Dichtungen und Schläuche. Las- sen Sie Beschädigungen nur von qua- lifiziertem Fachpersonal und nur mit FEIN-Ersatzteilen reparieren. Verwenden Sie zur Reinigung des Saugers handelsübliche, nicht scheu- ernde Reinigungsmittel und Wasser. Lassen Sie den Sauger nach der Rei- nigung vollständig trocknen. Entleeren Sie den Behälter nach jedem Gebrauch und entfernen Sie Grobschmutz und Staub. Entleeren Sie den Behälter nach dem Saugen von Flüssigkeiten. Lassen Sie anschließend den Sauger mit ange- schlossenen Zubehörteilen noch ei- nige Minuten laufen, um diese Teile zu trocknen. VORSICHT OBJ_BUCH-0000000148-005.book Page 21 Monday, August 5, 2019 10:02 AM22

Entsorgen Sie gebrauchte Flachfal- tenfilter und Filtersäcke gemäß den gesetzlichen Bestimmungen. Wenn die Anschlussleitung des Elek- trowerkzeugs beschädigt ist, muss sie durch den Hersteller oder seinen Vertreter ersetzt werden. Lassen Sie mindestens einmal jährlich vom Hersteller oder einer unterwie- senen Person eine staubtechnische Überprüfung durchführen, z. B. auf Beschädigungen des Filters, Funktion und Dichtheit des Saugers. Bei Saugern der Klasse L, die sich in verschmutzter Umgebung befanden, sollte das Äußere sowie alle Maschi- nenteile gereinigt oder mit Abdicht- mitteln behandelt werden. Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle ver- unreinigten Teile, die nicht zufrie- denstellend gereinigt werden kön- nen, entsorgt werden. Solche Teile müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. Zur Wartung durch den Benutzer muss der Sauger demontiert, gerei- nigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzuru- fen. Vor der Demontage sollte der Sauger gereinigt werden, um eventu- ellen Gefahren vorzubeugen. Der Raum, in dem der Sauger demontiert wird, sollte gut gelüftet werden. Tragen Sie während der Wartung eine persönliche Schutzausrüstung. Nach der War- tung sollte eine Reinigung des War- tungsbereichs erfolgen. Produkte, die mit Asbest in Berüh- rung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Ent- sorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Die aktuelle Ersatzteilliste dieses Saugers finden Sie im Internet unter www.fein.com. Folgende Teile können Sie bei Bedarf selbst austauschen: Vliesfiltersack, Flachfaltenfilter, Fil- terkassette, Schlauch, Werkzeug- muffe Störungssuche. Störung Ursache Störungsbeseitigung Sauger lässt sich nicht einschalten. Sicherung des Hausanschlusses hat ausgelöst. Stromzufuhr gewährleisten. Sauger im Automa- tikbetrieb. Betriebsartenschalter auf „I“ stellen. OBJ_BUCH-0000000148-005.book Page 22 Monday, August 5, 2019 10:02 AM23

Gewährleistung und Garantie. Die Gewährleistung auf das Erzeug- nis gilt gemäß den gesetzlichen Rege- lungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklä- rung. Im Lieferumfang Ihres Saugers kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthal- ten sein. Konformitätserklärung. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen ein- schlägigen Bestimmungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Sau- ger und Zubehör einer umweltge- rechten Wiederverwertung zuführen. Saugleistung vermin- dert. Sauger nicht richtig montiert. Haube korrekt aufsetzen und beide Verschlüsse voll- ständig schließen. Saugsystem ver- stopft. Saugschlauch und Saug- rohre reinigen. Vliesfiltersack voll. Vliesfiltersack wechseln. Flachfaltenfilter voll. Flachfaltenfilter wechseln. Staubaustritt beim Saugen. Falsche Einbaulage des Flachfaltenfil- ters. Einbaulage des Flachfalten- filters korrigieren. Keine Saugleistung beim Nasssaugen. Behälter voll. Behälter entleeren. Abschaltautomatik schaltet nicht ein. Sonden ver- schmutzt. Sonden und deren Zwi- schenraum mit einer Bürste reinigen. Störung Ursache Störungsbeseitigung OBJ_BUCH-0000000148-005.book Page 23 Monday, August 5, 2019 10:02 AM24

W W Optagende effekt
