MANUAL DE USUARIO Dustex 25 Fein

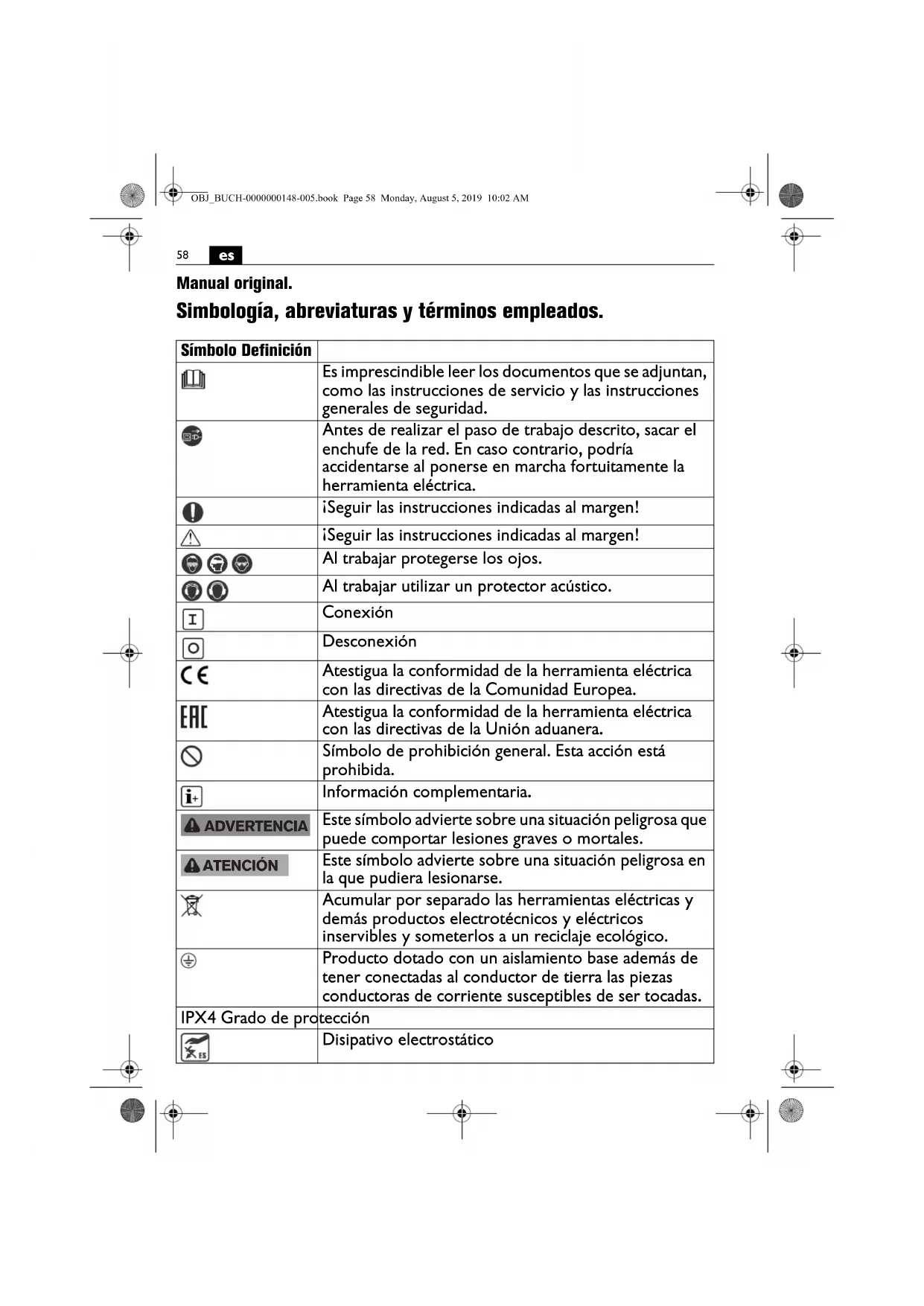

Manual original. Simbología, abreviaturas y términos empleados. Símbolo Definición Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. Antes de realizar el paso de trabajo descrito, sacar el enchufe de la red. En caso contrario, podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica. ¡Seguir las instrucciones indicadas al margen! ¡Seguir las instrucciones indicadas al margen! Al trabajar protegerse los ojos. Al trabajar utilizar un protector acústico. Conexión Desconexión Atestigua la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea. Atestigua la conformidad de la herramienta eléctrica con las directivas de la Unión aduanera. Símbolo de prohibición general. Esta acción está prohibida. Información complementaria. Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales. Este símbolo advierte sobre una situación peligrosa en la que pudiera lesionarse. Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico. Producto dotado con un aislamiento base además de tener conectadas al conductor de tierra las piezas conductoras de corriente susceptibles de ser tocadas. IPX4 Grado de protección Disipativo electrostático ADVERTENCIA ATENCIÓN OBJ_BUCH-0000000148-005.book Page 58 Monday, August 5, 2019 10:02 AM59

Para su seguridad. Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las adverten- cias de seguridad siguientes, ello puede ocasionar una descarga eléc- trica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. No utilice este aspirador sin haber leído con detenimiento y haber entendido íntegramente estas instrucciones de servicio, así como las “Instrucciones generales de segu- ridad” adjuntas. Guarde la documen- tación citada para posteriores Símbolo Unidad inter- nacional Unidad nacional Definición

W W Potencia máx. conectable a la toma de corriente integrada U V V Tensión nominal f Hz Hz Frecuencia l l Capacidad del depósito l l Cabida de líquido l/s l/s Caudal con manguera de 4 m Ø 35 mm l/s l/s Caudal en ventilador hPa hPa Vacío L x B x H mm mm Longitud x ancho x altura Ø mm mm Diámetro de una pieza redonda kg kg Peso según EPTA-Procedure 01

Tasa de renovación de aire

dB dB Nivel de presión sonora

dB dB Nivel de potencia acústica K... Inseguridad m/s

Valor de vibraciones emitidas según EN 60745 (suma vectorial de tres direcciones) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

consultas y entrégueselas al usuario en caso de prestar o vender el aspi- rador. Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país. Utilización reglamentaria del aspirador: Aspirador de líquidos y sólidos para uso con los accesorios homologados por FEIN en lugares cubiertos, para aspirar materiales en polvo no noci- vos para la salud y aquellos de la clase de polvo L, y para aspirar pequeñas partículas de suciedad, especialmente al realizar trabajos que generen polvo con herramientas eléctricas, así como para aspirar líquidos no inflamables. Este aspirador ha sido diseñado para su uso en el ámbito profesional, p. ej., en hoteles, colegios, sanatorios, fábricas, tiendas, oficinas y empresas de alquiler. Sólo para países de la UE: Aspirador para clase de polvo L según IEC/EN 60335-2-69 para aspi- rar en seco materiales en polvo noci- vos para la salud con un valor de exposición límite > 1 mg/m

El aspirador contiene polvo nocivo para la salud. Cuide que el vaciado y mantenimiento del aparato así como la eliminación de depósitos de reco- lección de polvo sea realizado por personal especializado al respecto. Ello requiere utilizar un equipo de protección apropiado. No deje fun- cionar el aspirador sin tener mon- tado el sistema filtrante completo. De lo contrario pone en peligro su salud. Este aspirador es apto además para ser utilizado con grupos electróge- nos de alterna siempre que dispon- gan de suficiente potencia y cumplan los requisitos según norma ISO 8528 para la clase de ejecución G2. Deberá prestarse especial atención a no sobrepasar el coeficiente de distor- sión máximo del 10 % establecido en dicha norma. En caso de duda consulte los datos del grupo utili- zado por Ud. Instrucciones de seguridad especiales. Este aparato no ha sido diseñado para ser utilizado por personas o niños que presenten una discapaci- dad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes. Vigilar a los niños con el fin de evitar que jueguen con el aparato. Los niños no deberán llevar a cabo la limpieza y mantenimiento del aspira- dor sin la debida custodia. El personal encargado del manejo del aspirador deberá haber sido debidamente instruido al res- pecto. Antes de su utilización, el usuario deberá haber recibido las informaciones, instrucciones y capa- citación sobre el uso del aspirador y sobre los materiales para los que va a ser empleado, inclusive el procedi- miento para la eliminación segura del material aspirado. El usuario ADVERTENCIA ADVERTENCIA OBJ_BUCH-0000000148-005.book Page 60 Monday, August 5, 2019 10:02 AM61

deberá atenerse a las prescripciones de seguridad vigentes para los mate- riales a manipular. Utilice un equipo de protección per- sonal. Dependiendo del trabajo a realizar use una careta, una protec- ción para los ojos, o unas gafas de protección. Si procede, emplee una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para pro- tegerle de los pequeños fragmentos que pudieran salir proyectados al desprenderse del útil o pieza. Las gafas de protección deberán ser indi- cadas para protegerle de los frag- mentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas produ- cidas al trabajar. La exposición pro- longada al ruido puede provocar sordera. Únicamente conecte el aspirador a tomas de corriente reglamentarias provistas de un contacto de protec- ción. Solamente use cables de conexión sin dañar y cables de pro- longación con contacto de protec- ción controlados con regularidad. Un conductor de protección interrum- pido puede acarrear una electrocu- ción. La boca de conexión con puesta a tie- rra neutraliza las cargas electrostá- ticas. Esto, en combinación con accesorios disipativos electroestáti- cos, opcionales, evita que se generen chispas y descargas de eléctricas. Al aspirar líquidos mantenga siem- pre el depósito del aspirador en posi- ción horizontal. De lo contrario podría penetrar líquido en el motor y exponerse a una descarga eléctrica. No tire del cable de red para arras- trar el aspirador ni para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas agudas o pie- zas móviles. No pase con ruedas por encima del cable de red ni tampoco lo aplaste. Los cables de red dañados o enredados comportan un mayor riesgo de electrocución. Saque el enchufe de la red antes de cambiar los accesorios. Esta medida preventiva reduce el riesgo de una descarga eléctrica. No aspire materiales nocivos para la salud como p. ej. el polvo de haya, encina, roble, piedra o amianto. Estos materiales son cancerígenos. La aspiración de polvo fino en gran cantidad puede hacer que el aparato se cargue electroestáticamente. Observe que esté bien ventilado el puesto de trabajo. No aspire líquidos combustibles ni explosivos como, p. ej. gasolina, aceite, alcohol y disolvente. No aspire material en polvo caliente o combustible. No deje funcionar el aspirador en recintos con peligro de explosión. Los materiales en polvo, vapores o líquidos pueden inflamarse o explotar. OBJ_BUCH-0000000148-005.book Page 61 Monday, August 5, 2019 10:02 AM62

No está permitido atornillar ni rema- char rótulos o señales sobre el aspi- rador. Un aislamiento dañado no le protege de una electrocución. Utilice etiquetas adhesivas. No use accesorios que no hayan sido previstos o recomendados especial- mente por FEIN para este aspirador. El mero hecho de que los accesorios puedan montarse en su aspirador no implica que su uso sea seguro. Antes de la puesta en marcha (ver página 6–9) inspeccione si están dañados el cable de red y el enchufe. Únicamente use la toma de corriente del aspirador para conec- tar al mismo una herramienta eléc- trica externa. El aspirador es conectado automáticamente a través de la herramienta eléctrica enchu- fada al mismo. La potencia absorbida de la herra- mienta eléctrica no deberá ser mayor a la potencia máx P

conecta- ble a la toma de corriente del aspira- dor. Tenga en cuenta también las instruc- ciones de uso y las indicaciones de seguridad de la herramienta eléctri- ca que pretenda conectar a la toma de corriente del aspirador. Recomendación: Siempre opere el aspirador a través de un interruptor diferencial (RCD) con una corriente de disparo máxima de 30 mA. El aspirador solamente deberá guar- darse en el interior. Indicaciones para el manejo. Manejo, ver página 10. Cambio y limpieza del filtro, ver página 11–13/ 64 capítulo “Localiza- ción de averías.” Nunca aspire sin tener montado el fil- tro de pliegues plano, ya que el polvo fino, además de poner en peligro su salud, podría dañar el motor. Al aspi- rar polvo fino deberá utilizarse adi- cionalmente una bolsa filtrante de vellón. Si el aire de salida se descarga en el local, es necesario que éste disponga de una tasa de renovación de aire L suficiente. El caudal de aire descar- gado deberá suponer como máximo un 50 % del caudal de aire fresco (volumen del local x tasa de renova- ción de aire L

). Sin tomar unas medidas especiales de ventilación es válido lo siguiente: L

Al montar la bolsa filtrante de vellón cuide que ésta y la corredera de cie- rre asienten completamente contra la pared interior del depósito. Una vez extraída la bolsa filtrante de vellón, desplace la corredera de cie- rre para evitar que se salga la sucie- dad. Para aspirar polvos de la clase L solamente deberán utilizarse fil- tros de pliegues planos que no hayan estado húmedos ni mojados. Si desea aspirar sólidos después de haber aspirado líquidos, deje primero que se seque el filtro de pliegues plano, o cámbielo por otro seco. De lo contrario se volvería inservible el filtro de pliegues plano. Mantenga seco el filtro de pliegues plano y límpielo con regularidad. ADVERTENCIA ATENCIÓN OBJ_BUCH-0000000148-005.book Page 62 Monday, August 5, 2019 10:02 AM63

Monte las piezas-accesorio con leve presión. Para desmontarlas, gire lige- ramente las piezas en sentido opuesto y sepárelas tirando de ellas hacia afuera. Desconecte el aspirador antes de conectar la herramienta eléctrica a la toma de corriente del mismo. Sola- mente enchufe la herramienta eléc- trica desconectada a la toma de corriente del aspirador. Al desconectar la herramienta eléc- trica enchufada en la toma de corriente del aspirador, éste conti- núa funcionando todavía aprox. 15 segundos, desconectase a conti- nuación automáticamente. Al aspirar líquidos conductores de electricidad el aspirador se desco- necta automáticamente al alcanzarse el nivel de llenado máximo del depó- sito (desconexión automática). Saque el enchufe de la red y vacíe el depósito. Al aspirar líquidos no conductores de electricidad, el aspirador no es desconectado automáticamente al alcanzarse el nivel de llenado máxi- mo del depósito. Vacíe a tiempo el depósito. Al terminar de aspirar líquidos limpie las sondas y sus intersticios con un cepillo. Inspeccione con regularidad las son- das para ver si presentan síntomas de deterioro. Si comienza a salir espuma, desco- necte inmediatamente el aspirador y vacíe el depósito. En caso de cortocircuito y/o salida de polvo excesiva desconecte y desen- chufe de inmediato el aspirador. Para el transporte bloquee la rueda orientable con el freno. Reparación y servicio técnico. Controle las conexiones, juntas y mangueras. Únicamente haga reparar su aparato por un profesio- nal, empleando exclusivamente pie- zas de recambio FEIN. Para la limpieza del aspirador utilice un detergente no abrasivo usual en el comercio y agua. Tras la limpieza deje que el aspirador se seque com- pletamente. Vacíe el depósito después de cada uso y elimine el polvo y la suciedad gruesa. Vacíe el depósito tras la aspiración de líquidos. A continuación, deje fun- cionar el aspirador con los acceso- rios montados durante algunos minutos para secar dichas piezas. Deseche conforme a las disposicio- nes legales los filtros de pliegues pla- nos y las bolsas filtrantes usados. En caso de que se dañe el cable de red de la herramienta eléctrica, éste deberá ser reemplazado por el fabri- cante o por su representante. Al menos una vez al año, el aspirador deberá hacerse someter por el fabri- cante o personal adiestrado al res- pecto a un control de sus propiedades técnicas para la aspira- ción de polvo como, p. ej., el estado del filtro y el funcionamiento y her- meticidad del aspirador. ATENCIÓN OBJ_BUCH-0000000148-005.book Page 63 Monday, August 5, 2019 10:02 AM64

En los aspiradores de la clase L que hayan estado ubicados en un entorno contaminado con este tipo de polvo deberán limpiarse todas las piezas y su exterior, o deberán obtu- rarse convenientemente. Al realizar trabajos de mantenimiento y repara- ción deberán desecharse todas aque- llas piezas ensuciadas que no hayan podido ser limpiadas satisfactoria- mente. Estas piezas deberán guar- darse en bolsas herméticas y desecharse según corresponda a este tipo de residuo de acuerdo con las disposiciones vigentes al respecto. Para su mantenimiento por el usua- rio, es necesario que el aspirador sea desmontado, limpiado y mantenido, dentro de lo viable, cuidando que ello no suponga un peligro para el personal de mantenimiento o demás personas. Antes de su desmontaje deberá limpiarse el aspirador para prevenir posibles riesgos. El local previsto para el desmontaje del aspirador deberá estar bien ven- tilado. Utilice un equipo de protec- ción personal durante los trabajos de mantenimiento. Una vez concluidos los trabajos de mantenimiento debe- rá limpiarse el área en el que fueron realizados estos trabajos. Los productos que hayan entrado en contacto con amianto no se dejarán reparar. Deseche los productos con- taminados con amianto de acuerdo a las prescripciones vigentes en su país sobre la eliminación de residuos que contengan amianto. La lista de piezas de recambio actual de este aspirador la encuentra en internet bajo www.fein.es. Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: bolsa filtrante de vellón, filtro de pliegues plano, carcasa del filtro, manguera, acoplamiento para herra- mientas Localización de averías. Fallo Causa Eliminación de fallos El aspirador no fun- ciona. Se ha activado el fusible de la toma de corriente del local. Vuelva a establecer la tensión de alimentación. Aspirador operando de modo automático. Colocar el selector del modo de operación en “I”. OBJ_BUCH-0000000148-005.book Page 64 Monday, August 5, 2019 10:02 AM65

Garantía. La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el país de adquisición. Adicionalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El material de serie suministrado con su aspirador puede que no corres- ponda en su totalidad al material des- crito o mostrado en estas instrucciones de servicio. Declaración de conformidad. La empresa FEIN declara bajo su pro- pia responsabilidad que este pro- ducto cumple con las disposiciones pertinentes detalladas en la última página de estas instrucciones de ser- vicio. Expediente técnico en: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protección del medio ambiente, eliminación. Tanto los embalajes como los aspira- dores y accesorios deteriorados deben ser llevados a un Punto Lim- pio para ser reciclados. Rendimiento de aspiración reducido. Aspirador montado de forma incorrecta. Acoplar bien el cabezal del aspirador y cerrar completamente ambos cierres. Sistema de aspiración obstruido. Desobstruir la manguera y los tubos de aspiración. Bolsa filtrante de vellón, llena. Cambiar la bolsa filtrante de vellón. Filtro de pliegues plano, lleno. Cambiar el filtro de pliegues plano. Expulsión de polvo al aspirar. Posición de montaje del filtro de pliegues plano, incorrecta. Corregir la posición de montaje del filtro de pliegues plano. Rendimiento de aspiración nulo al aspirar líquidos. Depósito lleno. Vaciar depósito. El automatismo de desconexión no se activa. Sondas sucias. Limpiar sondas y sus intersticios con un cepillo. Fallo Causa Eliminación de fallos OBJ_BUCH-0000000148-005.book Page 65 Monday, August 5, 2019 10:02 AM66
