MANUALE UTENTE Dustex 25 Fein

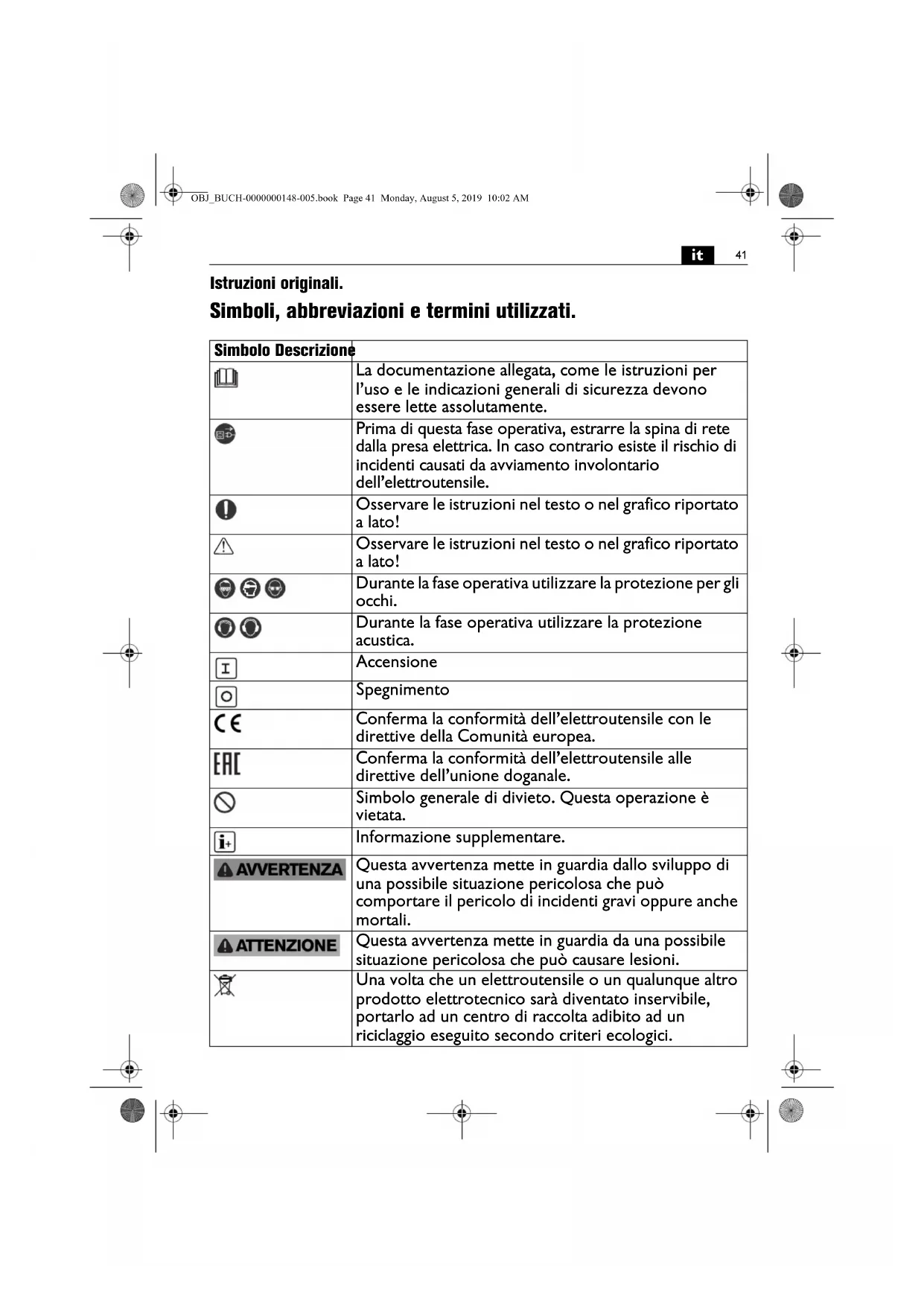

Istruzioni originali. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. Osservare le istruzioni nel testo o nel grafico riportato a lato! Osservare le istruzioni nel testo o nel grafico riportato a lato! Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Accensione Spegnimento Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Conferma la conformità dell’elettroutensile alle direttive dell’unione doganale. Simbolo generale di divieto. Questa operazione è vietata. Informazione supplementare. Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Questa avvertenza mette in guardia da una possibile situazione pericolosa che può causare lesioni. Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. OBJ_BUCH-0000000148-005.book Page 41 Monday, August 5, 2019 10:02 AM42

Prodotto con isolamento di base ed isolato inoltre ai particolari conduttori con cui si può venire a contatto collegati al conduttore di protezione. IPX4 Tipo di protezione dissipatore cariche elettrostatiche Simbolo Unità inter- nazionale Unità nazionale Descrizione

W W Potenza assorbita nominale

Max W W max. potenza assorbita

W W max. potenza allacciata della presa integrata U V V Tensione di taratura f Hz Hz Frequenza l l Capacità serbatoio l l Capacità liquido l/s l/s Flusso volumetrico con 4 m di tubo flessibile Ø 35 mm l/s l/s Flusso volumetrico alla ventola hPa hPa Depressione L x B x H mm mm lunghezza x larghezza x altezza Ø mm mm Diametro di un componente rotondo kg kg Peso conforme alla EPTA- Procedure 01

Velocità di ricambio aria

dB dB Livello di pressione acustica

dB dB Livello di potenza acustica K... Non determinato m/s

Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI. Simbolo Descrizione OBJ_BUCH-0000000148-005.book Page 42 Monday, August 5, 2019 10:02 AM43

Per la Vostra sicurezza. Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avver- tenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o inci- denti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare questo aspiratore prima di aver letto accurata- mente e compreso completamente le presenti istruzioni per l’uso e le «indicazioni generali di sicurezza». Conservare la documentazione indi- cata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell’aspiratore. Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro. Utilizzo previsto per l’aspiratore: Aspiratore a umido/a secco per l’uti- lizzo con inserti ed accessori consi- gliati dalla FEIN in ambiente protetto dagli agenti atmosferici per l’aspira- zione di polveri non nocive per la salute e polveri della classe di polveri L, piccole particelle di sporcizia, in modo particolare durante l’esecu- zione di lavori con un elettroutensile in cui viene generata polvere nonché per l’aspirazione di liquidi non infiammabili. Questo aspiratore è adatto per impiego professionale, ad es. in hotel, scuole, ospedali, fabbriche, negozi, uffici e aziende di noleggio. Solo per i paesi della CE: Aspiratore della classe di polveri L secondo IEC/EN 60335-2-69 per l’aspirazione a secco di polveri nocive per la salute con un valore limite di esposizione di > 1 mg/m

L’aspiratore contiene polvere nociva per la salute. Operazioni di svuota- mento e di manutenzione, inclusa la rimozione del raccoglitore di rac- colta polvere, devono essere effet- tuate esclusivamente da persone esperte. È necessario indossare un equipaggiamento protettivo adatto. Non mettere in funzione l’aspiratore senza il sistema di filtraggio completo In caso contrario viene messa in peri- colo la salute. Questo aspiratore è pensato anche per l’impiego su generatori a cor- rente alternata con potenza suffi- ciente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10 %. In caso di dubbio informarsi relativamente al generatore utiliz- zato. Norme speciali di sicurezza. Il presente apparecchio non deve essere utilizzato da persone (bam- bini compresi) che hanno capacità fisiche, sensoriali o mentali ridotte, a cui manchi esperienza e/o manchi conoscenza. OBJ_BUCH-0000000148-005.book Page 43 Monday, August 5, 2019 10:02 AM44

I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. La pulizia e la manutenzione dell’aspiratore da parte di bambini non deve avvenire senza sorve- glianza. Persone di servi- zio devono essere istruite adeguatamente rela- tivamente all’uso di questo aspira- tore, Prima dell’impiego devono essere fornite alla persona addetta all’impiego informazioni, istruzioni ed addestramento relativamente all’uso dell’aspiratore e delle sostanze per le quali lo stesso deve essere utilizzato, compresa la proce- dura sicura per lo smaltimento del materiale aspirato. La persona addetta all’impiego deve rispettare le norme di sicurezza in vigore per i materiali maneggiati. Indossare abbigliamento di prote- zione. A seconda dell’applicazione in corso utilizzare una visiera com- pleta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respirato- ria devono essere in grado di filtrare la polvere provocata durante l’appli- cazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Far funzionare l’aspiratore collegan- dolo esclusivamente a prese con contatto di terra conformi alle norme. Utilizzare esclusivamente cavi di collegamento non danneg- giati e cavi di prolunga con contatto di terra controllati regolarmente. Un conduttore di protezione non pas- sante può causare una scossa elet- trica. Tramite il manicotto di collegamento collegato a terra le cariche statiche vengono collegate a massa. In que- sto modo, in combinazione con accessorio collegato a massa elettro- staticamente (opzione), vengono impedite formazione di scintille e sbalzi di corrente. Durante l’aspirazione a umido far funzionare l’aspiratore esclusiva- mente in posizione orizzontale del serbatoio. In caso contrario esiste il rischio di una scossa elettrica a causa dell’acqua che penetra nel motore di aspirazione. Non usare il cavo di collegamento alla rete per scopi diversi da quelli previsti e pertanto non utilizzarlo per spostare l’aspiratore oppure per togliere la spina elettrica dalla presa di corrente. Non avvicinare il cavo di collegamento alla rete a fonti di calore, olio, spigoli taglienti oppure a parti mobili. Non passare con veicoli sul cavo di collegamento alla rete oppure non schiacciarlo. Cavi di col- legamento alla rete danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. OBJ_BUCH-0000000148-005.book Page 44 Monday, August 5, 2019 10:02 AM45

Estrarre sempre la spina di rete dalla presa di corrente prima di sostituire parti accessorie. Questa misura pre- cauzionale riduce il rischio di una scossa elettrica. Non aspirare sostanze nocive per la salute, ad es. polvere di legno di fag- gio o di quercia, polvere minerale, amianto. Queste sostanze sono con- siderate cancerogene. In caso di aspirazione di grandi quantità di polvere sottile può verifi- carsi una carica elettrostatica. Provvedere per una buona aerazione sul posto di lavoro. Non aspirare liquidi infiammabili oppure esplosivi, ad es. benzina, olio, alcool, solventi. Non aspirare polveri bollenti o infiammabili. Non mettere in funzione l’aspiratore in locali sog- getti al pericolo di esplosioni. Le pol- veri, i vapori oppure i liquidi possono infiammarsi oppure esplo- dere. È vietato avvitare o fissare con rivetti targhette e contrassegni sull’aspira- tore. Un isolamento danneggiato non offre alcuna protezione contro scosse elettriche. Utilizzare targhette adesive. Non utilizzare alcun accessorio che non sia stato previsto o consigliato espressamente dalla FEIN per questo aspiratore. Il semplice fatto che un accessorio possa essere fissato sull’aspiratore non garantisce un impiego sicuro. Prima della messa in funzione (vedi pagina 6–9) controllare il cavo di col- legamento alla rete e la spina di rete in merito a danneggiamenti. Utilizzare la presa di corrente dell’aspiratore esclusivamente per il collegamento di un elettroutensile esterno. L’aspiratore viene messo automaticamente in funzione tramite l’elettroutensile collegato. La potenza allacciata dell’elettrou- tensile non deve superare la potenza allacciata della presa di corrente dell’aspiratore P

Osservare anche le istruzioni per l’uso e le indicazioni di sicurezza dell’elettroutensile che viene colle- gato alla presa di corrente dell’aspi- ratore. Raccomandazione: Far funzionare sempre l’aspiratore tramite un inter- ruttore di sicurezza per correnti di guasto (RCD) con valutazione cor- rente di guasto di 30 mA oppure infe- riore. L’aspiratore deve essere immagazzi- nato esclusivamente in ambienti interni. Istruzioni per l’uso. Uso, vedi pagina 10. Cambio del filtro e pulizia del filtro, vedi pagina 11–13/ 48 capitolo «Individuazione del guasto.» Non aspirare mai senza filtro pie- ghettato piatto altrimenti il motore verrebbe danneggiato e si verifiche- rebbe un pericolo per la salute dovuto a un’elevata emissione di pol- veri sottili. Per l’aspirazione di pol- veri sottili deve essere impiegato inoltre un sacchetto filtro in vlies. OBJ_BUCH-0000000148-005.book Page 45 Monday, August 5, 2019 10:02 AM46

). Senza particolari provvedi- menti di aerazione vale: L

Inserendo il sacchetto filtro in vlies prestare attenzione affinché lo scor- revole di chiusura ed il sacchetto fil- tro in vlies appoggino completamente alle pareti interne del serbatoio. Per evitare imbrattamenti, dopo la rimozione chiudere il sacchetto filtro in vlies con lo scorrevole di chiusura. Per l’aspirazione di polveri della classe di aspirazione L devono essere utilizzati esclusivamente filtri pieghettati piatti asciutti che non siano stati né umidi né tanto meno bagnati. Prima di passare dall’aspirazione a umido a quella a secco lasciare asciugare il filtro pieghettato piatto bagnato oppure sostituirlo con uno asciutto. In caso contrario il filtro pieghettato umido diventerà inutiliz- zabile. Tenere asciutto il filtro pieghettato piatto e pulirlo regolarmente. Montare gli accessori con una leggera pressione. Per lo smontaggio ruotare un poco le parti una con l’altra e stac- carle una dall’altra. Spegnere l’aspiratore prima di colle- gare un elettroutensile alla presa di corrente dell’aspiratore. Inserire esclusivamente elettroutensili spenti nella presa di corrente dell’aspira- tore. Dopo lo spegnimento di un elettrou- tensile collegato alla presa di cor- rente dell’aspiratore, l’aspiratore continua a funzionare ancora per circa 15 secondi e poi si spegne auto- maticamente. In caso di aspirazione a umido di liquidi conduttori elettricamente, al raggiungimento dell’altezza massima di riempimento del serbatoio l’aspi- ratore viene spento automatica- mente (dispositivo automatico di spegnimento). Estrarre la spina di rete dalla presa di corrente e svuo- tare il serbatoio. In caso di aspirazione a umido di liquidi non conduttori elettrica- mente, al raggiungimento dell’altezza massima di riempimento del serba- toio l’aspiratore non viene spento automaticamente. Svuotare per tempo il serbatoio. Al termine dell’aspirazione a umido pulire con una spazzola le sonde e la loro cavità. Controllare rego- larmente le sonde in merito a segni di danneggiamenti. In caso di comparsa di schiuma spe- gnere immediatamente l’aspiratore e svuotare il serbatoio. In caso di corto circuito e/o elevata fuoriuscita di polvere spegnere immediatamente l’aspiratore e stac- carlo dalla rete. Durante il trasporto dell’aspiratore bloccare la ruota bloccabile. OBJ_BUCH-0000000148-005.book Page 46 Monday, August 5, 2019 10:02 AM47

Manutenzione ed Assistenza Clienti. Controllare raccordi, guarnizioni e tubi flessibili. Far riparare dan- neggiamenti esclusivamente da per- sonale specializzato espressamente qualificato e solo con parti di ricam- bio FEIN. Per la pulizia dell’aspiratore utilizzare detergenti non abrasivi comune- mente in commercio ed acqua. Dopo la pulizia lasciare asciugare completa- mente l’aspiratore. Dopo ogni impiego svuotare il serbatoio e rimuovere la sporci- zia più grossa e la polvere. Svuotare il serbatoio dopo l’aspira- zione di liquidi. Al termine lasciare in funzione l’aspiratore con accessori montati ancora per alcuni minuti per asciugare queste parti. Smaltire filtri pieghettati piatti e sac- chetti filtro usati secondo le disposi- zioni di legge. Se il cavo di collegamento dell’elet- troutensile è danneggiato, lo stesso deve essere sostituito dal produttore o da un Centro Assistenza autoriz- zato. Almeno una volta all’anno far con- trollare dal produttore oppure da personale adeguatamente addestrato la tecnica di aspirazione polvere ad es. in merito a danneggiamenti del fil- tro, funzionamento ed ermeticità dell’aspiratore. In caso di aspiratori della classe L, che si trovano in ambienti soggetti a forte tasso di sporcizia, si dovrebbe pulire accuratamente sia la parte esterna che tutti i componenti della macchina oppure trattarla con sigillanti. Effet- tuando gli interventi di manuten- zione e riparazione devono essere smaltite tutte le parti che non pos- sono essere più pulite a sufficienza. Tali parti devono essere chiuse in sacchetti ermetici e smaltiti in con- formità alle disposizioni vigenti per lo smaltimento di rifiuti di questo tipo. Ai fini della manutenzione da parte dell’utente, l’aspiratore deve essere smontato, pulito e controllato per quanto possibile, avendo cura di non causare pericoli al personale addetto alla manutenzione o ad altre per- sone. Prima dello smontaggio, l’aspi- ratore dovrebbe essere pulito al fine di prevenire eventuali pericoli. Il locale in cui viene smontato l’aspi- ratore dovrebbe essere ben arieg- giato. Durante la manutenzione, indossare un equipaggiamento di protezione personale. Dopo inter- venti di manutenzione dovrebbe essere effettuata una pulizia dell’ambiente di manutenzione. Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conforme- mente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego. L’attuale lista dei pezzi di ricambio del presente aspiratore è presente in Internet sul sito www.fein.com. In caso di necessità è possibile sosti- tuire da soli le seguenti parti: Sacchetto filtro in vlies, filtro pie- ghettato piatto, cassetta filtro, tubo flessibile, manicotto dell’utensile OBJ_BUCH-0000000148-005.book Page 47 Monday, August 5, 2019 10:02 AM48

Individuazione del guasto. Responsabilità per vizi e garanzia. La prestazione di garanzia sul pro- dotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel volume di fornitura del Vostro aspiratore può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Guasto Causa Eliminazione del guasto Non è possibile accen- dere l’aspiratore. È scattato il fusibile del collegamento di casa. Garantire l’alimentazione di corrente. Aspiratore in funzio- namento automatico. Posizionare l’interruttore dei modi operativi su «I». Potenza di aspirazione ridotta. Aspiratore non mon- tato correttamente. Applicare correttamente il coperchio e chiudere completamente entrambe le chiusure. Sistema di aspirazione intasato. Pulire il tubo flessibile di aspirazione e i tubi di aspirazione. Sacchetto filtro in vlies pieno. Cambiare il sacchetto filtro in vlies. Filtro pieghettato piatto pieno. Cambiare il filtro pieghettato piatto. Fuoriuscita di polvere durante l’aspirazione. Posizione di montag- gio errata del filtro pieghettato piatto. Correggere la posizione di montaggio del filtro pieghettato piatto. Potenza di aspirazione assente durante aspi- razione a umido. Serbatoio pieno. Svuotare il serbatoio. Il dispositivo automa- tico di spegnimento non si attiva. Sonde sporche. Pulire con una spazzola le sonde e la loro cavità. OBJ_BUCH-0000000148-005.book Page 48 Monday, August 5, 2019 10:02 AM49

Dichiarazione di conformità. La Ditta FEIN dichiara sotto la pro- pria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull’ultima pagina delle presenti istruzioni per l’uso. Documentazione tecnica presso: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Misure ecologiche, smaltimento. Avviare ad un riciclaggio rispettoso dell’ambiente imballi, aspiratori ed accessori scartati. OBJ_BUCH-0000000148-005.book Page 49 Monday, August 5, 2019 10:02 AM50
