ASBS 1810 AS - Пилосос Fein - Безкоштовний посібник користувача

Тип продукту	Бездротовий пилосос для води та пилу
Бренд	Fein
Модель	ASBS 1810 AS
Місткість бака (груба)	10 л
Чиста місткість для рідин	6 л
Вага (з акумулятором)	5,1 – 6,1 кг
Живлення	Акумулятор літій-іонний 18 В (рекомендований GBA 18V... або ProCORE18V...)
Номінальна споживана потужність	260 Вт
Максимальне розрідження (пилосос)	90 гПа
Максимальний потік (пилосос)	24 л/с (86 м³/год)
Клас фільтрації	L (для шкідливого пилу з граничним значенням впливу > 1 мг/м³)
Ступінь захисту	IPX4
Час роботи від одного заряду акумулятора	Приблизно 4 хв на А·год (напр. 32 хв з 8 А·год)
Рівень шуму	79 дБ(А)
Вібрація	< 2,5 м/с²
Основні функції	Сухе всмоктування, всмоктування рідин, видування, підключення до електроінструменту
Система фільтрації	Безмішковий фільтр, миється водою
Автоматичне вимкнення	Поплавок для зупинки при досягненні максимальної висоти заповнення
Комплектація	Всмоктувальний шланг, перехідник для всмоктування, вигнута насадка, пряма насадка, насадка для підлоги, всмоктувальна трубка, кріпильні тримачі, коліщатка
Обслуговування та чищення	Регулярне очищення бака та фільтра; фільтр миється водою
Безпека	Заборонено використовувати для горючого/вибухонебезпечного пилу, азбесту; виймайте акумулятор перед обслуговуванням
Запасні частини та ремонтопридатність	Оригінальні запасні частини доступні на www.fein.com; ремонт кваліфікованим фахівцем
Загальна інформація	Професійне використання на будмайданчиках, промисловості та майстернях; робоча температура від -20 до +50 °C

Часті запитання - ASBS 1810 AS Fein

Яка місткість бака?

Бак має грубу місткість 10 літрів і чисту місткість 6 літрів для рідин.

Як зарядити акумулятор?

Використовуйте лише рекомендований зарядний пристрій (напр. GAL 18...). Вставте акумулятор літій-іонний у відсік після відкриття кришки. Індикатор заряду показує рівень.

Які типи акумуляторів сумісні?

Рекомендовані акумулятори: GBA 18V... (2-8 А·год) та ProCORE18V.... Використовуйте виключно акумулятори лінійки AMPShare.

Чи можу я всмоктувати рідини цим пилососом?

Так, він призначений для всмоктування негорючих рідин. Ніколи не всмоктуйте горючі рідини, такі як бензин або розчинники. Автоматичне вимкнення поплавком запобігає переповненню.

Як почистити фільтр?

Відкрийте засувки, вийміть фільтр, повернувши його, потім постукайте або почистіть щіткою. Для рідин промийте чистою водою та дайте висохнути. Замініть, якщо пошкоджений.

Який клас фільтрації цього пристрою?

Пилосос має клас L згідно з IEC/EN 60335-2-69, придатний для шкідливого пилу з граничним значенням впливу > 1 мг/м³.

Чи можна використовувати пилосос з електроінструментами?

Так, завдяки перехіднику для всмоктування ви можете підключати інструменти, такі як лобзики. Використовуйте додатковий повітряний отвір для оптимізації всмоктування.

Як зберігати пилосос?

Обмотайте шланг навколо тримача, закріпіть трубки та насадки у відповідних тримачах. Зберігайте в сухому місці, захищеному від негоди.

Що робити, якщо потужність всмоктування знижується?

Перевірте, чи повний бак, чи забруднений фільтр, або чи слабкий акумулятор. Регулярно чистіть бак і фільтр. Якщо проблема не зникає, зверніться до служби підтримки.

Які важливі правила безпеки?

Ніколи не всмоктуйте горючий, вибухонебезпечний пил або азбест. Виймайте акумулятор перед будь-яким обслуговуванням. Під час спорожнення та чищення використовуйте захисне спорядження.

ПОСІБНИК КОРИСТУВАЧА ASBS 1810 AS Fein

Тип аккумулятора ProCORE18V...

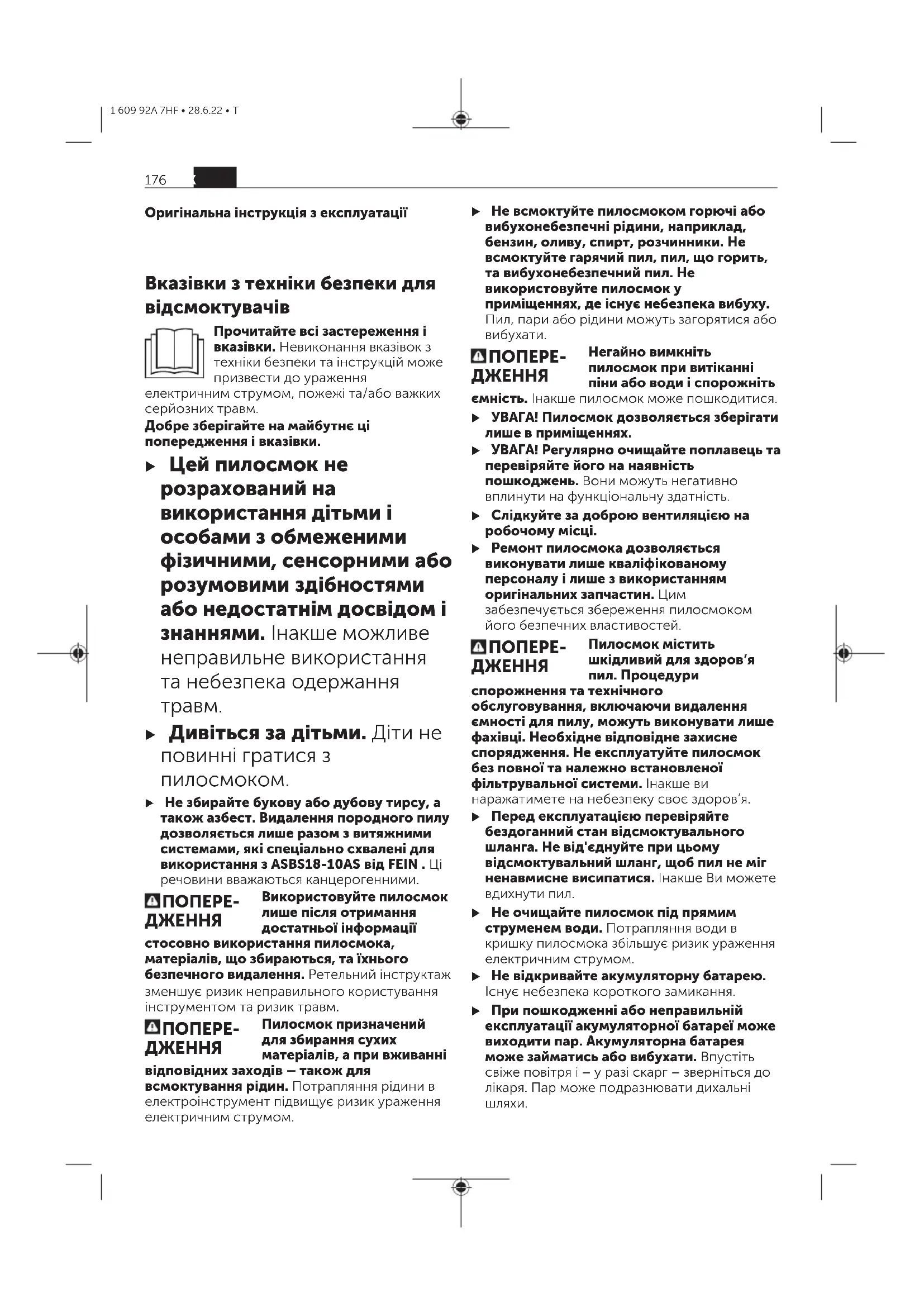

Оригінальна інструкція з експлуатації

Вказівки з техніки безпеки для відсмоктувачів

Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження

електричним струмом, пожежі та/або важких серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

► Цей пилосмок не розрахований на використання дітьми і особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знаннями. Інакше можливе неправильне використання та небезпека одержання травм.

▶ Дивіться за дітьми. Діти не повинні гратися з пилосмоком.

He збирайте букову або дубову тирсу, а також азбест. Видалення породного пилу дозволяється лише разом з витяжними системами, які спеціально схвалені для використання з ASBS18-10AS від FEIN . Ці речовини вважаються канцерогенними.

ПОПЕРЕ- ДЖЕННЯ

Використовуйте пилосмок лише після отримання достатньої інформації

стосовно використання пилосмока, матеріалів, що збираються, та їхнього безпечного видалення. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм.

ПОПЕРЕ- ДЖЕННЯ

Пилосмок призначений для збирання сухих матеріалів, а при вживанні

відповідних заходів – також для всмоктування рідин. Потрапляння рідини в електроінструмент підвищує ризик ураження електричним струмом.

Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати.

ПОПЕРЕ- ДЖЕННЯ

Негайно вимкніть пилосмок при витіканні піни або води і спорожніть

ємність. Інакше пилосмок може пошкодитися.

▶ УВАГА! Пилосмок дозволяється зберігати лише в приміщеннях.
УВАГА! Регулярно очищайте поплавець та перевіряйте його на наявність пошкоджень. Вони можуть негативно вплинути на функціональну здатність.
▶ Слідкуйте за доброю вентиляцією на робочому місці.
Ремонт пилосмока дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Цим забезпечується збереження пилосмоком його безпечних властивостей.

ПОПЕРЕ- ДЖЕННЯ

Пилосмок містить шкідливий для здоров'я пил. Процедури

спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров'я.

▶ Перед експлуатацією перевіряйте бездоганний стан відсмоктувального шланга. Не від'єднуйте при цьому відсмоктувальний шланг, щоб пил не міг ненавмисне висипатися. Інакше Ви можете вдихнути пил.

▶ Не очищайте пилосмок під прямим струменем води. Потрапляння води в кришку пилосмока збільшує ризик ураження електричним струмом.

▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.

▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.

▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.
He зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
Використовуйте акумуляторну батарею AMPShare тільки в продуктах виробника чи партнерів AMPShare. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.
Заряджайте акумуляторні батареї лише в зарядних пристроях, рекомендованих виробником. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.

Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого замикання.

▶ Не пригвинчуйте та не закріплюйте на пилососі будь-які знаки або позначення. Пошкоджена ізоляція не дозволяє забезпечити захист від ураження електричним струмом. Використовуєте лише етикетки на клейовій основі.

Символи

Наведені нижче вказівки можуть знадобитися вам при користуванні пилосмоком. Будь ласка, запам'ятайте ці символи та їхнє значення. Дотримання наведених вказівок допоможе вам правильно та безпечно користуватися пилосмоком.

Символи та їхне значення

ПОПЕРЕДЖЕННЯ! Прочитайте всі вказівки з техніки безпеки

Символи та їхнє значення

та інструкції. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

ПОПЕРЕДЖЕННЯ! Пилосмок містить шкідливий для здоров'я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров'я.

Пилосмок класу L згідно з IEC/EN 60335-2-69 для сухого відсмоктування шкідливого для здоров'я пилу з граничним значенням експозиційної дози >1 мг/м³

Опис продукту і послуг

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

Пилосмок призначений для збирання, всмоктування, переміщення та відокремлення негорючого сухого пилу, негорючих рідин та водно-повітряної суміші. Відсмоктувач пройшов перевірку на предмет збирання пилу і відповідає класу пилу L. Він придатний для підвищених навантажень при професійному використанні, напр., для ремісницьких робіт, промисловості і майстерень.

Пилосмок для пилу класу L згідно з IEC/EN 60335-2-69 дозволено використовувати лише для всмоктування і відсмоктування шкідливого для здоров'я пилу з граничним значенням експозиційної дози >1 мг/м³.

Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

Система фільтра без мішка дозволяє позбутися від потреби використання мішків для пилу. Бруд збирається на внутрішній стінці контейнера.

uk

Зображені компоненти

Нумерація зображених компонентів посилається на зображення пилосмока на сторінках з малюнками.

(1) Ємність
(2) Замок кришки пилососа
(3) Вимикач
(4) Індикація зарядженості акумуляторної батареї
(5) Кришка пилососа
(6) Переносна рукоятка
(7) Кріплення для тримача відсмоктувального шланга/підлогових насадок
(8) Під'єднувач
(9) Кріплення для тримача відсмоктувального шланга/щілинних насадок
(10) Кнопка розблокування кришки секції для акумуляторної батареї
(11) Кришка секції для акумуляторної батареї
(12) Відсмоктувальний шланг
(13) Відсмоктувальний перехідник до пилососа
(14) Вигнута насадка

(15) Щілинна насадка
(16) Підлогова насадка
(17) Всмоктувальна труба
(18) Секція для акумуляторної батареї
(19) Акумуляторна батарея ^a)
(20) Кнопка розблокування акумуляторної батареї ^3)
(21) Тримач всмоктувальної труби і щілинної насадки
(22) Стопорний гвинт для тримача (23)
(23) Тримач відсмоктувального шланга і підлогової насадки
(24) Натискна кнопка
(25) Ходовий ролик
(26) Кріплення ходового ролика
(27) Отвір для повітря із заглушкою
(28) Фільтр
(29) Поплавець
(30) Тримач фільтра
(31) Петля для відсмоктувального шланга
a) Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані

Акумуляторний вологовідсмоктувач/ пилосмок ASBS18-10AS

Товарний номер 9 260 ...
Напруга В 18
Номінальна споживана потужність Вт 260
Клас захисту IPX4
Місткість ємності (брутто) л 10
Місткість нетто (рідина) л 6
Макс. розрідження ^A)
– Пилосос ^B) гПа 90
– Турбіна гПа 115
Макс. пропускна здатність ^A)
– Пилосос ^B) л/с	24
	м3/год 86
– Турбіна л/с	34
	м3/год 122
Клас пилу	L
Вага відповідно до EPTA-Procedure 01:2014 кг	5,1–6,1 ^C)
Рекомендована температура навколишнього середовища при заряджанні °C	0 ... +35
Допустима температура навколишнього середовища при експлуатації ^D) і при зберіганні °C	–20 ... +50
Рекомендований акумулятор(2–8 А год)	GBA 18V...ProCORE18V...
Рекомендовані зарядні пристрої	GAL 18...

Акумуляторний вологовідсмоктувач/ пилосмок ASBS18-10AS

Тривалість роботи з одним зарядженим акумулятором хв./А год. 4

A) Виміряно за температури 20–25 °C з акумулятором GBA 18V 8.0Ah
В) вимірювання виконані з відсмоктувальним шлангом (12) і вигнутою насадкою (14)
С) в залежності від використовуваної акумуляторної батареї
D) Обмежена потужність при температурі < 0 °C.

Інформація щодо шуму і вібрації

Значення звукової емісії визначені відповідно до EN 60335-2-69.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить 79 дБ(А). Похибка К = 2 дБ. Рівень шуму під час роботи може перебільшувати вказані значення. Вдягайте навушники!

Загальна вібрація a_h (векторна сума трьох напрямків) і похибка К визначені відповідно до EN 60335-2-69:

$$ a _ {h} < 2. 5 \mathrm{m} / \mathrm{c} ^ {2}, K = 1. 5 \mathrm{m} / \mathrm{c} ^ {2}. $$

Монтаж

Вийміть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.

Заряджання акумуляторної батареї

Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літій-іонний акумулятор, що використовується у пилосмоці.

Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити.

Після автоматичного вимкнення пилосмока більше не утримуйте вимикач натиснутим. Це може пошкодити акумуляторну батарею.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Зважайте на вказівки щодо видалення.

Індикатор зарядженості акумуляторної батареї

Коли акумулятор встановлений, на дисплеї відображається індикатор зарядженості акумуляторної батареї (4) пилосмока, якщо

вийняти акумулятор, ці дані відображатимуться на самому акумуляторі.

Індикатор зарядженості акумуляторної батареї на пилосмоку

Після увімкнення пилосмока 5 зелених світлодіодів індикатора зарядженості акумуляторної батареї (4) один раз загоряються і у спадному порядку спалахують. Потім вони показують ступінь зарядженості акумулятора (19).

Індикатор зарядженості акумуляторної батареї на акумуляторі

Якщо акумуляторна батарея вийнята з пилосмока, ступінь зарядженості акумулятора можна відобразити за допомогою зелених світлодіодів індикатора зарядженості на акумуляторній батареї.

Натисніть кнопку індикатора зарядженості акумуляторної батареї –або –доб відобразити ступінь зарядженості.

Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба замінити.

Тип акумуляторної батареї GBA 18V...

Світлодіоди Ємність
Свічення зеленим кольором 3х	60–100 %
Свічення зеленим кольором 2х	30–60 %
Свічення зеленим кольором 1х	5–30 %
Блимання зеленим кольором 1х	0–5 %

Тип акумуляторної батареї ProCORE18V...

Світлодіоди Ємність
Свічення зеленимкольором 5х	80–100 %
Свічення зеленимкольором 4х	60–80 %
Свічення зеленим кольором 3х	40–60 %
Свічення зеленим кольором 2х	20–40 %
Свічення зеленим кольором 1х	5–20 %
Блимання зеленим кольором 1х	0–5 %

Встромляння і виймання акумуляторної батареї (див. мал. A1–A2)

▶ При встромлянні акумуляторної батареї не застосовуйте силу. Акумуляторна батарея сконструйована таким чином, що її можна встромити у виріб лише в правильному положенні.
▶ Щоб електроінструмент працював якісно і надійно, тримайте секцію для акумуляторної батареї в чистоті і сухості.
– Натисніть кнопку розблокування (10), щоб відкрити кришку секції для акумуляторної батареї (11).
– Устроміть акумуляторну батарею (19) в секцію для акумуляторної батареї (18) щоб вона відчутно увійшла у зачеплення.
– Щоб вийняти акумулятор (19), натисніть на кнопку розблокування (20) на акумуляторі і вийміть його із секції для акумуляторної батареї (18).
– Закрийте кришку секції для акумуляторної батареї (11).

Монтаж тримачів для відсмоктувального приладдя (див. мал. В)

– Щільно встроміть тримач (21) для всмоктувальної труби і щілинної насадки зверху у призначене для цього кріплення (9), щоб він увійшов у зачеплення.
– Щільно встроміть тримач (23) для відсмоктувального шланга і підлогової насадки зверху у призначене для цього кріплення (7) і затягніть стопорний гвинт (22).

– Встроміть відсмоктувальний шланг (12) у відсмоктувальний патрубок (8) так, щоб обидві натискні кнопки (24)
відсмоктувального шланга увійшли в зачеплення.

Вказівка: Через тертя пилу при відсмоктуванні на відсмоктувальному шланзі і приладді створюється електростатичний заряд, в результаті чого користувач може відчути

статичний розряд (залежно від умов навколишнього середовища і чутливості тіла).

Монтаж приладдя для відсмоктування

Відсмоктувальний шланг (12) оснащений системою кріплення, за допомогою якої можна під'єднувати приладдя для відсмоктування (відсмоктувальний адаптер (13), вигнуту насадку (14)).

Монтаж відсмоктувального адаптера або вигнутої насадки (див. мал. D)

– Надіньте відсмоктувальний адаптер (13) або вигнуту насадку (14) на відсмоктувальний шланг (12) так, щоб обидві натискні кнопки (24) на відсмоктувальному шланзі відчутно увійшли в зачеплення.
– Для зняття натисніть обидві натискні кнопки (24) всередину і зніміть елементи один з одного.

Монтаж насадок і труб

– За потреби міцно встроміть всмоктувальні труби (17) одна в одну, а потім у вигнуту насадку (14).
– Міцно надіньте підлогову насадку (16) або щілинну насадку (15) на відсмоктувальну трубу (17) або вигнуту насадку (14).

Монтаж ходових роликів (див. мал. Е)

Встроміть 4 фіксуючі штифти ходових роликів (25) у кріплення ходових роликів (26), щоб вони відчутно увійшли у зачеплення. До використання придатні також інші ходові ролики, що відповідають нормі EN 12529 (діаметр фіксуючого штифта 11 мм).

▶ Перед використанням пилосмока перевірте функціональну здатність гальм роликів.

Робота

Вийміть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.
▶ Щоб не перечепитися, слідкуйте за тим, щоб робоча зона була чиста та прибрана.

Початок роботи

▶ Пилосмок без фільтра використовувати не можна.
Використовуйте лише непошкоджений фільтр (без тріщин, отворів тощо). У разі пошкоджень негайно змініть фільтр.

▶ Перед початком роботи з пилосмоком переконайтеся, що фільтр монтований надійно.
▶ Перед відсмоктуванням переконайтеся, що кришка секції для акумуляторної батареї надійно закрита.
▶ Будь ласка, довідайтесь про чинні положення/закони стосовно поводження із шкідливим для здоров'я пилом, що діють у Вашій країні.

Не працюйте з відсмоктувачем в приміщеннях, де існує небезпека вибуху.

Для забезпечення максимальної потужності відсмоктування відсмоктувальний шланг (12) має бути завжди повністю розмотаний з тримача відсмоктувального шланга (23).

Увімкнення/вимкнення

Щоб увімкнути пилосмок, коротко натисніть на вимикач (3).

Щоб вимкнути пилосмок, ще раз натисніть на вимикач (3).

3 міркувань безпеки пилосмок не вмикається, якщо натискати вимикач (3) довше ніж 5 с.

Сухе відсмоктування

Відсмоктування пилу від працюючих електроінструментів (див. мал. F)

У приміщенні повинна бути забезпечена достатня кратність повітрообміну (L), якщо спрацьоване повітря відводиться у приміщення. Зважайте на відповідні приписи, що діють у Вашій країні.
– Монтуйте відсмоктувальний адаптер (13) або вигнуту насадку (14) (див. „Монтаж відсмоктувального адаптера або вигнутої насадки (див. мал. D)”, Сторінка 180).
– Встроміть відсмоктувальний адаптер (13) або вигнуту насадку (14) у витяжний патрубок електроінструмента.

Лише у разі використання відсмоктувального адаптера (13):

Вказівка: Під час роботи з електроінструментами з малою подачею повітря у відсмоктувальний шланг (напр., лобзики, шліфувальні машини тощо), необхідно відкривати отвір для повітря із заглушкою (27) на відсмоктувальному адаптері (13). Це покращить загальну потужність пилосмока й електроінструмента. Для цього повертайте кільце на отворі для повітря із заглушкою (27), поки отвір не стане максимальним.

Вологе відсмоктування

He всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить,

та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху.

Пил, пари або рідини можуть загорятися або вибухати.

Перед вологим відсмоктуванням

• Спорожніть ємність (1).
  – Очистіть фільтр (28) і встроміть його на місце у пилосмок (див. „Очищення/заміна фільтра (див. мал. H1–H2)”, Сторінка 182).

Пилосмок обладнаний поплавцем (29). При досягненні максимального рівня заповнення всмоктування зупиняється.

Після кожного волого відсмоктування

• Спорожніть ємність (1).
  – Злийте воду з фільтра (28).

Після волого відсмоктування для запобігання утворенню плісняви

– Зніміть кришку відсмоктувача (5) і дайте їй добре просохнути.
– Вийміть фільтр (28) і дайте йому також добре просохнути(див. „Очищення/заміна фільтра (див. мал. H1–H2)”, Сторінка 182).

Технічне обслуговування і сервіс

Технічне обслуговування та очищення

Вийміть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.

▶ Для якісної і безпечної роботи тримайте відсмоктувач і вентиляційні отвори в чистоті.

При технічному обслуговуванні користувачем відсмоктувач необхідно демонтувати, очистити та виконати можливі роботи з технічного обслуговування, не наражаючи при цьому на небезпеку обслуговуючий персонал та інших осіб. Перед демонтажем пилосос треба прочистити, щоб запобігти можливим небезпекам. Приміщення, в якому демонтується пилосос, повинно добре провітрюватися. Під час технічного обслуговування вдягайте особисте захисне спорядження. Після технічного обслуговування треба прибрати місце, де здійснювалося технічне обслуговування. Щонайменше один раз на рік необхідно, щоб виробник або вивчена особа проводили перевірку приладу на предмет збирання пилу,

напр., пошкодження фільтру, щільність відсмоктувача та справність контрольного пристрою.

У відсмоктувачах класу L, що знаходилися в забрудненому середовищі, необхідно очистити зовнішню поверхню та всі деталі приладу або обробити їх герметиком. При технічному обслуговуванні та ремонтних роботах всі забруднені деталі, які не можна задовільно очистити, необхідно видалити. Такі деталі необхідно видаляти у непроникних мішечках у відповідності до чинних положень щодо усунення таких відходів.

– Час від часу протирайте корпус пилосмока вологою ганчіркою.
– Протирайте забруднені зарядні контакти сухою ганчіркою.

Очищення ємності (див. мал. G1–G2)

Очищуйте ємність (1) після кожного використання для отримання максимальної потужності всмоктування пилосмока.

– Відкрийте замки (2) і зніміть кришку пилосмока (5).
– Витрусіть ємність (1) над сміттєвим баком.
– За потреби протріть ємність вологою ганчіркою.

За потреби очистіть фільтр (див. „Очищення/заміна фільтра (див. мал. H1–H2)”, Сторінка 182).

– Надіньте кришку пилосмока (5) на місце і закрийте замки (2).

Очищення/заміна фільтра (див. мал. H1–H2)

Потужність відсмоктування залежить від стану фільтра. Через те регулярно очищуйте фільтр. Негайно замінюйте пошкоджений фільтр.

– Відкрийте замки (2) і зніміть кришку пилосмока (5).
– Поверніть фільтр (28) до упору за напрямом обертання ☑ зніміть його з тримача фільтра (30).
– Фільтр сухий: Вибийте фільтр (28) над сміттєвим баком. Будьте обережні, щоб не пошкодити пластини фільтра.

Для досягнення максимальної сили всмоктування очистіть пластинки фільтра м'якою щіточкою.

або

Фільтр вологий:

Промийте фільтр (28) під проточною водою

і дайте йому добре просохнути. або

Замініть пошкоджений фільтр (28).

– Надіньте фільтр (28) на тримач фільтра (30) і поверніть його до упору за напрямом обертання

– Надіньте кришку пилосмока (5) на місце і закрийте замки (2). Переконайтеся, що замки надійно увійшли в зачеплення.

Несправності

При недостатній потужності відсмоктування перевірте:

– Ємність (1) заповнена?

▷(див. „Очищення ємності (див. мал. G1–G2)”, Сторінка 182).

– Фільтр (28) забився пилом?

▷(див. „Очищення/заміна фільтра (див. мал. H1–H2)”, Сторінка 182).

– Ємності акумуляторної батареї не достатньо?

▷(див. „Заряджання акумуляторної батареї“, Сторінка 179).

Регулярне спорожнення ємності (1) й очищення фільтра (28) гарантиють оптимальну потужність всмоктування.

Якщо після цього потужність відсмоктування не буде відновлена, відсмоктувач треба віддати в сервісну майстерню.

Зберігання (див. мал. I)

– Встроміть всмоктувальні трубки (17) в тримачі (21).
– Встроміть щілинну насадку (15) у всмоктувальну трубу (17).
– Встроміть підлогову насадку (16) у тримач (23).
– Оберніть відсмоктувальний шланг (12) знизу навколо тримача (23) і закріпіть кріпильну петлю (31).
– Переносьте пилосмок лише за ручку (6) або ремінь (за наявності).
– Прибирайте пилосмок для зберігання у сухе приміщення і захищайте його від несанкціонованого використання.

Вибір приладдя

Використовуйте лише оригінальне приладдя FEIN. Приладдя повинно бути призначеним для типу електроінструмента.

Поточний ремонт та сервісна служба

Враховуйте, будь ласка, що електроінструмент дозволено ремонтувати, обслуговувати та перевіряти лиш електрикам, оскільки через неправильний ремонт можуть виникнути серйозні загрози для користувача.

При надзвичайних умовах використання при обробці усередині електроінструмента може осідати електропровідний пил. Часто продувайте середину електроінструмента через вентиляційні отвори сухим стиснутим повітрям без оливи.

При обробці матеріалів, що містять гіпс, пил може осідати всередині електроінструмента та на елементі перемикання і затвердівати у поєднанні з вологою повітря. Це може негативно вплинути на механізм перемикання. Часто продувайте середину електроінструмента через вентиляційні отвори і елемент перемикання сухим стиснутим повітрям без оливи.

Вироби, що контактують з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом продукти відповідно до приписів конкретної країни щодо утилізації відходів, що містять азбест.

Звертайтеся з електроінструментами FEIN та приладдям, що потребують ремонту до свого сервісного центру FEIN. Адресу можна знайти в інтернеті на

www.fein.com.

Оновлюйте наклейки та попереджувальні вказівки на електроінструменті у випадку старіння та зношення.

Поточний список запчастин цього електроінструмента можна знайти в інтернеті на

www.fein.com.

Використовуйте лише оригінальні запчастини.

Зобов'язання та гарантія

Гарантія на виріб чинна відповідно до законодавчих норм країни продавця. Також Гарантія FEIN надається відповідно до гарантійних зобов'язань виробника FEIN.

В обсязі поставки вашого електроінструмента може бути також лише частина приладдя, описаного або зображеного у цьому посібнику з експлуатації.

Декларація відповідності

Заява СЕ дійсна лише для країн Європейського Союзу та ЄАВТ (EFTA/ Європейської асоціації вільної торгівлі) і лише для виробів, що призначені для ринку ЄС або ЄАВТ. Після розміщення виробу на ринку ЄС знак UKCA втрачає свою чинність.

Заява UKCA дійсна лише для британського ринку (Англія, Уельс і Шотландія) і лише для виробів, що призначені для британського ринку.

Після розміщення виробу на британському ринку знак СЕ втрачає свою чинність.

Фірма FEIN заявляє під свою виняткову відповідальність, що цей виріб відповідає нормам, зазначеним на останніх сторінках цього посібника з експлуатації.

Технічна документація в: С. & Е. Fein GmbH, 73529 Schwäbisch Gmünd, Germany (Німеччина)

Транспортування

На рекомендовані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби дотримання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Утилізація

Пилосмоки, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте пилосмоки та акумуляторні батареї/батарейки в побутове сміття!!

Лише для країн ЄС:

Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство пилосмоки, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЕС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка 183).

Оригинална инструкция
