Toote tüüp	Juhtmeta vee- ja tolmuimeja
Bränd	Fein
Mudel	ASBS 1810 AS
Mahuti maht (bruto)	10 L
Vedelike netomaht	6 L
Kaal (koos akuga)	5,1 – 6,1 kg
Toiteallikas	Liitium-ioon aku 18 V (soovitatav GBA 18V... või ProCORE18V...)
Nimivõimsus	260 W
Maksimaalne alarõhk (imeja)	90 hPa
Maksimaalne voolukiirus (imeja)	24 L/s (86 m³/h)
Filtreerimisklass	L (kahjulikele tolmudele, mille kokkupuute piirväärtus > 1 mg/m³)
Kaitseaste	IPX4
Aku laadimise kestus	Umbes 4 minutit Ah kohta (nt 32 min 8 Ah-ga)
Müratase	79 dB(A)
Vibratsioon	< 2,5 m/s²
Peamised funktsioonid	Kuiv imemine, vedelike imemine, puhumine, ühendus elektritööriistaga
Filtreerimissüsteem	Kotita filter, pestav vees
Automaatne seiskamine	Ujuk, mis peatab töö, kui maksimaalne täitekõrgus on saavutatud
Kaasasolevad tarvikud	Imivoolik, imi adapter, nurgaotsik, sirge otsik, põrandaotsik, imitoru, kinnitusklambrid, rattad
Hooldus ja puhastamine	Mahuti ja filtri regulaarne puhastamine; filter pestav vees
Ohutus	Keelatud kasutada süttivate/plahvatusohtlike tolmude, asbesti korral; eemaldage aku enne hooldust
Varuosad ja remonditavus	Originaalvaruosad saadaval veebilehel www.fein.com; remont kvalifitseeritud spetsialisti poolt
Üldine teave	Professionaalne kasutamine ehitusplatsidel, tööstuses ja töökodades; töötemperatuur -20 kuni +50 °C

Korduma kippuvad küsimused - ASBS 1810 AS Fein

Mis on mahuti maht?

Mahuti bruto maht on 10 liitrit ja vedelike netomaht on 6 liitrit.

Kuidas akut laadida?

Kasutage ainult soovitatud laadijat (nt GAL 18...). Sisestage liitium-ioon aku lahtrisse pärast kaane avamist. Laadimisnäidik näitab taset.

Millised akutüübid sobivad?

Soovitatavad akud on GBA 18V... (2-8 Ah) ja ProCORE18V.... Kasutage eranditult AMPShare sarja akusid.

Kas ma saan selle imeja vedelikke imeda?

Jah, see on mõeldud mittesüttivate vedelike imemiseks. Ärge kunagi imege süttivaid vedelikke nagu bensiin või lahustid. Automaatne ujukiga seiskamine takistab ülevoolu.

Kuidas filtrit puhastada?

Avage sulgurid, eemaldage filter seda keerates, seejärel koputage või harjake seda. Vedelike korral loputage puhta veega ja laske kuivada. Vahetage see välja, kui see on kahjustatud.

Mis on selle seadme filtreerimisklass?

Imeja on klass L vastavalt CEI/EN 60335-2-69, sobib kahjulikele tolmudele, mille kokkupuute piirväärtus > 1 mg/m³.

Kas imejat saab kasutada elektritööriistadega?

Jah, tänu imi adapterile saate ühendada tööriistu nagu tikksaed. Kasutage sekundaarset õhuava imemise optimeerimiseks.

Kuidas imejat hoiustada?

Keerake voolik ümber hoidiku, kinnitage torud ja otsikud ettenähtud hoidikutesse. Hoidke kuivas kohas, kaitstuna ilmastiku eest.

Mida teha, kui imemisvõimsus väheneb?

Kontrollige, kas mahuti on täis, filter ummistunud või aku tühi. Puhastage mahutit ja filtrit regulaarselt. Kui probleem jätkub, võtke ühendust klienditeenindusega.

Millised on olulised ohutusjuhised?

Ärge kunagi imege süttivaid, plahvatusohtlikke tolme või asbesti. Eemaldage aku enne hooldust. Kandke tühjendamisel ja puhastamisel kaitsevarustust.

KASUTUSJUHEND ASBS 1810 AS Fein

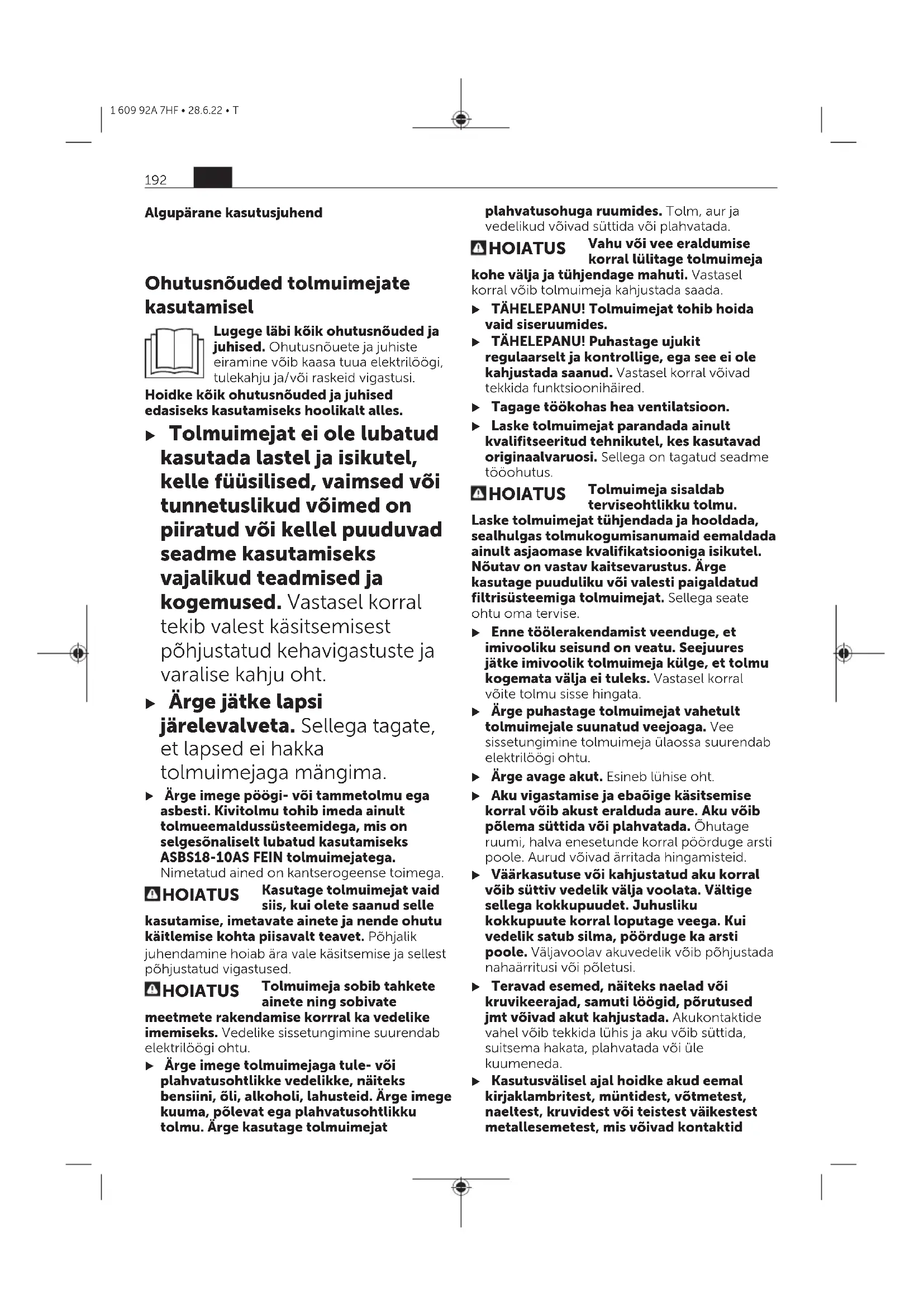

Algupärane kasutusjuhend

Ohutusnõuded tolmuimejate kasutamisel

Lugege läbi köik ohutusnöuded ja juhised. Ohutusnöuete ja juhiste eiramine vöib kaasa tuua elektrilöögi, tulekahju ja/vöi raskeid vigastusi.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

- Tolmuimejat ei ole lubatud kasutada lastel ja isikutel, kelle füüsilised, vaimsed või tunnetuslikud võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht.

- Ärge jätke lapsi järelevalveta. Sellega tagate, et lapsed ei hakka tolmuimejaga mängima.

- Ärge imege pöögi- või tammetolmu ega asbesti. Kivitolmu tohib imeda ainult tolmueemaldussüsteemidega, mis on selgesõnaliselt lubatud kasutamiseks ASBS18-10AS FEIN tolmuimejatega. Nimetatud ained on kantserogeense toimega.

HOIATUS

Kasutage tolmuimejat vaid siis, kui olete saanud selle

kasutamise, imetavate ainete ja nende ohutu käitlemise kohta piisavalt teavet. Põhjalik juhendamine hoiab ära vale käsitsemise ja sellest põhjustatud vigastused.

HOIATUS

Tolmuimeja sobib tahkete ainete ning sobivate

meetmete rakendamise korrral ka vedelike imemiseks. Vedelike sissetungimine suurendab elektrilöögi ohtu.

- Ärge imege tolmuimejaga tule- või plahvatusohtlikke vedelikke, näiteks bensiini, öli, alkoholi, lahusteid. Ärge imege kuuma, põlevat ega plahvatusohtlikku tolmu. Ärge kasutage tolmuimejat

plahvatusohuga ruumides. Tolm, aur ja vedelikud võivad süttida või plahvatada.

HOIATUS

Vahu või vee eraldumise korral lülitage tolmuimeja

kohe välja ja tühjendage mahuti. Vastasel korral vöib tolmuimeja kahjustada saada.

▶ TÄHELEPANU! Tolmuimejat tohib hoida vaid siseruumides.
TÄHELEPANU! Puhastage ujukit regulaarselt ja kontrollige, ega see ei ole kahjustada saanud. Vastasel korral võivad tekkida funktsioonihäired.
▶ Tagage töökohas hea ventilatsioon.
▶ Laske tolmuimejat parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Sellega on tagatud seadme tööohutus.

HOIATUS

Laske tolmuimejat tühjendada ja hooldada, sealhulgas tolmukogumisanumaid eemaldada ainult asjaomase kvalifikatsiooniga isikutel. Nõutav on vastav kaitsevarustus. Ärge kasutage puuduliku või valesti paigaldatud filtrisüsteemiga tolmuimejat. Sellega seate ohtu oma tervise.

▶ Enne töölerakendamist veenduge, et imivooliku seisund on veatu. Seejuures jätke imivoolik tolmuimeja külge, et tolmu kogemata välja ei tuleks. Vastasel korral vöite tolmu sisse hingata.
- Ärge puhastage tolmuimejat vahetult tolmuimejale suunatud veejoaga. Vee sissetungimine tolmuimeja ülaossa suurendab elektrilöögi ohtu.
- Ärge avage akut. Esineb lühise oht.
▶ Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
Väärkasutuse või kahjustatud aku korral võib süttiv vedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge ka arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutusvälisel ajal hoidke akud eemal kirjaklambritest, müntidest, vötmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid

omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

▶ Kasutage AMPShare akut ainult valmistaja või AMPShare Partneri toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
▶ Laadige akusid ainult tootja soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

- Ärge kruvige ega neetige tolmuimejale mitte mingeid silte või tähiseid. Vigastatud isolatsioon ei kaitse elektrilöögi eest. Kasutage selle asemel kleebitavaid silte.

Sümbolid

Järgmised sümbolid võivad olla tolmuimeja kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendamine aitab teil tolmuimejat efektiivsemalt ja ohutumalt kasutada.

Sümbolid ja nende tähendus

HOIATUS! Lugege läbi köik ohutussuunised ja juhised.

Ohutussuuniste ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või rasked vigastused.

HOIATUS! Tolmuimeja sisaldab terviseohtlikku tolmu. Laske tolmuimejat tühjendada ja hooldada, sealhulgas tolmukogumisanumaid eemaldada ainult asjaomase kvalifikatsiooniga isikutel.

Nõutav on vastav kaitsevarustus. Ärge kasutage ilma täielikult ja hoolikalt kohale asetatud filtrisüsteemita tolmuimejat.

Sellega seate ohtu oma tervise.

Standardi IEC/EN 60335-2-69 kohaselt tolmuklassi L kuuluv imur tervistkahjustava tolmu kuivimemise jaoks, mille kokkupuute piirväärtus on >1 mg/m³

Toote kirjeldus ja kasutusjuhend

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Imur on ette nähtud mittesüttiva kuiva tolmu, mittesüttivate vedelike ning vee ja öhu segu kogumiseks, kokkutömbeks, edasitoimetamiseks ning separeerimiseks. Tolmuimeja on läbinud tolmutehnilise kontrolli ja vastab tolmuklassile L. See ei sobi tööstuslikul kasutamisel (tootmisettevötetes, töökodades) tekkiva suurema koormuse jaoks.

Standardi IEC/EN 60335-2-69 kohaselt tolmuklassi L kuuluvaid imureid tohib kasutada ainult tervistkahjustava tolmu kokkutõmbeks ja äratõmbeks, mille kokkupuute piirväärtus on >1 mg/m³.

Kasutage tolmuimejat üksnes siis, kui teil on täielik ülevaade selle köikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjakohase väljaõppe.

Kotita filtrisüsteem võimaldab loobuda tolmukottide kasutamisest. Tolm kogutakse mahuti siseseinale.

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniselehekülgedel toodud tolmuimeja kujutis.

(1) Anum
(2) Tolmuimeja ülaosa sulgur
(3) Sisse-/väljalülitusnupp
(4) Aku laetuse taseme näidik
(5) Tolmuimeja ülaosa
(6) Kandepide
(7) Imivooliku-/põrandaotsaku hoidik
(8) Voolikukinnitus
(9) Imitoru-/vuugiotsaku hoidik

(10) Akupesa kaane lukustuse vabastamisnupp

(11) Akupesa kaas

(12) Imivoolik

(13) Imiadapter

(14) Köverdatud otsak

(15) Vuugiotsak

(16) Pôrandaotsak

(17) Imitoru

(18) Akušaht

(19) Aku ^a)

(20) Aku lukustuse vabastamisnupp ^a)

(21) Imitoru ja vuugiotsaku hoidik

(22) Hoidiku (23) fikseerimiskruvi

(23) Imivooliku ja põrandaotsaku hoidik

194

et

(24) Surunupp
(25) Veererull
(26) Veererulli kinnituskoht
(27) Väärõhuava
(28) Põhifilter

(29) Ujuk
(30) Filtrihoidik
(31) Imivooliku kinnitusaas

a) Tarnekomplekt el slisalda kölki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed
Akutoitega märg-/kuivtolmuimeja ASBS18-10AS

Tootenumber 9 260 ...
Pinge V 18
Nimisisendvõimsus W 260
Kaitseklass IPX4
Anuma maht (bruto) I 10
Netomaht (vedelik) I 6
Max alarõhka
-Tolmuimeja B1	hPa	90
-Turbiin hPa 115
Max läbivooluhulk A1
-Tolmuimeja B1	l/s	24
	m3/h	86
-Turbiin	l/s	34
	m3/h	122
Tolmuklass		L
Kaal EPTA-Procedure 01:2014 järgi	kg	5,1–6,1C)
Soovitatav keskkonnatemperatuur laadimisel	°C	0 ... +35
Lubatud keskkonnatemperatuur töötamisel D) ja hoiustamisel °C	-20 ... +50
soovitatavad akud(2–8 Ah)		GBA 18V...ProCORE18V...
soovitatavad akulaadijad		GAL 18...
Tööaeg aku ühekordse laadimise kohta	min/Ah 4

A) Möödetud 20–25 °C juures akuga GBA 18V 8.0Ah.
B) mõõdetud imivooliku (12) ja kõverdatud otsakuga (14)
C) Sõltuvalt kasutatud akust
D) Piiratud võimsus temperatuuril <0 °C.

Andmed müra/vibratsiooni kohta

Müraemissiooni väärtused on määratud vastavalt EN 60335-2-69.

Tolmuimeja A-korrektsoioniga heliröhutase on tavaliselt 79 dB(A). Möötemääramatus K = 2 dB. Töötamisel vöib müratase nimetatud väärtusi ületada. Kandke kuulmiskaitsevahendeid! Vibratsiooni koguväärtused a h (kolme suuna vektorsumma) ja möötemääramatus K, määratud vastavalt EN 60335-2-69: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Paigaldus

▶ Enne tolmuimeja hooldamist ja puhastamist, seadistamist, lisatarvikute vahetamist ja hoiulepanekut eemaldage

tolmuimejast aku. See ettevaatusabinõu hoiab ära tolmuimeja soovimatu käivitumise.

Aku laadimine

▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud tolmuimejas kasutatud liitiumioon-aku laadimiseks.
Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.
- Ärge vajutage tolmuimeja automaatse väljalülitumise järel enam sisse-/ väljalülitusnuppu. Võite kahjustada akut.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Järgige jäätmekäitluse juhiseid.

Aku laetuse taseme näidik

Kohalepandud aku puhul saate te laetuse taset näha imuril olevalt aku laetuse taseme näidikult (4), äravõetud aku puhul aku enda pealt.

Aku laetuse taseme näidik imuril

Tolmuimeja sisselülitamisel süttivad aku laetuse taseme näidiku (4) 5 LEDi ühekaupa kasvavas ja kahanevas järjekorras. Seejärel näitavad LEDid aku (19) laetuse taset.

Aku laetuse taseme näidik akul

Kui aku imurist välja võetakse, siis saab laetuse taset näidata aku peal oleva laetuse taseme näidiku roheliste LED tulede kaudu.

Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu 📋või 📄

Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

Aku tüüp GBA 18V...

LEDid Mahtuvus
pidev valgus 3x roheline 60–100 %
pidev valgus 2x roheline 30–60 %
pidev valgus 1x roheline 5–30 %
vilkuv valgus 1x roheline 0–5 %

Aku tüüp ProCORE18V...

LEDid Mahtuvus
pidev valgus 5x roheline 80–	100 %
pidev valgus 4x roheline 60–	80 %
pidev valgus 3x roheline 40–	60 %
pidev valgus 2x roheline 20–	40 %
pidev valgus 1x roheline 5–20 %
vilkuv valgus 1x roheline 0–5 %

Aku paigaldamine ja eemaldamine (vt jn A1–A2)

• Ärge kasutage aku paigaldamisel jõudu. Aku on tehtud nii, et seda saab sisestada seadmesse ainult ühes õiges asendis.
  ▶ Veatu ja ohutu töö tagamiseks hoidke akukorpus ja akupesa alati kuiv ja puhas.
  – Vajutage vabastamisnuppu (10), et avada akusahtli kaas(11).

• Lükake aku (19) akupessa (18) nii, et see kuuldavalt fikseerub.

• Aku (19) eemaldamiseks vajutage vabastamisnuppu (20) ja tömmake aku akupesast (18) välja.
  – Sulgege akusahtli kaas (11).

Imitarvikute jaoks ette nähtud hoidikute paigaldamine (vt joonis B)

• Ühendage imitoru ja vuugiotsaku hoidik (21) ülalt selleks ette nähtud liitmikuga (9) ja laske fikseeruda.
• Ühendage imivooliku ja põrandaotsaku hoidik (23) ülalt selleks ettenähtud liitmikuga (7) ja pingutage fikseerimiskruvi (22).

Imivooliku paigaldamine (vt joonist C)

- Ühendage imivoolik (12) voolikuliitmikuga (8), nii et imivooliku mölemad survenupud (24) kohale fikseeruvad.

Märkus: Tolmuimemisel tekib tolmu hõördumise töttu imivoolikus ja -tarvikus elektrostaatiline laeng, mida võib kasutaja staatilise laengu kujul tunnetada (olenevalt keskkonnamõjust ja füüsilisest vastuvõtlikkusest).

Imitarvikute paigaldamine

Imivoolik (12) on varustatud klambrisüsteemiga, mille abil saab ühendada imitarvikuid (tolmuimemisadapter (13), köverdatud otsak (14)).

Imiadapteri või köverdatud otsaku paigaldamine (vt joonist D)

• Ühendage tomuimemisadapter (13) või kõverdatud otsak (14) imivoolikuga (12) nii, et imivooliku mõlemad surunupud (24) kuuldavalt fikseeruvad.
• Mahavõtmiseks vajutage surunupud (24) sisse ja tömmake detailid lahti.

Otsakute ja torude paigaldamine

– Vajaduse korral ühendage imitorud (17) üksteisega ja seejärel köverdatud otsakuga (14).
- Ühendage põrandaotsak (16) või vuugiotsak (15) imitoruga (17) või kõverdatud otsakuga (14).

Veererullide paigaldamine (vt jn E)

Lükake 4 veererullide (25) kinnitustihvtid veererullide kinnituskohtadesse (26) nii, et tihvtid kuuldavalt fikseeruvad.

Kasutada võib ka muid normile EN 12529 (kinnitustihvti läbimõõt 11 mm) vastavaid veererulle.

▶ Enne imuri kasutamist kontrollige rullipidurite talitlusvõimet.

Kasutamine

▶ Enne tolmuimeja hooldamist ja puhastamist, seadistamist, lisatarvikute vahetamist ja hoiulepanekut eemaldage tolmuimejast aku. See ettevaatusabinõu hoiab ära tolmuimeja soovimatu käivitumise.
Komistamise ohu vältimiseks hoidke tööpiirkond puhas ja korras.

Seadme kasutuselevõtt

▶ Tolmuimejat ei tohi kasutada ilma filtrita.
▶ Kasutage ainult vigastusteta (pragudeta, aukudeta jms) filtrit. Vigastatud filter asendage kohe uuega.
▶ Enne tolmuimemist veenduge, et filter on kindlalt paigas.
▶ Enne tolmuimemist veenduge, et akukorpuse kaas on korralikult suletud.
- Tutvuge terviseohtliku tolmu käsitsemise suhtes kehtivate siseriiklike nöuete/seadustega.

Tolmuimejat ei tohi põhimõtteliselt kasutada plahvatusohtlikes ruumides. Optimaalse imemisvõimsuse tagamiseks tuleb imivoolik (12) voolikuhoidikult (23) lahti kerida.

Sisse-/väljalülitamine

Tolmuimeja sisselülitamiseks vajutage lühidalt sisse-/väljalülitusnuppu (3). Tolmuimeja väljalülitamiseks vajutage uuesti sisse-/väljalülitusnuppu (3).

Ohutuse tagamiseks ei lülitu tolmuimeja sisse, kui sisse-/väljalülitusnuppu (3) vajutatakse kauem kui 5 s.

Kuiva tolmu imemine

Töötavate elektriliste tööriistade tekitatava tolmu imemine (vt jn F)

Kui heitõhk juhitakse ruumi tagasi, peab ruumi õhuvahetuse määr (L) olema piisav. Juhinduge asjaomastest riiklikest eeskirjadest.
– Paigaldage tolmueemaldusadapter (13) või kõverdatud otsak (14) (vaadake „Imiadapteri või kõverdatud otsaku paigaldamine (vt joonist D)“, Lehekülg 195).
- Ühendage tolmueemaldusadapter (13) või kõverdatud otsak (14) elektrilise tööriista tolmueemaldusotsakuga.

Ainult tolmueemaldusadapteri (13) kasutamise korral:

Märkus: Töötamisel elektriliste tööriistadega, mille öhu juurdevool imivoolikusse on väike (nt tikksaed, lihvmasinad jm), tuleb lekkeõhuava (27) tolmueemaldusadapteril (13) avada. See parandab tolmuimeja ja elektrilise tööriista

jõudlust. Selleks keerake rõngast lekkeõhuava (27) kohal seni, kuni tekib maksimaalne ava.

Vedelike imemine

- Ärge imege tolmuimejaga tule- või plahvatusohtlikke vedelikke, näiteks bensiini, õli, alkoholi, lahusteid. Ärge imege kuuma, põlevat ega plahvatusohtlikku tolmu. Ärge kasutage tolmuimejat plahvatusohuga ruumides. Tolm, aur ja vedelikud võivad süttida või plahvatada.

Enne vedelike imemist

• Tühjendage mahuti (1).
• Puhastage filter (28) ja pange see uuesti imuri sisse (vaadake „Filtri puhastamine/vahetamine (vt jooniseid H1–H2)“, Lehekülg 197).

Imur on varustatud ujukiga (29). Kui maksimaalne täitekörgus on saavutatud, siis imemine seiskub.

Iga kord pärast vedelike imemist

• Tühjendage mahuti (1).
  – Eemaldage vesi filtrist (28).

Pärast vedelike imemist hallituse tekke vältimiseks

– Võtke tolmuimeja ülemine osa (5) maha ja laske sellel korralikult kuivada.
- Võtke filter (28) välja ja laske ka sellel korralikult kuivada (vaadake „Filtri puhastamine/vahetamine (vt jooniseid H1–H2)“, Lehekülg 197).

Hooldus ja korrashoid

Hooldus ja puhastamine

▶ Enne tolmuimeja hooldamist ja puhastamist, seadistamist, lisatarvikute vahetamist ja hoiulepanekut eemaldage tolmuimejast aku. See ettevaatusabinõu hoiab ära tolmuimeja soovimatu käivitumise.

▶ Veatu ja ohutu töö tagamiseks hoidke tolmuimeja ja selle ventilatsiooniavad puhtad.

Kasutajapoolseks hoolduseks tuleb tolmuimeja lahti võtta, puhastada ja hooldada, kui see on teostatav nii, et ei teki ohtu hoolduspersonalile ja teistele isikutele. Enne lahtivõtmist tuleb tolmuimeja võimalike ohtude ennetamiseks puhastada. Ruum, kus tolmuimeja lahti võetakse, peab olema hästi ventileeritav. Hooldamise ajal kasutage isikukaitsevahendeid. Pärast hooldamist tuleb piirkond, kus hooldamine toimus, puhastada.

Vähemalt kord aastas peab tootja või asjaomase väljaõppega isik tegema tolmutehnilise ülevaatuse, s.t kontrollima filtrite seisukorda, tolmuimeja hermeetilisust ja kontrollseadiste töökorras olekut.

L-klassi tolmuimejatel, mis on olnud määrdunud

keskkonnas, tuleb puhastada või hermeetikutega töödelda välispind ja köik masina osad. Hooldus- ja remonditööde tegemisel tuleb köik määrdunud detailid, mida ei saa enam piisavalt puhtaks, suunata jäätmekäitlusse. Need detailid tuleb suunata jäätmekäitlusse hermeetilistes kottides vastavalt selliste jäätmete käitlemise nõuetele.

– Puhastage tolmuimeja korpust aeg-ajalt niiske lapiga.
- Määrdunud laadimiskontakte puhastage kuiva lapiga.

Mahuti puhastamine (vt jooniseid G1–G2)

Puhastage mahutit (1) iga kord pärast kasutamist, et tagada tolmuimeja töhus töö.

• Avage lukud (2) ja võtke tolmuimeja ülaosa (5) maha.
  – Raputage mahuti (1) sobiva prügikonteineri kohal tühjaks.
  – Vajaduse korral puhastage mahutit niiske lapiga. Vajaduse korral puhastage filter (vaadake „Filtri puhastamine/vahetamine (vt jooniseid H1–H2)“, Lehekülg 197).
• Asetage tolmuimeja ülaosa (5) uuesti peale ja sulgege lukud (2).

Filtri puhastamine/vahetamine (vt jooniseid H1–H2)

Imemisvõimsus söltub filtri seisukorrast. Seepärast puhastage filtrit regulaarselt. Kahjustada saanud filter vahetage kohe välja.

• Avage lukud (2) ja võtke tolmuimeja ülaosa (5) maha.
• Keerake filtrit (28) kuni toeni pööramissuunas 6 ja võtke filtri hoidikult (30) maha.

- Kuiv filter: Kloppige filtrit (28) sobiva jäätmenõu kohal. Veenduge, et filtri lamellid ei saa seejuures kahjustada.

Maksimaalse imemisjõu säilitamiseks harjake filtri lamelle pehme harjaga.

või
Märg flter:
Vahetage kahjustatud filter (28).

Loputage filtrit (28) voolava vee all ja laske seejärel hästi kuivada. või

- Asetage filter (28) filtri hoidikule(30) ja pöörake kuni toeni pööramissuunas

- Asetage tolmuimeja ülaosa (5) uuesti peale ja sulgege lukud (2).

Veenduge, et lukud kindlalt fikseeruvad.

Törked

Kui imemisvõimsus on ebapiisav, kontrollige järgmist.

• Kas mahuti (1) on täis? ▷(vaadake „Mahuti puhastamine (vt jooniseid G1–G2)“, Lehekülg 197).
• Kas filter(28) on tolmuga ummistunud? ▷(vaadake „Filtri puhastamine/vahetamine (vt jooniseid H1–H2)“, Lehekülg 197).
  – Kas aku mahtuvus on liiga väike? ▷(vaadake „Laadige aku“, Lehekülg 194).
  Korrapärane mahuti (1) tühjendamine ja filtri (28) puhastamine tagavad optimaalse imemisvõimsuse.
  Kui imemisvõimsus ei ole ikkagi piisav, viige tolmuimeja klienditeenindusse.

Hoidmine (vt joonist I)

– Lükake imitorud (17) hoidikutesse (21).
- Ühendage vuugiotsak (15) imitoruga (17).
- Asetage põrandaotsak (16) hoidikusse (23).
- Kerige imivoolik (12) altpoolt hoidiku (23) ümber ja kinnitage kinnitusaas (31).
- Hoidke imurit ainult kandesangast (6) või kanderihmast (kui on olemas).
– Hoidke tolmuimejat kuivas ruumis, kuhu ei pääse kõrvalised isikud.

Lisavarustuse valik

Kasutage ainult originaalset FEIN lisavarustust. Lisavarustus peab sobima elektrilise tööriista tüübile.

Korrashoid ja klienditeenindus

Palun pidage silmas, et elektrilisi tööriistu tohivad põhimötteliselt remontida, hooldada ja kontrollida ainult elektriala spetsialistid, sest asjatundmatu korrashoiu korral võivad tekkida kasutajale tõsised ohud.

Ekstreemsetes kasutustingimustes võib metallide töötlemisel koguneda elektrilise tööriista sisemusse voolujuhtivat tolmu. Puhuge elektrilise tööriista sisemus sageli ventilatsiooniavade kaudu läbi kuiva ja õlivaba suruõhuga. Kipsi sisaldavate materjalide töötlemisel võib tolm ladestuda elektrilise tööriista sisemuses ja lülituselemendis ning õhuniiskuse mõjul kõvastuda. See võib mõjutada lülitusmehhanismi. Puhuge elektrilise tööriista sisemus sageli ventilatsiooniavade kaudu ja lülituselement läbi kuiva ja õlivaba suruõhuga.

Tooteid, mis on kokku puutunud asbestiga, ei tohi remonti anda. Saatke asbestiga kontamineeritud tooted jäätmekäitlusse vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Pöörduge palun remontivajavate FEIN elektriliste tööriistade ja lisavarustusega oma FEIN klienditeenindusse. Aadressi leiate Internetist

www.fein.com alt.

Uuendage vananemise ja kulumise korral elektrilisel tööriistal olevad kleebised ja hoiatavad suunised.

Selle elektrilise tööriista hetkel kehtiva varuosaloendi leite Internetist

www.fein.com alt.

Kasutage ainult originaalseid varuosi.

Tagatised ja garantii

Toote garantii kehtib vastavalt siseriiklikult kehtivale korrale kasutuselevõturiigis. Lisaks kehtib FEINi tootja-garantiideklaratsioon kohane FEINi garantii.

Teie elektrilise tööriista tarnemaht vöib sisaldada ka ainult osa selles kasutusjuhendis kirjeldatud vöi kujutatud lisavarustusest.

Vastavusdeklaratsioon

CE-deklaratsioon kehtib ainult Euroopa Liidu ja EFTA (European Free Trade Association) riikides ning ainult toodetele, mis on ette nähtud EL- või EFTA-turule.

Toote EL-turul ringlusselaskmise järel kaotab UKCA-märgis oma kehtivuse.

UKCA-deklaratsioon kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ning ainult toodetele, mis on ette nähtud briti turule.

Toote briti turul ringlusselaskmise järel kaotab CE-märgis oma kehtivuse.

Firma FEIN deklareerib ainuvastutajana, et see toode vastab selle kasutusjuhendi viimastel lehekülgedel toodud asjassepuutvatele sätetele.

Tehnlise dokumentatsiooni hoidja:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Transport

Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste eeskirjade nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Jäätmekäitlus

Tolmuimeja, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikul viisil ringlusse vötta.

Ärge käidelge tolmuimejat ja akusid/patareisid koos olmejäätmetega!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud imurid ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-ioon:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 198).

Originali instrukcija
