Termék típusa	Vezeték nélküli víz- és porszívó
Márka	Fein
Modell	ASBS 1810 AS
Tartály űrtartalma (bruttó)	10 L
Nettó folyadékkapacitás	6 L
Súly (akkumulátorral)	5,1 – 6,1 kg
Tápellátás	Lítium-ion akkumulátor 18 V (ajánlott GBA 18V... vagy ProCORE18V...)
Névleges felvett teljesítmény	260 W
Max. vákuum (porszívó)	90 hPa
Max. légáramlás (porszívó)	24 L/s (86 m³/h)
Szűrési osztály	L (káros porokhoz, expozíciós határérték > 1 mg/m³)
Védettségi fokozat	IPX4
Üzemidő akkumulátortöltésenként	Körülbelül 4 perc per Ah (pl. 32 perc 8 Ah-vel)
Zajszint	79 dB(A)
Rezgés	< 2,5 m/s²
Fő funkciók	Száraz porszívózás, folyadékfelszívás, fúvás, kéziszerszám-csatlakoztatás
Szűrőrendszer	Zsák nélküli szűrő, vízzel mosható
Automatikus leállás	Úszókapcsoló a maximális töltési magasság elérésekor történő leállításhoz
Tartozékok	Szívótömlő, szívó adapter, sarokfúvóka, egyenes fúvóka, padlófúvóka, szívócső, rögzítőelemek, görgők
Karbantartás és tisztítás	A tartály és a szűrő rendszeres tisztítása; szűrő vízzel mosható
Biztonság	Tilos gyúlékony/robbanásveszélyes porokhoz, azbeszthez használni; karbantartás előtt távolítsa el az akkumulátort
Pótalkatrészek és javíthatóság	Eredeti pótalkatrészek elérhetők a www.fein.com oldalon; javítást szakképzett szakember végezze
Általános információk	Professzionális használat építkezéseken, iparban és műhelyekben; használati hőmérséklet -20 és +50 °C között

Gyakran ismételt kérdések - ASBS 1810 AS Fein

Mennyi a tartály űrtartalma?

A tartály bruttó űrtartalma 10 liter, nettó folyadékkapacitása 6 liter.

Hogyan töltsem az akkumulátort?

Csak ajánlott töltőt használjon (pl. GAL 18...). Helyezze a Lítium-ion akkumulátort a rekeszbe a fedél kinyitása után. A töltésjelző mutatja a szintet.

Milyen típusú akkumulátorok kompatibilisek?

Az ajánlott akkumulátorok a GBA 18V... (2-8 Ah) és a ProCORE18V.... Kizárólag az AMPShare sorozat akkumulátorait használja.

Szívhatok folyadékot ezzel a porszívóval?

Igen, nem gyúlékony folyadékok felszívására tervezték. Soha ne szívjon gyúlékony folyadékot, például benzint vagy oldószereket. Az úszókapcsolós automatikus leállás megakadályozza a túlfolyást.

Hogyan tisztítsam a szűrőt?

Nyissa ki a reteszeket, vegye ki a szűrőt elforgatással, majd kopogtassa meg vagy kefélje le. Folyadékok esetén öblítse le tiszta vízzel és hagyja megszáradni. Cserélje ki, ha sérült.

Mi a készülék szűrési osztálya?

A porszívó L osztályú az IEC/EN 60335-2-69 szerint, alkalmas káros porokhoz, > 1 mg/m³ expozíciós határértékkel.

Használható a porszívó kéziszerszámokkal?

Igen, a szívó adapter segítségével csatlakoztathat szerszámokat, például kirakós fűrészeket. Használja a másodlagos levegőnyílást a szívás optimalizálásához.

Hogyan tároljam a porszívót?

Tekerje a tömlőt a tartó köré, rögzítse a csöveket és fúvókákat a kialakított tartókban. Száraz, időjárástól védett helyen tárolja.

Mit tegyek, ha csökken a szívóteljesítmény?

Ellenőrizze, hogy a tartály tele van-e, a szűrő szennyezett-e, vagy az akkumulátor gyenge-e. Tisztítsa rendszeresen a tartályt és a szűrőt. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Mik a fontos biztonsági előírások?

Soha ne szívjon gyúlékony, robbanásveszélyes port vagy azbesztet. Karbantartás előtt vegye ki az akkumulátort. Viseljen védőfelszerelést a kiürítés és tisztítás során.

HASZNÁLATI ÚTMUTATÓ ASBS 1810 AS Fein

Eredeti használati utasítás

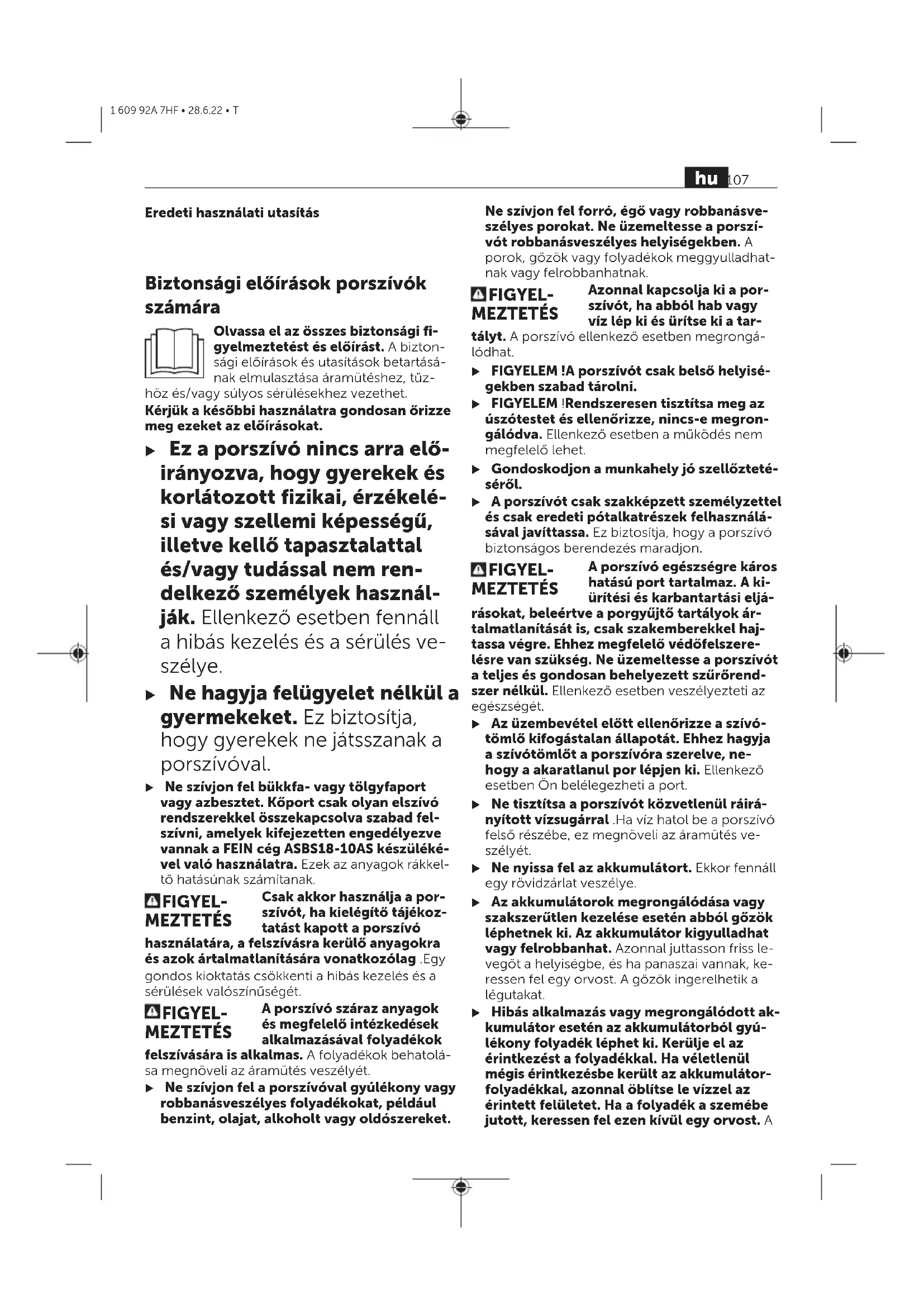

Biztonsági előírások porszívók számára

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

- Ez a porszívó nincs arra előirányozva, hogy gyerekek és korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem ren-delkező személyek használ-ják. Ellenkező esetben fennáll a hibás kezelés és a sérülés veszélye.

▶ Ne hagyja felügyelet nélkül a gyermekeket. Ez biztosítja, hogy gyerekek ne játsszanak a porszívóval.

Ne szívjon fel bükkfa- vagy tölgyfaport vagy azbesztet. Köport csak olyan elszívó rendszerekkel összekapcsolva szabad felszívni, amelyek kifejezetten engedélyezve vannak a FEIN cég ASBS18-10AS készülékével való használatra. Ezek az anyagok rákkeltő hatásúnak számítanak.

FIGYEL-MEZTETÉS

Csak akkor használja a por- szívót, ha kielégítő tájékoz- tatást kapott a porszívó

használatára, a felszívásra kerülő anyagokra és azok ártalmatlanítására vonatkozólag. Egy gondos kioktatás csökkenti a hibás kezelés és a sérülések valószínűségét.

FIGYEL-MEZTETÉS

A porszívó száraz anyagok és megfelelő intézkedések alkalmazásával folyadékok

felszívására is alkalmas. A folyadékok behatolása megnöveli az áramütés veszélyét.

▶ Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket.

Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gözök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak.

FIGYEL-MEZTETÉS

Azonnal kapcsolja ki a por- szívót, ha abból hab vagy víz lép ki és ürítse ki a tar-

tályt. A porszívó ellenkező esetben megrongálódhat.

FIGYELEM !A porszívót csak belső helyiségekben szabad tárolni.
FIGYELEM !Rendszeresen tisztítsa meg az úszótestet és ellenőrizze, nincs-e megrongálódva. Ellenkező esetben a működés nem megfelelő lehet.
▶ Gondoskodjon a munkahely jó szellöztetéséről.
▶ A porszívót csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a porszívó biztonságos berendezés maradjon.

FIGYEL-MEZTETÉS

A porszívó egészségre káros hatású port tartalmaz. A ki- ürítési és karbantartási eljá- rásokat, beleértve a porgyűjtő tartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót a teljes és gondosan behelyezett szűrörendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

Az üzembevétel előtt ellenőrizze a szívó- tömlő kifogástalan állapotát. Ehhez hagyja a szívótömlőt a porszívóra szerelve, nehogy a akaratlanul por lépjen ki. Ellenkező esetben Ön belélegezheti a port.
▶ Ne tisztítsa a porszívót közvetlenül ráirányított vízsugárral .Ha víz hatol be a porszívó felső részébe, ez megnöveli az áramütés veszélyét.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Hibás alkalmazás vagy megrongálódott ak- kumulátor esetén az akkumulátorból gyú- lékony folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátor- folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A

kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.

Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Az AMPShare-akkumulátort csak a gyártó vagy az AMPShare-partnerek termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

Óvja meg az elektromos kéziszer- számot a forróságtól, például a tar- tós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövid- zárlat veszélye áll fenn.

▶ Ne csavarozzon és ne szegecseljen táblákat és jelzéseket a porszívóra. Egy megrongáló-dott szigetelés nem nyújt védelmet az áram-ütés ellen. Ehelyett használjon ragasztós cím-kéket.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön porszívójának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a porszívó jobb és biztonságo-sabb használatában.

Szimbólumok és magyarázatuk

FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetést és előírást. A bizton-sági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

FIGYELMEZTETÉS! A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve a porgyűjtő tartályok ártal-

Szimbólumok és magyarázatuk

matlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót a teljes és gondosan behelyezett szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

L osztályú porszívó az IEC/EN 60335-2-69 szabvány szerint >1 mg/m³-nél nagyobb expozíciós határértékű egészségre ártalmas porok száraz porszívózá-sára

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A porszívó nem éghető száraz porok, nem éghető folyadékok és víz-levegő-keverék felszívására, továbbítására és szétválasztására szolgál. A porszívó portechnikai szempontból ellenőrzésre került és megfelel az L porosztálynak. A berendezés az ipari alkalmazás során, tehát például kisipari és ipari vállalatoknál vagy műhelyekben való alkalmazásra is alkalmas.

Az L osztályú porszívókat az IEC/EN 60335-2-69 szerint csak >1 mg/m³-nél nagyobb expozíciós határértékű, egészségre ártalmas porok fel-vagy elszívására szabad használni.

Csak akkor használja a porszívót, ha teljes mértékben meg tudja becsülni és minden korlátozás nélkül végre tudja hajtani az összes funkciót vagy ha ehhez megfelelő utasításokat kapott.

A zacskómentes szűrőrendszer feleslegessé teszi a porgyűjtő zacskók használatát. A szennyeződés a tartály belső falán kerül összegyűjtésre.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a porszívó ábrájának az ábrákat tartalmazó oldalon.

(1) Tartály
(2) A porszívó felsőrész zárja
(3) Be-/ki-gomb
(4) Akkumulátor töltöttségi szint kijelző
(5) A porszívó felső része
(6) Fogantyú
(7) Felfogó az elszívócső/padlószívó fej tartó számára
(8) Tömlő felfogó egység
(9) Felfogó a szívócső/résszívó fej tartó szá-mára

hu

(10) Akkumulátorfiók reteszelésfeloldó gomb
(11) Akkumulátorfiók fedél
(12) Szívótömlő
(13) Elszívó adapter
(14) Hajlított fúvóka
(15) Résszívó fej
(16) Padlószívó fej
(17) Szívócső
(18) Akkumulátor-kosár
(19) Akkumulátor ^a)
(20) Akkumulátor reteszelésfeloldó gomb ^a
(21) Tartó a szívócső és a résszívó fej számára
(22) Rögzítőcsavar a (23) tartó számára

(23) Tartó a szívótömlő és a padlószívó fej szá-mára
(24) Nyomógomb
(25) Futógörgő
(26) Futógörgő rögzítő egység
(27) Hamislevegő nyílás
(28) Szürö
(29) Úszótest
(30) Szürötartó
(31) Az elszívócső tartópántja

a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Müszaki adatok

Akkumulátoros száraz/nedves porszívó ASBS18-10AS

Rendelési szám 9 260 ...
Feszültség V 18
Névleges felvett teljesítmény W 260
Érintésvédelmi osztály IPX4
Tartály úrtartalma (bruttó) I 10
Nettó térfogat (folyadék) I 6
Max. vákuum ^A)
– Porszívó ^B)	hPa 90
– Turbina hPa 115
Max. átfolyási mennyiség ^A)
– Porszívó ^B)	l/s 24m3/ó 86
– Turbina	l/sm3/ó 122
Porosztály	L
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	kg 5,1–6,1 ^C)
Javasolt környezeti hőmérséklet a töltés során	°C 0 ... +35
Megengedett környezeti hőmérséklet az üzemelés ^D) és a tárolás során	°C –20 ... +50
Javasolt akkumulátorok(2–8 Ah)	GBA 18V...ProCORE18V...
Javasolt töltőkészülékek	GAL 18...
Akkumulátor feltöltésenkénti üzemidő	perc/Aó 4

A) 20–25 °C hömérsékleten a GBA 18V 8.0Ah akkumulátorral mérve.
B) (12) szívótömlővel és görbe (14) fúvókával mérve
C) az alkalmazásra kerülő akkumulátortól függ
D) <0 °C hömérsékletek esetén korlátozott teljesítmény

Zaj és vibráció értékek

A zajkibocsátási értékek

a EN 60335-2-69 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 79 dB(A). A szórás,

K = 2 dB. A zajszint a munka során meghaladhatja a megadott értékeket. Viseljen fülvédőt!

Az a_h rezgési összértékek (a három irány vektor-összege) és a K szórás

a EN 60335-2-69 szabványnak megfelelően meghatározott értékei:

a_n<2.5 m/s^2,K=1.5 m/s^2.

Összeszerelés

Távolítsa el az akkumulátort, mielött a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatos-sági intézkedés meggátolja a porszívó akarat-lan üzembe helyezését.

Az akkumulátor feltöltése

Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülék vannak pontosan beállítva az Ön porszívójában alkalmazásra kerülő lithium-ionos-akkumulátorok töltésére.

Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.

▶ A porszívó automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Akkumulátor töltési szint kijelző

A készülékbe behelyezett akkumulátor esetén az akkumulátor feltöltési szintjét a porszívó (4) akkumulátor feltöltési szintjelzőjén lehet leolvasni, ha pedig az akkumulátor nincs benne a készülékben, akkor magán az akkumulátoron.

Akkumulátor feltöltési szintjelző a porszívón

A porszívó bekapcsolása után a (4) akkumulátor töltésszint kijelző 5 zöld LED-je egyenként fel- és lefelé haladva felvillan. A LED-ek ezután kijelzik a (19) akkumulátor feltöltési szintjét.

Akkumulátor feltöltési szintjelző az akkumulátoron

Ha az akkumulátort kiveszi a porszívóból, a töltési szintet az akkumulátoron elhelyezett feltöltési szintjelző display zöld LED-jein lehet leolvasni.

Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet.

Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.

Akkumulátor típus: GBA 18V...

On

LED-ek Kapacitás
Tartós fény, 3x zöld 60–100 %
Tartós fény, 2x zöld 30–60 %
Tartós fény, 1x zöld 5–30 %
Villogó fény, 1x zöld 0–5 %

Akkumulátor típus: ProCORE18V...

LED-ek Kapacitás
Tartós fény, 5x zöld 80–100 %
Tartós fény, 4x zöld 60–80 %
Tartós fény, 3x zöld 40–60 %
Tartós fény, 2x zöld 20–40 %
Tartós fény, 1x zöld 5–20 %
Villogó fény, 1x zöld 0–5 %

Az akkumulátor behelyezése és kivétele (lásd a A1–A2 ábrát)

Az akkumulátor behelyezésekor ne alkalmazzon erőszakot. Az akkumulátornak olyan a konstrukciója, hogy azt csak a helyes helyzetben lehet a termékbe bedugni.
▶ Tartsa tisztán az akkumulátorfiókot és az akkumulátor-kosarat, hogy jól és biztonságosan dolgozhasson.
– Nyomja meg a (10) reteszelésfeloldó gombot, hogy kinyissa a (11) akkumulátorfiók fedelet.
– Tolja be a (19) akkumulátort a (18) akkumulátor-kosárba, amíg az hallhatóan beugrik a reteszelési helyzetbe.
– A (19) akkumulátor kivételéhez nyomja meg az akkumulátoron található (20) reteszelésfeloldó gombot és húzza ki az akkumulátort a (18) akkumulátor-kosárból.
– Zárja be a (11) akkumulátorfiók fedelet.

A porszívó tartozékok tartóinak felszerelése (lásd a B ábrát)

– Tolja bele a (21) szívócső és résszívó fej tartót felülröl erőteljesen az erre előirányzott (9) felfogóba, amíg az beugrik a reteszelési helyzetbe.
– Tolja bele a (23) elszívótömlő és padlószívó fej tartót felülról erőteljesen az erre előirányzott (7) felfogóba és húzza meg szorosra a (22) rögzítőcsavart.

Az elszívótömlő felszerelése (lásd a C ábrát)

- Tolja bele a (12) szívótömlőt a (8) tömlócsatlakozóba, amíg az elszívó tömlő mindkét (24) nyomógombja bepattan a helyére.

Megjegyzés: A porszívás során a pornak a szívó- tömlőben és a tartozékokban fellépő súrlódása következtében elektrosztatikus feltöltődés jön létre, amelyet a kezelő statikus kisülésként (a kör- nyezet befolyásától és a kezelő érzékenységétől függően) megérezhet.

A porszívó tartozékok felszerelése

A (12) elszívótömlő egy Clip-rendszerrel van felszerelve, amellyel a porszívó tartozékait ((13) elszívó-adapter, (14) hajlított fúvóka) lehet csatlakoztatni.

Az elszívó-adapter vagy a hajlított fúvóka felszerelése (lásd a D ábrát)

• Tolja rá a (13) elszívó-adaptert vagy a (14) hajlított fúvókát a (12) szívótömlőre, amíg a szívótömlő mindkét (24) nyomógombja hall-hatóan bepattan.
  – A leszereléshez nyomja befelé mindkét (24) nyomógombot és húzza szét az alkatrészeket.

A fúvókák és csövek felszerelése

– Szükség esetén dugja erőteljesen egymásba a (17) szívócsöveket, majd ezeket tolja rá erőteljesen a (14) görbe fúvókára.
– Tolja rá a (16) padlószívó fejet vagy a (15) részívó fejet erőteljesen a (17) szívócsőre vagy a (14) görbe fúvókára.

A futógörgők felszerelése (lásd a E ábrát)

Dugja be a (25) futógörgők 4 darab rögzítőcsapját a (26) futógörgő rögzítő egységekbe, amíg azok jól hallhatóan bepattannak.

Más, az EN 12529 (a rögzítőcsap átmérője 11 mm) szabványnak megfelelő futógörgőket is lehet használni.

▶ Mielött használni kezdené a porszívót, el- lenőrizze a görgőfékek működését.

Üzemeltetés

Távolítsa el az akkumulátort, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatos-sági intézkedés meggátolja a porszívó akarat-lan üzembe helyezését.
▶ A megbotlási veszély miatt gondoskodjon arról, hogy a munkaterület tiszta legyen és minden fel legyen rakodva.

Üzembe helyezés

▶ A porszívót nem szabad szűrő nélkül használni.
Csak megrongálatlan szüröt (repedések nélkül, lyukak nélkül stb.) használjon. Ha egy szürő megrongálódott, azonnal cserélje ki.
A szívás előtt gondoskodjon arról, hogy a szűrőegység szorosan rögzítve fel legyen szerelve.
▶ A porszívás megkezdése előtt gondoskodjon arról, hogy az akkumulátorfiók fedele biztonságosan le legyen zárva.
Kérjük, tájékozódjon az Ön országában egészségre ártalmas porok kezelésére vonatkozó előírásokról/törvényekről.

A porszívót alapvetően nem szabad robbanásveszélyes helyiségekben használni.

Egy optimális elszívási teljesítmény biztosítására a (12) szívótömlőt mindig teljesen le kell tekerni a (23) szívótömlő tartóról.

Be- és kikapcsolás

A porszívó bekapcsolásához nyomja be rövid időre a (3) be-/kikapcsoló gombot.

A porszívó kikapcsolásához nyomja meg ismét a (3) be-/kikapcsoló gombot.

A porszívó biztonsági meggondolásokból nem kapcsolódik be, ha a (3) be-/kikapcsoló gombot 5 másodpercet meghaladó ideig benyomva tart-ják.

Száraz porszívás

Porelszívás működő elektromos kéziszerszámok előtt (lásd a F ábrát)

A helyiségben egy elegendő mértékű levegőcsere sebességet (L) kell fenntartani, ha a porszívóból kilépő levegő a helyiségbe jut vissza. Tartsa be az adott országban érvényes előírásokat.

– Szerelje fel a (13) elszívó adaptert vagy a (14) görbe fúvókát (lásd „Az elszívó-adapter vagy a hajlitott fúvóka felszerelése (lásd a D ábrát)”, Oldal 111).

- Tolja bele a (13) elszívó-adaptert vagy a (14) görbe fúvókát az elektromos kéziszer-szám elszívó csőcsonkjába.

Csak a (13) elszívó-adapter alkalmazása esetén:

Figyelem: Olyan elektromos kéziszerszámmal végzett munkák esetén, amelyeknél a légbevezetés a szívótömlőbe alacsony (például szúrófűrészek, csiszolók stb.), a (13) elszívó adapter (27) hamislevegő nyilását ki kell nyitni. Ez megjavítja a porszívó és az elektromos kéziszerszám összteljesítményét. Ehhez fordítsa olyan helyzetbe a (27) hamislevegő nyilás feletti gyűrűt, hogy maximális nyilás jöjjön létre.

Nedves porszívás

▶ Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak.

A nedves porszívás előtt

- Ürítse ki a (1) tartályt. - Tisztítsa meg a (28) szűrőt és ismét helyezze be azt a porszívóba (lásd „A szűrő megtisztítása/kicserélése (lásd a H1–H2 ábrákat)”, Ol-dal 112)

A porszívó egy (29) úszótesttel van felszerelve. A maximális szint elérésekor a szívás leáll.

Minden egyes nedves porszívás után

– Ürítse ki a (1) tartályt.

– Ürítse ki a vizet a (28) szűrőből

A nedves porszívás után a penészképződés megelőzésére

– Vegye le a porszívó (5) felső részét és alaposan szárítsa meg.
– Vegye ki a (28) szüröt és hagyja azt is alaposan megszáradni (lásd „A szűrő megtisztítása/ki-cserélése (lásd a H1–H2 ábrákat)”, Oldal 112)

Karbantartás és szerviz

Karbantartás és tisztítás

Távolítsa el az akkumulátort, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatos-sági intézkedés meggátolja a porszívó akarat-lan üzembe helyezését.

Tartsa mindig tisztán a porszívót és annak szellőzőnyilásait, hogy jól és biztonságo-san dolgozhasson.

A felhasználó által végrehajtott karbantartáshoz a porszívót szét kell szerelni, meg kell tisztítani és végre kell hajtani a karbantartási munkákat, amennyire ez végrehajtható, úgy, hogy eközben ne lépjenek fel veszélyek a karbantartó személyzet és más személyek számára. A szétszerelés előtt a porszívót az esetleges veszélyek megakadályozására meg kell tisztítani. Annak a helyiségnek, amelyben a porszívót szétszerelik, jó szellőzéssel kell rendelkeznie. A karbantartási munkák közben viseljen személyi védőfelszerelést. A karbantartás befejezése után meg kell tisztítani a karbantartási területet.

Legalább évente egyszer a gyártónak vagy egy erre kioktatott személynek végre kell hajtani egy portechnikai ellenőrzést, amelynek során például a szűrő megrongálódásait, a porszívó tömítettséségt és a vezérlő berendezés működését is ellenőrizni kell.

Az L osztályú porszívók esetén, amelyek szenynyezett környezetben voltak, a porszívő külső részét és valamennyi alkatrészt meg kell tisztítani, vagy tömitőanyaggal kell kezelni. A karbantartási és javítási munkák során minden olyan alkatrészt, amelyet nem sikerült kielégítő mértékben meg-tisztítani, ártalmatlanítani kell. Az ilyen alkatrésze- ket nem áteresztő burkolatba helyezve az ilyen hulladék ártalmatlanítására vonatkozó előírások- nak megfelelően ártalmatlanítani kell.

– Időről időre tisztítsa meg egy nedves kendővel a porszívó házát.
– Az elszennyeződött töltőérintkezőket egy száraz kendővel tisztítsa meg.

Tisztítsa meg a tartályt (lásd a G1–G2 ábrákat)

Minden használat után tisztítsa meg a (1) tartályt, hogy megőrizze a porszívó optimális teljesítőképességét.

– Nyissa ki a (2) zárakat és vegye le a porszívó (5) felső részét.
– Rázza ki egy alkalmas hulladékgyűjtő tartály felett a (1) tartályt.
– Szükség esetén tisztítsa meg egy nedves kendővel a tartályt.
Szükség esetén tisztítsa meg a szűrőt (lásd „A szűrő megtisztítása/kicserélése (lásd a H1–H2 ábrákat)”, Oldal 112).
- Tegye ismét fel a porszívó (5) felső részét és zárja le a (2) zárakat.

A szűrő megtisztítása/kicserélése (lásd a H1–H2 ábrákat)

A szívási teljesítmény a szűrő állapotától függ. Ezért rendszeresen tisztítsa meg a szűrőt. Ha egy szűrő megrongálódott, azonnal cserélje ki.

– Nyissa ki a (2) zárakat és vegye le a porszívó (5) felső részét.
– Forgassa el a (28) szüröt ütközésig a õorgás-irányba és vegye ki a (30) szürőtartóból.
– Száraz szűrő:

Ütögesse ki egy megfelelő hulladékgyűjtő tartály felett a (28) szüröt. Ügyeljen arra, hogy a szürő lamellái ne sérüljenek meg.

A maximális szívóerő fenntartására kefélje le egy puha kefével a szűrő lamelláit. vagy

Nedves szürő:

Folyó víz alatt alaposan öblítse ki a (28) szűrőt majd hagyja jól megszáradni. vagy

Ha a (28) szűrő megrongálódott, cserélje ki.

– Tolja rá a (28) szűrót a (30) szűrótartóra és forgassa el ütközésig a forgásirányban.

- Tegye ismét fel a porszívó (5) felső részét és zárja le a (2) zárakat. Gondoskodjon arról, hogy a lezáró kapcsok biztonságosan bepattanjanak.

Üzemzavarok

Nem elegendő szívási teljesítmény esetén ellenőrizze a következőket:

• A (1) tartály megtelt?
  ▷(lásd „Tisztítsa meg a tartályt (lásd a G1–G2 ábrákat)", Oldal 112).
• A (28) szürő porral van tele?
  ▷(lásd „A szűrő megtisztítása/kicserélése (lásd a H1–H2 ábrákat)”, Oldal 112).
  – Túl gyenge az akkumulátor kapacitása?
  ▷(lásd „Az akkumulátor feltöltése", Oldal 110).

A (1) tartály rendszeres kiürítése és a (28) szűrő rendszeres tisztítása garantálja az optimális elszívási teljesítményt.

Ha a szívási teljesítmény ezután sem megfelelő, adja le a porszívót a Vevőszolgálatnál.

Tárolás (lásd a l ábrát)

– Dugaszolja be a (17) szívócsöveket a (21) tartókba.
– Dugja bele a (15) résszívó fejet egy (17) szívócsőbe.
– Dugja bele a (16) padlószívó fejet a (23) tartóba.
– Tekerje fel alulról a (12) elszívócsövet a (23) tartó köré és rögzítse a (31) tartóhurkot.
- A porszívót csak a (6) tartófogantyúnál vagy a tartóhevedernél (ha van) fogva vigye.
– Állítsa le a porszívót egy száraz helyiségben és biztosítsa be jogosulatlan használat ellen.

Tartozékválaszték

Csak eredeti FEIN tartozékokat használjon. A tartozéknak illenie kell az elektromos kéziszerszám típusához.

Javítások és vevőszolgálat

Kérjük, vegye figyelembe, hogy az elektromos kéziszerszámot csak villamos szakembernek szabad javítani, karbantartani és ellenőrizni, mivel a szakszerűtlen javítások révén a felhasználóra nézve jelentős veszélyek léphetnek fel.

Szélsőséges használati körülmények között a fémek megmunkálása során vezetőképes por juthat az elektromos kéziszerszám belsejébe. Fújja ki gyakori rendszerességgel az elektromos kéziszerszám belsejét a levegőnyilásokon keresztül száraz és olajmentes sürített levegővel.

Gipsztartalmú anyagok megmunkálása esetén por rakódhat le az elektromos kéziszerszám belsejében és a kapcsolón, amely a levegő páratartalmával kölcsönhatásba lépve megkeményedhet. Ez befolyásolhatja a kapcsolómechanizmust. Fújja ki gyakori rendszerességgel a levegőnyílá- sokon keresztül az elektromos kéziszerszám belsejét és a kapcsolót száraz és olajmentes sürített levegővel.

Olyan termék, amely azbeszttel érintkezett, nem adható le javításra. Az azbeszttel szennyezett termékeket az azbesztartalmú hulladékok ártalmatlanítására vonatkozó helyi előírásoknak megfelelően ártalmatlanítsa.

A javításra szoruló FEIN elektromos kéziszerszá- mokkal és tartozékokkal forduljon a FEIN vevő- szolgálathoz. A címek az Internetben a

www.fein.com címen találhatók.

Öregedés és kopás esetén újítsa fel az elektromos kéziszerszámra ragasztott címkéket és figyelmeztetéseket.

Jelen elektromos kéziszerszám aktuális pótalkat- részlistáját az interneten a

www.fein.com oldalon találja.

Csak eredeti pótalkatrészeket használjon.

Jótállás és garancia

A termékre vonatkozó garancia a forgalomba hozatal országának jogszabályai szerint érvényes. FEIN a termékre ezen felül a FEIN Gyártói Jótállási Nyilatkozatnak megfelelő FEIN jótállást vállal.

Az elektromos kéziszerszám szállítási terjedelme lehet, hogy csak a jelen kezelési útmutatóban leirt vagy ábrázolt tartozékok egy részét tartalmazza.

Konformitási nyilatkozat

A CE-nyilatkozat csak az Európai Unió és az EFTA (European Free Trade Association) tagállamaira érvényes, és csak azon termékekre, amelyeket az EU vagy az EFTA piacára szántak.

A termék EU-piacon történt forgalomba hozatala után az UKCA-jelölés érvényét veszti.

Az UKCA-nyilatkozat csak a brit piacra érvényes (Anglia, Wales és Skócia) és csak azon termékekre, melyeket a brit piacra szántak.

A termék brit piacon történt forgalomba hozatala után a CE-jelölés érvényét veszti.

A FEIN kizárólagos felelőssége tudatában kijelenti, hogy ez a termék a jelen kezelési utasítás utolsó oldalain megadott vonatkozó rendelkezéseknek megfelel.

Technikai dokumentáció:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Szállítás

A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a cso-magolásra és a megjelölésre vonatkozó különle-

ges követelményeket. Ebben az esetben a külde- mény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Eltávolítás

A porszívót, az akkumulátorokat, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Sohase obja ki a porszívót és az ak- kumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hul-ladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható porszívó berendezéseket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 113).

(19) Akumulátor ^a

CS

Nabíjanie akumulátorov
