Produkta veids	Bezvadu ūdens un putekļu sūcējs
Zīmols	Fein
Modelis	ASBS 1810 AS
Tvertnes tilpums (bruto)	10 L
Neto tilpums šķidrumiem	6 L
Svars (ar akumulatoru)	5,1 – 6,1 kg
Barošana	Litija-jonu akumulators 18 V (ieteicams GBA 18V... vai ProCORE18V...)
Nominālā patērētā jauda	260 W
Maksimālais vakuums (sūcējs)	90 hPa
Maksimālā plūsma (sūcējs)	24 L/s (86 m³/h)
Filtrācijas klase	L (kaitīgiem putekļiem ar robežvērtību > 1 mg/m³)
Aizsardzības indekss	IPX4
Darbības laiks ar vienu akumulatora uzlādi	Aptuveni 4 min uz Ah (piem., 32 min ar 8 Ah)
Trokšņa līmenis	79 dB(A)
Vibrācijas	< 2,5 m/s²
Galvenās funkcijas	Sausā tīrīšana, šķidrumu uzsūkšana, pūšana, pieslēgšana elektroinstrumentam
Filtrācijas sistēma	Bezmaisiņu filtrs, mazgājams ūdenī
Automātiska izslēgšanās	Pludiņš izslēgšanai, kad sasniegts maksimālais pildījuma līmenis
Komplektācijā iekļautie piederumi	Sūkšanas šļūtene, sūkšanas adapteris, leņķveida sprausla, taisnā sprausla, grīdas sprausla, sūkšanas caurule, stiprinājuma turētāji, ritentiņi
Apkope un tīrīšana	Regulāra tvertnes un filtra tīrīšana; filtrs mazgājams ūdenī
Drošība	Aizliegts izmantot uzliesmojošiem/ sprādzienbīstamiem putekļiem, azbestam; pirms apkopes izņemt akumulatoru
Rezerves daļas un remontējamība	Oriģinālās rezerves daļas pieejamas www.fein.com; remonts jāveic kvalificētam speciālistam
Vispārīga informācija	Profesionāla izmantošana būvlaukumos, rūpniecībā un darbnīcās; darba temperatūra no -20 līdz +50 °C

Bieži uzdotie jautājumi - ASBS 1810 AS Fein

Kāda ir tvertnes ietilpība?

Tvertnes bruto tilpums ir 10 litri un neto tilpums šķidrumiem ir 6 litri.

Kā uzlādēt akumulatoru?

Izmantojiet tikai ieteicamo lādētāju (piem., GAL 18...). Ievietojiet litija-jonu akumulatoru nodalījumā pēc vāka atvēršanas. Uzlādes indikators parāda līmeni.

Kādi akumulatoru veidi ir saderīgi?

Ieteicamie akumulatori ir GBA 18V... (2-8 Ah) un ProCORE18V.... Izmantojiet tikai AMPShare sērijas akumulatorus.

Vai es varu sūkt šķidrumus ar šo sūcēju?

Jā, tas ir paredzēts nedegošu šķidrumu uzsūkšanai. Nekad nesūciet uzliesmojošus šķidrumus, piemēram, benzīnu vai šķīdinātājus. Automātiskā pludiņa izslēgšana novērš pārplūšanu.

Kā tīrīt filtru?

Atveriet aizdares, noņemiet filtru, pagriežot to, pēc tam viegli uzsitiet vai notīriet ar suku. Šķidrumu gadījumā noskalojiet ar tīru ūdeni un atstājiet nožūt. Nomainiet, ja tas ir bojāts.

Kāda ir šīs ierīces filtrācijas klase?

Sūcējs ir L klase saskaņā ar CEI/EN 60335-2-69, piemērots kaitīgiem putekļiem ar iedarbības robežvērtību > 1 mg/m³.

Vai sūcēju var izmantot ar elektroinstrumentiem?

Jā, pateicoties sūkšanas adapterim, var pievienot instrumentus, piemēram, finierzāģus. Lai optimizētu sūkšanu, izmantojiet sekundāro gaisa atveri.

Kā uzglabāt sūcēju?

Aptiniet šļūteni ap turētāju, piestipriniet caurules un sprauslas paredzētajos turētājos. Uzglabājiet sausā vietā, pasargājot no laikapstākļiem.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudiet, vai tvertne nav pilna, filtrs nav netīrs vai akumulators nav vājš. Regulāri tīriet tvertni un filtru. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kādi ir svarīgi drošības norādījumi?

Nekad nesūciet uzliesmojošus, sprādzienbīstamus putekļus vai azbestu. Pirms jebkādas apkopes izņemiet akumulatoru. Iztukšošanas un tīrīšanas laikā valkājiet aizsargaprīkojumu.

LIETOŠANAS INSTRUKCIJA ASBS 1810 AS Fein

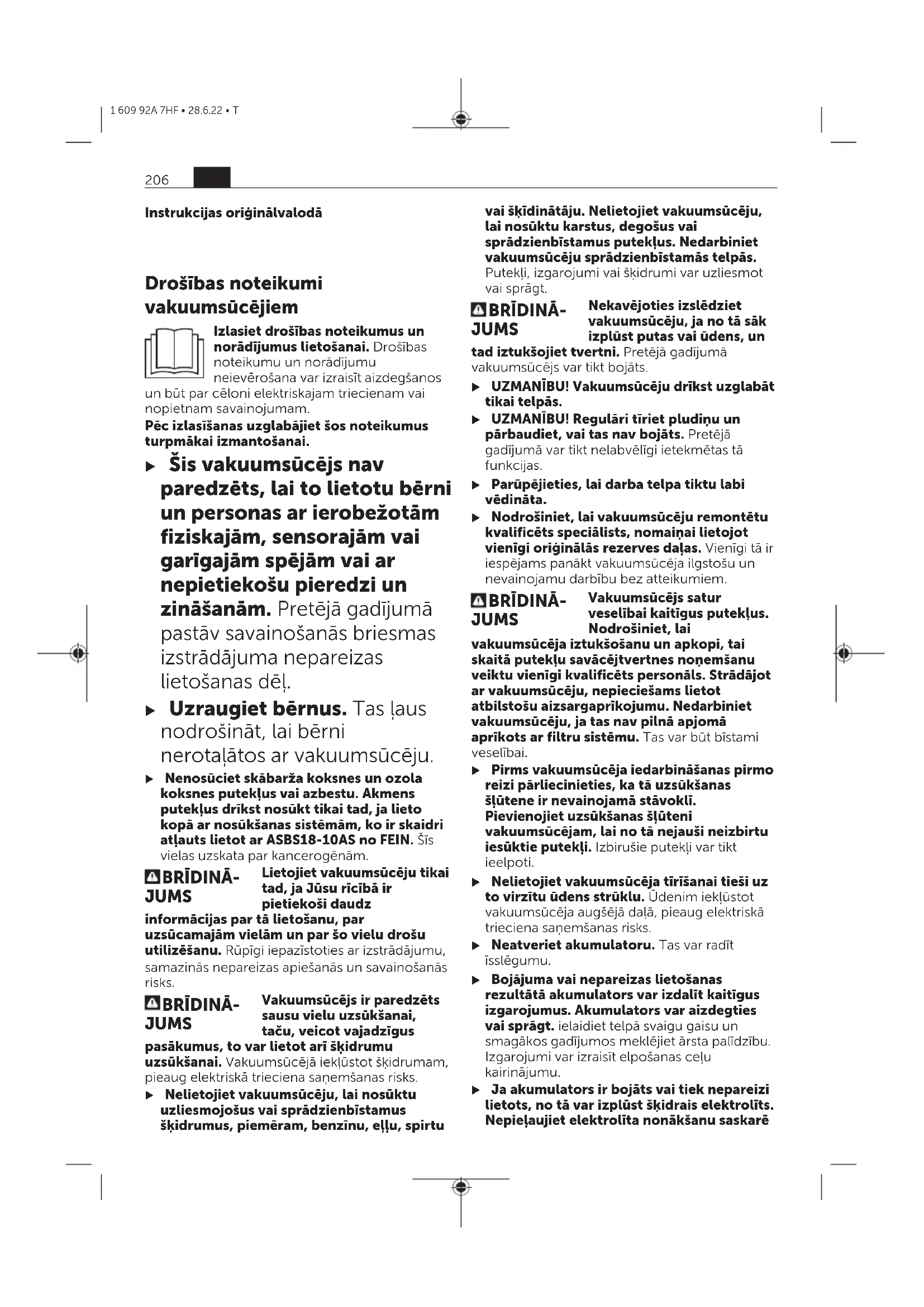

Drošības noteikumi vakuumsūcējiem

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos

un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

▶ Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanās briesmas izstrādājuma nepareizas lietošanas dēl.

▶ Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotalātos ar vakuumsūcēju.

▶ Nenosūciet skābarža koksnes un ozola koksnes puteklus vai azbestu. Akmens puteklus drīkst nosūkt tikai tad, ja lieto kopā ar nosūkšanas sistēmām, ko ir skaidri atļauts lietot ar ASBS18-10AS no FEIN. Šīs vielas uzskata par kancerogēnām.

BRĪDINĀ-JUMS

Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz

informācijas par tā lietošanu, par uzsūcamajām vielām un par šo vielu drošu utilizēšanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.

BRĪDINĀ-JUMS

Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzīgus

pasākumus, to var lietot ari škidrumu uzsūkšanai. Vakuumsūcējā ieklūstot škidrumam, pieaug elektriskā trieciena saņemšanas risks.

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus šķidrumus, piemēram, benzīnu, ellu, spirtu

vai škīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus puteklus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās.

Putekli, izgarojumi vai škidrumi var uzliesmot vai sprāgt.

BRĪDINĀ-JUMS

Nekavējoties izslēdziet vakuumsūcēju, ja no tā sāk izplūst putas vai ūdens, un

tad iztukšojiet tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts.

▶ UZMANĪBU! Vakuumsūcēju drīkst uzglabāt tikai telpās.

▶ UZMANĪBU! Regulāri tīriet pludiņu un pārbaudiet, vai tas nav bojāts. Pretējā gadījumā var tikt nelabvēlīgi ietekmētas tā funkcijas.

Parūpējieties, lai darba telpa tiktu labi vēdināta.

Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomainai lietojot vienīgi originālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem.

BRĪDINĀ-JUMS

Vakuumsūcējs satur veselībai kaitīgus puteklus. Nodrošiniet, lai

vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai.

Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzsūkšanas šlūtene ir nevainojamā stāvokli. Pievienojiet uzsūkšanas šlūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie putekļi. Izbirušie putekļi var tikt ieelpoti.

▶ Nelietojiet vakuumsūcēja tirišanai tieši uz to virzītu ūdens strūklu. Ūdenim ieklūstot vakuumsūcēja augšējā dalā, pieaug elektriskā trieciena saņemšanas risks.

▶ Neatveriet akumulatoru. Tas var radit īsslēgumu.

▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.

Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst škidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē

ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.

▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.
Lietojiet AMPShare akumulatoru vienigi ražotāja vai AMPShare partnera izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

▶ Neskrūvējiet un nekniedējiet uz vakuumsūcēja plāksnītes un zīmes. Bojāta izolācija nevar nodrošināt aizsardzību pret elektrisko triecienu. Tā vietā izmantojiet uzlīmju etiketes.

Simboli

Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija Įaus labāk un drošāk lietot vakuumsūcēju.

Simboli un to nozime

BRĪDINĀJUMS! Izlasiet visus drošības noteikumus un norādījumus. Ja neievēro

drošības noteikumus un norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/ vai nopietnus savainojumus.

Simboli un to nozime

BRĪDINĀJUMS! Vakuumsūcējs satur veselībai kaitīgus puteklus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes nonemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bīstami veselībai.

Vakuumsūcējs ir paredzēts standartam IEC/EN 60335-2-69 atbilstošu veselībai kaitīgu L klases putekļu sausai uzsūkšanai ar ekspozīcijas koncentrācijas vērtību >1 mg/m³

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Vakuumsūcējs ir paredzēts sausu un nedegošu putekļu, nedegošu šķidrumu un gaisa un ūdens maisījumu savākšanai, uzsūkšanai, aizvadišanai un atdalīšanai. Vakuumsūcējs ir pārbaudīts un atzīts par piemērotu L klases putekļu uzsūkšanai. Tas atbilst visaugstākajām prasībām, kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnīcās profesionāli izmantojamajiem vakuumsūcējiem. L klases putekļu uzsūkšanai paredzēto vakuumsūcēju, kas atbilst standartam IEC/EN 60335-2-69, drīkst lietot vienīgi veselībai kaitīgu putekļu uzsūkšanai ar ekspozīcijas robežvērtību >1 mg/m³.

Lietojiet vakuumsūcēju tikai tad, ja esat pilnībā iepazinies ar visām tā funkcijām un spējat tās bez ierobežojumiem pielietot vai arī esat saņēmis pienācīgu apmācību darbam ar to. Bezmaisiņa filtru sistēma lauj ietaupīt putekļu maisiņus. Netīrumi tiek savākti uz tvertnes iekšējām sienām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs.

(1) Tvertne
(2) Vakuumsūcēja augšējās daļas aizdare
(3) leslēgšanas/izslēgšanas taustiņš

208

lv

(4) Akumulatora uzlādes pakāpes rādījums
(5) Vakuumsūcēja augšējā daļa
(6) Rokturis pārnešanai
(7) Stiprinājums uzsūkšanas šlūtenes/grīdas sprauslas turētājam
(8) Savienotājs šlūtenes pievienošanai
(9) Stiprinājums uzsūkšanas caurules/salaidumu sprauslas turētājam
(10) Akumulatora nodalijuma vāka atbrīvošanas taustiņš
(11) Akumulatora nodalijuma vāks
(12) Uzsükšanas šljutene
(13) Nosūkšanas adapters
(14) Liektā sprausla
(15) Šuvju sprausla
(16) Gridas sprausla
(17) lesūkšanas caurule
(18) Akumulatora šahta

(19) Akumulators ^a)
(20) Akumulatora atbrīvošanas taustiņš ^al
(21) Turētājs uzsūkšanas caurulei/salaidumu sprauslai
(22) Fiksējošā skrūve turētājam (23)
(23) Turētājs uzsūkšanas šļutenei/gridas sprauslai
(24) Nospiežamā poga
(25) Ritenitis
(26) Ritenīša stiprinājums
(27) Gaisa iesūkšanas lūka
(28) Filtrs
(29) Pludinš
(30) Filtra stiprinājums
(31) Uzsūkšanas šlūtenes notursaite

a) Šeit attėlotie val aprakstītie piederumi neletilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Akumulatora vakuumsūcējs mitrai un sausai uzsūkšanai ASBS18-10AS

Izstrādājuma numurs 9 260 ...
Spriegums V 18
Nominālā ieejas jauda W 260
Aizsardzības klase IPX4
Tvertnes tilpums (bruto) l 10
Neto tilpums (šķidrumam) l 6
Maks. gaisa retinājums ^A)
– Vakuumsūcējam ^B) hPa	90
– Turbīnai hPa 115
Maks. gaisa plūsma ^A)
– Vakuumsūcējam ^B) l/s	24
	m3/h 86
– Turbīnai l/s	34
	m3/h 122
Putekļu klase	L
Svars atbilstīgi EPTA-Procedure 01:2014 kg	5,1–6,1 ^C)
ieteicamā apkārtējās vides temperatūra uzlādes laikā °C	0 ... +35
Pieļaujamā apkārtējās vides temperatūra darbības ^D) un glabāšanas °C laikā	-20 ... +50
ieteicamie akumulatori(2–8 Ah)	GBA 18V...ProCORE18V...
ieteicamās uzlādes ierīces	GAL 18...
Darbības laiks no viena uzlādēta akumulatora min./Ah 4

A) Mērijums 20–25 °C temperatūrā ar akumulatoru GBA 18V 8.0Ah.
B) izmērits ar uzsūkšanas šlūteni (12) un liekto sprauslu (14)
C) Atkaribā no izmantojamā akumulatora
D) Samazināta jauda pie temperatūras <0 °C.

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības noteiktas atbilstoši EN 60335-2-69.

Pēc A raksturlīknes izsvērtā vakuumsūcēja radītā troksņa skaņas spiediena līmeņa tipiskā vērtība ir 79 dB(A). Mērijuma nenoteiktība K = 2 dB.

Trokšna limenis darba laikā var pārsn norādītās vērtības. Lietojiet dzirdes aizsarglidzekļus!

Kopējā vibrācijas paātrinājuma vērtība aₙ (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-69: aₙ < 2,5 m/s², K = 1,5 m/s².

Montāža

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds
piesardzības pasākums lauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Akumulatora uzlādes ierīce

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Tikai šīs uzlādes ierīces ir piemērotas vakuumsūcēja elektrobarošanai izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

▶ Pēc vakuumsūcēja automatiskas izslēgšanās pārtrauciet spiest tā ieslēdzēja taustinu. Šādas rīcības dēļ var tikt bojāts akumulators.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Akumulatora uzlādes pakāpes indikators

Ja ievietots akumulators, uzlādes pakāpe ir redzama vakuumsūcēja akumulatora uzlādes pakāpes indikātorā (4), taču izņemtam akumulatoram – uz paša akumulatora.

Vakuumsūcēja akumulatora uzlādes pakāpes indikators

Pēc vakuumsūcēja ieslēgšanas 5 zaļās akumulatora uzlādes pakāpes indikatora (4) LED diodes iedegas un pēc tam dilstošā secībā izdziest. Minētā procesa beigās LED diodes parāda akumulatora (19) uzlādes pakāpi.

Akumulatora uzlādes pakāpe akumulatorā

Ja akumulators tiek izņemts no vakuumsūcēja, akumulatora uzlādes pakāpi var redzēt ar zaļajām akumulatora uzlādes pakāpes LED diodēm.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustinu 📄vai 📞

Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED diodes Uzlādes	pakāpe
3 LED diodes deg pastāvīgi zaļā krāsā	60–100 %
2 LED diodes deg pastāvīgi zaļā krāsā	30–60 %
1 LED diode deg pastāvīgi zaļā krāsā	5–30 %
1 LED diode mirgo zaļā krāsā 0–	5 %

Akumulatora tips ProCORE18V...

LED diodes Uzlādes	pakāpe
5 LED diode deg pastāvīgi zaļā krāsā	80–100 %
4 LED diode deg pastāvīgi zaļā krāsā	60–80 %
3 LED diodes deg pastāvīgi zaļā krāsā	40–60 %
2 LED diodes deg pastāvīgi zaļā krāsā	20–40 %
1 LED diode deg pastāvīgi zaļā krāsā	5–20 %
1 LED diode mirgo zaļā krāsā 0–	5 %

Akumulatora ievietošana un iznemšana (attēli A1–A2)

▶ levietojot akumulatoru, nelietojiet päräk lielu spëku. Akumulators ir konstruëts tã, lai to varētu ievietot izstrādājumā tikai pareizā stāvokli.

▶ Lai varētu droši un razīgi strādāt, uzturiet tīru un sausu akumulatora nodalījumu un akumulatora šahtu.

– Nospiediet fiksatora taustiņu (10), ja vēlaties atvērt akumulatora nodalījuma vāku (11).

210

– lebīdiet akumulatoru (19) akumulatora šahtā (18), līdz tas tur fiksējas ar skaidri sadzirdamu troksni.
– Lai iznemtu akumulatoru (19), nospiediet fiksatora taustinu (20) uz akumulatora un izvelciet to no akumulatora šahtas (18).
– Aizveriet akumulatora nodalijuma vāku (11).

Uzsūkšanas piederumu turētāju montāža (skatīt attēlu B)

– No augšas spēcīgi iebīdiet uzsūkšanas caurules un salaidumu sprauslas turētāju (21) šim nolūkam paredzētajā stiprinājumā (9), līdz tas tur fiksējas.
– No augšas spēcīgi iebīdiet uzsūkšanas caurules un grīdu sprauslas turētāju (23) šim nolūkam paredzētajā stiprinājumā (7) un tad stingri pieskrūvējiet fiksējošo skrūvi (22).

Uzsūkšanas šlūtenes montāža (skatīt attēlu C)

– lebīdiet uzsūkšanas šlūteni (12) šlūtenes stiprinājumā (8), līdz abas uzsūkšanas šlūtenes spiedpogas (24) fiksējas.

Piezime. Uzsūkšanas laikā putekļu berzes dēl šļūtenē veidojas elektriskais lādiņš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un ķermeņa jūtīguma).

Uzsükšanas piederumu montāža

Uzsūkšanas šlūtene (12) ir aprīkota ar fiksatoru sistēmu, kas ľauj tai pievienot uzsūkšanas piederumus (uzsūkšanas adapteri (13) vai liekto sprauslu (14)).

Uzsūkšanas adaptera vai liektās sprauslas montāža (attēls D)

– Uzbīdiet uzsūkšanas adapteri (13) vai liekto sprauslu (14) uz uzsūkšanas šlūtenes (12), līdz abas spiedpogas (24) fiksējas ar skaidri sadzirdamu troksni.
– Lai noņemtu minētās daļas, nospiediet spiedpogas (24) un vienu pēc otras novelciet daļas no šlūtenes.

• Vajadzības gadījumā stingri savienojiet uzsūkšanas caurules (17), iebīdot tās vienu otrā, un pēc tam stingri uzbīdiet uz tām liekto sprauslu (14).
  – Stingri uzbīdiet grīdas sprauslu (16) vai salaidumu sprauslu (15) uz uzsūkšanas caurules (17) vai uz liektās sprauslas (14).

Ritenišu montāža (attēls E)

lebīdiet 4 (25) ritenīšu stiprinājuma tapas stiprinājumos (26), līdz tās dzirdami nofiksējas. Var lietot arī citus ritenīšus, kas atbilst standartam EN 12529 (stiprinājuma tapas diametrs 11 mm).

- Pirms putekšsūcēja lietošanas pārbaudiet, vai ritenīšu bremzes funkcionē.

Lietošana

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.
▶ Nemiet vērā paklupšanas risku ari tad, ja strādājat tirā un kārtīgā darba vietā.

Uzsākot lietošanu

▶ Vakuumsūcēju nedrīkst lietot bez filtra.
▶ Lietojiet tikai nebojātu filtru (bez plaisām, caurumiem u.c.). Nekavējoties nomainiet filtru, ja tas ir bojāts.
- Ik reizi pirms uzsūkšanas pārliecinieties, ka filtra bloks ir stingri iestiprināts.
- Pirms vakuumsūcēja lietošanas pārliecinieties, ka akumulatora nodalījuma väks ir cieši noslēgts.
Lüdzam iepazīties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselībai kaitīgiem putekliem.

Vakuumsūcēju principiāli nedrīkst izmantot telpās ar paaugstinātu sprādzienbīstamību. Lai nodrošinātu optimālu uzūkšanas jaudu, vienmēr pilnīgi notiniet uzūkšanas šlūteni (12) no uzūkšanas šlūtenes turētāja (23).

leslēgšana/izslēgšana

Lai ieslēgtu vakuumsūcēju, īslaicīgi nospiediet ieslēdzēja taustiņu (3).

Lai izslēgtu vakuumsūcēju, no jauna nospiediet ieslēdzēja taustiņu (3).

Drošības apsvērumu dēļ vakuumsūcējs neieslēdzas, ja tā ieslēdzēja taustiņš (3) tiek turēts nospiests ilgāk, nekā 5 sekundes.

Sausā uzsūkšana

Puteklu uzsükšana no darbinâmajiem elektroinstrumentiem (attëls F)

Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekoša gaisa apmainas pakāpe (L). levērojiet attiecīgus nacionālos priekšrakstus.
- Pievienojiet uzsūkšanas adapteri (13) vai liekto sprauslu (14) (skatīt „Uzsūkšanas adaptera vai liektās sprauslas montāža (attēls D)”, Lappuse 210).
– lebīdiet uzsūkšanas adapteri (13) vai liekto sprauslu (14) elektroinstrumenta uzsūkšanas īscaurulē.

Tikai, izmantojot uzsūkšanas adapteri (13):

Piezime. Ja, strādājot ar elektroinstrumentiem, gaisa plūsma uzsūkšanas šlūtenē ir pārāk maza (tādi ir, piemēram, figūrzāgi, slīpmašīnas u.c.), tad jāatver gaisa iesūkšanas lūka (27) uz uzsūkšanas adaptera (13). Tas Įaus uzlabot vakuumsūcēja un elektroinstrumenta kopējo veiktspēju. Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas (27), līdz tiek atsegts maksimāls lūkas atvērums.

Mitrā uzsūkšana

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus škīdrumus, piemēram, benzīnu, eļļu, spirtu vai škīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus puteklus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās.

Putekli, izgarojumi vai škidrumi var uzliesmot vai sprāgt.

Pirms mitrās uzsūkšanas

• Iztukšojiet tvertni (1).
  – Iztīriet filtru (28) un ievietojiet to atpakal vakuumsūcējā (skatīt „Filtra tīrīšana vai nomaina (attēli H1–H2)”, Lappuse 211).

Vakuumsūcējs ir aprīkots ar pludiņu (29). Ja tvertne ir piepildījusies līdz maksimālajam līmenim, uzsūkšana tiek pārtraukta.

Pēc mitrās uzsūkšanas

• Iztukšojiet tvertni (1).
• Atbrivojiet filtru no ūdens (28).

Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas

• Nonemiet vakuumsūcēja augšējo daļu (5) un laujiet tai labi izžūt.
  – Iznemiet filtru (28) un laujiet tam labi izžut (skatit „Filtrā tīrīšana vai nomaiņa (attēli H1–H2)“, Lappuse 211).

Apkalpošana un apkope

Apkope un tirišana

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.

▶ Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātira, īpašu uzmanību pievēršot ventilācijas atverēm.

Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc, jāiztīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta apkalpojošā personāla un citu personu veselība. Lai samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs pirms izjaukšanas

jāiztīra. Telpai, kurā vakuumsūcēju paredzēts izjaukt, jābūt labi vēdināmai. Apkalpošanas laikā izmantojiet individuālos darba aizsardzības līdzekļus. Pēc vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un jānotīra tās tuvumā esošie objekti.

Vismaz reizi gadā ražotāja pārstāvim vai īpaši apmācītai personai jāveic vakuumsūcēja tehniskā pārbaude, pārbaudot filtru veselumu, konstrukcijas hermētiskumu un vadības ieriču funkcionēšanu.

Klases L vakuumsūcējiem, kas ir atradušies netīrā vidē, visas ārējās virsmas un visas daļas jātīra vai jāapstrādā ar hermetizējošu sastāvu. Veicot apkalpošanas un remonta darbus, nepieciešams utilizēt visas netīrās daļas, ko nav bijis iespējams apmierinoši notīrīt. Šādas daļas jāievieto hermētiskos maisos un jāutilizē, ievērojot spēkā esošos noteikumus, kas attiecas uz šāda veida atkritumu utilizēšanu.

– Laiku pa laikam notīriet vakuumsūcēja korpusu ar mitru audumu.
- Ja uzlādes kontakti ir netīri, notīriet tos ar sausu audumu.

Tvertnes tirišana (attëls G1–G2)

Lai vakuumsūcējam nodrošinātu maksimālu uzsūkšanas spēju, ik reizi pēc tā lietošanas iztīriet tvertni (1).

• Atveriet aizdares (2) un nonemiet vakuumsūcēja augšējo daļu (5).
  – Izkratiet tvertni (1) virs piemērotas atkritumu tvertnes.
• Vajadzības gadījumā izslaukiet tvertni ar mitru audumu.

Ja nepieciešams, iztīriet filtru (skatīt „Filtra tīrīšana vai nomaiņa (attēli H1–H2)“, Lappuse 211).

– Novietojiet atpakal vakuumsūcēja augšējo daļu (5) un noslēdziet aizdares (2).

Filtra tirišana vai nomaiņa (attēli H1–H2)

Vakuumsūcēja uzūkšanas jauda ir atkarīga no filtra stāvokļa. Tāpēc regulāri tīriet filtru. Ja filtrs ir bojāts, nekavējoties to nomainiet.

• Atveriet aizdares (2) un nonemiet vakuumsūcēja augšējo daļu (5).
• Līdz galam pagrieziet filtru (28) virzienā Gun noņemiet to filtra turētāja (30).
• Sausam filtram: Izkratiet filtra (28) saturu piemērotā atkritumu tvertnē. Sekojiet, lai netiktu bojātas filtra ieloces.

Lai nodrošinātu maksimālu uzsūkšanas jaudu, iztīriet filtra ieloces ar mīkstu suku.

vai

Mitram filtram:

Izskalojiet filtru (28): ar tekošu ūdeni un tad laujiet tam izžūt.

vai Nomainiet bojāto filtru (28).

– Novietojiet filtru (28) uz filtra turētāja (30) un līdz galam pagrieziet virzienā
– Novietojiet atpakal vakuumsūcēja augšējo daļu (5) un noslēdziet aizdares (2). Pārliecinieties, ka aizdares ir droši fiksējušās.

Klūmes

Ja vakuumsūcējs nenodrošina pietiekamu uzsūkšanas jaudu, veiciet šādas pārbaudes.

– Vai tvertne (1) ir pilna? ▷(skatīt „Tvertnes tīrīšana (attēls G1–G2)”, Lappuse 211).
– Vai filtrs (28) ir piesārņots ar putekļiem? ▷(skatīt „Filtra tīrīšana vai nomaiņa (attēli H1–H2)“, Lappuse 211).
– Vai akumulatora uzlādes pakāpe ir pārāk maza? ▷(skatīt „Uzlādējiet akumulatoru”, Lappuse 209).

Lai nodrošinātu optimālu uzsūkšanas jaudu, regulāri iztukšojiet tvertni (1) un iztīriet filtru (28). Ja pēc minētajām darbībām uzsūkšanas jauda vēl joprojām ir nepietiekama, nogādājiet vakuumsūcēju remonta darbnīcā.

Uzglabāšana (skatīt attēlu I)

– levietojiet uzsūkšanas caurules (17) turētājos (21).
– lebīdiet salaidumu sprauslu (15) vienā no uzsūkšanas caurulēm (17).
– levietojiet grīdas sprauslu (16) turētājā (23).
– No apakšas uztiniet uzsūkšanas šlūteni (12) uz turētāja (23) un nostipriniet ar notursaiti (31).
- Puteklsūcēju pārnēsājiet tikai aiz roktura (6) vai siksnas (ja ir).
– Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotu lietošanu.

Piederumu izvēle

Izmantojiet tikai oriğinâlos FEIN piederumus. Piederumiem ir jâbût paredzëtiem noteiktam elektroinstrumenta veidam.

Uzturēšana un klientu apkalpošanas dienests

Lūdzam ṣemt vērā, ka elektroinstrumentu remontu, tehnisko apkopi un pārbaudi drīkst veikt tikai kvalificēti elektrospeciālisti, jo neatbilstošas uzturēšanas gadījumā var rasties nopietns apdraudējums lietotājam. Izmantojot ekstrēmos metāla apstrādes apstāklos, elektroinstrumenta korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Regulāri izpūtiet elektroinstrumenta korpusa iekšieni caur vēdināšanas atverēm ar sausu un saspiestu gaisu, kas ir brīvs no ellas piemaisījumiem.

Apstrādājot ĝipsi saturošus materiālus, elektroinstrumenta iekšienē uz slēdža elementa var nosēsties putekļi un saskarē ar gaisā esošo mitrumu tie var sacietēt. Tas var ietekmēt ieslēgšanas mehānisma darbību. Regulāri izpūtiet elektroinstrumenta korpusa iekšieni caur vēdināšanas atverēm un slēdža elementu ar sausu un saspiestu gaisu, kas ir brīvs no ellas piemaisījumiem.

Izstrādājumi, kas ir bijuši kontaktā ar azbestu, nedrīkst nodot remontā. Ar azbestu piesārņotos izstrādājumus utilizējiet saskaņā ar valstī spēkā esošajiem noteikumiem par azbestu saturošu atkritumu utilizāciju.

Ar remontējamajiem FEIN elektroinstrumentiem un piederumiem griezieties pie jūsu FEIN klientu apkalpošanas dienesta. Adresi atradīsiet internetā saitē

www.fein.com.

Novecošanas un nodiluma gadijumā atjaunojiet uzlīmes un brīdinājumus uz elektroinstrumenta. Aktuālo šī elektroinstrumenta rezerves daļu sarakstu atradīsiet interneta vietnē www.fein.com.

Izmantojiet tikai originālās rezerves daļas.

Izpildijuma galvošana un garantija.

Izstrādājuma garantijas galvošana ir derīga saskaņā ar spēkā esošo likumdošanu tirgū laišanas valstī. Turklāt FEIN garantija tiek nodrošināta saskaņā ar FEIN ražotāja garantijas paziņojumu.

Jums piegādātā elektroinstrumenta komplektācijā var ietilpt tikai daļa no šajā lietošanas instrukcijā aprakstītajiem vai attēlotajiem piederumiem.

Atbilstības deklarācija

CE markējums attiecas tikai uz Eiropas Savienības un EBTA (Eiropas brīvās tirdzniecības asociācija) valstīm un uz izstrādājumiem, kas ir paredzēti ES vai EBTA valstu tirgum. Pēc preču laišanas tirgū ES valstu tirgū CE markējums zaudē savu derīgumu.

CE markējums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un uz izstrādājumiem, kas ir paredzēti Lielbritānijas tirgum. Pēc preču laišanas tirgū Lielbritānijas tirgū CE markējums zaudē savu derīgumu.

FEIN uzņēmums, uzņemoties vienpersonīgu atbildību, paziņo, ka šis izstrādājums atbilst noteikumiem, kas atrodas šīs lietošanas instrukcijas pēdējās lapaspusēs.

Tehniskā dokumentācija:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Transportēšana

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus

ielu transporta plūsmā bez papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesainošanas un markēšanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais vakuumsūcējs, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet vakuumsūcēju un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas uzsūkšanas ierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 212).

正本使用说明书

吸尘器相关安全规章
