Produkto tipas	Belaidis vandens ir dulkių siurblys
Prekės ženklas	Fein
Modelis	ASBS 1810 AS
Bako talpa (bruto)	10 L
Grynoji talpa skysčiams	6 L
Svoris (su akumuliatoriumi)	5,1 – 6,1 kg
Maitinimas	Ličio jonų baterija 18 V (rekomenduojama GBA 18V... arba ProCORE18V...)
Vardinė sunaudojama galia	260 W
Didžiausias vakuumas (siurblys)	90 hPa
Didžiausias srautas (siurblys)	24 L/s (86 m³/h)
Filtravimo klasė	L (kenksmingoms dulkėms, kurių poveikio riba > 1 mg/m³)
Apsaugos klasė	IPX4
Veikimo laikas su vienu akumuliatoriumi	Maždaug 4 min už Ah (pvz., 32 min su 8 Ah)
Triukšmo lygis	79 dB(A)
Vibracijos	< 2,5 m/s²
Pagrindinės funkcijos	Sausas siurbimas, skysčių siurbimas, pūtimas, prijungimas prie elektrinio įrankio
Filtravimo sistema	Filtris be maišelio, plaunamas vandeniu
Automatinis išjungimas	Plūdė, išjungianti, kai pasiekiamas maksimalus užpildymo lygis
Pridedami priedai	Siurbimo žarna, siurbimo adapteris, lenktas antgalis, tiesus antgalis, grindų antgalis, siurbimo vamzdis, tvirtinimo laikikliai, ratukai
Priežiūra ir valymas	Reguliarus bako ir filtro valymas; filtras plaunamas vandeniu
Saugumas	Draudžiama naudoti su degiomis/sprogiosiomis dulkėmis, asbestu; prieš priežiūrą išimti akumuliatorių
Atsarginės dalys ir remonto galimybė	Originalios atsarginės dalys prieinamos svetainėje www.fein.com; remontą atlieka kvalifikuotas specialistas
Bendra informacija	Profesionalus naudojimas statybvietėse, pramonėje ir dirbtuvėse; naudojimo temperatūra nuo -20 iki +50 °C

Dažnai užduodami klausimai - ASBS 1810 AS Fein

Kokia yra bako talpa?

Bako bruto talpa yra 10 litrų, o grynoji talpa skysčiams – 6 litrai.

Kaip įkrauti akumuliatorių?

Naudokite tik rekomenduojamą įkroviklį (pvz., GAL 18...). Įdėkite Ličio jonų akumuliatorių į skyrių atidarę dangtelį. Įkrovos indikatorius rodo lygį.

Kokie akumuliatorių tipai yra suderinami?

Rekomenduojami akumuliatoriai yra GBA 18V... (2-8 Ah) ir ProCORE18V.... Naudokite tik AMPShare serijos akumuliatorius.

Ar galiu siurbti skysčius šiuo siurbliu?

Taip, jis skirtas siurbti nedegius skysčius. Niekada nesiurbkite degių skysčių, pvz., benzino ar tirpiklių. Automatinis išjungimas plūde apsaugo nuo perpildymo.

Kaip išvalyti filtrą?

Atidarykite užraktus, išimkite filtrą sukant, tada paplakite arba nuvalykite šepečiu. Skysčiams – nuplaukite švariu vandeniu ir leiskite išdžiūti. Jei pažeistas, pakeiskite.

Kokia yra šio prietaiso filtravimo klasė?

Siurblys yra L klasės pagal CEI/EN 60335-2-69, tinkamas kenksmingoms dulkėms, kurių poveikio riba > 1 mg/m³.

Ar galima naudoti siurblį su elektriniais įrankiais?

Taip, naudodami siurbimo adapterį galite prijungti įrankius, pvz., dėlionius. Naudokite antrinę oro angą, kad optimizuotumėte siurbimą.

Kaip laikyti siurblį?

Apvyniokite žarną aplink laikiklį, pritvirtinkite vamzdžius ir antgalius skirtuose laikikliuose. Laikykite sausoje vietoje, apsaugotoje nuo oro sąlygų.

Ką daryti, jei siurbimo galia sumažėja?

Patikrinkite, ar bakas pilnas, ar filtras užterštas, ar akumuliatorius išsikrovęs. Reguliariai valykite baką ir filtrą. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kokios yra svarbios saugos instrukcijos?

Niekada nesiurbkite degių, sprogstamųjų dulkių ar asbesto. Prieš bet kokią priežiūrą išimkite akumuliatorių. Naudokite apsaugines priemones ištuštinant ir valant.

NAUDOJIMO INSTRUKCIJA ASBS 1810 AS Fein

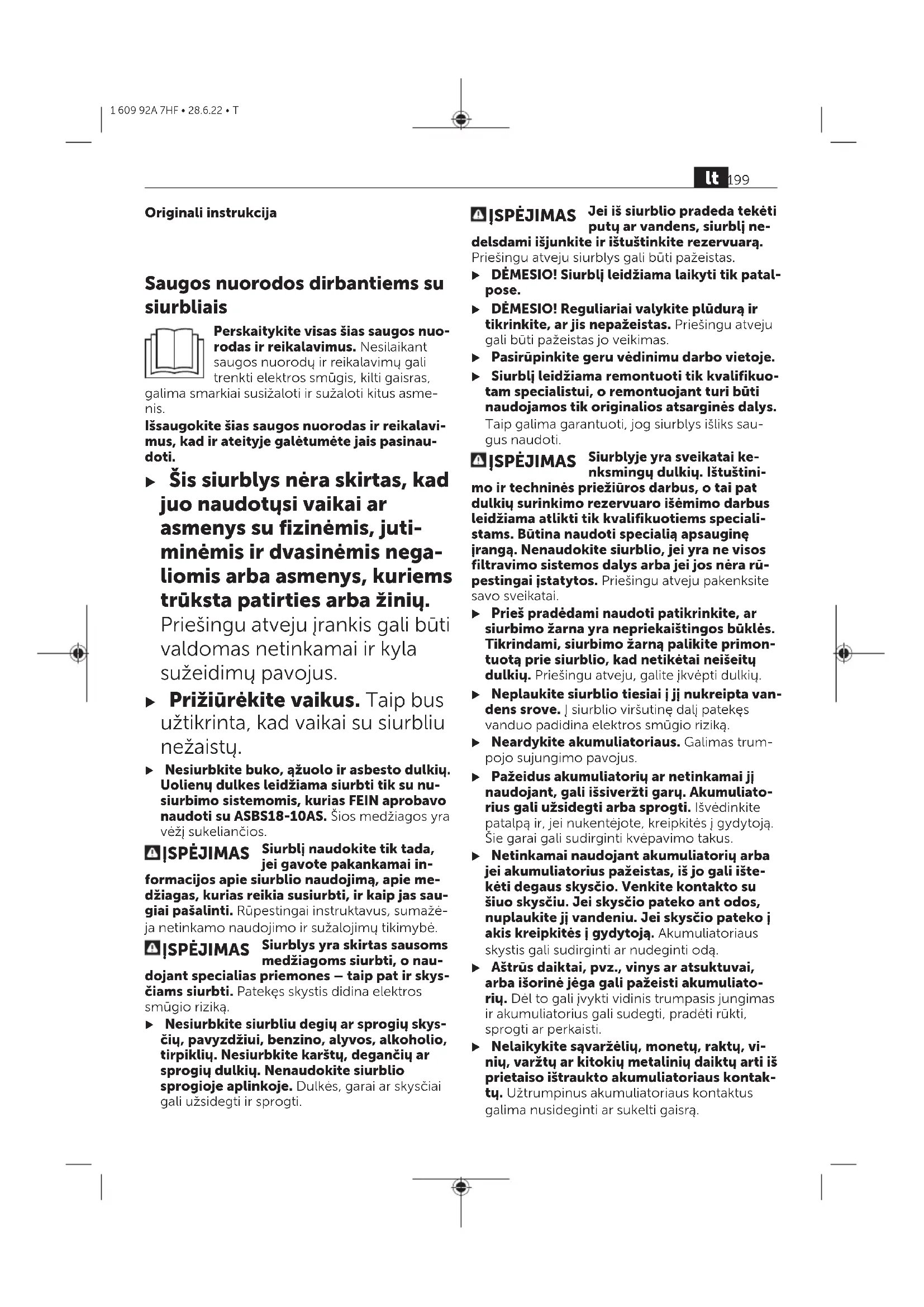

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras,

galima smarkiai susižaloti ir sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavi-mus, kad ir ateityje galėtumėte jais pasinau-doti.

Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, juti-minėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių.

Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

▶ Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų.

Nesiurbkite buko, ažuolo ir asbesto dulkių. Uolienų dulkes leidžiama siurbti tik su nusiurbimo sistemomis, kurias FEIN aprobavo naudoti su ASBS18-10AS. Šios medžiagos yra vėžį sukeliančios.

I SPÉJIMAS Siurbli naudokite tik tada, jei gavote pakankamai informacijos apie siurblio naudojima, apie medžiagas, kurias reikia susiurbti, ir kaip jas saugiai pašalinti. Rüpestingai instruktavus, sumažė- ja netinkamo naudojimo ir sužalojimu tikimybė.

ISPĖJIMAS Siurblys yra skirtas sausoms medžiagoms siurbti, o naudojant specialias priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio rizika.

Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

⚠️ ISPĖJIMAS Jei iš siurblio pradeda tekėti putų ar vandens, siurblį nedelsdami išjunkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

▶ DÈMESIO! Siurblj leidžiama laikyti tik patalpose.
▶ DÉMESIO! Reguliariai valykite plūdurą ir tikrinkite, ar jis nepažeistas. Priešingu atveju gali būti pažeistas jo veikimas.
▶ Pasirūpinkite geru vėdinimu darbo vietoje.
▶ Siurblį leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys.
Taip galima garantuoti, jog siurblys išliks saugus naudoti.

I SPÉJIMAS Siurblyje yra sveikatai kenksmingų dulkių. Ištuštini-mo ir techninės priežiūros darbus, o tai pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys arba jei jos nėra rū-pestingai įstatytos. Priešingu atveju pakenksite savo sveikatai.

Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primon-tuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite jkvėpti dulkių.
▶ Neplaukite siurblio tiesiai j jj nukreipta vandens srove. I siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ište- kėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Aštrüs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vi- nių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontak- tų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.

▶ „AMPShare“ akumuliatorių naudokite tik gamintojo arba „AMPShare Partner“ gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.
- Akumuliatoriui ikrauti naudokite tik gamintojo nurodytą kroviklj. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Prie siurblio neprisukite ir netvirtinkite prie jo kniedėmis jokių lentelių ir ženklių. Pažeidus izoliaciją neužtikrinama apsauga nuo elektros smūgio. Vietoj to naudokite klijuojamąsias lenteles.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblj. Prašome jsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

ISPEJIMAS! Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

ISPÉJIMAS! Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, o tai pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys arba jei jos nėra rūpestingai įstatytos. Priešingu atveju pakenksite savo sveikatai.

Pagal IEC/EN 60335-2-69 L dulkių klasės siurblys, skirtas sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė >1 mg/m³, sausuoju būdu siurbti

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį j paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Siurblys yra skirtas nedegioms sausoms dulkėms ir nedegioms skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Siurblio techninės savybės, susijusios su dulkių surinkimu, yra patikrintos, jis atitinka L dulkių klasę. Jis skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistrų dirbtuvėse ir cechuose. L dulkių klasės siurblį pagal IEC/EN 60335-2-69 leidžiama naudoti tik sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė >1 mg/m³, susiurbti ir nusiurbti.

Siurblj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate ji visiškai įvaldę arba buvote atitinkamai instruktuoti.

Filtravimo sistema yra be dulkių surinkimo mašelio, todėl nereikia jų naudoti. Nešvarumai susirenka ant konteinerio vidinės sienelės.

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemose nurodytus numerius.

(1) Rezervuaras
(2) Siurblio viršutinės dalies užraktas
(3) ljungimo-išjungimo mygtukas
(4) Akumuliatoriaus jkrovos büklés indikatorius
(5) Siurblio viršutinė dalis
(6) Rankena prietaisui nešti
(7) Itvaras siurbimo žarnos/grindų siurbimo antgalių laikikliui tvirtinti
(8) Žarnos tvirtinimo anga
(9) Itvaras siurbimo vamzdžio/tarpų siurbimo antgalių laikikliui tvirtinti
(10) Akumuliatoriaus skyriaus dangtelio atblo-kavimo mygtukas
(11) Akumuliatoriaus skyriaus dangtelis
(12) Siurbiamoji žarna
(13) Nusiurbimo adapteris
(14) Lenktas antgalis
(15) Antgalis tarpams siurbti
(16) Grindų antgalis
(17) Siurbimo vamzdis
(18) Akumuliatoriaus skyrius
(19) Akumuliatorius ^a
(20) Akumuliatoriaus atblokavimo klavišas ^a)
(21) Laikiklis siurbimo vamzdžiui ir antgaliui tar-pams siurbti
(22) Fiksuojamasis varžtas laikikliui (23)

(23) Laikiklis siurbimo žarnai ir antgaliui grindims siurbti
(24) Spaudžiamasis mygtukas
(25) Ratukas
(26) Ratuko jtvaras
(27) Papildoma oro anga

(28) Filtras
(29) Plūduras
(30) Filtro laikiklis
(31) Siurbimo žarnos laikymo kilpa

a) Pavaizduoti ar aprašyti priedai j tiekiamą standar-tinį komplektą nejeina. Visą papildomą įrangą rasi-te mūsų papildomos įrangos programoje.

Techniniai duomenys

Akumuliatorinis skysčių ir sausų dulkių siurblys ASBS18-10AS

Gaminio numeris 9 260 ...
Itampa V 18
Nominali naudojamoji galia W 260
Apsaugos klasė IPX4
Rezervuaro talpa (bruto) l 10
Talpa neto (skystis) l 6
Maks. išretinimas ^A)
– Siurblys ^B)	hPa 90
– Turbina hPa 115
Maks. srautas ^A)
– Siurblys ^B)	l/s 24 m3/h 86
– Turbina	l/s 34 m3/h 122
Dulkių klasė	L
Svoris pagal „EPTA-Procedure 01:2014“	kg 5,1–6,1 ^C)
Rekomenduojama aplinkos temperatūra jkraunant	°C 0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^D) ir sandėliuojant	°C –20 ... +50
Rekomenduojami akumuliatoriai(2–8 Ah)	GBA 18V... ProCORE18V...
Rekomenduojami krovikliai	GAL 18...
Veikimo trukmė vieną kartą jkrovus akum	min/Ah 4

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 8.0Ah.
B) išmatuota su siurbimo žarna (12) ir lenktu antgaliu (14)
C) Priklausomai nuo naudojamo akumuliatoriaus
D) Ribota galia, esant temperatūrai <0 °C

Informacija apie triukšma ir vibracija

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69.

Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju yra 79 dB(A). Paklaida K = 2 dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstoja-masis vektorius) ir paklaida K nustatyta pagal EN 60335-2-69: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Montavimas

▶ Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisda-

mi papildomą jranga arba norėdami siurblj sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų siurblyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai jkraukite.

▶ Siurbliui automatiškai išsijungus, nebe- spauskite jjungimo-išjungimo jungiklio.

Taip galite sugadinti ličio jonų akumuliatorių.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Akumuliatoriaus jkrovos büklès indikatorius

Kai akumuliatorius jstatytas, akumuliatoriaus ikrovos būklę rodo akumuliatoriaus ikrovos būk- lės indikatorius (4), o kai akumuliatorius išimtas – ikrovos būklę rodo pats akumuliatorius.

Akumuliatoriaus jkrovos büklès indikatorius ant siurblio

Jungus siurblj, po vieną aukštyn užsidega ir po vieną žemyn užgęsta 5 žali akumuliatoriaus jkrovos indikatoriai (4). Po to indikatoriai rodo akumuliatoriaus (19) jkrovą.

Akumuliatoriaus ikrovos büklès rodmuo ant akumuliatoriaus

Jei akumuliatorius išimamas iš siurblio, jkrovos būklę gali rodyti ant akumuliatoriaus esantys žali šviesadiodžiai jkrovos būklės indikatoriai. Jei norite, kad būtų parodyta jkrovos būklė, paspauskite jkrovos būklės mygtuką earba Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

LEDs Talpa
Šviečia nuolat 3x žalias 60–100 %
Šviečia nuolat 2x žalias 30–60 %
Šviečia nuolat 1x žalias 5–30 %
Mirksi 1x žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

LEDs Talpa
Šviečia nuolat 5x žalias 80–100 %
Šviečia nuolat 4x žalias 60–80 %
Šviečia nuolat 3x žalias 40–60 %
Šviečia nuolat 2x žalias 20–40 %
Šviečia nuolat 1x žalias 5–20 %
Mirksi 1x žalias 0–5 %

Akumuliatoriaus jdėjimas ir išėmimas (žr. A1–A2 pav.)

▶ Idėdami akumuliatorių nenaudokite jėgos. Akumuliatorius sukonstruotas taip, kad į gaminį jį būtų galima įdėti tik tinkama padėtimi.
Kad dirbtumėte gerai ir saugiai, akumuliatoriaus skyrių ir dėklą visada laikykite švarų.
- Paspauskite atblokavimo mygtuką (10), norė-dami atidaryti akumuliatoriaus skyriaus dangtelį (11).
- Stumkite akumuliatorių (19) į akumuliatoriaus skyrių (18), kol išgirsite, kad jis užsifiksavo.
– Norédami išimti akumuliatorių (19), paspaus-kite ant akumuliatoriaus esantį atblokavimo mygtuką (20) ir ištraukite akumuliatorių iš akumuliatoriaus skyriaus (18).
– Uždarykite akumuliatoriaus skyriaus dangteljā (11).

Laikiklių siurbimo priedams montavimas (žr. B pav.)

– Laikiklj siurbimo vamzdžiui ir antgaliui tarpams siurbti (21) iš viršaus tvirtai stumkite j specialiai tam skirtą įtvarą (9), kol išgirsite, kad užsifiksa-vo.
– Laikiklj siurbimo žarnai ir antgaliui grindims siurbti (23) iš viršaus tvirtai stumkite j specialiai tam skirtą įtvarą (7) ir tvirtai užveržkite fiksuojamajį varžtą (22).

Siurbiamosios žarnos montavimas (žr.C pav.)

– Siurbimo žarną (12) stumkite j žarnos jtvarą (8), kol užsifiksuos abu nusiurbimo žarnos mygtukai (24).

Nuoroda: Dėl dulkių trinties siurbimo žarnoje ir papildomoje įrangoje siurbiant susidaro elektrostatinė jkrova, kurią naudotojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplinkos įtakos ir kūno jautrumo).

Siurbimo priedų montavimas

Siurbimo žarna (12) yra su sąvaržų sistema, kuria galima prijungti siurbimo papildomą jrangą (nusiurbimo adapterį (13), lenktą antgalį (14)).

Nusiurbimo adapterio arba lenkto antgalio montavimas (žr. D pav.)

• Nusiurbimo adapterj (13) arba lenktą antgalj (14) jstatykite ant siurbimo žarnos (12) - turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (24).
  – Norėdami išmontuoti, j vidų spauskite mygtukus (24) ir atskirkite konstrukcines dalis.

Antgalių ir vamzdžių montavimas

- Jei reikia, siurbimo vamzdžius (17) tvirtai jstatykite vieną i kitą, o tada - tvirtai j lenktą antgalį (14).

- Antgalj grindims siurbti (16) arba antgalj tarpams siurbti (15) tvirtai jstatykite j siurbimo vamzdj (17) arba lenktą antgalj (14).

Ratukų montavimas (žr. E pav.)

4 ratukų (25) tvirtinamuosius kaiščius įstatykite į ratukų įtvarus (26) – turite girdėti, kaip jie užsifik-savo.

Taip pat galima naudoti ir kitus, EN 12529 (tvirtinamojo kaiščio skersmuo 11 mm) standartą atitinkančius, ratukus.

▶ Prieš pradėdami dirbti su siurbliu, patikrinkite, ar veikia ratukų stabdžiai.

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą jrangą arba norėdami siurblj sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.
- Darbo vietą laikykite švarią ir sutvarkytą, nes iškyla užkliuvimo pavojus.

Paruošimas naudoti

▶ Siurblj be filtro naudoti draudžiama.
▶ Naudokite tik nepažeistus filtrus (be įtrūkių, skylių ir pan.). Pažeistą filtrą nedelsdami pakeiskite.
▶ Prieš pradėdami siurbti įsitikinkite, kad tvirtai sumontuotas filtravimo mazgas.
Prieš pradėdami siurbti įsitikinkite, kad akumuliatoriaus skyriaus dangtelis saugiai uždarytas.
▶ Prašome išsiaiškinti apie jūsų šalyje galiojančias direktyvas ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

Sprogioje aplinkoje siurblį naudoti draudžiama. Kad užtikrintumėte optimalią siurbimo galią, nuo siurbimo žarnos laikiklio (23) visada nuvyniokite visą siurbimo žarną (12).

ljungimas ir išjungimas

Norėdami siurblį jjungti, paspauskite jjungimo- išjungimo mygtuką (3).

Norėdami siurblį išjungti, dar kartą paspauskite jjungimo-išjungimo mygtuką (3).

Dėl saugumo siurblys nejsijungia, jei jjungimo-iš-jungimo mygtukas (3) spaudžiamas ilgiau kaip 5 s.

Sausų dulkių siurbimas

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių (žr. F pav.)

▶ Jei panaudotas oras išleidžiamas atgal j patalpą, tai turi būti pakankama patalpos ve-

ntiliacijos norma (L). Laikykitės atitinkamų nacionalinių direktyvų.

– Sumontuokite nusiurbimo adapterj (13) arba lenktą antgalį (14) (žr. „Nusiurbimo adapterio arba lenkto antgalio montavimas (žr. D pav.)“, Puslapis 202).
- Nusiurbimo adapterj (13) arba lenktą antgalj (14) jstatykite j elektrinio jrankio nusiurbimo atvamzdj.

Tik naudojant nusiurbimo adapterj (13):

Nuoroda: dirbant su elektriniais įrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą (27), esančią ant nusiurbimo adapterio (13). Tokiu būdu pagerinama siurblio ir elektrinio įrankio bendra galia. Tuo tikslu sukite žiedą, dengiantį papildomą oro angą (27), kol anga pasidarys maksimali.

Skysčių siurbimas

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

Prieš pradedant siurbti skysčius

– Ištuštinkite konteinerj (1).
– Išvalykite pagrindinį filtrą (28) ir vėl įdėkite jį i siurblį (žr. „Filtro valymas/keitimas (žr. H1–H2 pav.)”, Puslapis 204).

Siurblys yra su plūduru (29). Kai pasiekiamas maksimalus pripildymo aukštis, siurbimas sustabdomas.

Po kiekvieno skysčių siurbimo

• Ištuštinkite konteinerj (1).
  – Iš filtro (28) išpilkite vandenj.

Siekiant išvengti pelėsių susidarymo po skysčių siurbimo

– Nukelkite siurblio viršutinę dalj (5) ir palikite, kad gerai išdžiūtų.
– Nuimkite filtrą (28) ir jį taip pat palikite, kad gerai išdžiūtų (žr. „Filtro valymas/keitimas (žr. H1–H2 pav.)“, Puslapis 204).

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurbli sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

- Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtu švarūs.

Jei techninės priežiūros darbus atlieka naudotojas, siurblį reikia išmontuoti, išvalyti ir atlikti techninę priežiūrą, jei ją atliekant nebus keliamas pavojus techninę priežiūrą atliekančiam personalui ar kitiems asmenims. Prieš išmontuojant siurblį reikia išvalyti, kad būtų išvengta galimų pavojų. Patalpa, kurioje išmontuojamas siurblys, turi būti gerai vėdinama. Atlikdami techninės priežiūros darbus dévėkite asmenines apsaugines priemo- nes. Atlikus techninės priežiūros darbus reikia iš- valyti techninės priežiūros zoną.

Bent kartą metuose gamintojas ar įgaliotas as-muo privalo atlikti siurblio techninių savybių, susijusių su dulkių surinkimu, patikrinimą, pvz., ar nepažeistas filtras, ar siurblys sandarus, kaip veikia kontrolinis įtaisas.

L klasės siurblius, kurie buvo užterštoje aplinkoje, reikia nuvalyti iš išorės, taip pat reikia nuvalyti arba apdoroti sandarinamosiomis medžiagomis visas mašinos dalis. Atliekant techninės priežiūros ir remonto darbus visas užterštas dalis, kurių nebegalima tinkamai išvalyti, reikia šalinti. Šias dalis reikia šalinti nepralaidžiuose maišeliuose, laikantis tokių atliekų šalinimo taisyklių.

– Retkarčiais nuvalykite siurblio korpusą drėgna šluoste.
– Užterštus jkrovimo kontaktus nuvalykite sausa šluoste.

Rezervuaro valymas (žr. G1–G2 pav.)

Kad siurblio našumas išliktų optimalus, kontinerį (1) išvalykite po kiekvieno naudojimo.

• Atspauskite užraktus (2) ir nuimkite siurblio viršutinę dalj (5).
  – Konteinerj (1) iškratykite virš specialaus atlieku konteinerio.
  – Jei reikia, konteinerj išvalykite drėgna šluoste. Jei reikia, išvalykite filtrą (žr. „Filtro valymas/keitimas (žr. H1–H2 pav.)“, Puslapis 204).
  – Vėl uždėkite siurblio viršutinę dalį (5) ir užspauskite užraktus (2).

Filtro valymas/keitimas (žr. H1–H2 pav.)

Siurbimo galia priklauso nuo filtro būsenos. Todėl filtrą reguliariai valykite.

Pažeistą filtrą nedelsdami pakeiskite.

• Atspauskite užraktus (2) ir nuimkite siurblio viršutinę dalj (5).
• Sukite filtrą (28) iki atramos Ğryptimi ir nuim-kite jj nuo filtro laikiklio (30).
  – Filtras sausas: Kad nukratytumėte dulkes, filtrą (28) pastuk-senkite j specialų atliekų konteinerį. Saugokite, kad nepažeistumėte filtro plokštelių. Norėdami išlaikyti maksimalią siurbimo jėgą, minkštu šepetėliu nuvalykite filtro plokšteles.

arba

Filtras drègnas:

Filtrą (28) išplaukite po tekančiu vandeniu ir tada gerai išdžiovinkite.

arba

Pažeistą filtrą (28) pakeiskite.

• Istatykite filtrą (28) j filtro laikiklj (30) ir sukite iki atramos 📄kryptimi.
  – Vél uždėkite siurblio viršutinę dalį (5) ir užspauskite užraktus (2).

Isitikinkite, kad gerai užsifiksavę visi užraktai.

Triktys

Jei siurbimo našumas nepakankamas, patikrinkite:

– Ar neprisipildė konteineris (1)?
▷(žr. „Rezervuaro valymas (žr. G1–G2 pav.)“, Puslapis 204).
– Ar filtras (28) neužterštas dulkėmis?
▷(žr. „Filtro valymas/keitimas (žr. H1–H2 pav.)“, Puslapis 204).
– Ar per mažai jkrautas akumuliatorius?
▷(žr. „Akumuliatoriaus jkrovimas“, Pus-lapis 201).

Regularus kontinerio (1) ištuštinimas ir filtro (28) valymas garantuoja optimalią siurbimo galią.

Jei siurbimo našumas vis tiek nepakankamas, siurblj pristatykite j klientų aptarnavimo skyrių.

Laikymas (žr. I pav.)

• Siurbimo vamzdžius (17) jstatykite j laikiklius (21).
• Antgalj tarpams siurbti (15) jstatykite j siurbimo vamzdj (17).
• Grindų antgalį (16) įstatykite į laikiklj (23).
  – Siurbimo žarną (12) iš apačios apvyniokite apie laikiklj (23) ir pritvirtinkite kilpą (31).
• Siurblj neškite tik už rankenos (6) arba diržo prietaisui nešti (jei yra).
  – Siurblį pastatykite sausoje patalpoje ir imkitės priemonių, kad juo nesinaudotų pašaliniai asmenys.

Papildomos jrangos parinktis

Naudokite tik originalią FEIN papildoma jranga. Papildoma jranga turi būti skirta elektrinio jrankio tipui.

Einamasis remontas ir klientų aptarnavimo tarnyba

Elektrinius įrankiu remontuoti, atlikti jų techninę priežiūrą ir tikrinti leidžiama tik kvalifikuotiems elektrikams, nes dėl netinkamo remonto naudo-tojui gali iškilti didelis pavojus.

Apdorojant metalus elektrinio jrankio viduje gali nusėsti laidžios dulkės. Per ventiliacines angas sausu suslėgtu oru, kuriame nėra alyvos, dažnai prapūskite elektrinio jrankio vidų.

Apdorojant medžiagas, kurių sudėtyje yra gipso, elektrinio įrankio viduje ir ant jungimo elemento gali nusėsti dulkių, kurios, veikiamos oro drėg-mės, gali sukietėti. Dėl to gali būti pakenkta per-jungimo mechanizmui. Per ventiliacines angas ir jungimo elementą sausu suslėgtu oru, kuriame nėra alyvos, dažnai prapūskite elektrinio įrankio vidų.

Gaminius, kurie kontaktavo su asbestu, remon- tuoti draudžiama. Asbestu užterštus gaminius ša- linkite laikydamiesi šalyje galiojančiu atlieku, ku- riose yra asbesto, šalinimo taisykliu.

Dėl FEIN elektrinių įrankių ir papildomos įrangos remonto prašome kreiptis į savo FEIN klientų aptarnavimo tarnybą. Adresą rasite internete

www.fein.com.

Jei ant elektrinio įrankio esantys lipdukai ir įspėjamieji nurodymai pasenę ir susidėvėję, juos pakeiskite.

Galiojantį šio elektrinio įrankio atsarginių dalių sąrašą rasite internete

www.fein.com.

Naudokite tik originalias atsargines dalis.

Garantija

Garantija gaminiui galioja pagal atitinkamoje šalyje įstatymais patvirtintas pateikimo j rinką taisykles. Be to, FEIN suteikia garantiją pagal FEIN ga-mintojo garantijos deklaraciją.

Jūsų elektrinio įrankio pristatytame komplekte gali būti tik kai kurios šioje naudojimo instrukcijo-je aprašytos arba pavaizduotos papildomos įrangos dalys.

Atitikties deklaracija

CE atitikties deklaracija galioja tik Europos Są-jungos šalyse ir EFTA („European Free Trade As-sociation“) ir tik tiems gaminiams, kurie yra skirti ES arba EFTA rinkai.

Gaminj pateiktus j ES rinką, UKCA ženklas nustoja galioti.

UKCA deklaracija galioja tik Britanijos rinkai (Anglija, Velsas ir Škotija) ir tik tiems gaminiams, kurie yra skirti Britanijos rinkai.

Pateikus gaminj j Britanijos rinką, CE ženklas nustoja galioti.

Imone FEIN atsakingai pareiškia, kad šis gaminys atitinka paskutiniame šios naudojimo instrukcijos puslapyje pateiktus privalomus reikalavimus.

Techninė dokumentacija laikoma:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Transportavimas

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina at-sižvelgti j pakuotei ir ženklinimui taikomus ypa-tingus reikalavimus. Būtina, kad rengiant siunta dalyvautų pavojingų krovinių gabenimo speciali- tas.

Siųskite tik tokius akumuliatorius, kurių nepažeis- tas korpusas. Apklijuokite kontaktus ir supakuo- kite akumuliatorių taip, kad jis pakuotėje nejudė- tų. Taip pat laikykitės ir esamų papildomų nacio- nalinių taisyklių.

Šalinimas

Siurbliai, akumuliatoriai, papildoma jranga ir pa-kuotės turi būti ekologiškai utilizuojami.

Siurblių, akumuliatorių bei baterijų nemeskite j buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti siurbliai ir pagal 2006/66EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės jrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 205).

Instrukcijas oriğinälvalodā
