Producttype	Draadloze water- en stofzuiger
Merk	Fein
Model	ASBS 1810 AS
Inhoud van de bak (bruto)	10 L
Netto capaciteit voor vloeistoffen	6 L
Gewicht (met accu)	5,1 – 6,1 kg
Voeding	Lithium-ion accu 18 V (aanbevolen GBA 18V... of ProCORE18V...)
Nominaal opgenomen vermogen	260 W
Max. onderdruk (stofzuiger)	90 hPa
Max. luchtdebiet (stofzuiger)	24 L/s (86 m³/h)
Filterklasse	L (voor schadelijke stof met blootstellingsgrenswaarde > 1 mg/m³)
Beschermingsgraad	IPX4
Accuduur per lading	Ongeveer 4 min per Ah (bijv. 32 min met 8 Ah)
Geluidsniveau	79 dB(A)
Trillingen	< 2,5 m/s²
Hoofdfuncties	Droogzuigen, vloeistofzuigen, blazen, aansluiting op elektrisch gereedschap
Filtersysteem	Zakloos filter, wasbaar in water
Automatische uitschakeling	Vlotter voor uitschakeling bij maximale vulhoogte
Meegeleverde accessoires	Zuigslang, zuigadapter, gebogen mondstuk, recht mondstuk, vloermondstuk, zuigbuis, bevestigingssteunen, wieltjes
Onderhoud en reiniging	Regelmatig reinigen van de tank en het filter; filter wasbaar in water
Veiligheid	Gebruik verboden voor brandbare/explosieve stoffen, asbest; accu verwijderen voor onderhoud
Reserveonderdelen en repareerbaarheid	Originele reserveonderdelen beschikbaar op www.fein.com; reparatie door gekwalificeerde vakman
Algemene informatie	Professioneel gebruik op bouwplaatsen, industrie en werkplaatsen; gebruikstemperatuur -20 tot +50 °C

Veelgestelde vragen - ASBS 1810 AS Fein

Wat is de inhoud van de tank?

De tank heeft een bruto inhoud van 10 liter en een netto capaciteit van 6 liter voor vloeistoffen.

Hoe laad ik de accu op?

Gebruik alleen een aanbevolen lader (bijv. GAL 18...). Plaats de Lithium-ion accu in het compartiment nadat u het deksel heeft geopend. De laadindicator toont het niveau.

Welke accutypen zijn compatibel?

De aanbevolen accu's zijn de GBA 18V... (2-8 Ah) en de ProCORE18V.... Gebruik uitsluitend accu's uit de AMPShare-serie.

Kan ik vloeistoffen opzuigen met deze stofzuiger?

Ja, hij is ontworpen om niet-brandbare vloeistoffen op te zuigen. Zuig nooit brandbare vloeistoffen zoals benzine of oplosmiddelen op. De automatische uitschakeling via vlotter voorkomt overlopen.

Hoe reinig ik het filter?

Open de sluitingen, verwijder het filter door het te draaien, klop het dan uit of borstel het. Voor vloeistoffen, spoel het af met schoon water en laat het drogen. Vervang het als het beschadigd is.

Wat is de filterklasse van dit apparaat?

De stofzuiger is klasse L volgens IEC/EN 60335-2-69, geschikt voor schadelijke stof met een blootstellingsgrenswaarde > 1 mg/m³.

Kan de stofzuiger worden gebruikt met elektrisch gereedschap?

Ja, dankzij de zuigadapter kunt u gereedschap zoals decoupeerzagen aansluiten. Gebruik de secundaire luchtopening om de zuigkracht te optimaliseren.

Hoe berg ik de stofzuiger op?

Rol de slang rond de houder, bevestig de buizen en mondstukken in de daarvoor bestemde houders. Berg hem op in een droge plaats, beschut tegen weersinvloeden.

Wat te doen als de zuigkracht afneemt?

Controleer of de tank vol is, of het filter verstopt is, of de accu zwak is. Reinig de tank en het filter regelmatig. Als het probleem aanhoudt, neem contact op met de klantenservice.

Wat zijn de belangrijke veiligheidsvoorschriften?

Zuig nooit brandbare, explosieve stoffen of asbest op. Verwijder de accu vóór onderhoud. Draag beschermende uitrusting bij het legen en reinigen.

GEBRUIKSAANWIJZING ASBS 1810 AS Fein

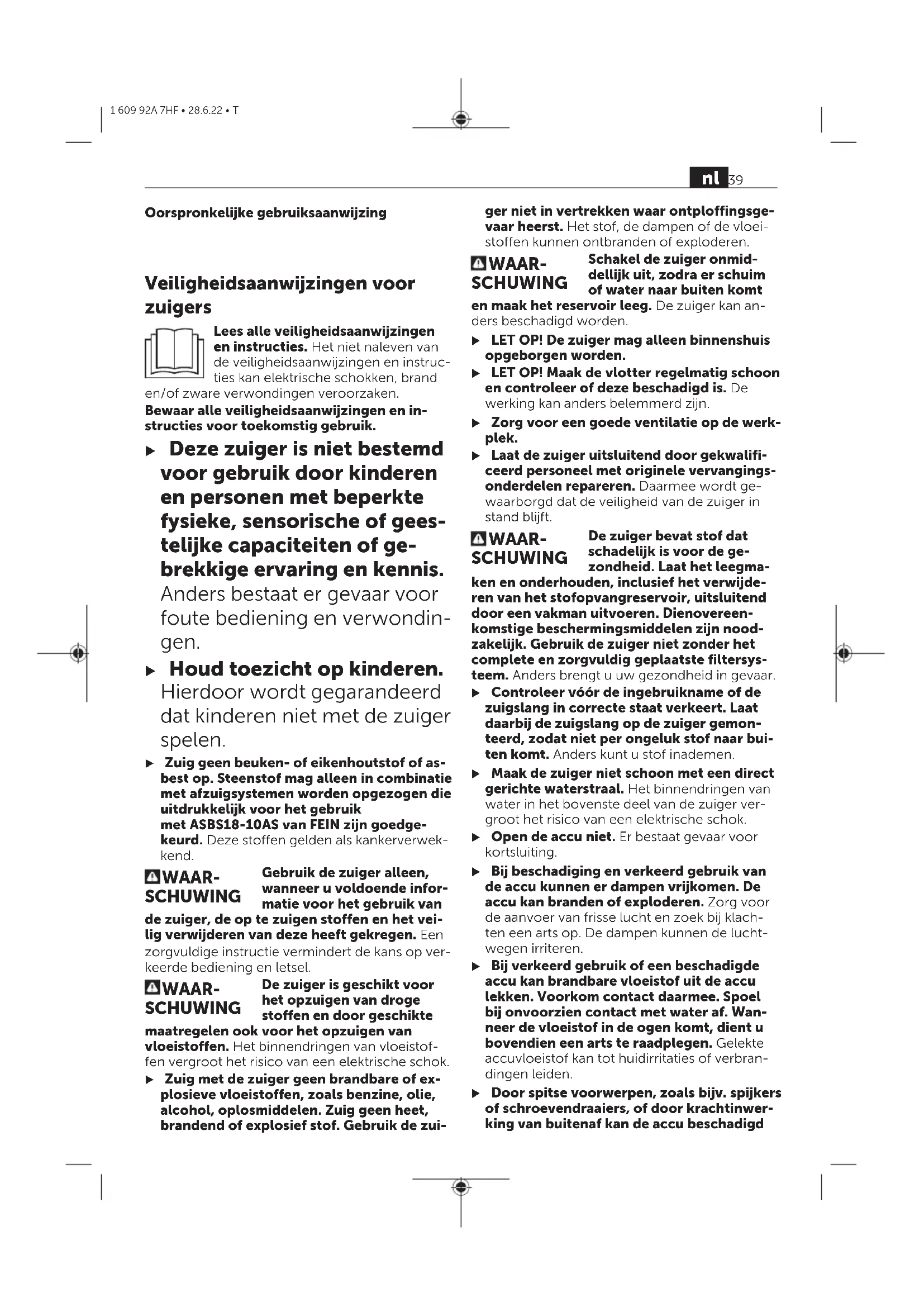

Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen voor zuigers

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

- Deze zuiger is niet bestemd voor gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis.

Anders bestaat er gevaar voor foute bediening en verwondingen.

Houd toezicht op kinderen. Hierdoor wordt gegarandeerd dat kinderen niet met de zuiger spelen.

- Zuig geen beuken- of eikenhoutstof of asbest op. Steenstof mag alleen in combinatie met afzuigsystemen worden opgezogen die uitdrukkelijk voor het gebruik met ASBS18-10AS van FEIN zijn goedgekeurd. Deze stoffen gelden als kankerverwekkend.

WAAR- SCHUWING

Gebruik de zuiger alleen, wanneer u voldoende informatie voor het gebruik van de zuiger, de op te zuigen stoffen en het veilig verwijderen van deze heeft gekregen. Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

WAAR- SCHUWING

De zuiger is geschikt voor het opzuigen van droge stoffen en door geschikte

maatregelen ook voor het opzuigen van vloeistoffen. Het binnendringen van vloeistof- fen vergroot het risico van een elektrische schok.

- Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zui-

ger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

WAAR- SCHUWING

Schakel de zuiger onmid-dellijk uit, zodra er schuim of water naar buiten komt

en maak het reservoir leeg. De zuiger kan anders beschadigd worden.

LET OP! De zuiger mag alleen binnenshuis opgeborgen worden.
▶ LET OP! Maak de vlotter regelmatig schoon en controleer of deze beschadigd is. De werking kan anders belemmerd zijn.
- Zorg voor een goede ventilatie op de werkplek.
Laat de zuiger uitsluitend door gekwalificeerd personeel met originele vervangingsonderdelen repareren. Daarmee wordt gewaarborgd dat de veiligheid van de zuiger in stand blijft.

WAAR- SCHUWING

De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegma-

ken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

▶ Controleer vóór de ingebruikname of de zuigslang in correcte staat verkeert. Laat daarbij de zuigslang op de zuiger gemon-teerd, zodat niet per ongeluk stof naar bui- ten komt. Anders kunt u stof inademen.
▶ Maak de zuiger niet schoon met een direct gerichte waterstraal. Het binnendringen van water in het bovenste deel van de zuiger vergroot het risico van een elektrische schok.
▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.
- Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd

worden. Er kan een interne kortsluiting ont- staan en de accu doen branden, roken, explo- deren of oververhitten.

Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
- Gebruik de AMPShare-accu alleen in producten van de fabrikant of van de AMPShare-partners. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
Laad de accu's alleen op met oplaadapparaten die door de fabrikant aangeraden worden. Door een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat bij gebruik met andere accu's brandgevaar.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht.

Er bestaat gevaar voor explosie en kortsluiting.

▶ Schroef of klink geen plaatjes en symbolen op de zuiger. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik in plaats hiervan stickers.

Symbolen

De volgende symbolen kunnen voor het gebruik van de zuiger van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u de zuiger beter en veiliger te gebruiken.

Symbolen en hun betekenis

WAARSCHUWING! Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

WAARSCHUWING! De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

Symbolen en hun betekenis

Zuiger van stofklasse L conform IEC/EN 60335-2-69 voor het droog opzuigen van voor de gezondheid schadelijk stof met een expositiegrenswaarde >1 mg/m³

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

De zuiger is bestemd voor het opnemen, opzui-gen, transporteren en afscheiden van niet-brandbaar droog stof, niet-brandbare vloeistoffen en een water-lucht-mengsel. De zuiger is stoftechnisch gekeurd en behoort tot stofklasse L. Deze is geschikt voor de verhoogde belastingen bij industrieel gebruik, bijv. in ambacht, industrie en werkplaatsen.

Zuigers van stofklasse L volgens IEC/EN 60335-2-69 mogen uitsluitend worden gebruikt voor het opzuigen en afzuigen van voor de gezondheid schadelijk stof met een expositiegrenswaarde >1 mg/m ^3 .

Gebruik de zuiger alleen, wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.

Het stofzakloze filtersysteem bespaart het gebruik van stofzakken. Het vuil wordt bij de binnenwand van het reservoir verzameld.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de zuiger op de pagina's met afbeeldingen.

(1) Reservoir
(2) Sluiting voor bovenstuk van zuiger
(3) Aan/uit-toets
(4) Accu-oplaadaanduiding
(5) Bovenstuk van zuiger
(6) Draaggreep
(7) Opname voor zuigslang-/vloerzuigmondhouder
(8) Slangopname
(9) Opname voor zuigbuis-/spleetzuigmondhouder
(10) Ontgrendelingstoets accuvakdeksel
(11) Accuvakdeksel
(12) Zuigslang
(13) Afzuigadapter
(14) Gebogen zuigmond

nl

(15) Spleetzuigmond
(16) Vloerzuigmond
(17) Zuigbuis
(18) Accuschacht
(19) Accu ^a)
(20) Accu-ontgrendelingstoets ^a1
(21) Houder voor zuigbuis en spleetzuigmond
(22) Vastzetschroef voor houder (23)
(23) Houder voor zuigslang en vloerzuigmond
(24) Drukknop

(25) Loopwiel
(26) Loopwielopname
(27) Valse-luchtopening
(28) Filter
(29) Vlotter
(30) Filterhouder
(31) Vasthoudlus van zuigslang

a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Accu-alleszuiger ASBS18-10AS

Productnummer 9 260 ...
Spanning V 18
Nominaal opgenomen vermogen W 260
Isolatieklasse IPX4
Inhoud reservoir (bruto) I 10
Nettovolume (vloeistof) I 6
Max. onderdruk ^A)
- Zuiger ^B)	hPa 90
- Turbine hPa 115
Max. debiet ^A)
- Zuiger ^B)	l/s 24 m3/h 86
- Turbine	l/s 34 m3/h 122
Stofklasse	L
Gewicht volgens EPTA-Procedure 01:2014	kg 5,1–6,1 ^C)
Aanbevolen omgevingstemperatuur bij het opladen	°C 0 ... +35
Toegestane omgevingstemperatuur tijdens gebruik ^D) en bij opslag	°C –20 ... +50
Aanbevolen accu's(2–8 Ah)	GBA 18V... ProCORE18V...
Aanbevolen oplaadapparaten	GAL 18...
Gebruiksduur per acculading	min/Ah 4

A) Gemeten bij 20–25 °C met accu GBA 18V 8.0Ah.
B) gemeten met zuigslang (12) en gebogen zuigmond (14)
C) afhankelijk van gebruikte accu
D) Beperkt vermogen bij temperaturen <0 °C.

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald volgens EN 60335-2-69.

Het A-gewogen geluidsdrukniveau van de zuiger bedraagt typisch 79 dB(A). Onzekerheid K = 2 dB. Het geluidsniveau bij het werken kan de aangegeven waarden overschrijden. Draag gehoorbescherming!

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60335-2-69:

a_h<2.5 m/s^2,K=1.5 m/s^2.

Montage

▶ Verwijder de accu, voordat u de zuiger onderhoudt of reinigt, apparaatinstellingen uitvoert, accessoires verwisselt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Accu opladen

- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen de-

ze oplaadapparaten zijn afgestemd op de bij uw zuiger gebruikte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op.

▶ Blijf na het automatisch uitschakelen van de zuiger niet op de aan/uit-toets drukken.

De accu kan anders beschadigd worden.

Een duidelijk kortere gebruiksduur na het opla- den duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Accu-oplaadaanduiding

Bij geplaatste accu kunt u de laadtoestand op de accu-oplaadaanduiding (4) van de zuiger zien, bij weggenomen accu op de accu zelf.

Accu-oplaadaanduiding op de zuiger

Na het inschakelen van de zuiger lichten de 5 groene LED's van de accu-oplaadaanduiding (4) afzonderlijk op- en aflopend op. Vervolgens ge- ven de LED's de laadtoestand van de accu (19) aan.

Accu-oplaadaanduiding op de accu

Als de accu uit de zuiger wordt genomen, kan de laadtoestand door de groene LED's van de oplaadaanduiding op de accu worden aangegeven.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te geven.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden.

Accutype GBA 18V...

LED's Capaciteit
Permanent licht 3x groen 60	-100 %
Permanent licht 2x groen 30	-60 %
Permanent licht 1x groen 5	-30 %
Knipperlicht 1x groen 0	-5 %

Accutype ProCORE18V...

LED's Capaciteit
Permanent licht 5x groen 80	-100 %
Permanent licht 4x groen 60	-80 %
Permanent licht 3x groen 40	-60 %
Permanent licht 2x groen 20	-40 %

LED's Capaciteit
Permanent licht 1x groen 5–20 %
Knipperlicht 1x groen 0–5 %

Accu plaatsen of verwijderen (zie afbeeldingen A1–A2)

• Gebruik bij het inzetten van de accu geen geweld. De accu is zo geconstrueerd dat deze alleen in de juiste positie in het product kan worden gestoken.
  Houd het accuvak en de accuschacht altijd schoon en droog, om goed en veilig te werken.
• Druk op de ontgrendelingstoets (10) om het accuvakdeksel (11) te openen.
• Schuif de accu (19) in de accuschacht (18) tot deze hoorbaar vastklikt.
• Voor het verwijderen van de accu (19) drukt u op de ontgrendelingstoets (20) op de accu en trekt u deze uit de accuschacht (18).
• Sluit het accuvakdeksel (11).

Houders voor zuigaccessoires monteren (zie afbeelding B)

• Schuif de houder (21) voor zuigbuis en spleetzuigmond stevig van bovenaf in de daarvoor bestemde opname (9) tot deze vastklikt.
• Schuif de houder (23) voor zuigslang en vloerzuigmond stevig van bovenaf in de daarvoor bestemde opname (7) en draai de vastzet-schroef (22) vast.

Zuigslang monteren (zie afbeelding C)

- Steek de zuigslang (12) in de slangopname (8) tot de beide drukknoppen (24) van de afzuigslang vastklikken.

Aanwijzing: Bij het zuigen ontstaat door de wrijving van het stof in de zuigslang en -accessoires een elektrostatische oplading die de gebruiker in de vorm van statische ontlading kan voelen (afhankelijk van invloeden van buitenaf en lichamelijke gesteldheid).

Zuigaccessoires monteren

De zuigslang (12) is voorzien van een clipsysteem waarmee zuigaccessoires (afzuigadapter (13), gebogen zuigmond (14)) kunnen worden aangesloten.

Afzuigadapter of gebogen zuigmond monteren (zie afbeelding D)

• Steek de afzuigadapter (13) of de gebogen zuigmond (14) op de zuigslang (12) tot de beide drukknoppen (24) van de zuigslang hoorbaar vastklikken.
• Voor demonteren drukt u de drukknoppen (24) naar binnen en trekt u de onderdelen uit elkaar.

Zuigmonden en buizen monteren

• Steek indien nodig de zuigbuizen (17) stevig in elkaar en vervolgens stevig op de gebogen zuigmond (14).
• Steek de vloerzuigmond (16) of de spleetzuigmond (15) stevig op de zuigbuis (17) of de gebogen zuigmond (14).

Loopwielen monteren (zie afbeelding E)

Steek de 4 bevestigingspennen van de loopwielen (25) in de loopwielopnamen (26) tot deze hoorbaar vastklikken. Er kunnen ook andere loopwielen conform Norm EN 12529 (diameter bevestigingspen 11 mm) worden gebruikt.

▶ Controleer of de wielremmen correct werken, voordat u de zuiger gebruikt.

Gebruik

▶ Verwijder de accu, voordat u de zuiger onderhoudt of reinigt, apparaatinstellingen uitvoert, accessoires verwisselt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.
▶ Let vanwege struikelgevaar op een schone en opgeruimde werkomgeving.

Ingebruikname

▶ De zuiger mag niet zonder filter worden gebruikt.
- Gebruik uitsluitend een onbeschadigd filter (geen scheuren, geen gaatjes enz.). Vervang een beschadigd filter onmiddellijk.
Zorg er vóór het zuigen voor dat de filter-eenheid stevig gemonteerd is.
Zorg er vóór het zuigen voor dat het accuvakdeksel goed is gesloten.
Stel u op de hoogte van de in uw land geldende regels en wetten ten aanzien van de omgang met stof dat schadelijk voor de gezondheid is.

De zuiger mag nooit worden gebruikt in vertrekken waar ontploffingsgevaar heerst.

Om een optimale zuigcapaciteit te waarborgen, moet u de zuigslang (12) altijd helemaal van de zuigslanghouder (23) afrollen.

In-/uitschakelen

Om de zuiger in te schakelen drukt u kort op de aan/uit-toets (3).

Om de zuiger uit te schakelen drukt u opnieuw op de aan/uit-toets (3).

Uit veiligheidsoverwegingen wordt de zuiger niet ingeschakeld, wanneer langer dan 5 seconden op de aan/uit-toets (3) wordt gedrukt.

Droog zuigen

Vrijkomend stof van lopende elektrische gereedschappen afzuigen (zie afbeelding F)

• Wanneer de afvoerlucht naar de ruimte wordt teruggeleid, moet de luchtverversing (L) van de ruimte voldoende zijn. Neem de in uw land geldende voorschriften in acht.
• Monteer de afzuigadapter (13) of de gebogen zuigmond (14) (zie „Afzuigadapter of gebogen zuigmond monteren (zie afbeelding D)“, Pagina 42).
• Steek de afzuigadapter (13) of de gebogen zuigmond (14) in de afzuigaansluiting van het elektrische gereedschap.

Alleen bij gebruik van de afzuigadapter (13):

Aanwijzing: Bij het werken met elektrische gereedschappen waarvan de luchttoevoer in de zuigslang gering is (bijv. decoupeerzagen, schuurmachines enz.), moet de valse-luchtopening (27) van de afzuigadapter (13) geopend worden. Daardoor wordt het totale vermogen van de zuiger en van het elektrische gereedschap verbeterd. Draai hiervoor de ring over de valse-luchtopening (27) tot een maximale opening ontstaat.

Nat zuigen

- Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

Vóór het nat zuigen

• Maak het reservoir (1) leeg.
• Reinig de filter (28) en plaats deze weer in de zuiger (zie „Filter reinigen/verwisselen (zie afbeeldingen H1–H2)“, Pagina 44).

De zuiger is uitgerust met een vlotter (29). Als het maximale niveau is bereikt, wordt het zuigen gestopt.

Telkens na het nat zuigen

• Maak het reservoir (1) leeg.
• Verwijder het water uit de filter (28).

Na het nat zuigen ter voorkoming van schimmelvorming

• Pak het bovenstuk van de zuiger (5) af en laat het goed drogen.
• Neem de filter (28) eruit en laat deze ook goed drogen (zie „Filter reinigen/verwisselen (zie afbeeldingen H1–H2)“, Pagina 44).

Onderhoud en service

Onderhoud en reiniging

▶ Verwijder de accu, voordat u de zuiger onderhoudt of reinigt, apparaatinstellingen uitvoert, accessoires verwisselt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Houd de zuiger en de ventilatieopeningen schoon om goed en veilig te werken.

Voor onderhoud door de gebruiker moet de zuiger gedemonteerd, gereinigd en onderhouden worden, voor zover dat zonder gevaar voor onderhoudspersoneel en andere personen mogelijk is. Vóór de demontage moet de zuiger gereinigd worden om eventuele gevaren te voorkomen. De ruimte waarin de zuiger gedemonteerd wordt, dient goed geventileerd te worden. Draag tijdens het onderhoud persoonlijke beschermingsmiddelen. Na het onderhoud moet de onderhoudsomgeving worden gereinigd.

Minstens eenmaal per jaar moet door de fabrikant of door een geïnstrueerd persoon een stoftechnische controle worden uitgevoerd, bijvoorbeeld op beschadigingen van de filter, de dichtheid van de zuiger en de werking van de controlevoorziening.

Bij zuigers van klasse L die zich in een vuile omgeving bevonden, moeten de buitenzijde en alle machinedelen worden gereinigd of met afdichtmiddelen worden behandeld. Wanneer onderhouds- en reparatiewerkzaamheden worden uitgevoerd, dienen alle verontreinigde delen die niet naar tevredenheid kunnen worden gereinigd, te worden afgevoerd. Deze delen moeten in ondoorlaatbare zakken worden afgevoerd in overeenstemming met de geldende bepalingen voor het afvoeren van dit afval.

• Reinig de behuizing van de zuiger af te toe met een vochtige doek.
• Reinig vervuilde laadcontacten met een droge doek.

Reservoir reinigen (zie afbeeldingen G1–G2)

Reinig het reservoir (1) na elk gebruik om de optimale prestaties van de zuiger te behouden.

• Open de sluitingen (2) en pak het bovenstuk van de zuiger (5) af.
• Schud het reservoir (1) boven een geschikte afvalbak uit.
• Indien nodig reinigt u het reservoir met een vochtige doek. Indien nodig, reinigt u de filter (zie „Filter reinigen/verwisselen (zie afbeeldingen H1–H2)“, Pagina 44).
• Breng het bovenstuk van de zuiger (5) weer aan en sluit de sluitingen (2).

Filter reinigen/verwisselen (zie afbeeldingen H1–H2)

De zuigcapaciteit is afhankelijk van de filtertoestand. Reinig daarom de filter regelmatig.

Verwissel een beschadigde filter direct.

• Open de sluitingen (2) en verwijder het bovenstuk van de zuiger (5).
• Draai de filter (28) tot aan de aanslag in draai-richting. Een neem deze van de filterhouder (30).
• Filter droog: Klop de filter (28) bij een geschikte afvalbak uit. Let erop dat u de lamellen van de filter niet beschadigt.

Om de maximale zuigkracht te behouden,

borstelt u de lamellen van de filter met een zachte borstel af.

of

Filter nat:

Spoel de filter (28) onder stromend water uit en laat deze daarna goed drogen. of

Verwissel een beschadigde filter (28).

• Steek de filter (28) over de filterhouder (30) en draai deze tot aan de aanslag in draairichting
• Breng het bovenstuk van de zuiger (5) weer aan en sluit de sluitingen (2).
  Zorg ervoor dat de sluitingen goed vastklikken.

Storingen

Controleer bij onvoldoende zuigcapaciteit:

– Is het reservoir (1) vol? ▷(zie „Reservoir reinigen (zie afbeeldingen G1–G2)“, Pagina 44).
– Is de filter (28) met stof dichtgeslibt? ▷(zie „Filter reinigen/verwisselen (zie afbeeldingen H1–H2)”, Pagina 44).
– Is de capaciteit van de accu te zwak? ▷(zie „Accu opladen“, Pagina 41).

Regelmatig leegmaken van het reservoir (1) en reinigen van de filter (28) garanderen een optimale zuigcapaciteit.

Als de zuigcapaciteit daarna niet wordt bereikt, moet de zuiger naar de klantenservice worden gebracht.

Opbergen (zie afbeelding I)

• Steek de zuigbuizen (17) in de houders (21).
• Steek de spleetzuigmond (15) in een zuigbuis (17).
• Steek de vloerzuigmond (16) in de houder (23).
• Rol de zuigslang (12) van onderaf om de houder (23) en bevestig de vasthoudlus (31).
• Draag de zuiger alleen aan de draaggreep (6) of aan de draagriem (indien beschikbaar).
• Zet de zuiger in een droge ruimte en beveilig deze tegen gebruik door onbevoegden.

Selectie van accessoires

Gebruik uitsluitend originele FEIN accessoires. Het accessoire moet bestemd zijn voor het type elektrisch gereedschap.

Onderhoud en klantenservice

Denk eraan dat elektrische gereedschappen altijd uitsluitend door elektrotechnisch geschoolde personen gerepareerd, onderhouden en gecontroleerd mogen worden, aangezien door een verkeerd(e) onderhoud/reparatie aanzienlijke risico's voor de gebruiker kunnen ontstaan.

Bij extreme gebruiksomstandigheden kan tijdens het bewerken van metalen geleidend stof binnenin het elektrische gereedschap terechtkomen. Blaas regelmatig via de ventilatieopeningen de binnenruimte van het elektrische gereedschap met droge en olievrije perslucht uit.

Bij de bewerking van gipshoudende materialen kan stof binnenin het elektrische gereedschap en op het schakelelement terechtkomen en dit kan in verbinding met luchtvochtigheid uitharden. Dat kan resulteren in belemmeringen van het schakelmechanisme. Blaas regelmatig via de ventilatieopeningen de binnenruimte van het elektrische gereedschap en het schakelelement met droge en olievrije perslucht uit.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest besmette producten overeenkomstig de in het land geldende voorschriften voor de afvoer van asbesthoudend afval af.

Neem voor FEIN elektrische gereedschappen en accessoires die moeten worden gerepareerd, contact op met de klantenservice van FEIN. Het adres vindt u op internet:

www.fein.com.

Vernieuw stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.

De actuele onderdelenlijst van dit elektrische gereedschap vindt u op internet:

www.fein.com.

Gebruik uitsluitend originele vervangingsonderdelen.

Vrijwaring en garantie

De garantie op het product geldt conform de wettelijke regelingen in het land waar het product op de markt is gebracht. Bovendien verleent FEIN garantie overeenkomstig de FEIN garantie-verklaring van de fabrikant.

Bij de levering van uw elektrische gereedschap kan ook slechts een deel van de in deze gebruiksaanwijzing beschreven of afgebeelde accessoires inbegrepen zijn.

Verklaring van overeenstemming

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en uitsluitend voor producten die voor de EU- of EFTA-markt bestemd zijn.

Nadat het product in de EU op de markt is gebracht, verliest het UKCA-keurmerk zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en uitsluitend voor producten die voor de Britse markt zijn bestemd.

Nadat het product op de Britse markt is gebracht, verliest de CE-markering haar geldigheid.

De firma FEIN verklaart als enige verantwoordelijke dat dit product voldoet aan de desbetreffen-de bepalingen die op de laatste pagina's van deze gebruiksaanwijzing zijn vermeld.

Technische documentatie bij:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Vervoer

Op de aanbevolen Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toe-passing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Zuiger, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi zuiger en accu's/batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare stofzuigers en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 45).

Manual original
