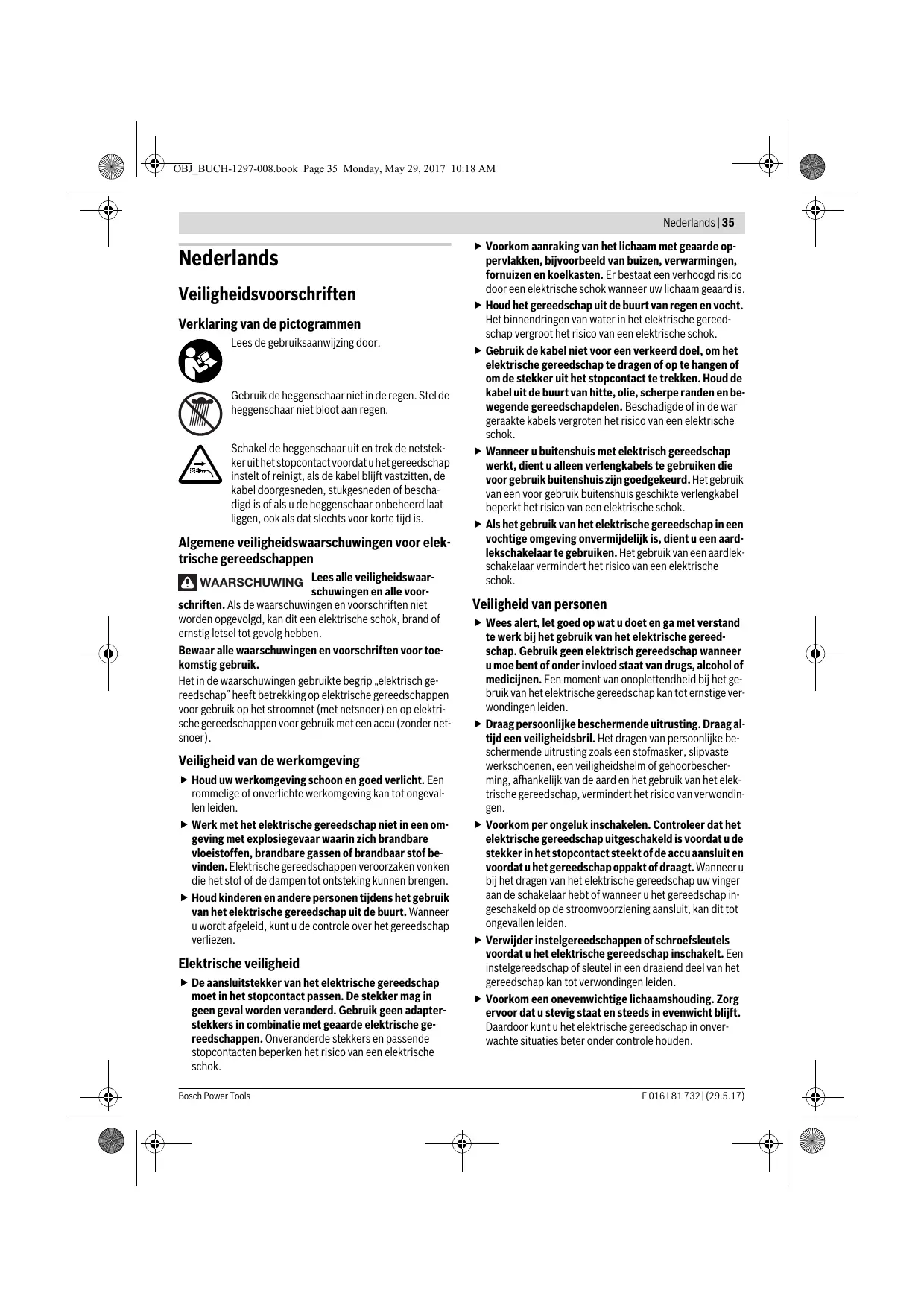

Ÿ/-OHi_BUCH-1297-008.book Page 35 Monday, May 29, 2017 10:18 AM Nederlands Veiligheidsvoorschriften Verklaring van de pictogrammen @ Lees de gebruiksaanwizing door. Gebruik de heggenschaar nietin de regen. Stel de qe hepgenschar mie bot an egen. Schakel de heggenschaar it en trek de netstek- keruithetstopcontactvoordatu het gereedschap instelt of reinigt als de kabel blift vastzitten, de Kabel doorgesneden, stukgesneden of bescha: digdis of als u de heggenschaar onbeheerd laat liggen, ook als dat slechts voor korte tijd is. Algemene veiligheidswaarschuwingen voor elek- trische gereedschappen EN waanscHumne Less alle veligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip elektrisch ge- reedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder net snoer). Veiligheid van de werkomgeving > Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden > Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. > Houdkinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer uwordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid > De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Nederlands | 35 > Voorkom aanraking van het lichaam met geaarde op- perviakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. > Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed- schap vergroot het risico van een elektrische schok. > Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de Kabel uit de buurt van hitte, lie, scherpe randen en be- wegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. > Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. > Als het gebruik van het elektrische gereedschapineen vochtige omgeving onvermijdelik is, dient u een aard- lekschakelaar te gebruiken. Het gebruik van een aardlek- schakelaar vermindert het risico van een elektrische schok. Veiligheid van personen > Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap wanneer umoe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het ge bruik van het elektrische gereedschap kan tot ernstige ver: wondingen leiden. > Draag persoonlike beschermende uitrusting. Drag al- tid een veiligheidsbril, Het dragen van persoonlike be- schermende uitrusting zoals een stofmasker, lipvaste werkschoenen, een velligheidshelm of gehoorbescher: ming, afhankelik van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwondin- gen. > Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekkerin het stopcontactsteektof de accu aansluiten voordatuhet gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap in- geschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. > Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden > Voorkom een onevenwichtige lichaamshouding. Zorg ervoor datu stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. Bosch Power Tools

Ÿ/-OBi_BUCH-1297-008.book Page 36 Monday, May 29, 2017 10:18 AM 36| Nederlands > Draag geschikte Kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, Kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende Kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. > Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen > Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Methet passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaci- teitsbereik. > Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan wordenin-ofuitgeschakeld, is gevaarlik en moet worden gerepareerd. » Trek de stekker uit het stopcontact ofneem de accu uit het elektrische gereedschap voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. > Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektri sche gereedschappen zijn gevaarljk weanneer deze door onervaren personen worden gebruikt. » Verzorg het elektrische gereedschap zorgvuldig. Con- troleer of bewegende delen van het gereedschap cor- rect functioneren en niet vastklemmen en of onderde- len zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschap- pen > Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zin gemakkelijker te geleiden. > Gebruik elektrisch gereedschap, toebehoren, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uitte voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarljke situaties leiden. Service > Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blift. Veiligheidsvoorschriften voor heggenscharen > Houd alle lichaamsdelen uit de buurt van het snijmes. Probeer niet om maaigoed te verwijderen of te maaien materiaal vast te houden terwijl het mes beweegt. Ver- wijder vastgeklemd maaigoed alleen wanneer het ge- reedschap uitgeschakeld is. Een moment van onoplet- tendheid tijdens het gebruik van de heggenschaar kan tot ernstig letselleiden. > Draag de heggenschaar aan de greep terwijl het mes stilstaat. Breng altijd de veiligheidsafscherming aan voordat u de heggenschaar vervoert of opbergt. Een zorgvuldige omgang met het gereedschap vermindert het verwondingsgevaar door het mes. > Houd het elektrische gereedschap alleen aan de geïso- leerde greepvlakken vast, aangezien het knipmes in aanraking met verborgen stroomleidingen of de eigen netkabel kan komen. Contact van het knipmes met een spanningvoerende leiding kan metalen delen van het ge. reedschap onder spanning zetten en tot een elektrische schok leiden. > Houd de kabel uit de buurt van de plaats waar u knipt. Tijdens de werkzaamheden kan de kabel in de struik ver- borgen zijn en per ongeluk worden doorgeknipt. Extra waarschuwingen > Dit gereedschap is er niet voor bestemd om te worden ge- bruikt door personen (inclusief kinderen) met beperkte fy sieke, zintuigelijke of geestelike vermogens of gebrekkige ervaringen/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelike per- soon, of ij van deze persoon instructies ontvangen ten aanzien van het gebruik van het gereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het gereedschap spelen. > Houd het elektrische gereedschap tijdens de werk- zaamheden stevig met beide handen vast en zorg er- voor dat u stevig Staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. > Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. > Tijdens het gebruik mogen zich binnen een straal van 3 meter geen andere personen of dieren ophouden. De be diener is in de werkomgeving verantwoordelijk ten opzich- te van anderen. > Pak de heggenschaar nooît aan de mesbalk vast. > Laat de heggenschaar nooit gebruiken door kinderen of personen die met deze voorschriften niet vertrouwd zijn. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. > Maai nooit een heg wanneer er personen, in het bijzonder Kinderen, of huisdieren vlakbij zijn. > De bediener of gebruiker is verantwoordelik voor ongeval. len, persoonlijk letsel of schade aan het eigendom van an deren. FO16L817321(29.5.17)

Ÿ/-OHi_BUCH-1297-008.book Page 37 Monday, May 29, 2017 10:18 AM > Gebruik de heggenschaar niet met blote voeten of met open sandalen. Draagaltijd stevige schoenen en een lange broëk. Het dragen van stevige werkhandschoenen, slip- vaste schoënen en een veiligheidsbril wordt geadviseerd. Draag geen lange kleding of sieraden die in bewegende de- len kunnen vastraken. > Controleer de te knippen heg zorgvuldig en verwijder alle metaaldraad en overige voorwerpen. > Controleer voor het gebruikaltid of de messen, mes- schroeven of andere delen van het knipmechanisme zicht- baar versleten of beschadigd zijn. Werk nooit met een be: schadigd of ernstig versleten knipmechanisme. > Controleer de aansluitkabel en de verlengkabel voor elk gebruik op beschadigingen en vervang deze indien nodig. Bescherm de aansluitkabel en de verlengkabel tegen hitte, olie en scherpe randen. > Maak uzelf met de bediening van de heggenschaar ver- trouwd zodat u deze in een noodgeval onmiddellik kunt stoppen. > Mai alleen heggen bij daglicht of goed kunstlicht. > Gebruik de heggenschaar nooit met defecte of niet-ge- monteerde veiligheidsvoorzieningen. > Controleer dat alle meegeleverde grepen en veiligheids: voorzieningen bij het gebruik van de heggenschaar gemon- teerd zin. Probeer het gereedschap nooit in gebruik te ne- men als het onvolledig gemonteerdis en evenmin met niet- toegestane aanpassingen. > Pak de heggenschaar nooit aan de veiligheidsvoorziening vast. > Let er bi het gebruik van de heggenschaar altid op dat u stevig staaten bewaar altijd uwevenvicht, in hetbijzonder bi het gebruik van een trap of ladder. > Let op uw omgeving en wees voorbereid op eventuele ge- varen die u tijdens het knippen van de heg mogelik niet kunt horen. > Trek de stekker uit het stopcontact: — Voorhetcontroleren, verwijderen vaneen blokkering of werkzaamheden aan een heggenschaar. — Na het raken van een voorwerp. Controleer de heggen- schaar onmicdellik op beschadigingen en laat deze in dien nodig repareren. — Als de heggenschaar op een ongewone manier begint te trllen (onmiddellik controleren) > Controleerofalle moeren, boutenenschroevenvastzitten, zodat een vellige toestand van de heggenschaar gewaar- borgdis. > Bewaar de heggenschaar op een droge, hooggelegen ofaf- gesloten plaats, buiten bereik van kinderen. > Vervang versleten of beschadigde delen veiligheidshalve. > Probeer niet het tuingereedschap te repareren, tenaiju de daarvoor vereiste opleiding bezit. > Zorgervoor dat vervangingsonderdelen van Bosch afkom- stigzin. > Ter bescherming tegen aanraking van het bewegende snij- mes is de heggenschaar uitgerust met twee mesbescher- Nederlands | 37 mingsschakelaars, op elke greep één. Voor het gebruik van de heggenschaar moeten beide schakelaars tegeljkertijd worden ingedrukt. Gebruik het tuingereedschap niet als hetlooptterwijler geen schakelaar of slechts éénscha- Kelaar wordt ingedrukt. Elektrische veiligheid > Let op! Schakel het tuingereedschap uit en trek de net- stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is. > Nadat de heggenschaar uitgeschakeld is, beweegt het mes nog enkele seconden. Voorzichtig! Raak bewe- gend mes niet aan. Hettuingereedschapis voor uw veiligheid geïsoleerden heeft geen aardingnodig. De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedgekeurde verlengka- bels. Informatie is verkrijgbaar bij de erkende klantenservice. Er mogen alleen verlengkabels van het type HOSWV-F of HOSRN-F worden gebruikt. Voor extra veiligheid wordt het gebruik van een aardlekscha- kelaar met een uitschakelstroom van maximaal 30 mA geadvi seerd. De aardiekschakelaar moet vér gebruik altijd worden gecontroleerd. Neem de gebruiksaanwijzing van de fabrikant van de verleng- kabel of van de kabelhaspel en de nationale voorschriften voor het gebruik daarvan in acht. Informatie over producten die niet in Groot-Brittannië wor- den verkocht: LET OP: Voor uw veiligheid is het noodzakelijk dat de aan het tuingereedschap aangebrachte stekker met de verlengkabel wordtverbonden. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt. De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toestand wor den gebruikt. Als de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd Onderhoud > Draagaltijd tuinhandschoenen wanneer u de scherpe mes- sen vastpakt of er aan werkt. > Controleerhettuingereedschap. Versleten ofbeschadigde delen moeten veiligheidshalve worden vervangen. > Smeer de mesbalk altijd met onderhoudsspray voordat u het tuingereedschap opbergt. > Controleerofallemoeren, bouten en schroeven vastzitten, zodat een veilige toestand van het tuingereedschap ge- waarborgd is. > Zorgervoor dat vervangingsonderdelen van Bosch afkom- stigzin Bosch Power Tools

C1 & OBi_BUCH-1297-008.book Page 38 Monday, May 29, 2017 10:18 AM _4 /l 38| Nederlands Symbolen De volgende symbolen zijn van betekenis voor het lezen en Uitschakelen begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de O symbolen en hun betekenis herkent. Het juste begrip van de Bescherm uzelftegen een elektrische symbolen helpt u het elektrische gereedschap goed en veilig  schok, te gebruiken. Symbool Betekenis / Toegestane handeling Draag werkhandschoenen O X Verboden handeling Draag een veiligheidsbril. Daerereen 4 Bewegingsrichting Gebruik volgens bestemming Hettuingereedschap is bestemd voor het knippen en snosien van heggen en struiken in de tuin voor particulier gebruik. (| Inschakelen Heggenschaar AHS45-16 AHS5016 AHS5516 AHS60-16 Productnummer 3600H47A. 3600H47B. 3600H47C.. 3600 H47D.. & Opgenomen vermogen w 420 450 450 450 Kniplengte mm 450 500 550 600 Tandopening mm 16 16 16 16 Onbelast aantal knipbewegingen min 3400 3400 3400 3400 Gewichtvolgens EPTA-Procedure 01:2014 kg 2,6 27 27 2,8 Isolatieklasse Gy/n En En E/n De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Heggenschaar AHS450-16 AHS480-16 AHS500-16 AHS550-16 Productnummer 3600H47A. 3600H47B. 3600H47B. 3600 HA47C.. Opgenomen vermogen W 420 450 450 450 Kniplengte mm 450 480 500 550 Tandopening mm 16 16 16 16 Onbelast aantal knipbewegingen min 3400 3400 3400 3400 Gewichtvolgens EPTA-Procedure 01:2014 kg 2,6 27 27 27 Isolatieklasse Eu Eyu Eu Eu De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. 4 F016L81732|(29.5.17) Bosch Power Tools Lis + HS

Ÿ7-OBi_BUCH-1297-008.book Page 39 Monday, May 29, 2017 10:18 AM Informatie over geluid en trillingen Geluidsemissiewaarden vastgesteld volgens EN60745-2-15. Het A-geuogen geluidsniveau van het gereedschap bedraagt Kenmerkend: geluidsdrukniveau 75 dB{A): geluidsvermogen- niveau 95 dB(A). Onzekerheid K = 2 dB. Draag een gehoorbescherming. Totale trilingswaarden a, (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-15: Nederlands |39 gereedschapuitgeschakeldis, ofwaarinhet gereedschap wel loopt, maar niet werkelik wordt gebruikt. it kan de trllings- belasting gedurende de gehele arbeidsperiode duidelijk ver- minderen. Legaanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onder- houd van elektrische gereedschappen en inzetgereedschap- pen, warm houden van de handen, organisatie van het ar- beidsproces. a, <2,5 m/s2, K=1,5m/s°. Montage en gebruik Het in deze gebruiksaanvizing vermelde trilingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmetho- MEET Afbeelding Pagina deen kan worden gebruikt om elekrische gereedschappen … Mecgeleyerd 1 TS] met elkaar te vergeliken. Het is ook geschikt voor een voorlo- pige inschatting van de trlingsbelasting. Verlengkabelæanbrengen 2 167 Het aangegeven trillingsniveau representeert de voornaam- ste toepassingen van hetelektrische gereedschap. Alsechter _!"SChakelen 2 167 hetelektrische gereedschap wordt gebruikt voor anderetoe- Uitschakelen 2 168 passingen, met verschillende accessoire, met afwikendein- = zetgereedschappen of onvoldoende onderhoud, kanhettrik "IPS voor de werkzæamheden [2,3 167-168 lingsniveau afwilken. Dit kan de trilingsbelasting gedurende Onderhoudvandemessen 4 169 de gehele arbeidsperiode duidelik verhogen DoberEen entenoeen à 165 Voor een nauwkeurige schatting van de trillingsbelasting pbergs moet ook rekening worden gehouden metde tijd waarin het: Toebehoren kiezen 5 169 Storingen opsporen Symptomen Mogelijke oorzaak Oplossing Heggenschaarloopt … Netspanning ontbreekt Controleren en inschakelen niet Stopcontact defect Gebruik een ander stopcontact Verengkabelbeschadigd Kabel controleren en vervangen, Indien beschadigd Zekering doorgeslagen Zekering vervangen Heggenschaarloopt — Verlengkabelbeschadigd Kabel controleren en vervangen, Indien beschadigd met onderbrekingen Interne bekabeling van tuingereedschap defect Neem contact op metklantenservice Aan/uit-schakelaar defect Neem contact op metklantenservice Motorloopt, messen Interne fout Neem contact op met Klantenservice blijven stilstaan Messen worden het Messen bot Laat de mesbalk slijpen Mes heeftKerf of breuk Läat de mesbalk controleren Teveelwrijvingwegens ontbrekende smering _Besproeien met smeerolie Sterke trilingen ofge- luiden Tuingereedschap defect Neem contact op met klantenservice Klantenservice en gebruiksadviezen www.bosch-garden.com Vermeld bi vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap. Nederland Tel: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Bosch Power Tools
