EASYHEDGECUT 45-16 - AHS 45-16 | 50-16 | 55-16 | 60-16 450-16 | 480-16 | 500-16 | 550-16 - Heckenscheren BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Heckenschere
Marke	Bosch
Kompatible Modelle	EASYHEDGECUT 45-16 / AHS 45-16, 50-16, 55-16, 60-16, 450-16, 480-16, 500-16, 550-16
Nennleistungsaufnahme	420 W (Modelle AHS 45-16 und 450-16) oder 450 W (andere Modelle)
Schnittlänge	450 mm (AHS 45-16, 450-16), 480 mm (AHS 480-16), 500 mm (AHS 50-16, 500-16), 550 mm (AHS 55-16, 60-16, 550-16)
Zahnlückenabstand	16 mm
Leerlaufhubzahl	3400 U/min
Gewicht (gemäß EPTA 01:2014)	2,6 kg (AHS 45-16, 450-16) bis 2,7 kg (andere Modelle)
Schutzklasse	II (Doppelisolierung)
Nennspannung	230 V AC, 50 Hz (außerhalb der EU je nach Version)
Schalldruckpegel	75 dB(A)
Schallleistungspegel	95 dB(A)
Vibrationspegel	< 2,5 m/s² (Unsicherheit K = 1,5 m/s²)
Sicherheitseinrichtungen	Doppelisolierung, Zweihandschalter (Schutztasten), Klingenschutz
Bestimmungsgemäße Verwendung	Schneiden und Trimmen von Hecken und Sträuchern in Hausgärten
Stromversorgung	Netzbetrieb über Netzkabel (Doppelisolierung, keine Erdung erforderlich)
Mitgeliefertes Zubehör	Schneidklinge, Schutzhülle für Transport/Lagerung
Wartung	Klingen regelmäßig mit Wartungsspray schmieren, Schrauben und Muttern prüfen, nach Gebrauch reinigen
Lagerung	An einem trockenen und geschlossenen Ort, außerhalb der Reichweite von Kindern, mit Klingenschutz
Kundendienst	Kontaktieren Sie Bosch (Nummern in der Bedienungsanleitung)
Ersatzteile	Nur Original-Bosch-Ersatzteile verwenden

Häufig gestellte Fragen - EASYHEDGECUT 45-16 - AHS 45-16 | 50-16 | 55-16 | 60-16 450-16 | 480-16 | 500-16 | 550-16 BOSCH

Wie starte ich die Heckenschere?

Zum Starten beide Schutztasten an den Griffen gleichzeitig drücken. Der Hauptschalter muss in der Ein-Position sein. Loslassen einer Taste stoppt das Gerät.

Was tun, wenn sich die Klingen nicht bewegen, obwohl der Motor läuft?

Dies kann auf einen internen Defekt hinweisen. Kontaktieren Sie den Bosch-Kundendienst zur Reparatur des Geräts. Versuchen Sie keine Reparatur selbst.

Wie pflege ich die Klingen der Heckenschere?

Vor jedem Gebrauch den Zustand der Klingen prüfen. Nach dem Gebrauch die Messerschiene mit Wartungsspray schmieren. Bei der Wartung Schutzhandschuhe tragen.

Kann ich die Heckenschere im Regen verwenden?

Nein, es ist strengstens verboten, die Heckenschere bei Regen oder auf feuchtem Untergrund zu verwenden. Setzen Sie das Gerät keinem Regen aus, um Stromschlaggefahr zu vermeiden.

Welches Verlängerungskabel verwenden?

Verwenden Sie ein zugelassenes Verlängerungskabel vom Typ H05VV-F oder H05RN-F. Für optimale Sicherheit einen Fehlerstromschutzschalter mit einem Fehlerstrom von maximal 30 mA einsetzen.

Was tun bei übermäßigen Vibrationen oder Geräuschen?

Stoppen Sie das Gerät sofort und überprüfen Sie, ob die Klingen beschädigt oder Teile gelockert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Bosch-Kundendienst.

Wie lagere ich die Heckenschere richtig?

Nach Gebrauch das Gerät reinigen, die Klingen schmieren und die Klinge mit ihrer Schutzhülle abdecken. An einem trockenen und geschlossenen Ort außerhalb der Reichweite von Kindern aufbewahren.

Wie schwer ist die Heckenschere?

Das Gewicht variiert je nach Modell: 2,6 kg für die AHS 45-16 und 450-16, 2,7 kg für die anderen Modelle (gemäß EPTA 01:2014).

Was bedeutet die Schutzklasse II?

Die Schutzklasse II bedeutet, dass das Gerät doppelt isoliert ist: Es benötigt keine Erdung und bietet einen verstärkten Schutz gegen Stromschläge.

Wie schneide ich eine Hecke sicher?

Halten Sie das Gerät fest mit beiden Händen, nehmen Sie eine stabile und ausgewogene Position ein, halten Sie andere Personen und Tiere mehr als 3 Meter entfernt. Nicht schneiden, wenn Kinder in der Nähe sind.

BEDIENUNGSANLEITUNG EASYHEDGECUT 45-16 - AHS 45-16 | 50-16 | 55-16 | 60-16 450-16 | 480-16 | 500-16 | 550-16 BOSCH

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

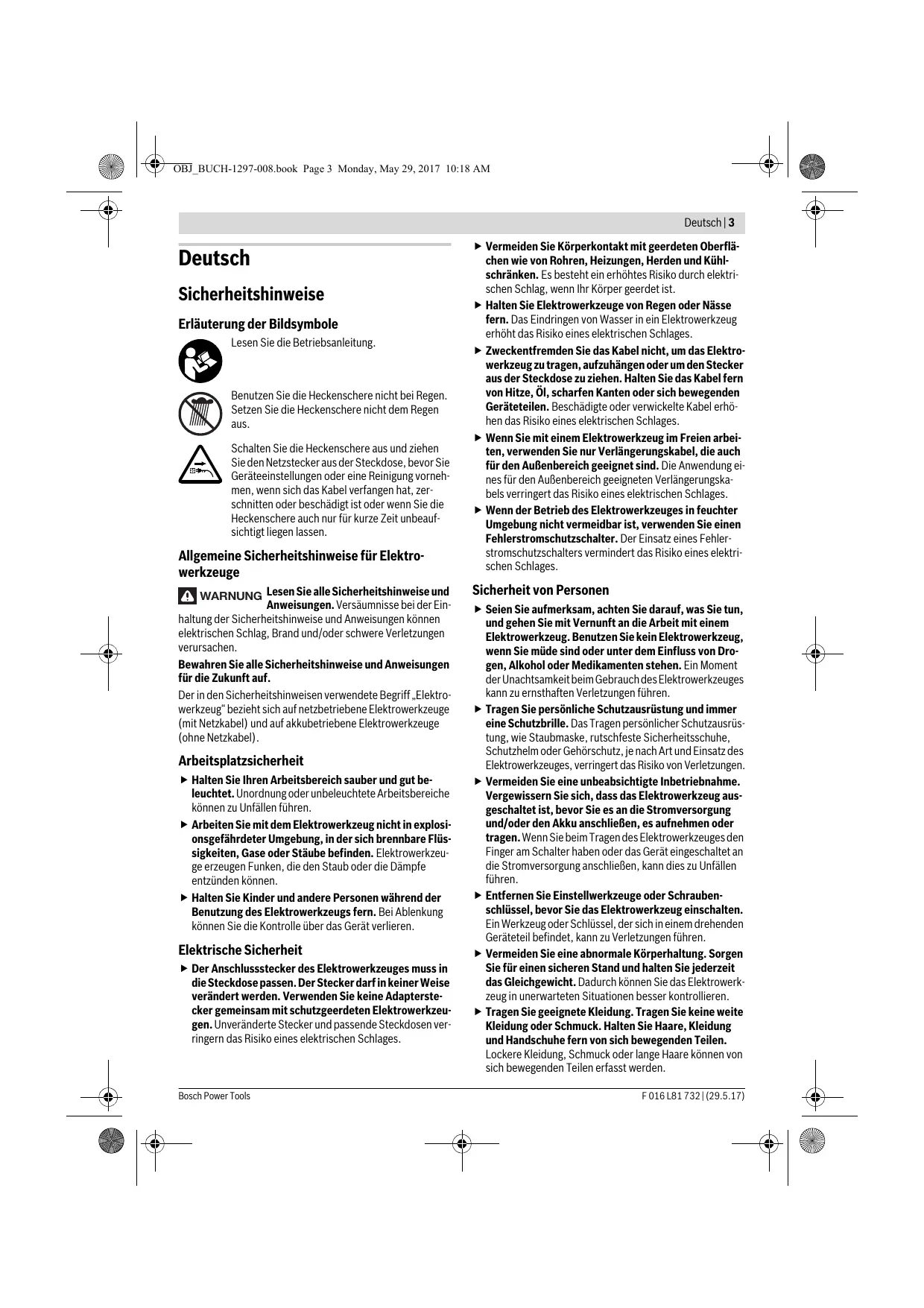

Sicherheitschinweise

Erläuterung der Bildsymbole

Lesen Sie die Betriebsanleitung.

Benutzen Sie die Heckenschere nicht bei Regen. Setzen Sie die Heckenschere nicht dem Regen aus.

Schalten Sie die Heckenschere aus undziehen Sie den Netzstecker aus der Steckdose,bevor Sie Gerateeinstellungen oder eine Reinigung vornehmen,wenn sich das Kabel verfangen hat,zerschnitten oder beschädigt ist oder wenn Sie die Heckenschere auch nur fur kurze Zeit unbeaufsichtigt liegen lessen.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Ein

haltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- ongsefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwendten Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschranken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines nes für den Außenbereich geeigneten Verlängerungska-bels verringer das Risiko eines elektrischen Schlages.
- Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achen Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mühde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikanten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschiuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringer das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlussel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

4 | Deutschland

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährduren durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten{lsst,ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschimsaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerbählt der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzten, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

▶ Tragen Sie die Heckenschere am Griff bei stillstehend dem Messer. Bei Transport oder Aufbewährung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit dem Gerat verringert die Verletzungsgefahr durch das Messer.
Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netz-kabel kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Halten Sie das Kabel vom Schneidbereich fern. Wahlrend des Arbeitsvorgangs kann das Kabel im Gebusch verdeckt sein und verstentlich durchtrennt werden.

Zusätzliche Sicherheitschinweise

• Dieses Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Halten Sie das Elektrowerkzeug beim Arbeitsen fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
  Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.
  Während des Betriebes)dürfen sich im Umkreis von 3 Metern keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.
  Fassen Sie die Heckenschere niemals am Messerbalken an.
  Erlauben Sie niemals Kindern oder mit diesen Anweisungen nicht vertraute Personen die Heckenschere zu benutzen. Nationale Vorschriften beschranken möglichwerse das Alter des Bediiners.
  Führer Sie Heckenschritte niemals aus, während sich Personen, insbesondere Kinder oder Haustiere in unmittelbarer Höhe aufhalten.
  Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
  Benutzen Sie die Heckenschere nicht barfu oder mit offen den Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Das Tragen von festen Handschuhen, rutschfestem Schuhwerk und einer Schutzbrille wird empfohlen. Tragen Sie keine weite Kleidung oder Schmuck, welche/r sich in bewegenden Teilen verfangen kann.

  Inspizieren Sie die zu schneidende Hecke sorgfältig und beseitigen Sie alle Drahte und sonstige Fremdkörper.
  Prufen Sie vor der Benutzung immer, ob die Messer, die Messerschrauben und andere Teile des Schneidwerks abgenutz oder beschädigt sind. Arbeiten Sie niemals mit beschädigtem oder stark abgenutztem Schneidwerk.

sch|5

Überprüfen Sie die Anschlussleitung/das Verlängerungskabel vor jedem Gebrauch auf Beschädigungen und wechseln Sie diese/s ggf. aus. Schützen Sie die Anschlussleitung/das Verlängerungskabel vor Hitze, Öl und scharfen Kanten.
- Machen Sie sich mit der Bedienung der Heckenschere vertraut, um sie im Notfall sofort stoppen zu können.
Führer Sie Heckenschritte nur bei Tageslicht oder gutem künstlichem Licht aus.
Benutzten Sie die Heckenschere nimals mit defekten oder nicht montierten Schutzvorrichtungen.
Stellen Sie sicher, dass alle mitgelieferten Griffe und Schutzvorrichtungen beim Betrieb der Heckenschere montiert sind. Versuchen Sie niemals, eine unvollständig montierte Heckenschere oder eine Heckenschere mit nicht zulässigen Modifikationen in Betrieb zunehmen.
- Halten Sie die Heckenschere niemals an deren Schutzvorbachtung.
Achten Sie beim Betrieb der Heckenschere stets auf einen sicheren Stand und halten Sie stets das Gleichgewicht, insbesondere bei Verwendung auf Stufen oder Leitern.
Seien Sie sich ihrer Umgebung bewusst und auf mögliche Gefahrenmomente gefasst, die Sie während des Schneidens der Hecke möglicherweise nicht horen.
Netzstecker aus der Steckdoseziehen:

• vor Überprüfung, Beseitigung einer Blockierung oder Arbeitsen an der Heckenschere.
• nach dem Kontakt mit einem Fremdkörper. Überprüfen Sie die Heckenschere auf Beschädigungen und halten Sie sie wenn notwendig instandsetzen.
• wenn die Heckenschere ungewöhlich zu vibrieren beginnnt (sofort prüfen).

Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein{sicherer Arbeitszustand der Heckenschere gewährleistet ist.
Lagern Sie die Heckenschere an einem trockenen, hoch gelegenen oder verschlossenen Platz, außerhalb der Reichweite von Kindern.
Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus.
Versuchen Sie nicht das Gartengerät zu reparieren, es sei dann, Sie besitzen die notwendige Ausbildung.
Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
Als Berühschutz für das sich bewegende Schneidmesser ist die Heckenschere mit jeweils einem Messerschutzschalter pro Griff ausgestattet. Zum Betrieb der Heckenschere müssen beide Schalter gleichzeitig gedrückt werden. Benutzen Sie das Gartengerät nicht, auch wenn es lauft, wenn kein Schalter oder nur ein Schalter betägt wird.

Elektrische Sicherheit

Achtung! Schalten Sie vor Wartungs- oder Reinigungsrarbeiten das Gartengerät aus undziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Nachdem die Heckenschere abgeschelt wurde, bewegt sich das Messer noch eine Sekunden weiter. Vorsicht! Bewegendes Messer nicht berühren.

Ihr Gartengerat ist zur Sicherheit schutzisoliert und bestehtige Erdung. Die Betriebsspannung beträgt 230 VAC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei ihrer autorisierten Kundendienstelle.

Es durren nur Verlangerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter mit einem Fehlerstrom von maximal 30 mA zu benuten. Diese FI-Schalter soll vor jeder Benutzung überprüft werden.

Beachten Sie die Bedienungsanleitung vom Hersteller des Verlägerungskabels oder der Kabeltrommel sowie die nationen Vorschriften zu deren Verwendung.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu ihrer Sicherheit ist es erforderlich, dass der am Gartenerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlangerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestimmen oder mit Gummi überzogen sein. Das Verlangerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäß auf Schadensmerkma- le überprüft werden und damit nur in einwandfreiem Zustand verwendet werden.

Wenn das Netzkabel beschädigt ist, daß es nur von einer autorisierten Bosch-Werkstatt repariert werden.

Wartung

• Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
  Überprüfen Sie das Gartengerät und ersetzen Sie Sicherheitshalber abgenutzte oder beschädigte Teile.
  Schmieren Sie den Messerbalken zur Lagerung des Gartenerats stets mit Wartungsspray.
  Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein{sicherer Arbeitszustand des Gartengerats gewährleistet ist.
  Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilfthinen, das Elektrowerkzeug better und sicherer zu gelebrauchen.

Symbol

Bedeutung

Tragen Sie Schutzhandschuhe

6 | Deutsch

Symbol

Bedeutung

Tragen Sie eine Schutzbrille.

Bewegungsrichtung

Einschalten

Ausschalten

Schützen Sie sich vor elektrischem Schlag.

Symbol

Bedeutung

Gestattete Handlung

Verbotene Handlung

Zubehör

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist bestimmt zum Schneiden und Stutzen von Hecken und Büssen in Haus- und Hobbygärten.

Technische Daten

Heckenschere		AHS 45-16	AHS 50-16	AHS 55-16	AHS 60-16
Sachnummer		3 600 H47 A..	3 600 H47 B..	3 600 H47 C..	3 600 H47 D..
Nennaufnahmeleistung	W	420	450	450	450
Schnittlänge	mm	450	500	550	600
Zahnöffnung	mm	16	16	16	16
Leerlaufhubzahl	\( min^{-1} \)	3400	3400	3400	3400
Gewicht entsprechend EPTA-Procedure01:2014	kg	2,6	2,7	2,7	2,8
Schutzklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Heckenschere		AHS 450-16	AHS 480-16	AHS 500-16	AHS 550-16
Sachnummer		3 600 H47 A..	3 600 H47 B..	3 600 H47 B..	3 600 H47 C..
Nennaufnahmeleistung	W	420	450	450	450
Schnittlänge	mm	450	480	500	550
Zahnöffnung	mm	16	16	16	16
Leerlaufhubzahl	\( \mathbf{min}^{-1} \)	3400	3400	3400	3400
Gewicht entsprechend EPTA-Procedure01:2014	kg	2,6	2,7	2,7	2,7
Schutzklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-gaben variieren.

sch|7

Gerausch-/Vibrationsinformation

Gerauschemissionswerte ermittelt entsprechend EN 60745-2-15.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 75 dB(A); Schalleistungspegel 95 dB(A). Unsicherheit K = 2 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745-2-15: a_h < 2,5m / s^2 K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektronwerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit unterscheidlichen Zubehören, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oderzarw lauf,aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeug, Warmhalten der Höhe, Organisation der Arbeitsstablaufe.

Montage und Betrieb

Handlungsfiel	Bild	Seite
Lieferumfang	1	167
Veränderungskabel anschlossen	2	167
Einschalten	2	167
Ausschalten	2	168
Arbeitshinweise	2,3	167-168
Messerwartung	4	169
Aufbewährung und Transport	4	169
Zubehör auswahlen	5	169

Fehlersuche

Symptome	Mögliche Ursache	Abhilfe
Heckenschere lauft nicht	Netzspannung fehl	Überprüfen und einschalten
	Netzsteckdose defekt	Andere Steckdose benutzten
	Verlängerungskabel beschädigt	Kabel überprüfen und austrauschen, falls be-schädigt
	Sicherung hat ausgelöst	Sicherung austrauschen
Heckenschere lauft mit Unterbrechungen	Verlängerungskabel beschädigt	Kabel überprüfen und austrauschen, falls be-schädigt
	Interne Verkabelung des Gartengerätes defekt	Kundendienst aufsuchen
	Ein-/Ausschalter defekt	Kundendienst aufsuchen
Motor lauft, Messer blei-ben stehen	Interneter Fehler	Kundendienst aufsuchen
Messer werden heiß	Messer stumpf	Messerbalken schleifen halten
	Messer hat Scharten	Messerbalken überprüfen halten
	Zu viel Reibung wegen fehlender Schmierung	Mit Schmieröl einsprühen
Starke Vibrationen/Geräusche	Gartengerät defekt	Kundendienst aufsuchen

8 | English

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschilddes Gartengerätes an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektron- und Elektronik-Altgeräte und ihrer Umsetzung in nationa- les Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

English

Safety Notes

Elektrische veiligkeit

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Zprcováni odpadú

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

Eliminare

Nu aruncai sculele electrice in gunoiul menajer!

E-Mail: [e-mail]

www.bosch.hr

Zbrinjavane
