LIETOŠANAS INSTRUKCIJA AdvancedTemp BOSCH

– –10…0 °C ±2,5 °C – 0…100 °C ±1,5 °C – 100…500 °C ±0,015×t°C Apkārtējās vides temperatūra ±1 °C Relatīvais gaisa mitrums

– <20% ±3% – 20...60% ±2% – 60...90% ±3% Optika (mērīšanas attāluma attiecība : mērīšanas vieta) D)E) 12:1 Darba temperatūra –5°C…+50°C Glabāšanas temperatūra –20°C…+70°C Maks. darba augstums virs jūras līmeņa 2000m Maks. relatīvais gaisa mitrums 90% Piesārņojuma pakāpe atbilstīgi IEC61010-1 2

Lāzera klase 2 Lāzera tips (standarta) 650 nm, <1 mW Lāzera diverģences punkts ≤1,5 mrad Baterijas 2×1,5V LR6(AA) Aptuvenais darbības laiks 8st. Svars atbilstīgi EPTA-Procedure01:2014 0,28 kg Bosch Power Tools 1 609 92A 85E | (19.10.2022)452 | Latviešu Siltuma detektors AdvancedTemp Izmērs (garums× platums× augstums) 124×53×180mm A) Pie attāluma līdz mērāmajai virsmai 0,75–1,25 m

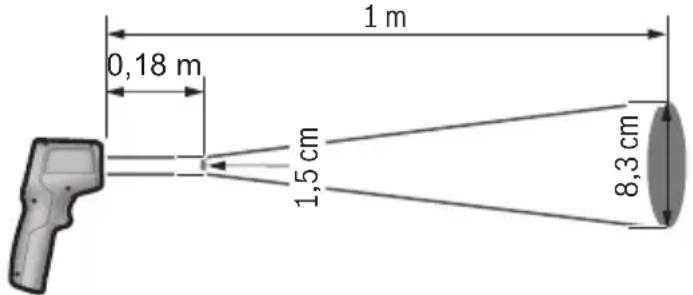

Pie apkārtējā gaisa temperatūras 21–25°C C) Pie attāluma līdz mērāmajai virsmai 0,1–0,3 m D) Dati atbilstoši standartam VDI/VDE3511, lapa4.3 (publicēts 2005. gada jūlijā) ir derīgi mērsignāliem 90% gadījumos. Mērījumu rezultātu novirzes var rasties visos diapazonos, kas nav norādīti tehniskajos datos. E) Tas attiecas uz mērījumiem, kuros tiek izmantots infrasarkanais starojums (skatīt diagrammu). 1,5 cm 8,3 cm 0,18 m 1 m F) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās. Lai mērinstrumentu varētu skaidri identificēt, tā datu plāksnītē ir norādīts sērijas numurs(7). Montāža Bateriju ievietošana/nomaiņa Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas. Lai atvērtu bateriju nodalījuma vāciņu(9), nospiediet fiksatoru(10) un atlociet bateriju nodalījuma vāciņu. Ievietojiet nodalījumā baterijas. Ievērojiet pareizu bufera bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusē. Bateriju uzlādes pakāpes indikators(g) uzrāda bateriju uzlādes stāvokli, kā tālāk norādīts. Indikators Kapacitāte 76%...100% 51%...75% 26%...50% 15min...<25% 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 453 Indikators Kapacitāte maksimāli 15 min Ja baterijas ziņojums mirgo(g) ar tukšas baterijas simbolu, ir jānomaina baterija. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. u Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērīšanas instrumentā. Lietošana Ekspluatācijas sākšana u Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. u Nepakļaujiet mērinstrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. u Sekojiet, lai mērinstruments tiktu pareizi aklimatizēts. Ja ir izteiktas temperatūras svārstības, aklimatizācija var ilgt pat30minūtes, ekstremāos apstākļos līdz pat 90min. Tas, piemēram, var notikt gadījumā, ja mērinstruments tiek glabāts aukstā automašīnā un tad tiek veikts mērījums siltā ēkā. u Nepakļaujiet mērinstrumentu stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai ārējo faktoru iedarbībai vai tam ir novērojami funkciju traucējumi, mērinstruments jānogādā pārbaudei Bosch pilnvarotā klientu apkalpošanas servisa centrā. u Nenosprostojiet vai neaizsedziet gaisa mitruma un temperatūras sensoru (4), stara uztvērēja lēcu(3) un lāzera stara izvadlūku(2). Ieslēgšana/izslēgšana Mērinstrumentu varat ieslēgt ar ieslēgšanas/izslēgšanas/režīma taustiņu (12) vai ar mērīšanas taustiņu (1). Pēc īsas palaišanas sekvences mērinstruments vienmēr ir gatavs lietošanai virsmas temperatūras režīmā un ar pēdējā izslēgšanas reizē saglabāto emisijas koeficientu. Netiek sākta neviena mērījuma veikšana, lāzers ir izslēgts. Pēc mērīšanas taustiņa ieslēgšanas (1) mērinstruments uzsāk mērījumu. Bosch Power Tools 1 609 92A 85E | (19.10.2022)454 | Latviešu u Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas. u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Lai izslēgtu mērinstrumentu, nospiediet ieslēgšanas/izslēgšanas/režīma taustiņu (12) aptuveni 2sekundes. Ja aptuveni 5minūtes laikā netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas. Sagatavošanās mērīšanai Temperatūras mērījumu mērvienības maiņa Lai pārslēgots starp Celsija un Fārenheita mērvienībām, turiet taustiņu emisijas koeficientu (13) aptuveni 3sekundes. Ziņojumā tiek parādīts pašreizējais temperatūras mērījumu mērvienības iestatījums (f). Virsmas temperatūras mērījumu izstarošanas koeficients Lai noteiktu virsmas temperatūru, bezkontakta veidā, tiek mērīts dabiskais infrasarkanais siltuma starojums, ko izstaro mērķa objekts. Lai iegūtu precīzus mērījumu rezultātus, pirms katra mērījuma ir jāpārbauda mērinstrumentā iestatītais izstarošanas koeficients, un vajadzības gadījumā jāpielāgo mērāmajam objektam. Lai mainītu emisijas koeficientu, nospiediet taustiņu emisijas koeficients(13) tik bieži uz īsu brīdi, līdz emisijas koeficienta ziņojums(e) parāda nākamajam mērījumam atbilstoši izvēlēto emisijas koeficientu. Apstipriniet izvēli ar taustiņu mērīt(1) vai ar ieslēgšanas/ izslēgšanas/režīma taustiņu (12). – Augsts emisijas koeficients (≈0.95): betons (sauss), ķieģelis (sarkans, rupjš), smilšakmens (rupjš), marmors, plastmasa (PE, PP, PVC), gumija, anodēts alumīnijs (matēts), flīzes, radiatora krāsa, koks, java, jumta pape, tapete, līmlente, lakas krāsa, apmetums – Vidējs emisijas koeficients (≈0.85): granīts, emalja, čuguns, šamots, bruģakmens, tekstils, linolejs, papīrs, šķiedru plātne – Zems emisijas koeficients (≈0.75): korķis, porcelāns (balts), āda, dabīgais akmens – i: Papildu informācija Skenējiet QR kodu, lai iegūtu papildu informāciju. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 455 u Pareizi temperatūras mērījumi ir iespējami vienīgi tad, ja sakrīt iestatītā izstarošanas koeficienta un objekta reālā izstarošanas koeficienta vērtības. Objekti var tikt parādīti ar pārāk augstu vai pārāk zemu temperatūru, kas var radīt saskarsmes risku. Mērāmā zona, mērot virsmas temperatūru Mērinstrumenta izstarotie lāzera punkti parāda mērāmo zonu, kurai ar bezkontakta virsmas temperatūras mērījumu tiek noteikts infrasarkanais starojums. Vidējais lāzera punkts iezīmē mērāmās zonas centru. Lai iegūtu optimālu mērījuma rezultātu, novietojiet mērinstrumentu tā, lai šajā punktā lāzera stars būtu perpendikulārā pozīcijā pret mērāmo zonu. u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Lāzera punktu attālums un mērāmā zona palielinās līdz ar attālumu starp mērinstrumentu un mērāmo objektu. Optimālais mērīšanas attālums ir no 0,75m. līdz 1,25m. u Tieši nenovietojiet mērinstrumentu uz ļoti karstām virsmām. Karstums var sabojāt mērinstrumentu. Uzrādītais mērījuma rezultāts ir mērāmajā zonā noteiktās temperatūras vidējā vērtība. Norādījumi par mērīšanas apstākļiem Stipri atstarojošas, spoguļgludas vai caurspīdīgas virsmas (piemēram, glancētas flīzes, nerūsējošā tērauda fasādes vai virtuves trauki) var ietekmēt virsmu temperatūras mērījumu rezultātus. Vajadzības gadījumā pārlīmējiet mērījamo virsmu ar tumšu, matētu līmlenti, kas labi vada siltumu. Nedaudz nogaidiet, līdz lentes temperatūra izlīdzinās ar mērāmā objekta virsmas temperatūru. Būtībā mērīšana cauri caurspīdīgiem materiāliem nav iespējama. Mērījumu rezultāti ir jo precīzāki un ticamāki, jo piemērotāki un stabilāki ir mērīšanas apstākļi. Ķīmiski piesārņotāji, piemēram, laku vai krāsu izgarojumi, var bojāt gaisa mitruma un apkārtējās vides sensoru(4). Veicot bezkontakta virsmas temperatūras mērījumus caur dūmiem, tvaikiem vai putekļainu gaisu, mērījumu rezultāti var būt nepareizi. Tāpēc pirms mērīšanas izvēdiniet telpu, īpaši tad, ja gaisā ir putekļi vai tvaiki. Neveiciet virsmas temperatūras mērījumus, piemēram, mazgājamā telpā tieši pēc dušas. Pēc telpas vēdināšanas brīdi nogaidiet, līdz tajā atjaunojas parastā temperatūra. Apkārtējās vides temperatūra un relatīvais gaisa mitrums tiek mērīti tieši, izmantojot mērinstrumenta gaisa mitruma un apkārtējās vides temperatūras sensoru(4). Lai iegūtu nozīmīgus rezultātus, neturiet mērinstrumentu tieši virs vai blakus traucējumu avotiem, piemēram, apsildes ierīcēm vai atvērtiem šķidrumiem. Nekādā gadījumā nenosedziet sensoru(4). Bosch Power Tools 1 609 92A 85E | (19.10.2022)456 | Latviešu Mērīšanas funkcijas Atsevišķs mērījums Vienreiz īsi nospiežot mērīšanas taustiņu(1), ieslēdzas lāzers un izvēlētajā režīmā tiek veikts atsevišķs mērījums. Mērīšanas process var ilgt no 1 līdz 2sekundēm. Mērījumu rezultāts tiek parādīts displeja apakšējā baltajā laukumā. Pēc mērījuma pabeigšanas lāzers tiek automātiski izslēgts. Displejā tiek parādīti pēdējie mērījumu rezultāti. Nepārtrauktā mērīšana Lai veiktu nepārtraukto mērīšanu, izvēlētajā režīmā nospiediet mērīšanas taustiņu(1). Lāzera stars joprojām ir ieslēgts. Veicot lēnas kustības, tēmējiet lāzera punktus uz visām virsmām, kuru temperatūru vēlaties izmērīt. Lai veiktu mitruma un apkārtējās vides temperatūras mērījumus, lēnām pārvietojiet mērinstrumentu telpā. Displeja un signāllampiņu(15) rādījumi tiek nepārtraukti atjaunināti. Tiklīdz tiek atlaists mērīšanas taustiņš(1), mērīšana tiek pārtraukta un lāzers tiek izslēgts. Displejā tiek parādīti pēdējie mērījumu rezultāti. Pēdējā rādījuma signāllampiņa nemainās. Režīma izvēle Lai piekļūtu režīma izvēlnei, nospiediet ieslēgšanas/ izslēgšanas/režīma taustiņu (12). Ar ieslēgšanas/ izslēgšanas/režīma taustiņu (12) izvēlieties vēlamo režīmu. Savu izvēli apstipriniet ar taustiņu mērīt (1) vai ar emisijas koeficienta taustiņu (13). Nospiediet atpakaļ/izdzēšanas taustiņu (11), lai atgrieztos iepriekšējā režīmā. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 457 Virsmas temperatūras režīms (skatīt attēlu A) Virsmas temperatūras režīmā tiek mērīta mērāmā objekta virsmas temperatūra. Nospiediet mērīšanas taustiņu(1) un novietojiet lāzera punktu perpendikulārā pozīcijā pret mērāmā priekšmeta centru. Izmērītā virsmas temperatūra (h) tiek parādīta displeja baltajā laukumā. Nākamajā mērījuma paziņojumā tiek parādīta iepriekš izmērītā vērtība (i). Nospiediet atpakaļ/izdzēšanas taustiņu (11), lai izmērīto vērtību (h) displeja baltajā laukumā izdzēstu. Virsmas temperatūras režīmā signāllampiņa(15) nedeg. Šajā režīmā varat izmērīt, piemēram, apsildes ķermeņu, grīdas apkures risinājumu vai ledusskapja iekšējo temperatūru. References temperatūras režīms References temperatūras režīmā tiek salīdzinātas 2 izmērītās virsmas temperatūras un parādīta to starpība. Šādā veidā var izmērīt būtiskas temperatūras atšķirības 2 dažādos punktos uz vienas vai vairākām virsmām. Spiediet taustiņu mērīt (1), lai izmērītu refereces vērtību (j). Visas turpmākās mērījuma vērtības tiek noteiktas attiecībā pret references vērtību (j). Temperatūras atšķirība (k) tiek parādīta displejā uzreiz pēc jauna mērījuma. Pie katra jauna mērījuma mērījuma vērtība(h) tiek atjaunināta displeja baltajā laukumā un tiek pārrēķināta starpība starp references vērtību. Ja jaunā mērījuma vērtība (h) ir vairāk nekā par 1°C zemāka par references vērtību (j), iedegas (15) zila signāllampa. Ja jaunā mērījuma vērtība (h) ir par 1°C augstāka nekā references vērtība(j), iedegas (15) sarkana signāllampa. Ja diferenciālvērtība ir (k) ±1°C robežās, signāllampa (15) neiedegas. Bosch Power Tools 1 609 92A 85E | (19.10.2022)458 | Latviešu Termisko tiltu režīms (skatītattēlu B) Termisko tiltu režīmā tiek izmērīta un salīdzināta virsmu un apkārtējās vides temperatūra. Ja abas temperatūras ievērojami atšķiras, tiek brīdināts par termiskajiem tiltiem (skatīt „Termiskie tilti“, Lappuse461). Nospiediet mērīšanas taustiņu(1) un novietojiet lāzera punktu perpendikulārā pozīcijā pret mērāmā priekšmeta centru. Pēc mērījumu pabeigšanas tiek parādīta izmērītā virsmas temperatūra(h). Apkārtējās vides temperatūra (s) tiek parādīta automātiski jau pirms mērījumu veikšanas. Mērinstruments automātiski salīdzina vērtības un interpretē rezultātus atbilstoši tālāk norādītajam. zaļā signāllampiņa(15): zema atšķirība starp temperatūrām, nav termisko tiltu. dzeltenā signāllampiņa(15): atšķirība starp temperatūrām pieļaujamajās robežās, mērāmajā zonā laika gaitā var rasties termiskais tilts, nepieciešamības gadījumā atkārtoti veiciet mērījumus regulāros intervālos. sarkana signāllampa(15): Simbols norāda, ka virsmas temperatūra mērījumu zonā ievērojami atšķiras no apkārtējās vides temperatūras. Mērāmajā zonā pastāv termiskais tilts, kas rada sliktu izolāciju. Telpa ir pārāk auksta – ja tā tiek pienācīgi apsildīta, zema temperatūra liecina par kopumā sliktu izolāciju. Termisko tiltu gadījumā pārbaudiet siltumizolāciju attiecīgajā zonā, pēc nepieciešamības pieaiciniet atbilstošu ēku būvinspektoru. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 459 Pelējuma brīdinājuma režīms (skatītattēluC) Pelējuma brīdinājuma režīmā tiek mērīta apkārtējās vides temperatūra un relatīvais gaisa mitrums (skatīt „Relatīvais gaisa mitrums“, Lappuse461). Izmantojot abas iegūtās vērtības, tiek aprēķināta rasas punkta temperatūra (skatīt „Rasas punkta temperatūra“, Lappuse461). Papildus tiek izmērīta arī virsmas temperatūra. Rasas punkta temperatūra tiek salīdzināta ar virsmas temperatūru, un rezultāts tiek interpretēts, vērtējot pelējuma rašanās risku. Relatīvais gaisa mitrums(u), apkārtējās vides temperatūra(s) un aprēķinātā rasas punkta temperatūra(q) tiek noteikta un parādīta automātiski. Nospiediet mērīšanas taustiņu(1) un novietojiet lāzera punktu perpendikulārā pozīcijā pret mērāmā priekšmeta centru. Virsmas temperatūras mērījuma vērtība (h) tiek parādīta displeja apakšējā baltajā laukumā. Mērinstruments automātiski salīdzina vērtības un interpretē rezultātus atbilstoši tālāk norādītajam. zaļā signāllampiņa(15): pašreizējos apstākļos nepastāv pelējuma veidošanās risks. dzeltenā signāllampiņa(15): vērtības atrodas pieļaujamajā diapazonā, sekojiet līdzi telpas temperatūrai, termiskajiem tiltiem un gaisa mitrumam, nepieciešamības gadījumā atkārtoti veiciet mērījumu regulāros intervālos. sarkanā signāllampiņa(15): pastāv augsts pelējuma veidošanās risks, jo gaisa mitrums ir pārāk augsts vai virsmas temperatūra ir rasas temperatūras punkta diapazonā. Ja pastāv pelējuma veidošanās risks, jums jāsamazina gaisa mitruma veidošanās cēlonis, rūpīgi un bieži veicot vēdināšanu, palielinot telpas temperatūru vai likvidējot termiskos tiltus. Nepieciešamības gadījumā vērsieties pie attiecīgā būvinspektora. Norāde: izmantojot mērinstrumentu, nevar konstatēt pelējuma sporas. Tas norāda tikai to, ka apstākļiem nemainoties pastāv pelējuma veidošanās risks. Kļūmes – cēloņi un novēršana Mērījuma vērtības ārpus mērījumu diapazona Ja mērījuma objekta vērtības lāzera punktā ir ārpus mērījumu diapazona, displejā tiek parādīti šādi ziņojumi: Bosch Power Tools 1 609 92A 85E | (19.10.2022)460 | Latviešu >500 °C – virsmas temperatūra ir par augstu. <–30 °C – virsmas temperatūra ir par zemu. Pie apkārtnes temperatūras: >50 °C (par augstu) vai <–5°C (par zemu) Šī objekta vērtības nevar izmērīt. Pavērsiet lāzera punktu pret citu priekšmetu un sāciet jaunu mērījumu. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 461 Iekšēja kļūme Mērinstrumentam radusies iekšēja kļūme, un tas pēc 5 sek. izslēdzas. Lai atiestatītu programmatūru, izņemiet baterijas, pagaidiet dažas sekundes un ievietojiet baterijas atpakaļ. Ja kļūme nepazūd, pārbaudiet mērinstrumentu Bosch servisa centrā. Jēdzienu skaidrojums Izstarošanas koeficients Objekta izstarošanas koeficients ir atkarīgs no objekta materiāla un tā virsmas struktūras. Tas norāda to, cik daudz infrasarkano starojumu izstaro objekts, salīdzinot ar ideālu siltuma starojuma avotu (melns ķermenis, izstarošanas koeficients ε=1), un atbilstoši ir vērtība no 0 līdz 1. Termiskie tilti Termiskais tilts ir nepilnība vai trūkums ēkas ārsienas konstrukcijā, kur rodas lokāls palielināts siltuma zudums. Termiskie tilti var radīt paaugstinātu pelējuma veidošanās risku. Relatīvais gaisa mitrums Relatīvais gaisa mitrums norāda, cik ļoti gaiss ir piesātināts ar ūdens tvaiku. Vērtība tiek norādīta kā procentuāla vērtība maksimālajam ūdens tvaika apjomam, ko var saturēt gaiss. Maksimālais ūdens tvaika apjoms ir atkarīgs no temperatūras: jo augstāka temperatūra, jo vairāk ūdens tvaiku gaiss var saturēt. Ja relatīvais gaisa mitrums ir pārāk augsts, palielinās pelējuma risks. Pārāk zems gaisma mitrums var ietekmēt veselību. Rasas punkta temperatūra Rasas punkta temperatūra norāda temperatūru, kādā gaisā esošais ūdens tvaiks sāk kondensēties. Rasas punkta temperatūra ir atkarīgā no relatīvā gaisma mitruma un gaisa temperatūras. Bosch Power Tools 1 609 92A 85E | (19.10.2022)462 | Latviešu Ja virsmas temperatūra ir zemāka nekā rasas punkta temperatūra, tad ūdens uz šīs virsmas sāk kondensēties. Kondensāts uz virsmas ir galvenais pelējuma veidošanās iemesls. Apkalpošana un apkope Apkalpošana un tīrīšana u Ik reizi pirms lietošanas pārbaudiet mērinstrumentu. Ja mērinstrumentam ir ārēji redzami bojājumi vai tā iekšpusē ir nenostiprinātas daļas, vairs netiek garantēta mērinstrumenta droša un precīza funkcionēšana. Lai mērinstruments droši un nevainojami darbotos, uzturiet to sausu un tīru. Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet netīrumus ar sausu, mīkstu auduma gabaliņu. Nelietojiet mērinstrumenta apkopei tīrīšanas līdzekļus vai šķīdinātājus. Tīrīšanas laikā nepieļaujiet šķidruma iekļūšanu mērinstrumentā. Ļoti rūpīgi notīriet gaisa mitruma un temperatūras sensoru(4), stara uztvērēja lēcu(3) un lāzera izvadlūku(2): raugiet, lai uz stara uztvērēja lēcas vai lāzera izvadlūkas nebūtu plūksnu. Nekādā gadījumā nelietojiet asus priekšmetus, lai noņemtu netīrumus no sensora vai stara uztvērēja lēcas. Nepieciešamības gadījumā varat netīrumus izpūst ar eļļu nesaturošu saspiestu gaisu. Neuzglabājiet mērinstrumentu plastmasas maisiņā, kura izgarojumi var bojāt gaisa mitruma un temperatūras sensoru(4). Nenostipriniet uz mērinstrumenta uzlīmes tā sensoru tuvumā. Neuzglabājiet mērinstrumentu ilgāku laiku ārpus gaisa mitruma diapazona30–50%. Ja mērinstruments tiek glabāts pārāk mitrā vai pārāk sausā vidē, atsākot lietošanu var būt iespējami kļūdaini mērījumi. Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā. Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 463 Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Bosch Power Tools 1 609 92A 85E | (19.10.2022)464 | Lietuvių k. Lietuvių k. Saugos nuorodos Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prie- taisas naudojamas nesilaikant pateiktų nuorodų, gali būti pake- nkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso vi- sada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI. u Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. u Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaiz- duota matavimo prietaiso schemoje). u Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pra- dėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prie- taisu pateiktą lipduką jūsų šalies kalba. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys ne- žiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims. u Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. u Nedarykite jokių lazerinio įtaiso pakeitimų. u Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės. u Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV ap- saugos ir sumažina spalvų atpažinimą. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. u Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLietuvių k. | 465 u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dul- kės arba susikaupę garai. u Dėl specialios matavimo prietaiso technologijos šimtaprocentinio saugumo už- tikrinti negalima. Dėl aplinkos veiksnių (pvz., matavimo vietoje esančių dulkių, garų), temperatūros svyravimų (pvz., šildomojo ventiliatoriaus), taip pat dėl matuojamo pa- viršiaus savybių ir būklės (pvz., smarkiai atspindinčių ar skaidrių medžiagų) matavimų rezultatai gali būti netikslūs. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje. Naudojimas pagal paskirtį Matavimo prietaisas skirtas paviršiaus ir aplinkos temperatūrai bei santykiniam oro drėg- niui nesąlytiniu būdu matuoti. Jis apskaičiuoja rasos taško temperatūrą, aptinka šalčio tiltus ir vietas, kuriose gali susidaryti pelėsiai. Matavimo prietaisas pelėsių sporų neaptin- ka. Matavimo prietaisu draudžiama matuoti žmonių ir gyvūnų temperatūrą ir naudoti jį kitais medicininiais tikslais. Matavimo prietaisas nėra skirtas dujų ar skysčių paviršiaus temperatūrai matuoti. Matavimo prietaisas nėra skirtas pramoniniam naudojimui. Matavimo prietaisas skirtas naudoti patalpose. Šis gaminys yra vartotojams skirta lazerinė įranga pagal EN50689. Pavaizduoti elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. (1) Matavimo mygtukas (2) Lazerio spindulio išėjimo anga (3) Infraraudonųjų spindulių priėmimo lęšis (4) Oro drėgnio ir temperatūros jutiklis (5) Emisijos laipsnio lipdukas (6) Įspėjamasis lazerio spindulio ženklas (7) Serijos numeris (8) Kilpos fiksatorius (9) Baterijų skyriaus dangtelis Bosch Power Tools 1 609 92A 85E | (19.10.2022)466 | Lietuvių k. (10) Baterijų skyriaus dangtelio fiksatorius (11) Atgal mygtukas/šalinimo mygtukas (12) Įjungimo-išjungimo mygtukas/režimų mygtukas (13) Emisijos laipsnio mygtukas (14) Ekranas (15) Signalinė lemputė (16) Apsauginis krepšys Ekrano simboliai (a) Įspėjimo apie pelėsius režimo indikatorius (b) Šilumos tiltų režimo indikatorius (c) Atskaitos temperatūros režimo indikatorius (d) Paviršiaus temperatūros režimo indikatorius (e) Emisijos laipsnis (f) Temperatūros matavimų vienetas (g) Baterijos indikatorius (h) Esamoji paviršiaus temperatūros matavimo vertė (i) Ankstesnė paviršiaus temperatūros matavimo vertė (j) Paviršiaus temperatūros atskaitos vertė (k) Paviršiaus temperatūros skirtumas (l) Skirtumo simbolis (m) Atskaitos vertės simbolis (n) Patikros rezultato rodmuo (o) Paviršiaus temperatūros simbolis (p) Rasos taško temperatūros simbolis (q) Rasos taško temperatūra (r) Aplinkos temperatūros simbolis (s) Aplinkos temperatūros matavimo vertė (t) Santykinio oro drėgnio simbolis (u) Santykinio oro drėgnio matavimo vertė 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLietuvių k. | 467 Techniniai duomenys Šilumos detektorius AdvancedTemp Gaminio numeris 3603F832.. Matavimo sritis – Paviršiaus temperatūra –30…+500°C – Aplinkos temperatūra –5…+50°C – Santykinis oro drėgnis 10…90% Matavimo tikslumas Paviršiaus temperatūra A)B) – –30...–10°C ±(1,5+0,1 ×|t|)°C
