KASUTUSJUHEND AdvancedTemp BOSCH

– <20% ±3% – 20...60% ±2% – 60...90% ±3% Optika (mõõtekauguse ja mõõtelaigu suhe) D)E) 12:1 Töötemperatuur –5°C…+50°C Hoiutemperatuur –20°C…+70°C Viitekõrgust ületav max töökõrgus 2000m Max suhteline õhuniiskus 90% Määrdumisaste vastavalt standardile IEC61010-1 2

Laseri klass 2 Laseri tüüp (tavaline) 650nm, <1mW Laseripunkti hajumine ≤1,5mrad Patareid 2×1,5V LR6(AA) Tööaeg u 8h Mass vastavalt EPTA‑protseduurile01:2014 0,28kg 1 609 92A 85E | (19.10.2022) Bosch Power ToolsEesti | 437 Termodetektor AdvancedTemp Mõõtmed (pikkus× laius× kõrgus) 124×53×180mm A) 0,75–1,25m mõõtekauguse korral pinnast

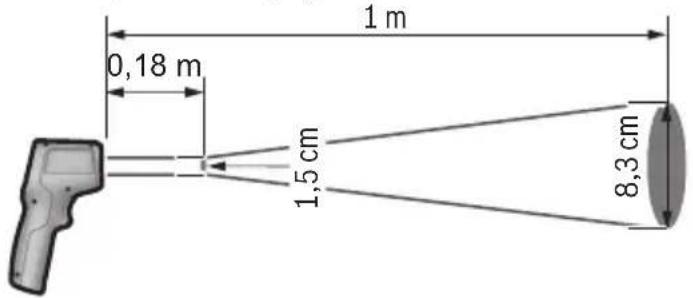

keskkonna temperatuuril 21–25°C C) 0,1 – 0,3 m mõõtekauguse korral pinnast D) Väärtus vastavalt VDI/VDE3511, leht4.3 (avaldatud 2005. aasta juulis); kehtib mõõtesignaali 90% korral. Kõikides tehnilistes andmetes toodud suurustest väljaspool asuvates piirkondades võivad mõõtmistulemused erinevad olla. E) põhineb infrapunamõõtmisel, vt graafikut: 1,5 cm 8,3 cm 0,18 m 1 m F) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. Teie mõõteseadme üheseks identimiseks kasutatakse tüübisildil olevat seerianumbrit(7). Paigaldamine Patareide paigaldamine/vahetamine Mõõteriistas on soovitatav kasutada leelis-mangaan-patareisid. Patareipesa kaane (9) avamiseks vajutage fiksaatorit (10) ja pöörake patareipesa kaas lahti. Pange patareid sisse. Seejuures veenduge, et patareide polaarsus vastab patareikorpuse siseküljel toodud kujutisele. Patarei näidik(g) näitab patarei laetuse taset: Näit Mahtuvus 76%...100% 51%...75% 26%...50% 15min...<25% Bosch Power Tools 1 609 92A 85E | (19.10.2022)438 | Eesti Näit Mahtuvus Maksimaalselt 15 min Kui tühja patereisümboliga patareinäit (g) vilgub, tuleb patareid vahetada. Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid. u Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal mõõteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda. Kasutamine Kasutuselevõtt u Kaitske mõõteseadet niiskuse ja otsese päikesekiirguse eest. u Ärge jätke mõõteseadet äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõtmist keskkonnatemperatuuriga kohaneda. Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteseadme täpsus väheneda. u Veenduge mõõteriista korrektses aklimatiseerumises. Tugevate temparatuurikõikumiste korral võib aklimatiseerumiseks kuluda kuni 30min, ekstreemsetes olukordades kuni 90min. See võib juhtuda näiteks siis, kui hoiate mõõteriista külmas autos ja teete seejärel mõõtmise soojas hoones. u Vältige tugevaid lööke mõõteriistale ja kukkumisi. Pärast tugevaid väliseid mõjutusi ja juhul, kui seade töötab tavapärasest erinevalt, tuleks mõõteseadet lasta kontrollida mõnes volitatud Bosch-klienditeeninduskeskuses. u Ärge sulgege ega katke õhuniiskuse ja temperatuurianduri(4), vastuvõtuläätse(3) ja laser-väljundava(2). Sisse-/väljalülitamine Mõõteriista saate sisse lülitadasisse/välja nupuga / režiiminupuga (12) või mõõtmisnupuga (1). Lühikese käivitustsükli järel on mõõteriist alati pinnatemperatuurirežiimis ja viimasel väljalülitamisel salvestatud emissioonitasemega töövalmis. Mõõtmist ei ole veel käivitatud, laser on välja lülitatud. Mõõtmisnupu (1) vajutamise järel alustab mõõteriist mõõtmist. u Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada. u Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsEesti | 439 Mõõteriista väljalülitamiseks vajutage sisse/välja nuppu / režiiminuppu (12) kestusega umbes 2s. Kui umbes 5kestel ei vajutata mõõteriistal mitte ühtegi nuppu, lülitub mõõteriist patareide säästmiseks automaatselt välja. Mõõtmise ettevalmistamine Temperatuurimõõtmiste mõõtühiku ümberseadmine Mõõteühikute Celsiuse kraad ja Fahrenheiti kraad vahel vahetamiseks vajutage emissioonitaseme nuppu (13) kestusega umbes 3s. Hetkelist seadet näidatakse temperatuurimõõtmiste mõõteühiku näidikul (f). Pinnatemperatuuri mõõtmise emissioonimäär Pinnatemperatuuri määramiseks mõõdetakse puutevabalt loomulikku infrapuna- soojuskiirgust, mida mõõdetav objekt välja saadab. Korrektsete mõõtetulemuste saamiseks tuleb enne iga mõõtmist kontrollida mõõteseadmele seatud emissioonitaset ja seda vajaduse korral mõõdetava objektiga sobitada. Emissioonitaseme muutmiseks vajutage emissioonitaseme nuppu (13) korduvalt lühidalt, kuni emissioonitaseme näidikul (e) on valitud järgmiseks mõõtmiseks sobiv emissioonitase. Kinnitage valikut mõõtmisnupuga (1) või sisse-/välja nupuga / režiiminupuga (12). – Kõrge emissioonitase (≈0,95): betoon (kuiv), tellis (punane, krohvimata), liivakivi (krohvimata), marmor, plast (PE, PP, PVC), kummi, elokseeritud alumiinium (matt), keraamilised plaadid, radiaatorivärv, puit, mört, katusepapp, tapeet, kleeplint, lakkvärv, stukk – Keskmine emissioonitase (≈0,85): graniit, emailid, malm, šamott, sillutiskivi, tekstiilid, linoleum, paber, kiudplaat – Madal emissioonitase (≈0,75): kork, portselan (valge), nahk, looduslik kivi – i: täiendav teave Täiendava teabe saamiseks skannige QR-kood. u Korrektsed temperatuurimõõtmised on ainult siis võimalikud, kui seatud emissiooniaste ja objekti emissiooniaste on ühesugused. Objekte võidakse näidata liiga kõrge või liiga madala temperatuuriga, mis võib puudutamistel ohtu tekitada. Bosch Power Tools 1 609 92A 85E | (19.10.2022)440 | Eesti Mõõdetav ala pinnatemperatuuri mõõtmisel Mõõteriista põhjustatud laserring näitab mõõtepinda, mille infrapunakiirgus määratakse puutevaba pinnatemperatuuri mõõtmise korral. Laserpunkti keskkoht tähistab mõõtepinna keskpunkti. Optimaalse mõõtetulemuse saamiseks suunake mõõteriist nii, et laserkiir oleks mõõtepinna selles punktis vertikaalselt. u Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant. Laserirõnga suurus ja seega mõõtepind suureneb koos mõõteriista kaugusega mõõtmisobjektist. Optimaalne mõõtmiskaugus on 0,75m kuni 1,25m. u Ärge hoidke mõõteseadet kuuma pinna vahetus läheduses. Kuumus võib mõõteseadet kahjustada. Kuvatud mõõtetulemus on mõõdetud temperatuuri keskmine väärtus mõõtepinnal. Märkused mõõtetingimuste kohta Tugevalt peegeldavad, läikivad või läbipaistvad pinnad (nt läikivad keraamilised plaadid, roostevabast terasest esipinnad, keedupotid) võivad pinnatemperatuuri mõõtmise tulemust mõjutada. Vajaduse korral katke mõõdetav ala tumeda, mati, soojust hästi juhtiva kleeplindiga. Laske kleeplindil veidi aega pinnatemperatuuriga kohaneda. Mõõtmine läbi läbipaistvate materjalide ei ole tööpõhimõttest tulenevalt võimalik. Mõõtmistulemused on seda täpsemad ja usaldusväärsemad, mida paremad ja stabiilsemad on mõõtmistingimused. Keemilised saasteained, nt lakkidest ja värvidest aurustuvad ained, võivad õhuniiskuse ja keskkonna temperatuuri andurit(4) kahjustada. Infrapuna-temperatuurimõõtmist häirib suits, aur ja tolmune õhk. Seetõttu õhutage ruumi enne mõõtmist, eriti siis, kui õhus on tolmu või auru. Ärge mõõtke näiteks vannitoas kohe pärast duši kasutamist. Oodake, kuni pärast õhutamist taastub ruumis tavapärane temperatuur. Keskkonna temperatuuri ja suhtelist õhuniiskust mõõdetakse otse mõõteseadme õhuniiskuse ja keskkonna temperatuuri anduriga(4). Õigete tulemuste saamiseks ei tohi mõõteseadet hoida otse segamisallikate (nt kütteseadmed, kinnikatmata vedelikud) kohal ega kõrval. Ärge katke andurit(4) kinni. Mõõtefunktsioonid Üksikmõõtmine Mõõtmisnupu(1) ühekordse lühida vajutamisega lülitate laseri sisse ja alustate valitud režiimis üksikmõõtmist. Mõõtmistoimingu kestus võib olla 1 või 2s. Mõõtmistulemust näidatakse ekraani valge taustaga piirkonnas. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsEesti | 441 Pärast mõõtmist lälitub laser automaatselt välja. Ekraanil näidatakse viimaseid mõõtmistulemusi. Pidevmõõtmine Hoidke kestusmõõtmiste jaoks valitud režiimis all mõõtmisnuppu(1). Laser jääb sisselülitatuks. Suunake laserring aeglase liigutusega teineteise järel kõigile pindadele, mille temperatuuri soovite mõõta. Niiskuse ja keskkonnatemperatuuri mõõtmise jaoks liigutage mõõteriista aeglaselt ruumis ringi. Jooksvalt värskendatakse ekraanil olevat näitu ja signaaltulesid(15). Kohe, kui mõõtmisnupu(1) lahti lasete, katkestatakse mõõtmine ja lülitatakse laser välja. Ekraanil näidatakse viimaseid mõõtmistulemusi. Signaallamp jääb muutumatult viimase näidu juurde. Režiimi valimine Režiimimenüü avamiseks vajutage sisse/välja nuppu / režiiminuppu (12). Valige sisse/välja nupuga / režiiminupuga (12) soovitud režiim. Kinnitage oma valikut mõõtmisnupuga (1) või emissioonitaseme nupuga (13). Eelmise režiimi juurde tagasipöördumiseks vajutage tagasi- nuppu/kustutamisnuppu (11). Pinnatemperatuurirežiim (vaatajoonistA) Pinnatemperatuurirežiimis mõõdetakse mõõtmisobjekti pinnatemperatuuri. Vajutage mõõtmisnuppu(1) ja suunake laserirõngas vertikaalselt mõõtmisobjekti keskkohta. Mõõdetud pinnatemperatuuri (h) näidatakse ekraani valge taustaga piirkonnas. Järgmisel mõõtmisel kuvatakse näidikul varem mõõdetud väärtus (i). Vajutage tagasi-nuppu/kustutamisnuppu(11) mõõtevääruse (h) kustutamiseks ekraani valge taustaga piirkonnast. Pinnatemperatuurirežiimis signaallamp (15) ei põle. Bosch Power Tools 1 609 92A 85E | (19.10.2022)442 | Eesti Selles režiimis saab mõõta näiteks radiaatorite, põrandakütte või külmkapi siseruumide temperatuuri. Viitetemperatuurirežiim Viitetemperatuurirežiimis võrreldakse 2 mõõdetud pinnatemperatuuri ja näidatakse nende erinevust. Nii saab mõõta olulisi temperatuurierinevusi 2 erinevas kohas ühel või mitmel pinnal. Vajutage mõõtmisnuppu (1) viiteväärtuse (j) mõõtmiseks. Kõik järgmised mõõteväärtused registreeritakse viiteväärtuse suhtes(j). Vahetult uue mõõtmise järel näidatakse ekraanil temperatuuride vahet (k). Igal uuel mõõtmisel aktualiseeritakse ekraani valge taustaga piirkonnas mõõteväärtus (h) ja arvutatakse uuesti erinevus viiteväärtusest. Kui uus mõõteväärtus (h) on rohkem kui 1°C viiteväärtusest (j), madalam, süttib signaallamp (15) siniselt. Kui uus mõõteväärtus (h) on rohkem kui 1°C viiteväärtusest(j) kõrgem, süttib signaallamp (15) punaselt. Kui väärtuste erinevus (k) on vahemikus ±1°C, siis signaallamp (15) ei sütti. Külmasillarežiim (vaata joonist B) Külmasillarežiimis mõõdetakse pinna- ja keskkonnatemperatuuri ning võrreldakse neid omavahel. Suurte erinevuste korral mõlema temperatuuri vahel hoiatatakse külmasilla (vaadake „Külmasild“, Lehekülg445) eest. Vajutage mõõtmisnuppu(1) ja suunake laserirõngas vertikaalselt mõõtmisobjekti keskkohta. Mõõtmise lõpetamise järel näidatakse mõõdetud pinnatemperatuuri (h). Keskkonnatemperatuuri (s) näidatakse juba mõõtmise ajal automaatselt. Mõõteriist võrdleb automaatselt väärtusi ja tõlgendab tulemust alljärgnevalt: roheline signaallamp(15): väike temperatuurierinevus, külmasilda ei ole. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsEesti | 443 kollane signaallamp(15): temperatuurierinevus on piirialal, mõõtmispiirkonnas võib olla külmasild; korrake mõõtmist vajaduse korral ajalise vahemiku järel. punane signaallamp(15): sümbol näitab, et pinnatemperatuur mõõtepinnal erineb tunduvalt keskkonnatemperatuurist. Mõõtmispiirkonnas on külmasillad, mis viitab halvale isolatsioonile. Ruum on liiga külm – kui seda normaalselt köetakse, siis viitab madal temperatuur üldisele halvale isolatsioonile. Kontrollige külmasildade korral soojusisolatsiooni selles piirkonnas, vajaduse korral kasutage ehitusasjatundja abi. Hallitushoiatusrežiim (vaata joonistC) Hallitushoiatusrežiimis mõõdetakse keskkonnatemperatuuri ja suhtelist õhuniiskust (vaadake „Suhteline õhuniiskus“, Lehekülg445). Mõlema väärtuse põhjal arvutatakse kastepunktitemperatuur (vaadake „Kastepunkti temperatuur“, Lehekülg445). Lisaks mõõdetakse pinnatemperatuuri. Kastepunktitemperatuuri võrreldakse pinnatemperatuuriga ja tulemust tõlgendatakse hallitusohtu silmas pidades. Suhteline õhuniiskus (u), keskkonnatemperatuur(s) ja arvutuslik kastepunktitemperatuur (q) määratakse ja kuvatakse automaatselt. Vajutage mõõtmisnuppu(1) ja suunake laserirõngas vertikaalselt mõõtmisobjekti keskkohta. Pinnatemperatuuri mõõteväärtust (h) näidatakse ekraani valge taustaga pirkonnas. Mõõteriist võrdleb automaatselt väärtusi ja tõlgendab tulemust alljärgnevalt: roheline signaallamp(15): hetketingimustel ei ole hallitusohtu. kollane signaallamp(15): väärtused on piirialas; pidage silmas ruumitemperatuuri, külmasildasid ja õhuniiskust ning korrake mõõtmist vajaduse korral. punane signaallamp(15): on kõrgendatud hallitusoht, kuna õhuniiskus on liiga kõrge või on pinnatemperatuur peaaegu kastepunktitemperatuuri piirkonnas. Bosch Power Tools 1 609 92A 85E | (19.10.2022)444 | Eesti Hallitusohu korral peaksite olenevalt põhjusest õhuniiskust sagedasema ja põhjalikuma ventileerimise abil langetama, tõstma ruumitemperatuuri või kõrvaldama külmasillad. Vajaduse korral pöörduge ehitusasjatundja poole. Märkus. Mõõteseade ei tuvasta hallitusspoore. See näitab ainult, et tingimuste püsimisel võib tekkida hallitus. Vead – põhjused ja kõrvaldamine Mõõteväärtused väljaspool mõõtepiirkonda Kui mõõtmisobjekti mõõteväärtused laserirõngas on mõõtepiirkonnast väljaspool, kuvatakse ekraanil näidud: >500 °C – pinnatemperatuur on liiga kõrge. <–30 °C – pinnatemperatuur on liiga madal. Keskkonnatemperatuuril: >50 °C (liiga kõrge) või <–5°C (liiga madal) Selle objekti väärtusi ei saanud mõõta. Suunake laserirõngas teisele objektile ja alustage uut mõõtmist. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsEesti | 445 Sisemine viga Mõõteriistal on sisemine viga ja see lülitub 5 s pärast välja. Tarkvara lähtestamiseks eemaldage patareid, oodake mõni sekund ja pange patareid jälle tagasi. Kui viga seejärel püsib, laske mõõteriista Boschi klienditeenindusel kontrollida. Mõistete selgitused Emissioonitase Objekti emissioonitase oleneb materjalist ja pinna struktuurist. See näitab, kui palju infrapuna-soojuskiirgust objekt ideaalse soojuskiirguriga (mustkiirgur, emissioonitaseε=1) võrreldes kiirgab, ning võib olla 0 ja 1 vahel. Külmasild Külmasillaks nimetatakse kohta hoone välisseinas, kus soojuskadu on konstruktsioonist tingituna suurem. Külmasillad võivad põhjustada suuremat hallitusriski. Suhteline õhuniiskus Suhteline õhuniiskus näitab, millisel määral on õhk veeauruga küllastunud. See väärtus on protsent maksimaalsest veeaurukogusest, mida õhk saab absorbeerida. Maksimaalne veeaurukogus oleneb temperatuurist: mida kõrgem on temperatuur, seda rohkem veeauru saab õhk absorbeerida. Kui suhteline õhuniiskus on liiga suur, suurendab see hallitusohtu. Liiga väike õhuniiskus võib tervisele halvasti mõjuda. Kastepunkti temperatuur Kastepunkti temperatuur näitab, millisel temperatuuril hakkab õhus sisalduv veeaur kondenseeruma. Kastepunkti temperatuur oleneb suhtelisest õhuniiskusest ja õhutemperatuurist. Kui pinna temperatuur on kastepunkti temperatuurist madalam, hakkab vesi sellel pinnal kondenseeruma. Bosch Power Tools 1 609 92A 85E | (19.10.2022)446 | Eesti Kondensatsioonivesi pindadel on üks hallituse tekke peamisi põhjusi. Hooldus ja korrashoid Hooldus ja puhastamine u Kontrollige mõõteseadet iga kasutamise eel. Nähtavate vigastuste või mõõteseadme sisemuses olevate lahtiste detailide korral ei ole turvaline talitlus enam tagatud. Hea ja ohutu töö tagamiseks hoidke mõõteseade alati puhas ja kuiv. Ärge kastke mõõteriista vette ega muudesse vedelikesse. Puhastage seadet kuiva pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid. Puhastamisel ei tohi mõõteseadme sisemusse sattuda vedelikku. Puhastage eelkõige õhuniiskuse ja temperatuuriandurit(4), vastuvõtuläätse(3) ja laseravausi(2) väga ettevaatlikult: pidage silmas, et vastuvõtuläätsele ega laseravausele ei jääks ebemeid. Ärge proovige teravate esemetega andurilt või vastuvõtuläätselt mustust eemaldada. Vajaduse korral võib mustuse ettevaatlikult õlivaba suruõhuga ära puhuda. Ärge hoidke mõõteseadet plastkotis, millest aurustuvad ained võivad õhuniiskuse ja temperatuuri andurit(4) kahjustada. Ärge kinnitage mõõteseadmele anduri lähedale kleebiseid. Ärge hoidke mõõteseadet pikemat aega väljaspool õhuniiskuse vahemikku 30%–50%. Mõõteseadme hoidmine liiga niiskes või liiga kuivas kohas võib muuta mõõtetulemused ebatäpseks. Hoidke ja transportige mõõteseadet ainult kaasasolevas kaitsekotis. Remonti saatke mõõteseade kaitsekotis. Müügijärgne teenindus ja kasutusalane nõustamine Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta. Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10‑kohaline tootenumber. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 447 Eesti Vabariik Teeninduskeskus Tel.: (+372) 6549 575 Faks: (+372) 6549 576 E-posti: service-pt@lv.bosch.com Muud teeninduse aadressid leiate jaotisest: www.bosch-pt.com/serviceaddresses Jäätmekäitlus Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake mõõteseadmeid ega patareisid olmejäätmete hulka! Üksnes ELi liikmesriikidele: Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi õigusaktides tuleb kasutusressursi ammendanud mõõteseadmed ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist. Latviešu Drošības noteikumi Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādījumiem, tas var nelabvēlīgi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU. Bosch Power Tools 1 609 92A 85E | (19.10.2022)448 | Latviešu u Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. u Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā). u Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlīmējiet uz tās kopā ar izstrādājumu piegādāto uzlīmi jūsu valsts valodā. Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi. u Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā. u Neveiciet nekādas izmaiņas ar lāzera ierīci. u Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma. u Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju. u Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. u Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi. u Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos. u Tehnisku iemeslu dēļ mērinstruments nevar garantēt simtprocentīgu precizitāti. Apkārtējās vides ietekme (piemēram, putekļi vai tvaiki mērīšanas trasē), temperatūras svārstības (piemēram, sildošā ventilatora dēļ) kā arī mērķa virsmu stāvoklis un īpašības (piemēram, augsti atstarojoši vai caurspīdīgi materiāli) var būt par cēloni kļūdainiem mērījumu rezultātiem. 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 449 Izstrādājuma un tā funkciju apraksts Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Paredzētais pielietojums Mērinstruments ir paredzēts virsmu temperatūras, apkārtējas vides temperatūras un relatīvā gaisa mitruma bezkontakta mērīšanai. Tas aprēķina rasas punkta temperatūru un norāda uz termiskajiem tiltiem un pelējuma risku. Izmantojot mērinstrumentu, nevar konstatēt pelējuma sporas. Mērinstrumentu nedrīkst izmantot cilvēku un dzīvnieku ķermeņa temperatūras mērīšanai vai citiem medicīniskiem nolūkiem. Mērinstruments nav paredzēts gāzu vai šķidrumu virsmas temperatūras mērīšanai. Mērinstruments nav paredzēts profesionālai lietošanai. Mērinstruments ir paredzēts lietošanai telpās. Šis izstrādājums ir lietotāja lāzerierīce saskaņā ar EN50689. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē. (1) Mērīšanas taustiņš (2) Lāzera stara izvadlūka (3) Infrasarkanā starojuma uztvērēja lēca (4) Gaisa mitruma un temperatūras sensors (5) Izstarošanas koeficienta uzlīme (6) Lāzera brīdinājuma uzlīme (7) Sērijas numurs (8) Fiksējošā cilpa (9) Bateriju nodalījuma vāciņš (10) Bateriju nodalījuma vāciņa fiksators (11) Atpakaļ/izdzēšanas taustiņš (12) Ieslēgšanas/izslēgšanas/režīma taustiņš (13) Izstarošanas koeficienta taustiņš (14) Displejs (15) Gaismas signāls Bosch Power Tools 1 609 92A 85E | (19.10.2022)450 | Latviešu (16) Aizsargsoma Indikācijas elementi (a) Pelējuma brīdinājuma režīma rādījums (b) Termisko tiltu režīma rādījums (c) References temperatūras režīma rādījums (d) Virsmas temperatūras režīma rādījums (e) Izstarošanas koeficients (f) Temperatūras mērījuma mērvienība (g) Bateriju uzlādes līmeņa rādījums (h) Virsmas temperatūras pašreizējā mērījuma vērtība (i) Virsmas temperatūras agrākā mērījuma vērtība (j) Virsmas temperatūras references vērtība (k) Virsmas temperatūras diferenciālvērtība (l) Diferenciālvērtības simbols (m) References vērtības simbols (n) Pārbaudes rezultātu ziņojums (o) Virsmas temperatūras simbols (p) Rasas punkta temperatūras simbols (q) Rasas punkta temperatūra (r) Apkārtējās vides temperatūras simbols (s) Apkārtējās vides temperatūras mērījuma vērtība (t) Relatīvā gaisa mitruma simbols (u) Relatīvā gaisa mitruma mērījuma vērtība Tehniskie parametri Siltuma detektors AdvancedTemp Izstrādājuma numurs 3603F832.. Mērīšanas diapazons – Virsmas temperatūra –30…+500°C – Apkārtējās vides temperatūra –5…+50°C – Relatīvais gaisa mitrums 10…90% 1 609 92A 85E | (19.10.2022) Bosch Power ToolsLatviešu | 451 Siltuma detektors AdvancedTemp Mērīšanas precizitāte Virsmas temperatūra A)B) – –30…–10 °C ±(1,5+0,1 ×|t|) °C
