NAUDOJIMO INSTRUKCIJA GG 200 18 Flex

Naudojami simboliai 169

Simboliai ant jrankio 169

Jūsų saugumui 169

Techniniai duomenys 169

Bendras jrankio vaizdas 172

Nurodymai dirbant 173

Techninis aptarnavimas ir priežiūra .. 175

Nurodymai utilizuoti 175

Atsakomybės pašalinimas ..... 175

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Mūvėkite apsaugines pirštines!

Nuoroda dėl seno įrankio utilizavimo (žr. 175 psl.)!

Jūsų saugumui

ISPÉJIMAS!

Prieš naudodami elektrinį įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės:

- šios instrukcijos,

- „Bendruju saugos taisykliu“, esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio Nr.: 315.915),

- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

Šis elektrinis įrankis gali būti naudojamas tik

- pagal paskirti,

- saugumo technikos požiūriu nepriekaištingos būklės.

Būtina nedelsiant pašalinti saugai neigiamos įtakos turinčius gedimus.

Naudojimas pagal paskirti

Akumuliatorinis karštujų klijų pistoletas GG 200 18 yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse

- znaudojimui buityje

- naudoti originalioms FLEX klijų lazdelėms

Universalūs klijai, skirti:

– montavimui, remontui, dekoravimui ir rankdarbiams

Tinka:

- kartonui, popieriui, medienai, odai, kamštienai, tekstilės gaminiams, plastikui, keramikai, plytelėms, polistireniniam putplasčiui, plėvelei, putplasčiui

NURODYMAS

Naudoti akumuliatorinį karštujų klijų pistoletą leidžiama tik sausose ir gerai vėdinamose patalpose.

Saugos nurodymai

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

ATSARGIA!!

Pavojus dėl karščio! Nudegimo pavojus! Klijų masė įkaista iki 200 °C!

■ Nenaudokite skystų arba pastos formos klijų!
- Karštiems klijams patekus ant odos: Iš karto atvėsinkite šaltu vandeniu. Nebandykite nuo odos pašalinti išsilydžiusių klijų. Prireikus kreipkitės į gydytoją.
- Karštiems klijams patekus i akis: Iš karto apie 15 min. vėsinkite po tekančiu vandeniu ir nedelsdami kreipkitės i gydytoją.
■ Nenaudokite kartu su lengvai užsidegančiomis / degiomis medžiagomis.
■ Nenaudokite ant lengvai užsidegančio pagrindo arba degioje aplinkoje (pvz., popierius, tekstilės gaminiai ir t. t.).
■ Karščiui jautrias medžiagas patikrinkite dėl tinkamumo.
■ Netraukite klijų lazdelės iš prietaisoKaršti klijai, kurie teka prietaise, gali jį pažeisti.
■ Naudokite tik tinkamas klijų lazdeles ir apdorokite numatyta temperatūra.
■ Keisdami apdorojimo tem-peratūra, atkreipkite dėmesį, kad kita klijų lazdelė būtų tinkama šiai temperatūrai.
■ Nepalikite prietaiso be priežiūros.

ATSARGIA!!

Pavojus dél vandens ir skysčio!

■ Nepalikite prietaiso lietuje.
■ Nenaudokite drėgno prietaiso ir nenaudokite jo drėgnoje arba šlapioje aplinkoje.

Ši prietaisą gali naudoti vyresni nei 8 metų vaikai ir asmenys, turintys nepakankamai fizinių, sensorinių ar protinių gebėjimų arba nepakankamai patirties ir

žinių, jeigu jie bus prižiūrimi, instruktuoti apie saugų prietaiso naudojimą ir suprantantys galinčių kilti pavojų grėsmę. Neleiskite vaikams žaisti su prietaisu. Neprižiūrimiems vaikams draudžiama atlikti valymo ir naudotojo techninės priežiūros darbus.

■ Naudokite tik originalius akumuliatorius, kurių įtampa atitinka elektros prietaiso specifikacijų lentelėje nurodytą įtampą. Naudojant kitokius akumuliatorius, pvz., panašaus modelio, perdirbtus ar kitų gamintojų, sprogęs akumuliatorius gali sužaloti ir padaryti materialinės žalos.

Saugos nurodymai naudojant akumuliatorių

■ Neatidarykite akumuliatoriaus. Gali jvykti trumpasis jungimas.
■ Saugokite akumuliatorių nuo karščio, pvz., taip pat nuo nuolatinės saulės apšvietos, ugnies, vandens ir drėgmės. Gali sprogti.
■ Pažeidus akumuliatorių ir jį naudojant netinkamai gali pasklisti garų. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.
■ Neteisingai naudojant baterijas gali iš jų išbėgti skystis. Nelieskite skysčio rankomis. Jeigu atsitiktinai prisilietėte, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks į akis, kreipkitės į gydytoją. Išbėgęs baterijų skystis gali iššaukti odos sudirginimą arba nudegimą.
■ Naudokite FLEX akumuliatorius tik kartu su FLEX jrenginiais ir FLEX priedais. Tik taip akumuliatorius apsaugomas nuo pavojingos perkrovos.
■ Akumuliatorius kraukite tik krovimo prietaisuose, kuriuos siūlo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumuliatorius, naudojant kitokius akumuliatorius gali kilti gaisras.

■ Akumuliatorių gali apgadinti smailūs daiktai, pvz., vinys arba atsuktuvas, arba išorinės jėgos poveikis. Taip gali įvykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rūkti, susprogti arba perkaisti.

Kitos saugos nuorodos

■ Prietaiso žymėjimui naudokite tik lipnius skydelius. Neleistina gręžti kiaurymių korpuse.

■ Vardinė įtampa turi atitikti įtampa, nurodytą įrankio skydelyje.

Techniniai duomenys

Prietaisas GG 200 18
Tipas		Akumuliatorinis karštuju kliju pistoletas
Vardinė įtampa V 18
Akumuliatorius Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Matmenys (A x P x G) mm 217 x 81 x 206
Įkaitimo laikas iki 2 min.
Lydymosi temperatūra 2 pakopos: 130 / 200 °C
Maks. klijavimo galia	g/min.	20
Klijų lazdelės skersmuo	mm	11
Klijų lazdelės ilgis	mm	150 – 300
Leistina aplinkos temperatūra- įkrovimo procesui- eksploatavimui ir laikymui	°C	-10 ... +40<50
Svoris pagal „EPTA-procedere 1/2014“ (be akumuliatoriaus)	kg	0,355
Akumuliatoriaus svoris- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

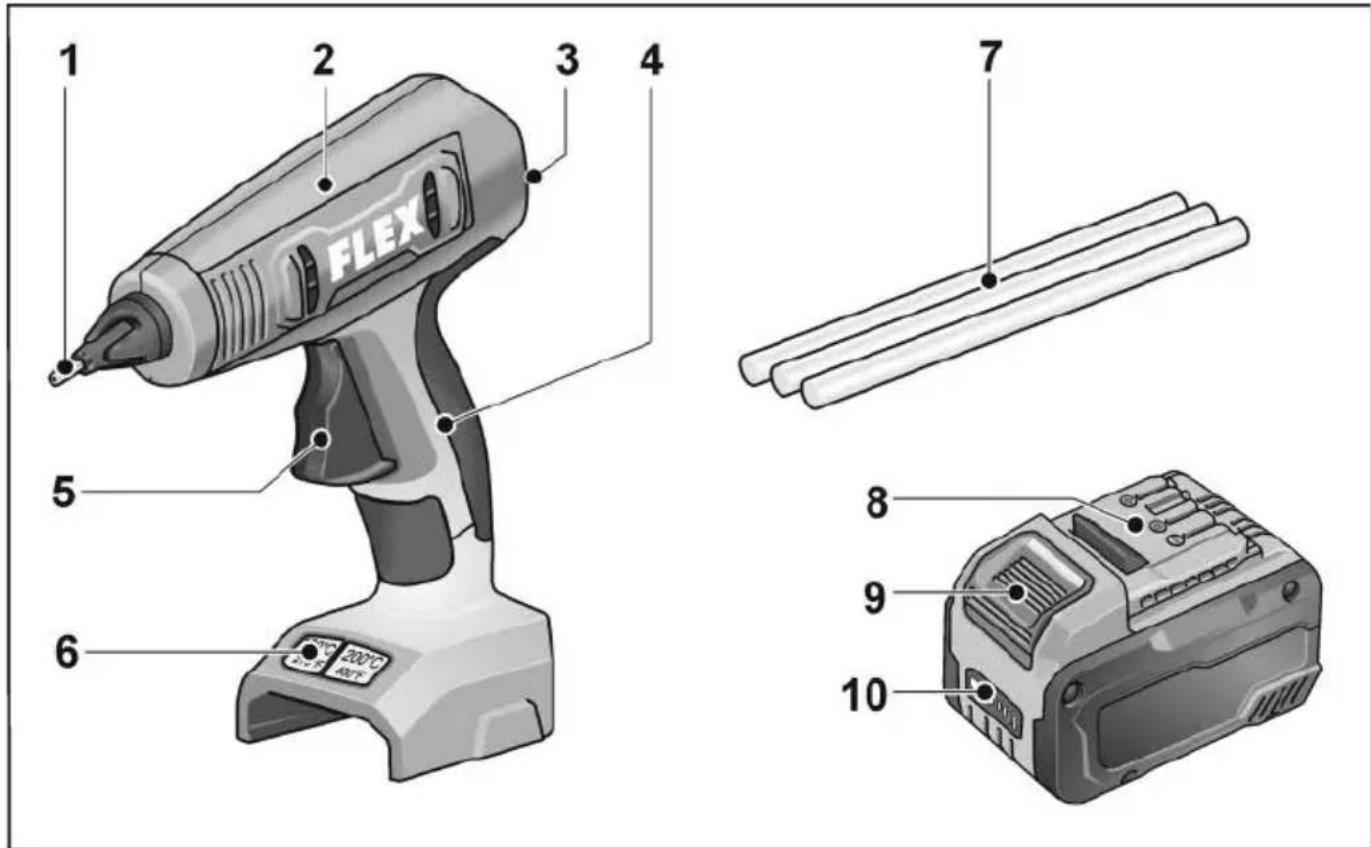

Bendras įrankio vaizdas

1 2 3 4 FLEX 5 6 7 8 9 10 20°C

1 Antgalis
2 Kaitinimo kamera
3 Klijų lazdelės kreipiamoji
4 Rankena
5 Pastūmos-paleidimo mechanizmas
6 Mygtukai

Skirtas jjungti ir išjungti.

Temperatūrai nustatyti.

7 Klijų lazdelės
8 Ličio jono akumuliatorius (2,5 Ah/5,0 Ah/8,0 Ah)
9 Akumuliatoriaus atfiksavimo mygtukas
10 Akumuliatoriaus jkrovimo būklės rodmuo

Nurodymai dirbant

ISPÉJIMAS!

Prieš bet kokius darbus prie prietaiso išimkite akumuliatorių.

Prieš pirmą naudojima

Išpakuokite prietaisą ir reikmenis bei patikrinkite, ar pristatytas visas komplektas, ar jis nepažeistas transportuojant.

NURODYMAS

Pristatytas akumuliatorius néra visiškai ikrautas. Prieš pradėdami naudoti pirmą kartą, visiškai ikraukite akumuliatorių. Apie tai skaitykite krovimo prietaiso naudojimo instrukcijoje.

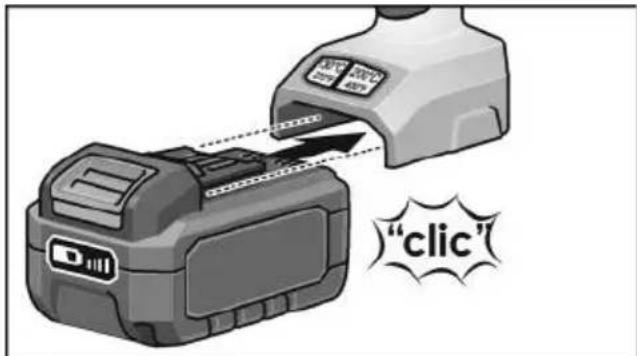

Akumuliatoriaus įstatymas / keitimas

"clic"

■ |krautą akumuliatorių stumkite i prietaisą, kol akumuliatorius tinkamai užsifiksuos.

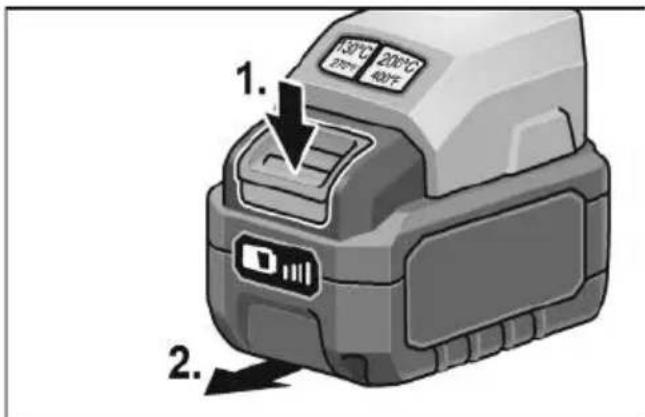

■ Norėdami išimti, spauskite atfiksavimo mygtuką (1.) ir ištraukite akumuliatorių (2.).

ATSARGIA!!

Kai nenaudojate, apsaugokite akumuliatoriaus kontaktus. Palaidos metalinės dalys gali užtrumpinti kontaktus, kyla sprogimo ir gaisro pavojus!

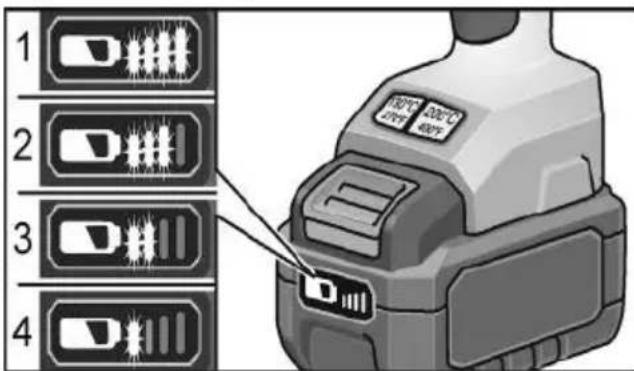

Akumuliatoriaus įkrovimo būklė

■ Paspaudus mygtuka, galima pagal akumuliatoriaus jkrovimo būklės indikatorių šviesos diodus patikrinti jkrovimo būklę.

1 2 3 4

Indikatorius užgęsta po 5 sekundžių. Jei vienas iš šviesos diodų sumirksi, reikia akumuliatorių įkrauti. Jei paspaudus mygtuką, nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

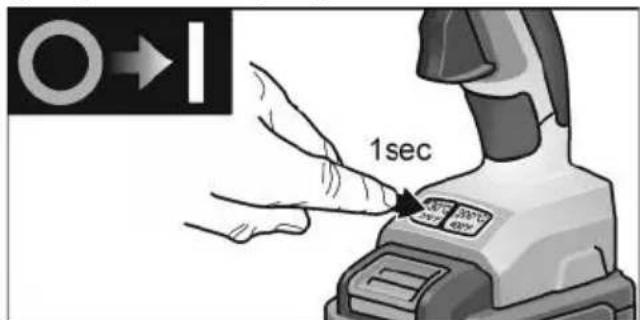

ljungimas ir išjungimas

1sec

■ Norėdami ijungti, 1 sekundę spauskite temperatūros mygtuką 130 °C arba 200 °C.

■ Norėdami išjungti, 1 sekundę spauskite aktyvų mygtuką.

Darbas su akumuliatoriniu karštujų klijų pistoletu

Klijavimas

i NURODYMAS

Klijuojamos vietos turi būti neriebaluotos, sausos ir visiškai švarios. Pašalinti klijų dėmes ant drabužių nejmanoma. Klijų lašelius geriausia šalinti, kai jie šalti.

■ [statykite klijų lazdelę gale i tam skirtą kreipiamają.
■ ljunkite prietaisą.

Pirmą kartą pradedant naudoti reikia kelis kartus suaktyvinti pastūmos-paleidimo mechanizmą, kad klijų kamera prisipildytų klijais. Gali reikėti trumpai papildomai paspausti klijų lazdeleę.

■ Suaktyvinkite pastūmos-paleidimo mechanizma ir tepkite klijus ant medžiagos iš vienos pusės.
■ Klijuojamas medžiagas stipriai prispauskite ir prireikus koreguokite.
■ Maždaug po 2 minučių galima visiška klijuotos vietos apkrova. Klijuoti taškais rekomenduojama didelio ploto, ilgas detales.

Taip pat galima apdoroti poliuretano putas (pvz., polistireninj putplasti) nustačius 130 °C temperatūrą ir naudojant „Low Melt“ klijų lazdeles. Atkreipkite dėmesį, kad karštuosius klijus reikia tepti ant pagrindo, o ne ant polisterininio putplasčio.

■ Klijuoti tekstilės gaminius arba panašias medžiagas rekomenduojama tepant karštuosius klijus linijomis.
■ Po naudojimo palaukite, kol akumuliatorinis karštujų klijų pistoletas atvės.
■ Jei reikia, apdorokite oro sąlygoms ir drėgmei atsparias PUR klijų lazdeles nustatę 130 °C temperatūrą.

i NURODYMAS

Keičiant 130 °C temperatūra apdorojamą lazdele į apdorojamą 200 °C, trumpai iš antgalio gali ištekėti daug skystesni klijai.

Temperatūros mygtukas (130 °C)

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

■ 1 sekundę spauskite temperatūros mygtuką 130 °C. Ekranas mirksi ir persijungia i nuolatinį švietimą, kai pasiekiama 130 °C temperatūra.

Temperatūros mygtukas (200 °C)

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

■ 1 sekundę spauskite temperatūros mygtuką 200 °C. Ekranas mirksi ir persijungia i nuolatinį švietimą, kai pasiekiama 200 °C temperatūra.

Temperatūros perjungimas

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

Perjungti temperatūrą darbo metu galima paprastai paspaudus atitinkamą mygtuką.

ATSARGIA!!

Perjungiant temperatūrą reikia atkreipti démesį, kad būtų įstatyta tinkama klijų lazdelė su atitinkama temperatūros savybe.

Likusi jkrova

130°C 270°F 200°C 400°F

Aktyvus temperatūros mygtukas mirksi raudonai, kai įkrovos liko mažiau nei 30 %.

Akumuliatorius išsikrovęs arba klaida

130°C 270°F 200°C 400°F

Mygtukas šviečia 3 sekundes raudonai ir tada išsijungia.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius darbus prie prietaiso išimkite akumuliatorių.

NURODYMAS

Prietaisui nereikalinga techninė priežiūra.

Valymas

ISPÉJIMAS!

Nenaudokite vandens arba skystų valiklių. Vandens sąlyčio su įtampingosiomis dalimis atveju galimas elektros šokas, nudegimai arba mirtis.

■ Valykite tik sausą prietaisą.
■ Prietaisą valykite lengvai sudrėkinta šluoste, nenaudodami valymo priemonių.

Remontas

Remontuoti atiduokite tik į gamintojo įgaliotas dirbtuves.

Atsarginės dalys, priedai ir reik-menys

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite:

– nupjaukite prie el. tinklo jungiamų elektrinių įrankių kabelį,
- iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoj atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

ISPÉJIMAS!

Nemeskite akumuliatorių / baterijų i buitines atliekas, ugnį arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

TIK ES šalims: pagal 2006/66/EB direktyvą sugadintus arba sunaudotus akumuliatorius / baterijas reikia pakartotinai panaudoti.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
