BRUKSANVISNING GG 200 18 Flex

Underhåll och skötsel 73

Skrotningsanvisningar 73

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en potentiellt farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagningn!

Använd skyddshandskar!

Skrotningsanvisning för den gamla maskinen (se sida 73)!

För din säkerhet

WARNING!

Innan elverktyget tas i bruk ska följande dokument läsas igenom noggrant och följas:

– den föreliggande bruksanvisningen

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skriftnr 315.915)

- regler och föreskrifter för olycksförebyggande som gäller på platsen där maskinen används.

Detta elverktyg är konstruerat enligt den senaste tekniken och vedertagna säkerhetstekniska regler.

Trots det kan fara för liv och lem uppstå under användning – både för användaren och andra. Det finns även risk för skador på maskinen eller andra föremål.

Elverktyget får endast användas

- för avsett ändamål

- i säkerhetstekniskt felfritt tillständ.

Störningar som kan påverka säkerheten ska åtgärdas omgående.

Avsedd användning

Den batteridrivna limpistolen GG 200 18 är avsedd

– för yrkesmässig användning inom industri och hantverk

- för användning i hushållet

- att användas med original-FLEX-limstavar

Universallim för:

– montering, reparationer, dekorering och pysselprojekt

Lämpligt för:

- papp, papper, trä, läder, kork, textil, plast, keramik, kakel, frigolit, folie, skumplast

OBS

Den batteridrivna limpistolen får endast användas i torra och väl ventilerade utrymmen inomhus.

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

VAR FÖRSIKTIG!

Fara på grund av värme! Risk för brännskador! Limmet blir upp till 200 °C varmt!

■ Använd inte flytande eller trögflytande lim!
- Vid hudkontakt med varmt lim: Kyl direkt med kallt vatten. Försök inte att få bort smältlimmet från huden. Sök läkarvård vid behov.
■ Vid ögonkontakt med varmt lim: Skölj omedelbart med rinnande vatten i ca 15 minuter och sök läkarvård direkt.
■ Använd inte tillsammans med lättantändliga/brandfarliga material.
■ Använd inte på lättantändliga underlag eller i brandfarliga miljöer (t.ex. papper, textilier osv.).
■ Värmekänsliga material måste först testas så att de tål limmet.
■ Dra inte ut limstaven ur verktyget. Varmt lim som kommer in i verktyget kan orsaka skador.
■ Använd endast lämpliga limstavar och angiven temperatur.
■ Om du byter bearbetnings-temperatur måste du kontrollera att nästa limstav är lämpad för temperaturen.
■ Lämna inte verktyget utan uppsikt.

VAR FÖRSIKTIG!

Fara på grund av vatten och fukt!

■ Utsätt inte verktyget för regn.

■ Använd inte verktyget om det är fuktigt eller i en våt eller fuktig miljö.

Verktyget kan användas av barn över åtta år och av personer med nedsatt fysisk, sensorisk eller psykisk förmåga, eller som inte vet hur verktyget fungerar, så länge det sker under uppsikt eller

om de får instruktioner om hur man använder verktyget på ett säkert sätt och förstår vilka risker som finns om man använder det fel.

Barn får inte leka med verktyget. Rengöring och underhåll får inte utföras av barn utan uppsikt.

■ Använd endast originalbatterier med den spänning som anges på din elektriska apparats typskylt. Om andra batterier används, t.ex. kopior, rekonditionerade batterier eller främmande fabrikat, finns det risk för person- och sakskador till följd av exploderande batterier.

Säkerhetsföreskrifter för hantering av batterier

• Öppna inte batteriet. Det finns risk för kortslutning.
  ■ Skydda batteriet mot värme, även mot långvarig solstrålning, samt eld, vatten och fukt. Det finns risk för explosion.
  ■ Om batteriet skadas eller används på fel sätt kan ångor tränga ut. Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna.
• Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Läckande batterivätska kan medföra hudirritation eller brännskador.
  ■ Använd bara FLEX-batterier med FLEX-maskiner och FLEX-tillbehör. Det är enda sättet att skydda batteriet mot farlig överbelastning.
  ■ Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som är lämplig för en viss typ av batterier används med andra batterier finns det risk för brand.

- På grund av spetsiga föremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre påverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, ryka, explodera eller överhettas.

Vidare säkerhetsanvisningar

■ Använd endast självhäftande skyltar för att markera maskinen. Borra ej hål i huset.
■ Märkspänningen och spänningsangivelsen på typskylten måste överensstämma med varandra.

Tekniska data

Apparat GG 200 18
Typ Batteridriven limpistol
Märkspänning V 18
Akku Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Mått (H x B x D) mm 217 x 81 x 206
Uppvärmningstid under 2 minuter
Smälttemperatur 2 lägen: 130/200 °C
max. limflöde g/min. 20
Diameter limstav	mm	11
Längd limstav mm 150 – 300
Tillåten omgivningstemperatur- för laddningsförloppet- för användning och förvaring	°C	-10 ... +40<50
Vikt enligt "EPTA-procedure 1/2014" (utan batteri)	kg	0,355
Vikt batteri- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

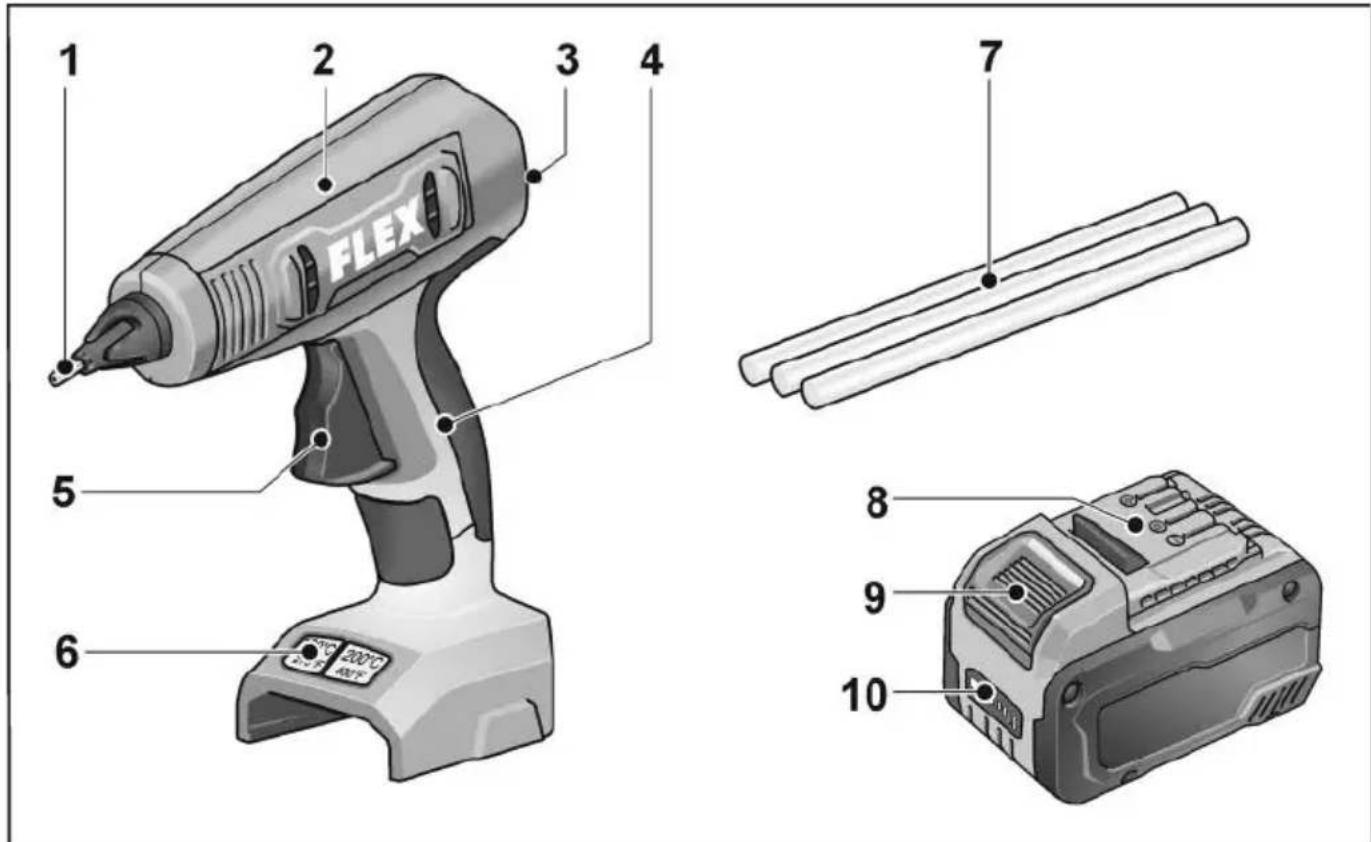

Översikt

1 2 3 4 5 6 7 8 9 10 FLEX 200°C 400°F

1 Munstycke
2 Värmeelement
3 Öppning för limstav
4 Handtag
5 Avtryckare för frammatning
6 Knappar

för påslagning och avstängning för inställning av temperatur.

7 Limstavar
8 Litiumjonbatteri (2,5 Ah/5,0 Ah/8,0 Ah)
9 Frigöringsknapp för batteri
10 Batteriets laddningsindikering

Bruksanvisning

WARNING!

Ta ur batteriet före alla arbeten på verktyget.

Före i drifttagning

Packa upp verktyget och eventuella tillbehör och kontrollera att leveransen är fullständig och att inga transportskador har uppstått.

OBS

Batterierna är inte fullständigt laddade vid leverans. Ladda batterierna helt innan maskinen används första gången. Se bruksanvisningen till laddaren.

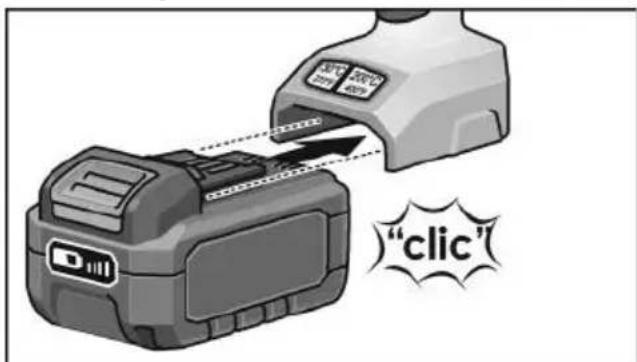

Sätta i/byta batteri

"clic"

■ Tryck in det laddade batteriet i verktyget tills det snäpper fast helt.

1. 2. 150°C 200°C 300°C

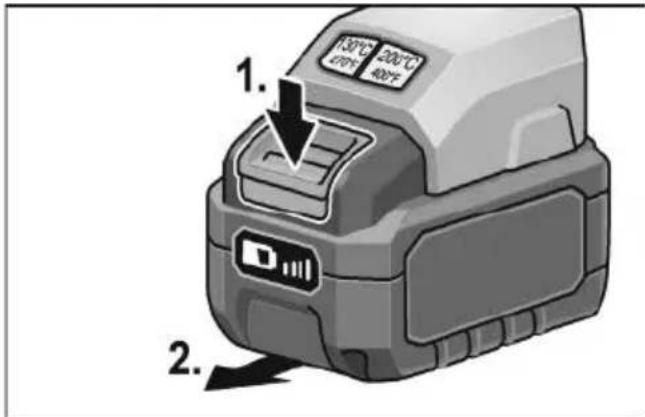

■ För att ta ur batteriet, tryck på frigöringsknapparna (1.) och dra ur batteriet (2.).

VAR FÖRSIKTIG!

Skydda batterikontakterna när elverktyget inte används. Lösa metalldelar kan kortsluta kontakterna, vilket innebär explosions- och brandfara!

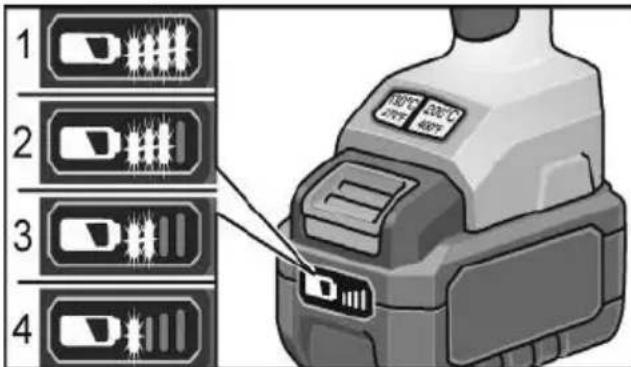

Batteriets laddningsnivå

■ Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.

1 2 3 4

Indikeringen slocknar efter fem sekunder. Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut.

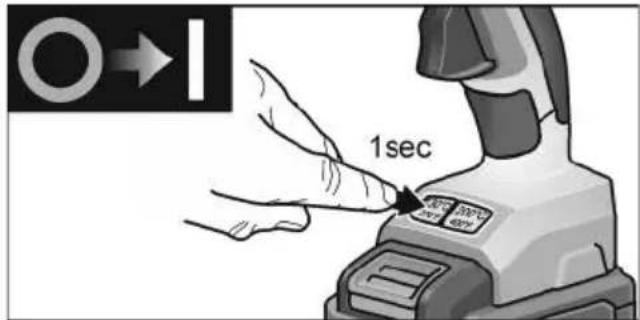

Till- och frånkoppling

1sec

■ Tryck på temperaturknappen för 130 °C eller 200 °C i 1 sekund för att starta limpistolen.

■ Tryck på den aktiva temperaturknappen i 1 sekund för att stänga av den.

Använda den batteridrivna limpistolen

Limma

i OBS

Limytorna måste vara fria från fett, torra och helt rena. Limfläckar på kläder går inte att få bort. Droppar av lim är lättast att få bort när de har svalnat.

■ Sätt i limstaven i den avsedda öppningen baktill.
■ Slå igång verktyget.

När du använder limpistolen första gången måste du trycka på avtryckaren för frammatning flera gånger för att fylla värmeelementet med lim. Du kan då behöva trycka kort på limstaven samtidigt.

■ Tryck på avtryckaren för frammatning och applicera limmet på en sida av materialet.
■ Tryck de material som ska limmas ihop hårt mot varandra och korrigera vid behov.
■ Efter ca 2 minuter kan det limmade stället belastas helt. På långa arbetsstycken med stor yta rekommenderas det att applicera limmet punktvis.

Även hårdskum (t.ex. frigolit) kan limmas med temperaturinställningen 130 °C och limstavar av typen "low melt". Se då till att applicera det varma limmet på underlaget och inte på frigoliten.

• Vid limning av textilier och liknande material rekommenderas det att applicera det varma limmet i långa strängar.
  ■ Låt den batteridrivna limpistolen svalna efter användning.
• Väder- och fuktbeständiga PUR-limstavar kan användas med temperaturinställningen 130 °C.

i OBS

Om du byter från en limstav för 130 °C till en för 200 °C kan limmet vara betydligt mer lättflytande en kort stund när det matas ut ur munstycket.

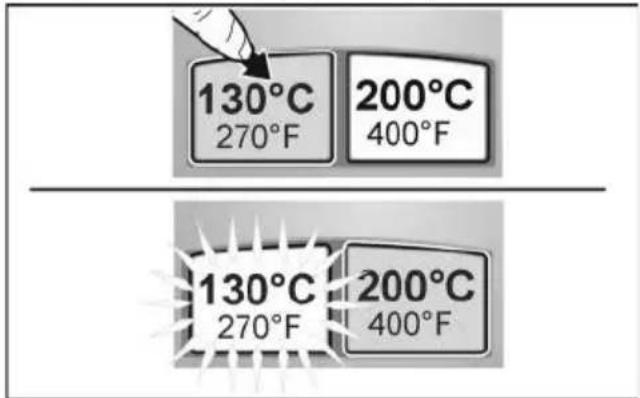

Temperaturknapp (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Tryck på knappen för 130 °C i 1 sekund. Displayen blinkar och börjar sedan lysa med fast sken så snart 130 °C har uppnåtts.

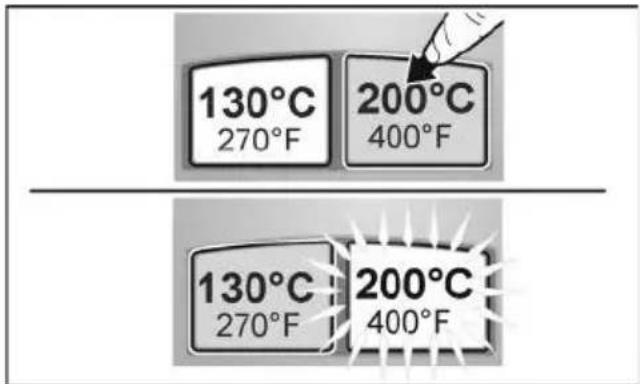

Temperaturknapp (200 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Tryck på knappen för 200 °C i 1 sekund. Displayen blinkar och börjar sedan lysa med fast sken så snart 200 °C har uppnåtts.

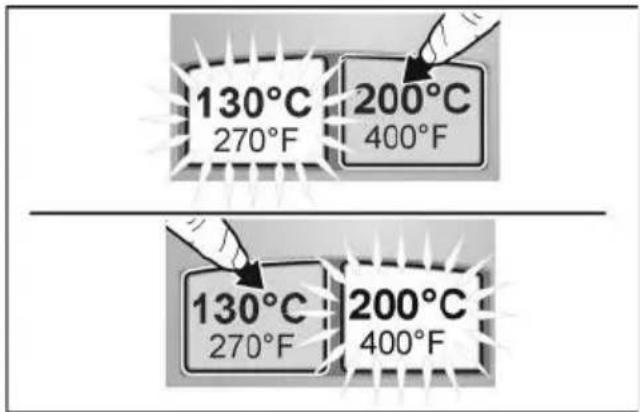

Byta temperatur

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

Du kan enkelt byta temperatur under användning genom att trycka på respektive knapp.

VAR FÖRSIKTIG!

Om du byter temperatur måste du kontrollera att du har satt i rätt sorts limstav med passande temperaturegenskaper.

Kvarvarande kapacitet

130°C 270°F 200°C 400°F

Den aktiva temperaturknappen blinkar rött när den kvarvarande batterikapaciteten är mindre än 30 %.

Batteri slut eller fel

130°C 270°F 200°C 400°F

Knappen lyser rött i 3 sekunder och slocknar sedan.

Underhåll och skötsel

WARNING!

Ta ur batteriet före alla arbeten på verktyget.

OBS

Verktyget är underhållsfritt.

Rengöring

WARNING!

Använd inte vatten eller flytande rengöringsmedel. Om strömförande delar kommer i kontakt med vatten kan det leda till elstötar, brännskador eller dödsfall.

■ Rengör endast verktyget när det är torrt.
■ Rengör verktyget med en lätt fuktad trasa utan rengöringsmedel.

Reparation

Reparation får endast utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade elverktyg obrukbara innan de avfallshanteras:

• Ta bort nätkabeln på nätdrivna elverktyg
• och ta bort batteriet på batteridrivna elverktyg.

Endast för länder inom EU Kasta inte elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och direktivets tillämpning i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljöriktig återvinning.

Återvinning i stället för avfallshantering.

Maskin, tillbehör och förpackning kan återvinnas. För att underlätta sorteringen vid återvinning är plastdelarna markerade.

WARNING!

Kasta aldrig batterier i hushållssoporna, i eld eller i vatten. Öppna inte uttjänta batterier.

Endast för länder inom EU:

Enligt direktivet 2006/66/EG måste defekta eller förbrukade uppladdningsbara batterier/engångsbatterier lämnas till återvinning.

OBS

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
