LIETOŠANAS INSTRUKCIJA GG 200 18 Flex

Tehniskā informācija ..... 176

Iss apskats 179

Lietošanas noteikumi ..... 180

Tehniskā apkope un kopšana ..... 182

Norādījumi par likvidēšanu ..... 182

Atruna 182

Izmantotie simboli

BRĪDINĀJUMS!

Apzimē tiešu draudošu bīstamību. Sī norādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju. Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet aizsargcimdus!

Norādījums par vecās iekārtas likvidēšanu (sk. 182. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Tomēr tā izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

• paredzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.

Nekavējoties novērsiet traucējumus, kas ietekmē drošību.

Noteikumiem atbilstoša izmantošana

Akumulatora karstās līmes pistole GG 200 18 ir paredzēta

– izmantot profesionāli rūpniecībā un amatniecībā
– lietošanai mājsaimniecībā
– oriğinālo FLEX līmes stienīšu ievietošanai

Universāla līme:

– montāžai, remontam, dekorēšanai un rokdarbiem

Piemērota:

- kartonam, papīram, kokam, ādai, korka materiālam, tekstilmateriālam, plastmasai, flīzēm, keramikai, stiroporam, folijai, putuplastam

NORĀDĪJUMS

Akumulatora karstās līmes pistoli drīkst lietot tikai sausās un labi vēdināmās iekštelpās.

Drošības norādījumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

UZMANĪBU!

Karstuma izraisīta bīstamība! Apdegumu gūšanas risks! Līmes masa uzkarst līdz 200 °C!

■ Neizmantojiet škidras vai pastveida limvielas!
■ Ja karstā līme nonāk saskarē ar ādu: nekavējoties atdzesēt ādu ar aukstu ūdeni. Nemēģiniet noņemt izkusušo līmi no ādas. Ja nepieciešams, meklējiet medicīnisko palīdzību.
■ Ja karstā līme nonāk saskarē ar acīm: Nekavējoties aptuveni 15 minūtes dzesējiet skarto aci zem tekoša ūdens un uzreiz meklējiet medicīnisko palīdzību.
■ Neizmantojiet kopā ar uzliesmojošām / degošām vielām vai materiāliem.
■ Nedarbiniet ierīci uz viegli degošas pamatnes vai degošā vidē (piem., uz papīra, tekstilmateriāla utt.).
■ Pārbaudiet karstumjutīgu materiālu piemērofību ierīces izmantošanai.
■ Nevelciet līmes stienīti ārā no ierīces. Karsta līme, kas ieplūst ierīcē, var izraisīt bojājumus.
■ levietojiet ierīcē tikai piemērotus līmes stienīšus, kas ir paredzēti attiecīgajai temperatūrai.
■ Mainot pārstrādes temperatūru, raugieties, lai nākamais līmes stienītis būtu piemērots izvēlētajai temperatūrai.
■ Neatstājiet ierīci bez uzraudzības.

UZMANĪBU!

Bīstamība, ko rada ūdens un mitrums!

■ Nepakļaujiet ierīci lietus iedarbībai.

■ Neizmantojiet ierīci mitrā stāvoklī un mitrā vai slapjā vidē.

Bērni, sākot no 8 gadu vecuma, un personas ar ierobežotām fiziskām, sensorām vai garīgām

spējām vai arī ar nepietiekamu pieredzi un zināšanām drīkst izmantot šo ierīci citas personas uzraudzībā vai pēc tam, kad ir apmācitas, kā droši strādāt ar ierīci, un līdz ar to izprot ar to saistitos riskus.

Bērni nedrīkst ar ierīci rotaļāties. Ierīces tīrīšanu un apkopi, ko paredzēts veikt ierīces lietotājam, nedrīkst veikt bērni, ja viņi netiek pieskatīti.

■ Izmantojiet vienīgi oriğinālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroierīces datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori.

Drošības norādes par darbu ar akumulatoriem

■ Neatveriet akumulatoru. Pastāv īsslēguma risks.
■ Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, kā arī liesmām, ūdens un mitruma. Pastāv eksplozijas risks.
■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un sūdzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.
■ Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Saskaroties ar šķidrumu aiz neuzmanības, noskalojiet to ar ūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus.
■ Lietojiet FLEX akumulatorus tikai ar FLEX darbañkiem un FLEX piederumiem. Tikai tā varat pasargāt šos akumulatorus no bīstamas pārslodzes.

■ Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem.
■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. lespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

Tehniskā informācija

Ierīce GG 200 18
Tips		Akumulatora karstās līmes pistole
Nominālais spriegums V 18
Akumulators Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Izmēri (A x P x DZ) mm 217 x 81 x 206
Uzkaršanas laiks zem 2 minūtēm
Izkausēšanas temperatūra 2 pakāpes: 130 / 200 °C
maks. līmēšanas veiktspēja g/min. 20
Līmes stienīša diametrs mm	11
Līmes stienīša garums	mm	150 – 300
Atlautā vides temperatūra- uzlādējot- darbinot un uzglabājot	°C	-10 ... +40<50
Svars atbilstoši "EPTA-procedere 1/2014"(bez akumulatora)	kg	0,355
Akumulatora svars- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

Citi drošības tehnikas noteikumi

■ lerīces apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.
■ Tīkla spriegumam ir jāatbilst sprieguma datiem datu plāksnītē.

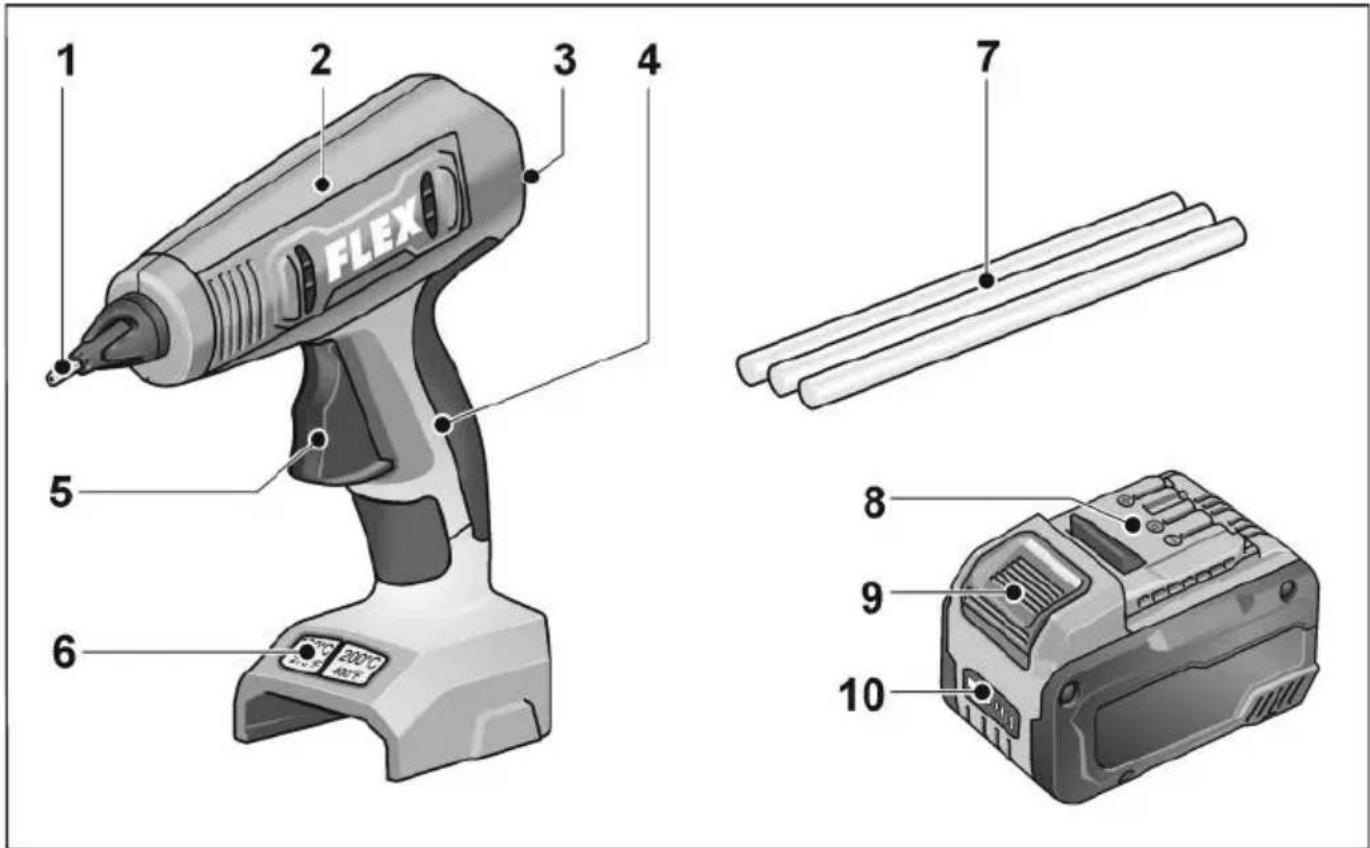

Iss apskats

1 2 3 4 FLEX 5 6 7 8 9 10 200℃

1 Sprausla
2 Karsēšanas nodalījums
3 Līmes stienīša vadotne
4 R o k t u r i s
5 Piespiežams rokturis līmes padevei
6 T a u s t i n i
leslēgšanai un izslēgšanai.
Temperatūras iestatīšanai.

7 Līmes stienīši
8 Litija jonu akumulators (2,5 Ah/5,0 Ah/8,0 Ah)
9 Akumulatora atblokēšanas taustiņš
10 Akumulatora uzlādes līmeņa indikators

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms jebkādu darbu veikšanas ierīcē izņemiet akumulatoru.

Pirms ekspluatācijas

Izpakojiet ierīci un aprīkojumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus.

NORĀDĪJUMS

Piegādes stāvoklī akumulatori nav uzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Attiecīgi skatiet uzlādes ierīces lietošanas instrukciju.

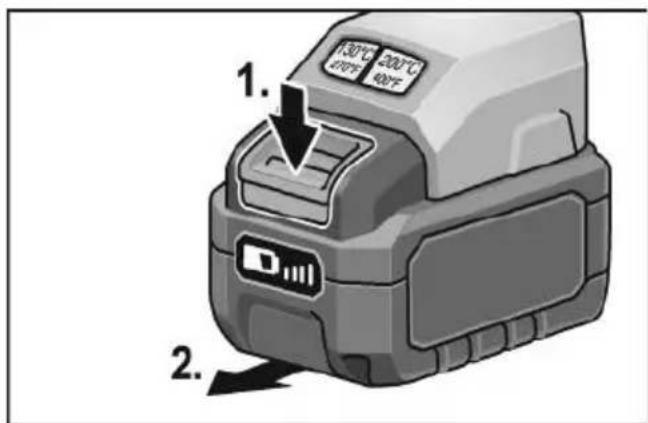

Akumulatora ielikšana/maina

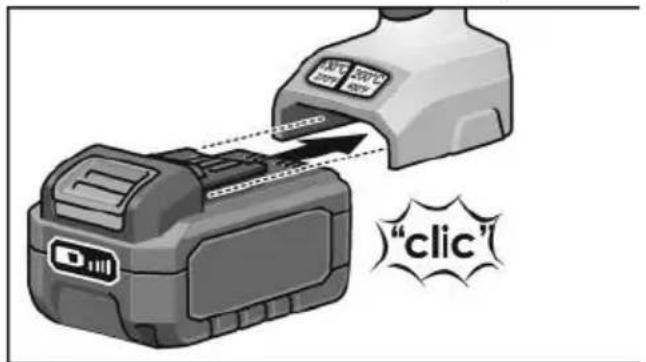

"click"

■ Uzlādētu akumulatoru iebīdiet ierīcē, līdz tas fiksējas.

Ja akumulatoru nelietojat, sargājiet tā kontaktus. Nenostiprinātas metāla detaļas var radīt kontaktu įssavienojumu, pastāv sprādzienbīstamība un ugunsbīstamība!

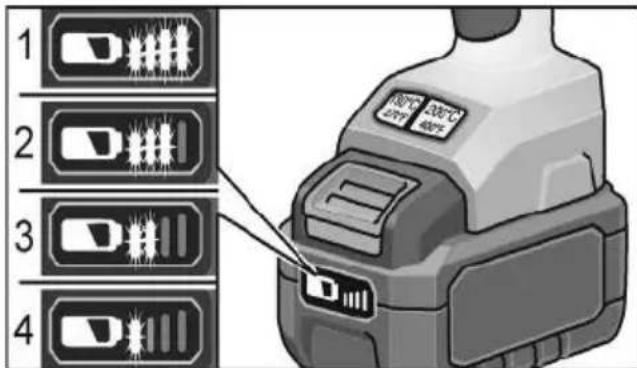

Akumulatora uzlādes līmenis

■ Nospiežot pogu, ar akumulatora uzlādes līmeņa indikatora gaismas diodēm var pārbaudīt uzlādes līmeni.

1 2 3 4

Indikators nodziest pēc 5 sekundēm. Ja mirgo viena gaismas diode, akumulators ir jāuzlādē. Ja pogu nospiež un neiedegas neviena gaismas diode, akumulators ir bojāts un ir jānomaina.

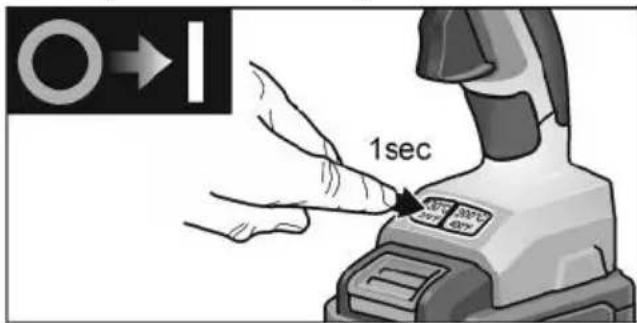

leslēgšana un izslēgšana

1sec

■ Lai ieslēgtu, 1 sekundi turiet nospiestu temperatūras taustiņu 130 °C vai 200 °C.

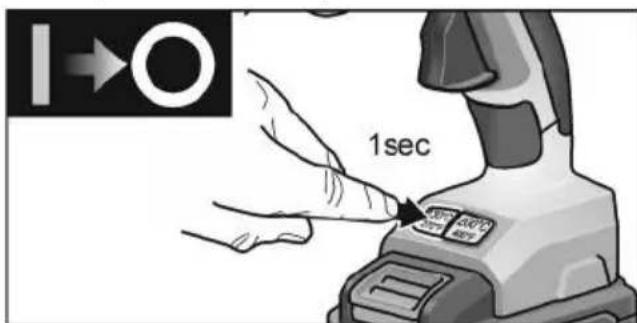

1→O 1sec

■ Lai izslēgtu, 1 sekundi turiet nospiestu aktīvo temperatūras taustiņu.

Darbs ar akumulatora karstās līmes pistoli

Līmēšana

i NORÃDE

Līmējamajām virsmas nedrīkst būt taukainas, tām jābūt sausām un pilnīgi tīrām. Uz apgērba nokļuvušus līmes traipus vairs nevar notīrīt. Visefektīvāk līmes pilienus iespējams notīrīt tad, kad te ir atdzisuši.

■ levietojiet līmes stienīti tam paredzētajā vadotnē ierīces aizmugurē.
■ leslēdziet ierīci.

Pirmo reizi uzsākot ierīces lietošanu, nepieciešams vairākas reizes aktivizēt līmes padeves nospiežamo rokturi, lai karsēšanas nodalījums piepildītos ar līmi. lespējams, būs nepieciešams līmes stienīti atkārtoti nedaudz paspiest uz iekšu.

■ Aktivizējiet līmes padeves nospiežamo rokturi un vienā pusē uzklājiet līmi uz materiāla.
■ Līmējamos materiālus spēcīgi piespiediet un, ja nepieciešams, koriģējiet rezultātu.
■ Pēc apm. 2 minūtēm līmējama vieta ir pilnībā piemērota slodzes uzņemšanai. Gariem apstrādājamiem materiāliem ar lielāku virsmu ieteicams izmantot punktveida līmēšanas tehniku.

Arī cieto putuplastu (piem., stiroporu) iespējams apstrādāt ar 130 °C temperatūras iestatījumu un izmantojot „Low Melt“ līmes stienīšus. To darot, jāraugās, lai karstā līme tiktu uzklāta uz pamatnes, nevis uz stiropora.

■ Tekstilmateriālu vai tamlīdzīgu materiālu salīmēšanai karsto līmi ieteicams uzklāt, izmantojot vilņoto līniju tehniku.
■ Pēc lietošanas ľaujiet akumulatora karstās Īīmes pistolei atdzist.

Ja nepieciešams, pārstrādei izvēlieties pret laika apstākļu ietekmi un mitrumu izturīgus PUR līmes stienīšus ar temperatūras iestatījumu 130 °C.

i NORÃDE

Nomainot pārstrādei 130 °C temperatūrā paredzētu līmes stienīti pret 200 °C temperatūrā pārstrādājamu stienīti, no sprauslas izplūstošajai līmei īsu brīdi var būt ievērojami šķidrāka konsistence.

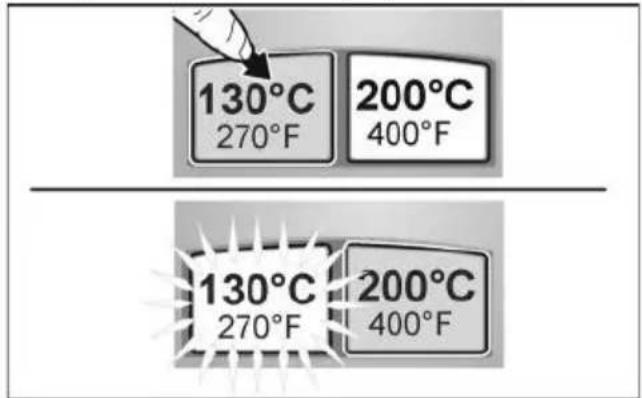

Temperatūras taustiņš (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Turiet 130 °C taustinu nospiestu 1 sekundi. Displejs mirgo un pārslēdzas uz nepārtraukta izgaismojuma stāvokli, tiklīdz ir sasniegta 130 °C temperatūra.

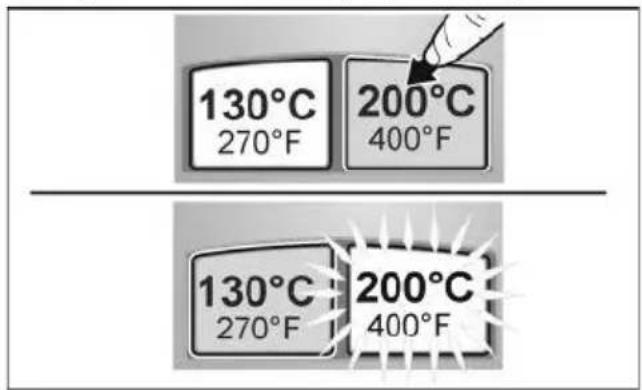

Temperatūras taustiņš (200 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Turiet 200 °C taustinu nospiestu 1 sekundi. Displejs mirgo un pārslēdzas uz nepārtraugta izgaismojuma stāvokli, tiklīdz ir sasniegta 200 °C temperatūra.

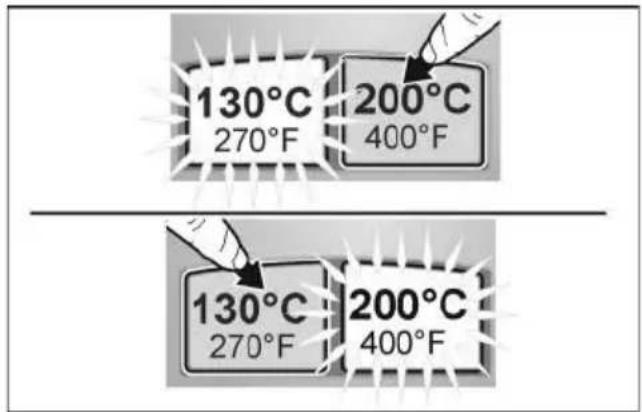

Temperatūras pārslēgšana

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

Temperatūru ierīces darbības laikā bez problēmām ir iespējams pārslēgt, nospiežot atbilstīgo taustiņu.

UZMANĪBU!

Pārslēdzot temperatūru, obligāti raugieties, lai ierīcē būtu ievietots pareizas līmes stienītis ar atbilstīgajām temperatūras īpašībām.

Atlikusī akumulatora kapacitāte

130°C 270°F 200°C 400°F

Kad akumulatora atlikusī kapacitāte ir pazeminājusies zem 30%, aktīvais temperatūras taustiņš mirgo sarkanā krāsā.

AKUMULATORS ir tukšs vai radusies klūda

130°C 270°F 200°C 400°F

Taustiņš uz 3 sekundēm izgaismojas sarkanā krāsā un pēc tam nodziest.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms jebkādu darbu veikšanas ierīcē iznemiet akumulatoru.

NORÃDE

Ierīcei nav nepieciešams veikt apkopi.

Tirīšana

BRĪDINĀJUMS!

Neizmantojietūdeni un škidrus tīrīšanas līdzekļus. Ūdenim saskaroties ar strāvvadošām detaļām var tikt gūts strāvas trieciens, apdegumi vai iestāties nāve.

■ Tīriet ierīci tikai sausā stāvoklī.
■ lerīces tīrīšanai izmantojiet nedaudz samitrinātu lupatiņu bez tīrīšanas līdzekļa.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos. Detalu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Pirms utilizējat nolietotus elektroinstrumentus, padariet tos nelietojamus:

• ja elektroinstrumentu barošanu nodrošina no tikla, nonemiet barošanas kabeli;
• ja elektroinstrumentu barošanu nodrošina ar akumulatoru, iznemiet akumulatoru.

Tikai ES valstīs Elektroinstrumentus neizmetiet sadzīves atkritumos!

Saskaņā ar Eiropas Savienības Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un tās transponējumu valsts tiesību aktos nolietotie elektroinstrumenti ir jāsavāc dalīti un ir jānodod videi drošā veidā atkārtotai izmantošanai.

Izejvielu pārstrāde, nevis atkritumu apsaimniekošana

Instruments, piederumi un iepakojums ir jānodod atkārtotai izmantošanai videi drošā veidā. Lai plastmasas detaļas varētu dalīti pārstrādāt pa veidiem, tās ir attiecīgi apzīmētas.

BRĪDINĀJUMS!

Neizmetiet akumulatorus/baterijas sadzīves atkritumos, nemetiet tos ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Tikai ES valstīs: saskaṇā ar Direktīvu 2006/66/EK bojāti vai nolietoti akumulatori/baterijas ir jāpārstrādā.

NORĀDĪJUMS

Informāciju par utilizācijas iespējām var saņemt pie izplatītāja!

Atruna

Ražotājs un viņa pārstāvis neatbild par zaudējumiem un peļnas zudumiem, ko radījis saimnieciskās darbības pārtraukums, kuru izraisījis ražojums vai ražojuma izmantošanas neiespējamība. Ražotājs un viņa pārstāvis neatbild par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
