KULLANIM KILAVUZU GG 200 18 Flex

Kullanılan semboller	89
Cihaz üzerindeki semboller	89
Kendi güvenliğiniz için	89
Teknik özellikler	91
Genel bakış	92
Kullanma kılavuzu	93
Bakım ve muhafaza	95
Giderme bilgileri	95
Mesuliyet kabul edilmemesi durumları	95

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BİLGİ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Koruyucu eldiven takın!

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 95)!

Kendi güvenliğiniz için

UYARI!

Elektrikli el aletini kullanmadan önce aşağıdakileri okuyun ve bunlara uyun:

• Bu kullanma kılavuzuna,
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri"ne (Yazı no.: 315.915),
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerine.

Bu elektrikli el aleti teknolojinin geldiği son aşamaya ve genel kabul görmüş güvenlik tekniği kurallarına uygun biçimde imal edilmiştir.

Yine de kullanımı sırasında kullanıcıının veya üçüncü kişilerin hayatı ve organları için tehlikeler oluşabilir ve makinede veya diğer duran varlıklarda maddi hasarlar oluşabilir.

Elektrikli el aleti ancak aşağıdaki koşullarla kullanılmalıdır

• üretim amacına uygun şekilde,
• teknik güvenlik açısından kusursuz durumda.

Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

Akülü sıcak tutkal tabancası GG 200 18

– Endüstri ve zanaat sektöründe ticari kullanım için
- evde kullanmak için
– orijinal FLEX yapışkan çubukları ile kullanılmak üzere tasarlanmıştır

Şunlar için çok amaçlı yapıştırıcı:

- Montaj, onarım, dekorasyon ve el işçiliği

Şunlarla uyumlu:

– Karton, kağıt, ahşap, deri, mantar, tekstil, plastik, seramik, fayans, polistiren, folyo, köpük

BİLGİ

Akülü sıcak tutkal tabancası sadece kuru ve iyi havalandırılan kapalı alanlarda kullanılmalıdır.

Güvenlik talimatları

UYARI!

Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.

DIKKAT!

İsıdan kaynaklanan tehlike! Yanma tehlikesi söz konusudur! Yapışkan 200 °C'ye kadar sıcaklıklara ulaşabilir!

■ Sıvı veya macun benzeri yapıştırıcılar kullanmayın!
■ Sıcak tutkal ile cilt temasından sonra: Hemen soğuk su ile soğutun. Sıcakta eriyen yapıştırıcıyı cilten çıkarmaya çalışmayın. Aksi taktirde, doktora gidin.
■ Sıcak tutkal ile göz temasından sonra: Hemen akan su altında yaklaşık 15 dakika soğutun ve derhal tıbbi yardım alın.
■ Yüksek derecede yanıcı / parlayıcı maddelerle birlikte kullanmayın.
■ Yüksek derecede yanıcı bir yüzeyde veya yanıcı bir ortamda (örn. kağıt, tekstil, vb.) çalışır halde bırakmayın.
■ Isiya duyarlı malzemelerin uygunluğunu kontrol edin.
■ Yapışkan çubuğu cihazdan çıkarmayın. Sıcak tutkalın cihazın içine akması hasara neden olabilir.
■ Sadece öngörülen sıcaklıkta uygun yapışkan çubukları kullanın.
- İşleme sıcaklığını değiştirirken, sonraki yapışkan çubuğunun sıcaklığa uygun olduğundan emin olun.
■ Cihazı gözetimsiz bırakmayın.

DIKKAT!

Su ve nemden kaynaklanan tehlike!

■ Cihazı yağmura maruz bırakmayın.

■ Cihazı nemliyken veya nemli ya da ıslak bir ortamda kullanmayın.

Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir.

Çocukların cihaz ile oynaması yasaktır. Temizlik ve kullanıcı bakımı gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

■ Sadece elektrikli cihazınızın tip plakasında belirtilen gerilime sahip, orijinal aküleri kullanın. Başka aküler; örneğin imitasyonlar, değiştirilmiş aküler veya üçüncü taraf aküleri kullanıldığında akü patlaması nedeniyle yaralanma ve maddi hasar tehlikesi mevcuttur.

Aküyle çalışma için güvenlik uyarıları

■ Aküyü açmayın. Kısa devre tehlikesi vardır.
■ Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
■ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
■ Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
■ FLEX aküleri sadece FLEX makineler ve FLEX aksesuarlar ile birlikte kullanın. Yalnızca böylelikle akü aşırı yüklenme tehlikesine karşı korunmuş olur.

■ Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
- Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.

Diğer güvenlik bilgi ve uyarıları

■ Cihazı işaretlemek için sadece etiket kullanın. Gövdeyi delmeyin.
■ Nominal gerilim ile tip plakasında belirtilen gerilim değeri örtüşmelidir.

Teknik özellikler

Cihaz GG 200 18
Tip Akülü sıcak tutkal tabancası
Nominal gerilim V 18
Akku Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Ölçüler (Y x G x D) mm 217 x 81 x 206
Isınma süresi 2 dakikanın altında
Erime sıcaklığı 2 kademe: 130 / 200 °C
maks. yapıştırma gücü g/dak.	20
Yapışkan çubuk çapı	mm	11
Yapışkan çubuğu uzunluğu	mm	150 – 300
İzin verilen ortam sıcaklığı- Şarj işlemi için- Çalışma ve depolama için	°C	-10 ... +40<50
"EPTA-procedure1/2014" uyarınca ağırlık (Aküsüz)	kg	0,355
Akü ağırlığı- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

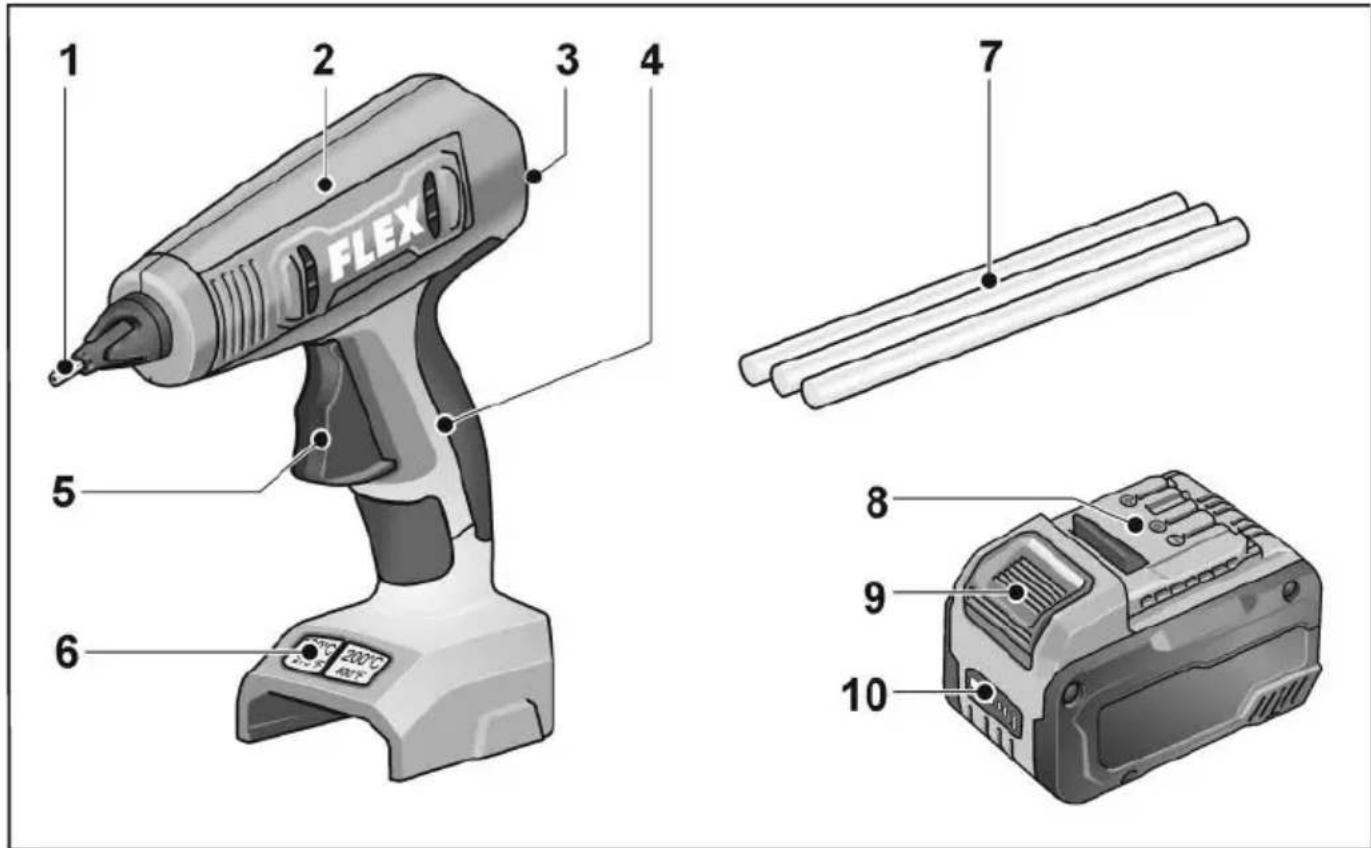

Genel bakış

1 2 3 4 5 6 7 8 9 10 FLEX

1 Püskürtme ucu
2 Isitma odası
3 Yapışkan çubuğu için kılavuz
4 Tutamak
5 Besleme tetiği
6 T u \$ l a r

Açıp kapatmak için.

Sıcaklığın ayarlanması için.

7 Yapışkan çubukları
8 Lityum İyon akü (2,5 Ah/5,0 Ah/8,0 Ah
9 Akü için kilit açma tuşu
10 Akü durumu göstergesi

Kullanma kılavuzu

UYARI!

Cihaz üzerinde herhangi bir çalışma yapmadan önce aküyü çıkarın.

Cihazı kullanmaya başlamadan önce

Cihazın ve aksesuarların ambalajını açın ve teslimatın eksiksiz olup olmadığını ve nakliye hasarlarını kontrol edin.

BİLGİ

Teslimat öncesinde aküler tamamen şarj edilmez. İlk defa kullanmadan önce aküleri tamamen şarj edin. Bunun için şarj cihazının kullanım kılavuzuna bakın.

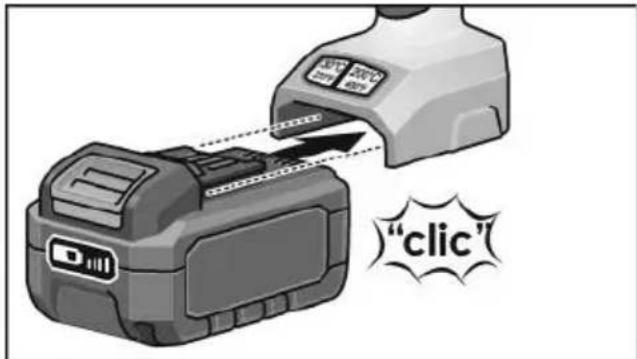

Akünün takılması/değiştirilmesi

"clic"

■ Şarj edilen aküyü tamamen yerine oturana kadar cihaza bastırın.

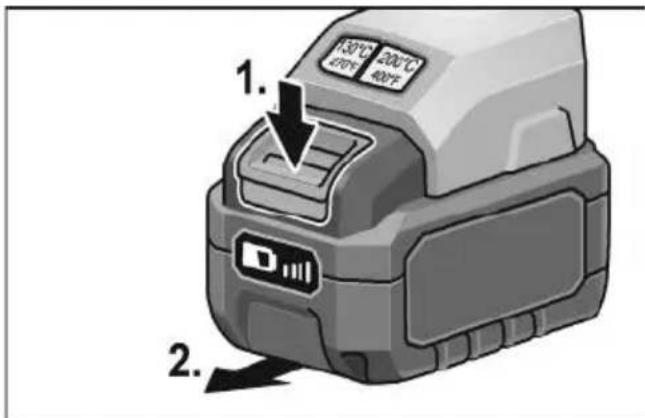

■ Çıkarmak için kilit açma tuşlarına basın (1.) ve aküyü dışarı çekin (2.).

DİKKAT!

Kullanılmadığı zamanlarda akülerin kontaklarını koruyun. Gevşek metal parçalar kontaklarda kısa devreye neden olabilir, patlama ve yangın tehlikesi oluşturur!

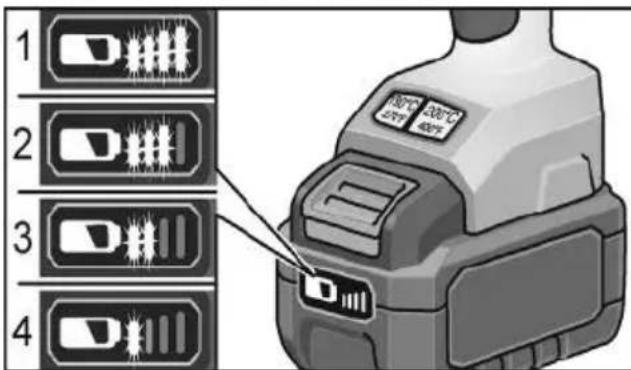

Akünün şarj durumu

■ Akü durumu göstergesi LED'inin yanındaki düğmeye basarak şarj durumunu kontrol edebilirsiniz.

1 2 3 4

Gösterge 5 saniye sonra söner. LED'lerden birinin yanıp sönmesi halinde akü şarj edilmelidir. Tuşa basıldığında hiçbir LED yanmıyorsa akü arızalıdır ve değiştirilmelidir.

Açılması ve kapatılması

1sec

■ Açmak için 130 °C veya 200 °C sıcaklık tuşuna 1 saniye süreyle basın.

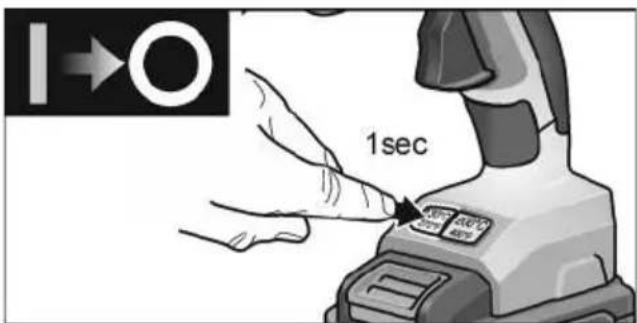

1→O 1sec

■ Kapatmak için aktif sıcaklık tuşuna 1 saniye süreyle basın.

Akülü sıcak tutkal tabancası ile çalışma

Yapıştırma

i BİLGİ

Yapıştırma alanları yağsız, kuru ve kesinlikle temiz olmalıdır. Giysilerdeki yapışkan lekeleri çıkarılamaz. Yapışkan damlalar en iyi soğukken çıkarılır.

■ Yapışkan çubuğu arkada verilen kılavuza yerleştirin.
■ Cihaz açılmalıdır.

İlk çalıştırma sırasında, ısıtma odasını yapıştırıcı ile doldurmak için besleme tetiği birkaç kez çalıştırılmalıdır. Yapışkan çubuğu kısa bir süre bastırmak gerekebilir.

■ Besleme tetiğine basın ve yapıştırıcıyı malzemenin bir tarafına uygulayın.
■ Yapıştırılacak malzemelere sıkıca bastırın ve gerekirse düzeltin.
■ Yaklaşık 2 dakika sonra yapıştırma alanı tamamen yüklenebilir hale gelir. Büyük, uzun iş parçaları için nokta yapıştırma önerilir.

Sert köpük (örneğin polistiren) 130 °C'lik bir sıcaklık ayarı ve "düşük erime noktalı" yapışkan çubuklar kullanılarak da işlenebilir. Sıcak yapıştırıcının polistirene değil alt tabakaya uygulandığından emin olun.

■ Tekstil veya benzeri malzemelerin yapıştırılmasında sıcak tutkalın "serpantin çizgileri" şeklinde uygulanması tavsiye edilir.
■ Akülü tutkal tabancasını kullandıktan sonra soğumasını bekleyin.
■ Gerekirse, 130 °C sıcaklık ayarına sahip hava koşullarına ve neme dayanıklı PUR yapışkan çubukları kullanın.

i BİLGİ

130 °C'de işlenen bir yapışkan çubuğundan 200 °C'de işlenen bir yapışkan çubuğuna geçildiğinde, yapıştırıcı nozuldan kısa bir süre için çok daha sıvı bir halde çıkabilir.

Sıcaklık tuşu (130 °C)

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

■ 130 °C tuşuna 1 saniye süreyle basın. Ekran yanıp söner ve 130 °C'ye ulaşıldığında sabit ışığa geçer.

Sıcaklık tuşu (200 °C)

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

■ 200 °C tuşuna 1 saniye süreyle basın. Ekran yanıp söner ve 200 °C'ye ulaşıldığında sabit ışığa geçer.

Sıcaklığın değiştirilmesi

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

Sıcaklık, çalışma sırasında ilgili tuşa basılarak kolayca değiştirilebilir.

DIKKAT!

Sıcaklıklar arasında geçiş yaparken, uygun sıcaklık özelliklerine sahip doğru tutkal çubuğunun kullanıldığından emin olunmalıdır.

Kalan kapasite

130°C 270°F 200°C 400°F

Kalan kapasite %30'un altına düştüğünde aktif sıcaklık tuşu kırmızı renkte yanıp söner.

AKÜ kapasitesi boş veya bir hata var

130°C 270°F 200°C 400°F

Tuş 3 saniye boyunca kırmızı renkte yanar ve sonra söner.

Bakım ve muhafaza

UYARI!

Cihaz üzerinde herhangi bir çalışma yapmadan önce aküyü çıkarın.

BİLGİ

Cihaz bakım gerektirmez.

Temizleme

UYARI!

Su veya sıvı temizlik maddeleri kullanmayın. Suyun elektrik yüklü parçalarla temas etmesi elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

■ Cihazı sadece kuruyken temizleyin.
■ Cihazı temizlik malzemesi kullanmadan hafif nemli bir bezle temizleyin.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.flex-tools.com

Giderme bilgileri

UYARI!

Kullanım ömrü dolan elektrikli el aletleri imha öncesinde kullanılamaz hale getirilmelidir:

– şebeke elektriğiyle çalışan elektrikli el aletinin şebeke kablosunu sökün,
- akü elektriğiyle çalışan elektrikli el aletinin aküsünü çıkarın.

Sadece AB ülkeleri için Elektrikli el aletlerini normal çöp kutusuna atmayın!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektrikli el aletleri ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

Atık imha yerine hammadde geri kazanımı.

Cihaz, aksesuar ve ambalajlar çevre dostu bir biçimde geri dönüşüme tabi tutulmalıdır. Doğru biçimde sınıflandırılmış bir geri dönüşüm için plastik parçalar özel olarak işaretlenmiştir.

UYARI!

Aküler/piller normal evsel atık çöpüne, ateşe veya suya atılmamalıdır. Kullanım ömrü dolmuş aküleri açmayın. Sadece AB ülkeleri için: 2006/66/AT direktifine göre, bozuk veya eskimiş ya da tükenmiş aküler/piller yeniden değerlendirilmeli yani geri dönüştürülmelidir.

BİLGİ

İmha olanakları hakkında bilgi almak için yetkili satıcılara danışın!

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez. Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.
