BEDIENUNGSANLEITUNG GG 200 18 Flex

Zu Ihrer Sicherheit .... 3

Technische Daten 5

Auf einen Blick 6

Gebrauchsanweisung 7

Wartung und Pflege 9

Entsorgungshinweise 9

Haftungsausschluss 9

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstipps und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

Schutzhandschuhe tragen!

Entsorgungshinweis für das Altgerät (siehe Seite 9)!

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Elektrowerkzeugs lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
- für die bestimmungsgemäße Verwendung,
– in sicherheitstechnisch einwandfreiem Zustand.
Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Die Akku-Heißklebepistole GG 200 18 ist bestimmt

• für den gewerblichen Einsatz in Industrie und Handwerk
• zur Verwendung im Haushalt
• zur Verwendung von Original FLEX-Klebesticks

Alleskleber zum:

– Montieren, Reparieren, Dekorieren und Basteln

Geeignet für:

– Pappe, Papier, Holz, Leder, Kork, Textilien, Plastik, Keramik, Kacheln, Styropor, Folie, Schaumstoff

HINWEIS

Die Verwendung der Akku-Heißklebepistole darf nur in trockenen und gut belüfteten Innenräumen erfolgen.

Sicherheitshinweise

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

VORSICHT!

Gefahr durch Hitze! Verbrennungsgefahr! Die Klebemasse wird bis zu 200 °C heiß!

■ Keine flüssigen oder pastösen Klebstoffe verwenden!
■ Nach Hautkontakt mit heißem Klebstoff: Sofort mit kaltem Wasser abkühlen. Nicht versuchen, den Schmelzkleber von der Haut zu entfernen. Gegebenenfalls einen Arzt aufsuchen.
■ Nach Augenkontakt mit heißem Klebstoff: Unverzüglich ca. 15 Min. lang unter fließendem Wasser kühlen und sofort einen Arzt hinzuziehen.
■ Nicht in Verbindung mit leicht entzündbaren / brennbaren Stoffen verwenden.
■ Nicht auf leicht brennbarem Untergrund oder brennbarer Umgebung betreiben (wie z. B. Papier, Textilien, usw.).
■ Hitzeempfindliche Materialien auf Eignung prüfen.
■ Klebestick nicht aus dem Gerät ziehen. Heißer Kleber, der in das Gerät läuft, kann zur Beschädigung führen.
■ Nur geeignete Klebesticks mit der vorgesehenen Temperatur verarbeiten.
■ Beim Wechsel der Verarbeitungs-temperatur darauf achten, dass der nachfolgende Klebestick für die Temperatur geeignet ist.
■ Gerät nicht unbeaufsichtigt lassen.

VORSICHT!

Gefahr durch Wasser und Feuchtigkeit!

■ Das Gerät nicht dem Regen aussetzen.
■ Das Gerät nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung verwenden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie

von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrogerätes angegebenen Spannung. Bei Gebrauch anderer Akkus, z. B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus.

Sicherheitshinweise zum Umgang mit Akkus

■ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
■ Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
■ Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

■ Verwenden Sie FLEX Akkus nur in Verbindung mit FLEX Maschinen und FLEX Zubehören. Nur so wird der Akku gegen gefährliche Überlastung geschützt.
■ Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

■ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.

Weitere Sicherheitshinweise

■ Zur Kennzeichnung des Gerätes nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren.
■ Nennspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Technische Daten

Gerät GG 200 18
Typ Akku-Heißklebepistole
Nennspannung V 18
Akku Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Abmessungen (H x B x T) mm 217 x 81 x 206
Aufheizzeit unter 2 Minuten
Aufschmelztemperatur 2 Stufen: 130 / 200 °C
max. Klebeleistung g/min. 20
Durchmesser Klebestick mm	11
Länge Klebestick	mm	150 – 300
erlaubte Umgebungstemperatur- für den Ladevorgang- für Betrieb und Lagerung	°C	-10 ... +40<50
Gewicht entsprechend „EPTA-procedere 1/2014“(ohne Akku)	kg	0,355
Gewicht Akku- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

Auf einen Blick

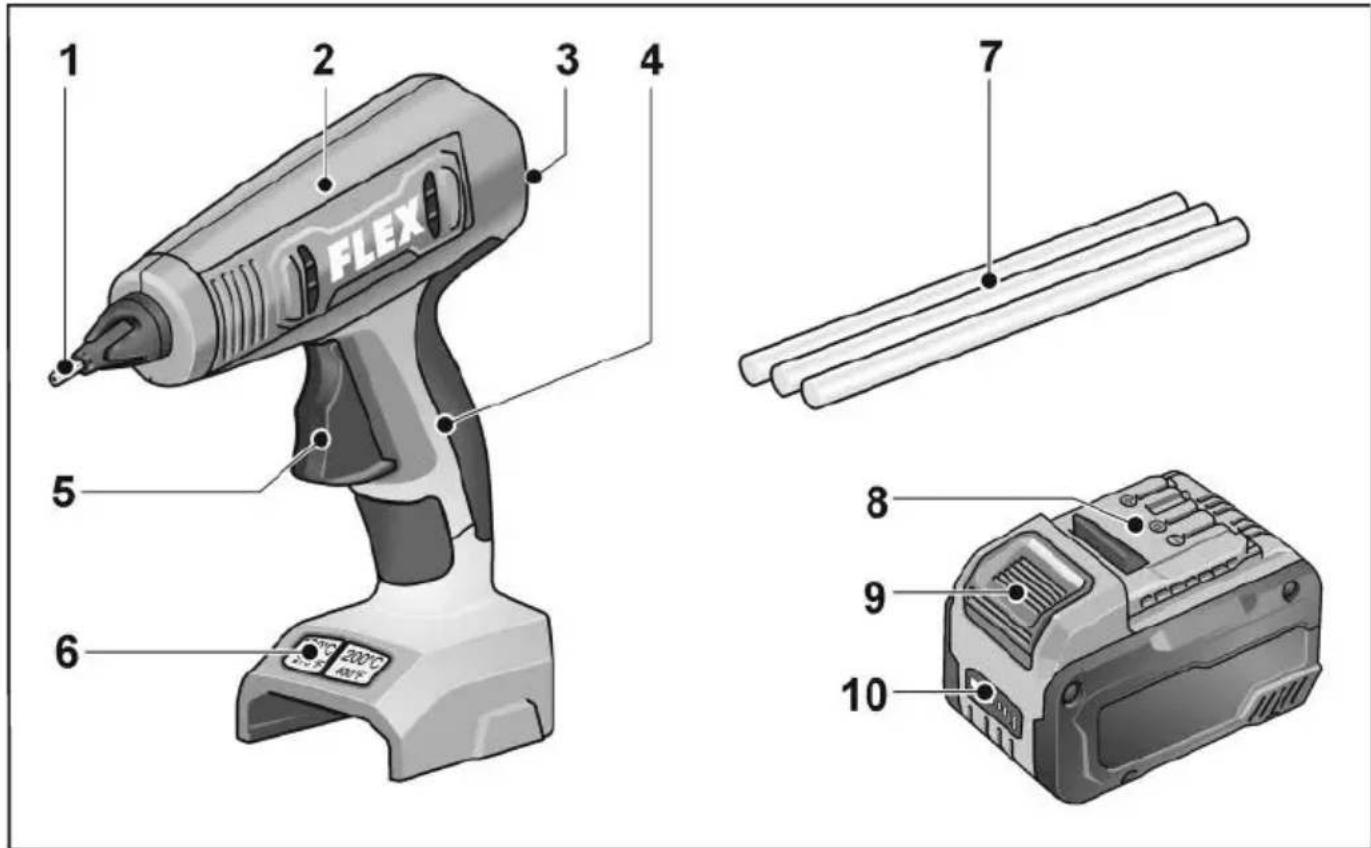

1 2 3 4 FLEX 5 6 7 8 9 10 200℃

1 D ü s e
2 Heizkammer
3 Führung für Klebestick
4 Handgriff
5 Vorschub-Abzug
6 T a s t e n

Zum Ein- und Ausschalten.

Zum Einstellen der Temperatur.

7 Klebesticks
8 Li-Ion-Akku (2,5 Ah/5,0 Ah/8,0 Ah)
9 Entriegelungstaste für Akku
10 Akkuzustands-Anzeige

Gebrauchsanweisung

WARNUNG!

Vor allen Arbeiten am Gerät den Akku entnehmen.

Vor der Inbetriebnahme

Gerät und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

HINWEIS

Die Akkus sind bei Lieferung nicht vollständig geladen. Vor dem ersten Betrieb die Akkus vollständig laden. Siehe dazu Bedienungsanleitung des Ladegerätes.

Akku einsetzen/wechseln

"click"

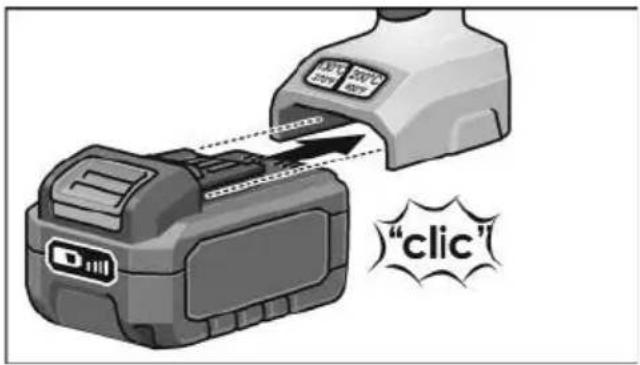

■ Geladenen Akku bis zum vollständigen Einrasten in das Gerät eindrücken.

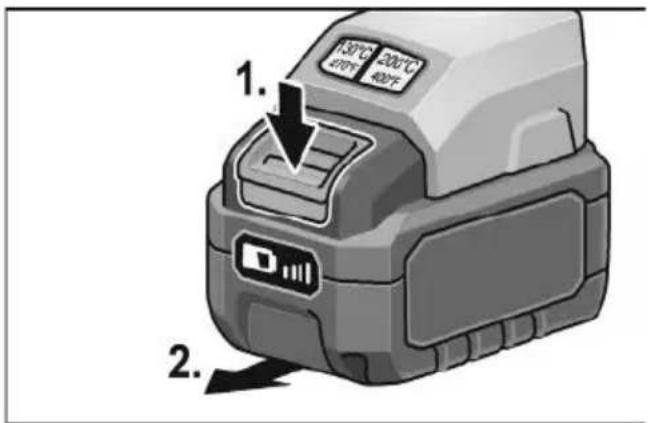

■ Zum Entnehmen die Entriegelungstasten drücken (1.) und Akku herausziehen (2.).

VORSICHT!

Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr!

Ladezustand des Akkus

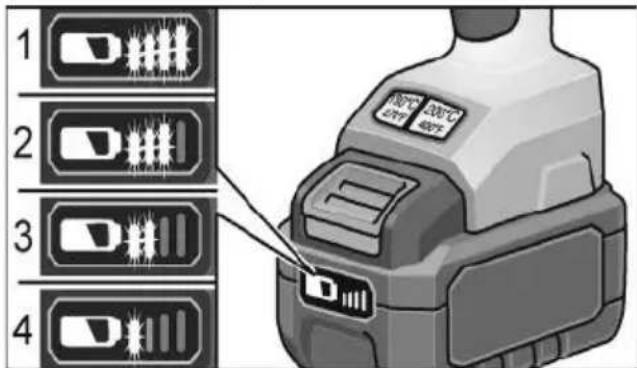

■ Durch Drücken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden.

1 2 3 4

Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.

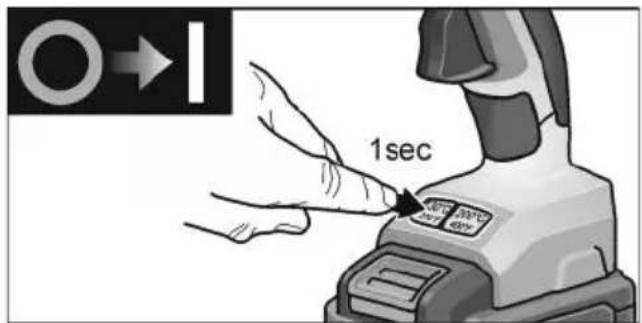

Ein- und Ausschalten

1sec

■ Zum Einschalten die Temperaturtaste 130 °C oder 200 °C für 1 Sekunde drücken.

1→O 1sec

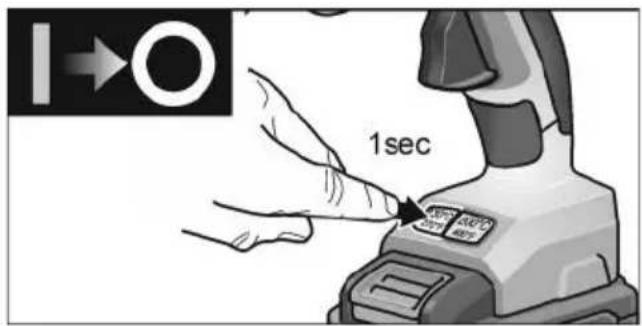

■ Zum Ausschalten die aktive Temperaturtaste für 1 Sekunde drücken.

Arbeiten mit der Akku-Heißklebepistole

Kleben

i HINWEIS

Klebestellen müssen fettfrei, trocken und absolut sauber sein. Klebstoffflecken auf der Kleidung lassen sich nicht entfernen. Klebstofftropfen werden am besten im kalten Zustand entfernt.

■ Den Klebestick hinten in die dafür vorgesehene Führung einstecken.
■ Gerät einschalten.

Bei der Erstinbetriebnahme ist eine mehrmalige Betätigung des Vorschub-Abzugs erforderlich, um die Heizkammer mit Kleber zu füllen. Gegebenenfalls ist dabei ein kurzes Nachdrücken des Klebesticks notwendig.

■ Vorschub-Abzug betätigen und den Kleber einseitig auf das Material auftragen.
■ Die zu klebenden Materialien kräftig anpressen und eventuell korrigieren.
■ Nach ca. 2 Minuten ist die Klebestelle voll belastbar. Eine punktförmige Klebung empfiehlt sich bei großflächigen, langen Werkstücken.

Auch Hartschaum (z. B. Styropor) lässt sich mit der Temperatureinstellung 130 °C und der Verwendung von „Low Melt“-Klebesticks verarbeiten. Dabei ist zu beachten, dass der heiße Kleber auf den Untergrund und nicht auf das Styropor aufgetragen wird.

■ Ein Verkleben von Textilien oder ähnlichen Materialien wird mit dem Auftragen des Heißklebers in „Schlangenlinien“ empfohlen.
■ Akku-Heißklebepistole nach Gebrauch abkühlen lassen.
■ Falls erforderlich, witterungsbeständige und feuchtigkeitsbeständige PUR-Klebesticks mit der Temperatureinstellung 130 °C verarbeiten.

i HINWEIS

Beim Wechsel von einem mit 130 °C zu einem mit 200 °C verarbeiteten Klebestick kann der Kleber kurzzeitig deutlich flüssiger aus der Düse austreten.

Temperaturtaste (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

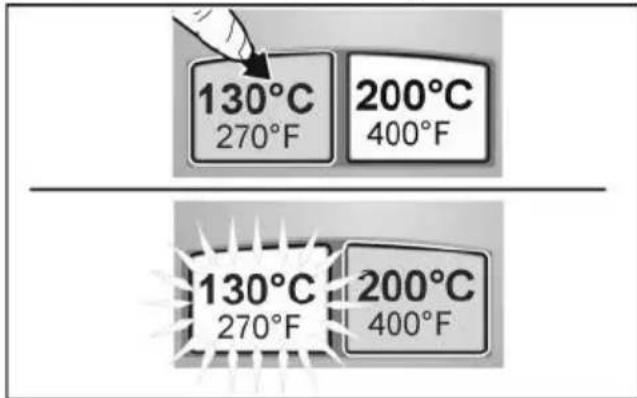

■ Die Taste 130 °C für 1 Sekunde drücken. Display blinkt und schaltet in ein Dauerleuchten um, sobald 130 °C erreicht sind.

Temperaturtaste (200 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

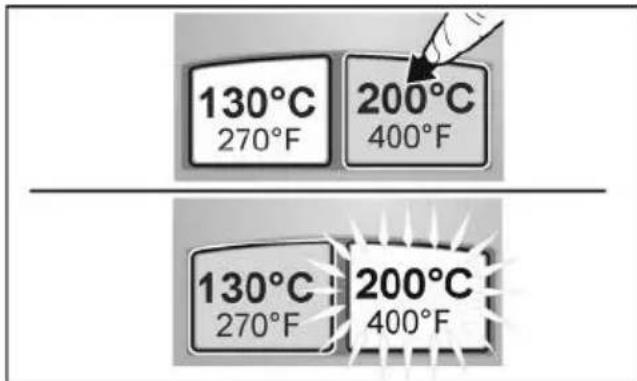

■ Die Taste 200 °C für 1 Sekunde drücken. Display blinkt und schaltet in ein Dauerleuchten um, sobald 200 °C erreicht sind.

Umschalten der Temperatur

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

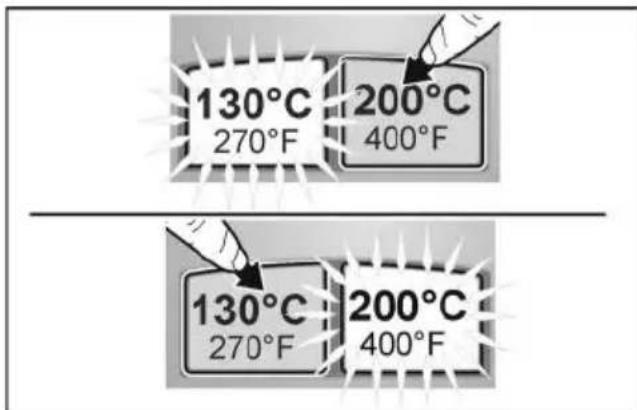

Ein Umschalten der Temperatur im laufenden Betrieb ist problemlos durch ein Drücken der entsprechenden Taste möglich.

VORSICHT!

Bei einer Temperaturumschaltung zwingend darauf achten, dass der richtige Klebestick mit der passenden Temperatureigenschaft eingesetzt ist.

Restkapazität

130°C 270°F 200°C 400°F

Die aktive Temperaturtaste blinkt rot, wenn die Restkapazität bei unter 30% liegt.

AKKU Kapazität leer oder Fehler

130°C 270°F 200°C 400°F

Die Taste leuchtet 3 Sekunden rot auf und geht dann aus.

Wartung und Pflege

WARNUNG!

Vor allen Arbeiten am Gerät den Akku entnehmen.

HINWEIS

Das Gerät ist wartungsfrei.

Reinigung

WARNUNG!

Kein Wasser oder flüssige Reinigungsmittel verwenden. Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

■ Gerät nur im trockenen Zustand reinigen.
■ Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNUNG!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Netzkabels,
• akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
