GEBRUIKSAANWIJZING GG 200 18 Flex

Gebruikte symbolen 46

Symbolen op het gereedschap ..... 46

Voor uw veiligheid 46

In één oogopslag ..... 49

Gebruiksaanwijzing 50

Onderhoud en verzorging ..... 52

Afvoeren van verpakking en machine . 52

Uitsluiting van aansprakelijkheid ..... 52

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan.

Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing

voordat u het gereedschap in gebruik neemt!

Draag werkhandschoenen!

Afvoeren van het oude apparaat (zie pagina 52)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

- deze gebruiksaanwijzing,

- de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),

- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

- volgens de bestemming,

- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

Het accu-hetelijmpistool GG 200 18 is bedoeld

- voor professioneel gebruik in de industrie en door de vakman

- voor gebruik in het huishouden

- voor gebruik met originele FLEX-lijmsticks

Universele lijm voor:

- Monteren, repareren, decoreren en knutselen

Geschikt voor:

– Karton, papier, hout, leer, kurk, textiel, kunststof, keramiek, tegels, piepschuim, folie, schuimrubber

LET OP

Het accu-lijmpistool mag alleen in droge en goed geventileerde binnenruimtes worden gebruikt.

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

VOORZICHTIG!

Gevaar door hitte! Verbrandingsgevaar!

De lijm wordt tot 200 °C heet!

Gebruik geen vloeibare of pasteuze lijmen!

Na huidcontact met hete lijm: Koel onmiddellijk af met koud water. Probeer niet de smeltlijm van de huid te verwijderen. Raadpleeg eventueel een arts.

Na oogcontact met hete lijm: Koel onmiddellijk ca. 15 minuten lang onder stromend water en raadpleeg onmiddellijk een arts.

Gebruik het niet in combinatie met licht ontvlambare / brandbare stoffen.

Gebruik het niet op gemakkelijk brandbare ondergrond of in brandbare omgevingen (zoals papier, textiel, enz.).

Controleer hittegevoelige materialen op geschiktheid.

Trek de lijmstick niet uit het apparaat. Hete lijm die in het apparaat loopt, kan tot beschadiging leiden.

Verwerk alleen geschikte lijmsticks met de bedoelde temperatuur.

Let er bij het wijzigen van de verwerkingstemperatuur op dat de daaropvolgende lijmstick geschikt is voor de temperatuur.

Laat het apparaat niet zonder toezicht.

VOORZICHTIG!

Gevaar door water en vocht! Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in vochtige toestand en niet in een vochtige of natte omgeving.

Dit apparaat kan door kinderen vanaf 8 jaar en door personen met verminderde fysieke, zintuiglijke of geestelijke

vermogens of gebrek aan ervaring en kennis worden gebruikt als zij onder toezicht staan en zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen.

Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden.

Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrische gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitaties, geregenereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiële schade door exploderende accu's.

Veiligheidsvoorschriften voor de omgang met accu's

Open de accu niet. Er is risico op kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar.

Bij beschadiging of onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.

Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen.

Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Gebruik FLEX-accu's uitsluitend in combinatie met FLEX-machines en FLEX-accessoires. Alleen op deze manier wordt de accu beschermd tegen gevaarlijke overbelasting.

■ Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
■ Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Overige veiligheidsvoorschriften

■ Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Technische gegevens

Apparaat GG 200 18
Type Accu-hetelijmpistool
Nominale spanning V 18
Accu Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Afmetingen (H x B x D) mm 217 x 81 x 206
Opwarmtijd minder dan 2 minuten
Opsmelttemperatuur 2 standen: 130 / 200 °C
Max. lijmvermogen g/min. 20
Diameter lijmstick	mm	11
Lengte lijmstick	mm	150 – 300
Toegestane omgevingstemperatuur- tijdens oplaadproces- tijdens gebruik en opslag	°C	-10 ... +40<50
Gewicht volgens "EPTA-procedure 1/2014" (zonder accu)	kg	0,355
Gewicht accu- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

In één oogopslag

1 2 3 4 FLEX 5 6 7 8 9 10 200℃

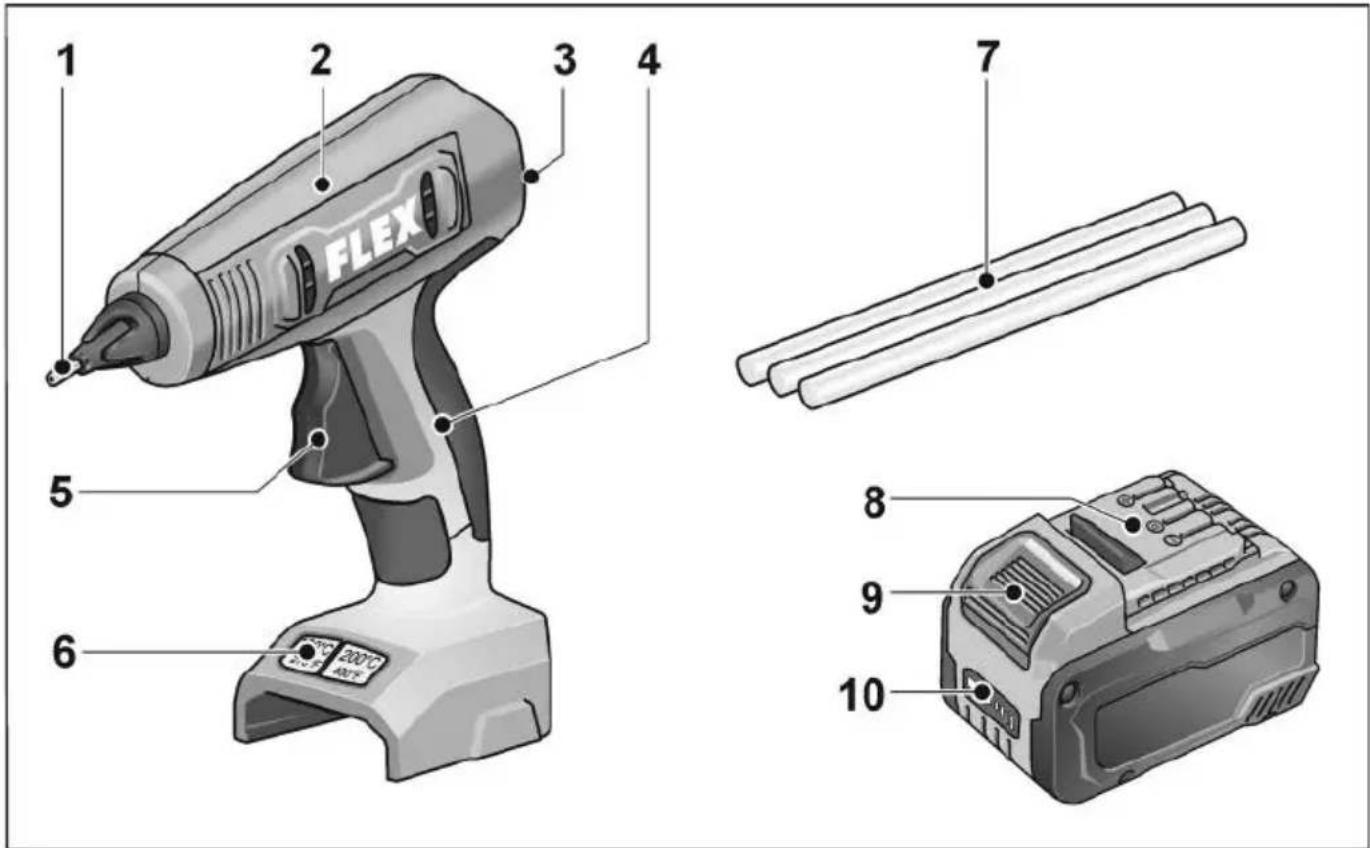

1 Mondstuk
2 Verwarmingskamer
3 Houder van lijmstick
4 Handgreep
5 Invoertrekker
6 To e t s e n

Voor het in- en uitschakelen.

Voor het instellen van de temperatuur.

7 Lijmsticks
8 Li-ion-accu (2,5 Ah/5,0 Ah/8,0 Ah)
9 Ontgrendeltoets voor accu
10 Statusindicatie accu

Gebruiksaanwijzing

WAARSCHUWING!

Neem vóór alle werkzaamheden aan het apparaat de accu eruit.

Voor de ingebruikneming

Pak het apparaat en de accessoires uit en controleer of het volledig geleverd is en geen transportschade heeft.

LET OP

De accu's zijn bij levering niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie hiervoor de gebruiksaanwijzing van de oplader.

Accu plaatsen/vervangen

"click"

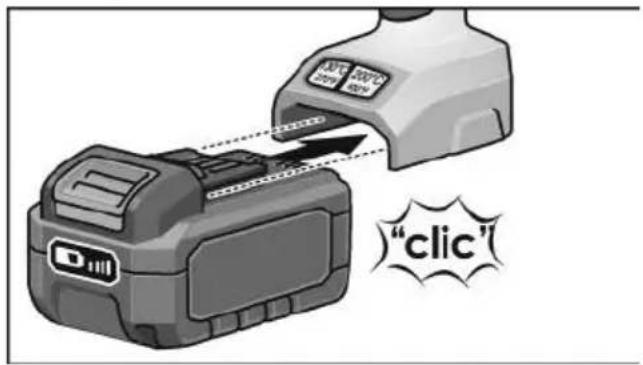

■ Druk de geladen accu in het apparaat totdat deze volledig vastklikt.

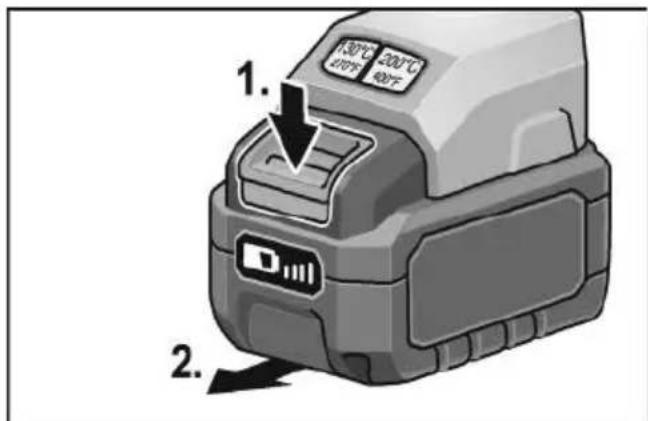

■ Druk voor het verwijderen van de accu op de ontgrendelingstoetsen (1.) en trek de accu eruit (2.).

VOORZICHTIG!

Bescherm de contacten van de accu als u deze niet gebruikt. Losse metalen delen kunnen de contacten kortsluiten. Er bestaat explosie- en brandgevaar!

Oplaadstatus van de accu

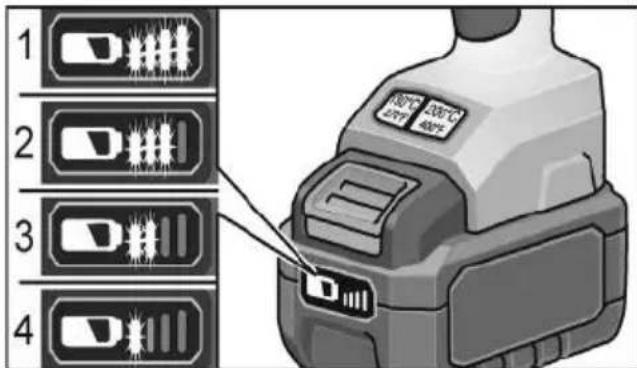

■ De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator.

1 2 3 4

De indicator gaat na 5 seconden uit. Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen.

In- en uitschakelen

1sec

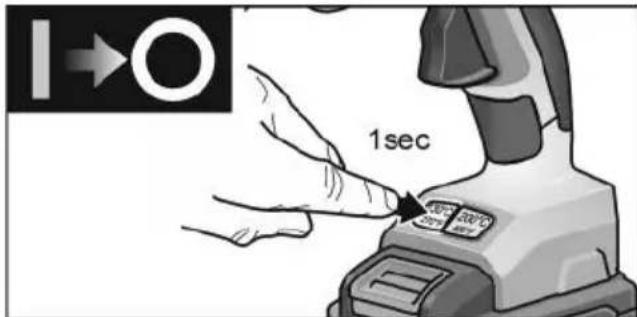

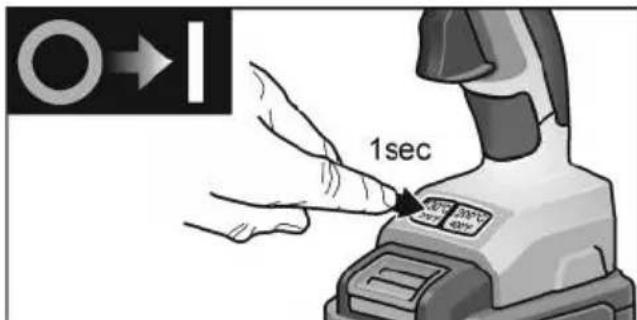

■ Druk voor het inschakelen de temperatuurtoets 130 °C of 200 °C gedurende 1 seconde in.

■ Druk om uit te schakelen de actieve temperatuurtoets gedurende 1 seconde in.

Werken met het accu-lijmpistool Lijmen

i LET OP

Lijmvlakken moeten vetvrij, droog en absoluut schoon zijn. Lijmvlekken op kleding kunnen niet worden verwijderd. Lijmdruppels kunnen het beste in koude toestand worden verwijderd.

■ Steek de lijmstick in de daarvoor bedoelde houder.
■ Schakel het apparaat in.
Bij de eerste inbedrijfstelling moet de invoertrekker meerdere keren worden bediend om de verwarmingskamer met lijm te vullen. Eventueel moet daarbij de lijmkstick iets verder gedrukt worden.
■ Bedien de invoertrekker en breng de lijm eenzijdig op het materiaal op.
■ Druk de te verlijmen materialen krachtig op elkaar en corrigeer eventueel.
■ Na ca. 2 minuten is het lijmpunt geheel belastbaar. Voor grote, lange werkstukken wordt puntverlijming aanbevolen.

Ook hardschuim (bijvoorbeeld piepschuim) kan worden verwerkt met een temperatuurinstelling van 130 °C en met behulp van "low melt" lijmsticks. Het is belangrijk ervoor te zorgen dat de hete lijm op de ondergrond wordt aangebracht en niet op het piepschuim.

■ Het lijmen van textiel of soortgelijke materialen wordt aanbevolen door de hete lijm in "slanglijnen" aan te brengen.
■ Laat het accu-lijmpistool na gebruik afkoelen.
■ Gebruik indien nodig weer- en vochtbestendige PUR-lijmsticks met een temperatuurinstelling van 130 °C.

i LET OP

Bij de wisseling van een op 130 °C naar een op 200 °C verwerkte lijmstick kan de lijm kortstondig in een veel vloeibaardere vorm uit het mondstuk komen.

Temperatuurtoets (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Druk de toets van 130 °C gedurende 1 seconde in. Het display knippert en schakelt over naar continu licht zodra 130 °C is bereikt.

Temperatuurtoets (200 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

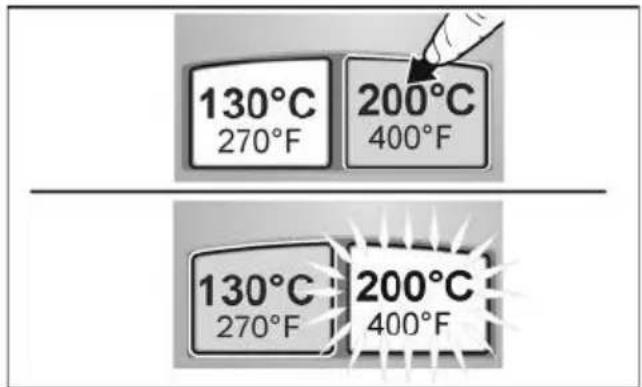

■ Druk de toets van 200 °C gedurende 1 seconde in. Het display knippert en schakelt over naar continu licht zodra 200 °C is bereikt.

Omschakelen van de temperatuur

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

Het omschakelen van de temperatuur tijdens het gebruik is eenvoudig mogelijk door op de betreffende toets te drukken.

VOORZICHTIG!

Bij een temperatuuromschakeling moet er beslist op gelet worden dat de juiste lijmstick met de passende temperatuureigenschap wordt ingezet.

Restcapaciteit

130°C 270°F 200°C 400°F

De actieve temperatuurtoets knippert rood als de restcapaciteit onder 30% is.

Accucapaciteit leeg of fout

130°C 270°F 200°C 400°F

De toets brandt 3 seconden rood en gaat dan uit.

Onderhoud en verzorging

WAARSCHUWING!

Haal vóór alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat.

LET OP

Het apparaat is onderhoudsvrij.

Reiniging

WAARSCHUWING!

Gebruik geen water of vloeibare reinigingsmiddelen. Contact van water met stroomvoerende onderdelen kan tot een elektrische schok, verbrandingen of de dood leiden.

■ Reinig het apparaat alleen in droge toestand.
■ Reinig het apparaat met licht vochtige doek zonder reinigingsmiddelen.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten-service.

Vervangingsonderdelen en toebehoren

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
• op accu's werkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Apparaat, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's niet.

Alleen voor EU-landen: volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled.

LET OP

Vraag uw vakhandel naar de mogelijkheden om afgedankte apparatuur af te geven!

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
