РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GG 200 18 Flex

Използвани символи ..... 146

Символи на уреда ..... 146

За вашата сигурност ..... 146

Технически данни 146

С един поглед 149

Упътване за експлоатация ..... 150

Обслужване и поддръжка ..... 152

Указания за изхвърляне ..... 152

Изключване на отговорност ..... 153

Използвани символи

ПРЕДУПРЕЖДЕНИЕ!

Обозначава непосредствено застраша- ваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания.

ВНИМАНИЕ!

Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.

УКАЗАНИЕ

Обозначава съвети за използване и важна информация.

Символи на уреда

Преди пускане в експлоатация прочетете упътването за експлоатация!

Носете предпазни ръкавици!

Указания за изхвърляне на стари уреди (вижте страница 152)!

За вашата сигурност

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба на електроинструмента прочетете и след това действайте съгласно:

– настоящото упътване за употреба,
– „Общите указания за безопасност“ за боравене с електроинструменти в приложения документ (ном.: 315.915),
– местните действащи правила и предписания за предотвратяване на нещастни случаи.

Този електроинструмент е конструиран съгласно нивото на технически познания и признаните правила за техническа безопасност.

Въпреки това при неговата употреба могат да възникнат опасности от физическо нараняване и смърт за потребителя или трети лица, респ. от щети по машината или по други вещи. Електроинструментът трябва да се използва само

– за предназначените за това цели,

– в безупречно технически изправно състояние.

Повредите, които влияят на безопасността, се отстраняват незабавно.

Използване по предназначение

Акумулаторният пистолет за горещо лепене GG 200 18 е предназначен

– за занаятчийско използване в индустрията и занаятчийството

– за използване в домакинството

– за употреба с оригинални пръчки лепило FLEX

Универсално лепило за:

– Картон, хартия, дърво, кожа, корк, текстил, пластмаса, керамика, плочки, стиропор, фолио, пяна

УКАЗАНИЕ

Акумулаторният пистолет за горещо лепене може да се използва само в сухи и добре проветриви помещения на закрито.

Указания за безопасност

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхраня- вайте тези указания на сигурно място.

ВНИМАНИЕ!!

Опасност поради топлина! Опасност от изгаряния! Лепилната маса се нагрява до 200°C!

■ Не използвайте течни или пастообразни лепила!
■ След контакт на кожата с горещо лепило: Охладете веднага със студена вода. Не се опитвайте да отстранявате горещото лепило от кожата. Ако е необходимо, консултирайте се с лекар.
■ След контакт на очите с горещо лепило: Незабавно охладете под течаща вода за около 15 мин. и веднага потърсете медицинска помощ.
■ Не използвайте в комбинация със силно запалими/горими материали.
■ Не работете с него върху лесно запалими повърхности или в запалима среда (напр. хартия, текстил и др.).
■ Проверете пригодността на чувствителните към топлина материали.
■ Не издърпвайте пръчката лепило от уреда. Навлизането на горещо лепило в уреда може да доведе до повреда.
■ Използвайте само подходящи пръчки лепило с предвидената температура.
■ При промяна на температурата на обработка уверете се, че последващата пръчка лепило е подходяща за температурата.
■ Не оставяйте уреда без надзор.

ВНИМАНИЕ!!

Опасност от вода и влага!

■ Не излагайте уреда на дъжд.
■ Не използвайте уреда във влажно състояние и във влажна или мокра среда.

Този уред може да се използва от деца на възраст над 8 години и нагоре, както и от лица с намалени физически, сетивни или умствени способности или с липса на опит и познания, ако са под надзор или са били инструктирани относно използването на уреда по безопасен начин и разбират свързаните с него опасности. Децата не трябва да играят с уреда. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.

Използвайте само оригинални акумулаторни батерии с посоченото върху типовата табелка на Вашия електроуред напрежение. При използване на други акумулаторни батерии, напр. имитации, регенерирани или други марки акумулаторни батерии е налице опасност от наранявания, както и от материални щети поради експлодиране на акумулаторните батерии.

Указания за безопасност при боравене с акумулаторни батерии

■ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
■ Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия.
■ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.

■ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт може да предизвика изгаряния на кожата.
- Използвайте FLEX акумулаторните батерии само в комбинация с FLEX машини и FLEX принадлежности. Само така акумулаторната батерия е защитена от опасно претоварване.
■ За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.

■ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната батерия. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.

Допълнителни указания за безопасност

■ За обозначаване на уреда използвайте само лепящи се табели. Не пробивайте отвори в корпуса.
■ Номиналното напрежение и данните за напрежение върху типовата табелка трябва да съответстват.

Технически данни

Уред GG 200 18
Тип		Акумулаторен пистолет за горещо лепене
Номинално напрежение V 18
Акумулаторна батерия Ач		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Размери (В x Ш x Д) мм 217 x 81 x 206
Време за нагряване под 2 минути
Температура на топене 2 нива: 130/200°C
макс. мощност на залепване г/мин.	20
Диаметър на пръчката лепило	мм	11
Дължина на пръчката лепило	мм	150 – 300
допустима температура на околната среда – за процеса на зареждане – за работа и съхранение	°C	-10 ... +40<50
Тегло съгласно „EPTA-procedere 1/2014“(без акумулатор)	кг	0,355
Тегло акумулаторна батерия – 2,5 Ач – 5,0 Ач – 8,0 Ач	кг	0,420,721,10

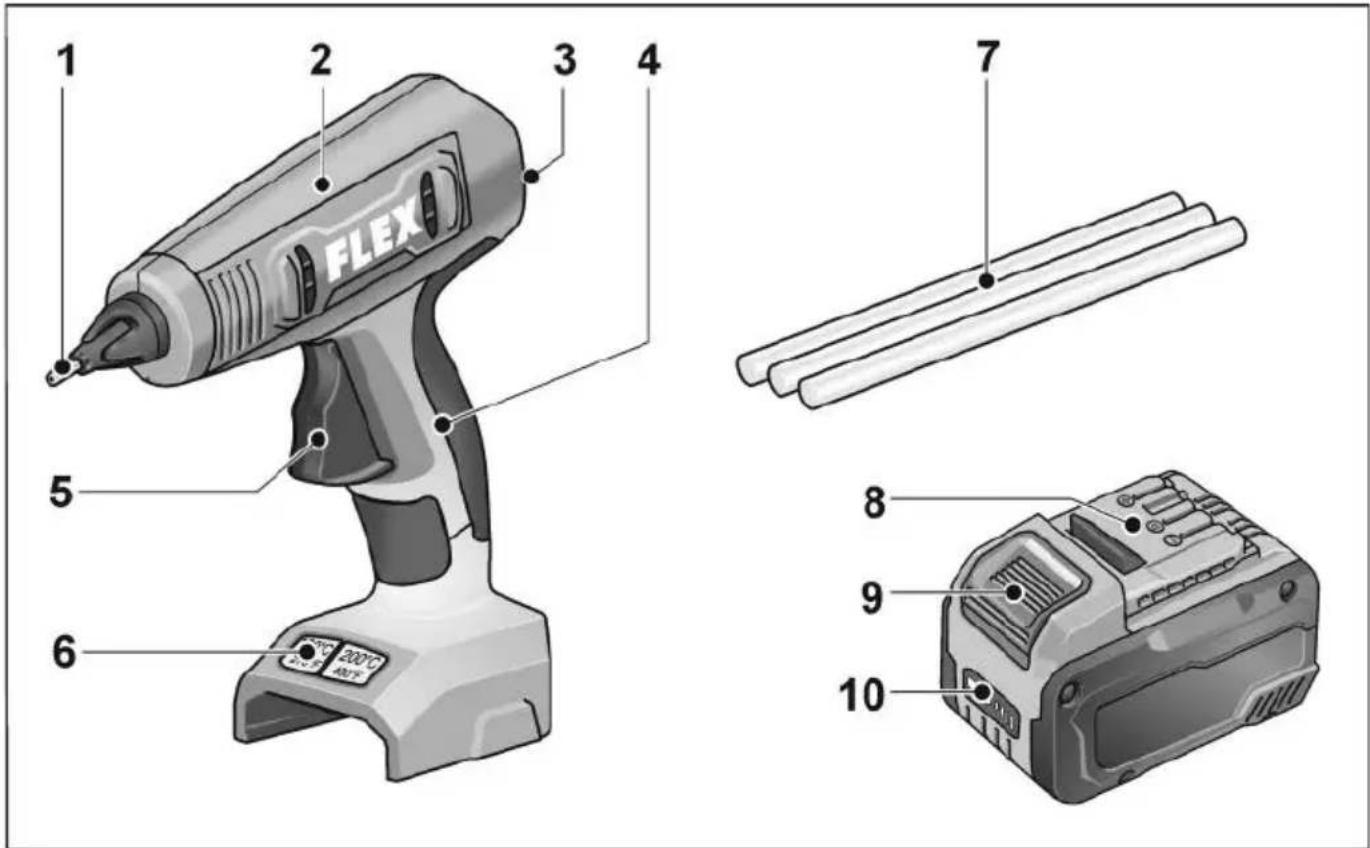

С един поглед

1 2 3 4 FLEX 5 6 7 8 9 10 200℃

1 Д ю з а
2 Нагревателна камера
3 Водач на пръчката лепило
4 Ръкохватка
5 Подаване/изтегляне
6 Б у т о н и

За включване и изключване.

За настройване на температурата.

7 П р ъ ч к и л е п

8 Li-Ion акумулаторна батерия (2,5 Ач/5,0 Ач/8,0 Ач)
9 Бутон за деблокиране на акумулаторната батерия
10 Индикатор за състоянието на акумулаторната батерия

Упътване за експлоатация

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по уреда изваждайте акумулатора.

Разопаковайте уреда и принадлежностите и проверете за пълнота на доставката и за евентуални транспортни щети.

УКАЗАНИЕ

Акумулаторните батерии не са напълно заредени при доставка. Преди първата употреба заредете напълно акумулаторните батерии. Вж. ръководството за експлоатация на зарядното устройство.

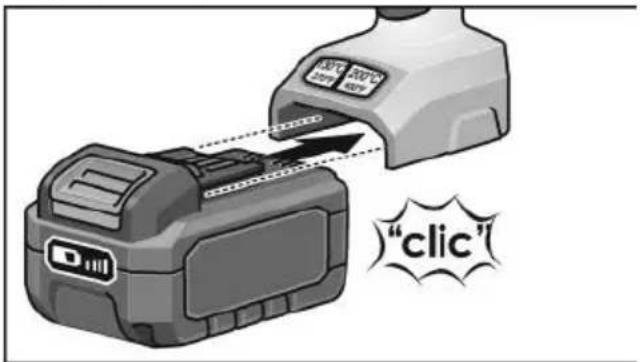

Поставяне/смяна на акумулаторната батерия

"click"

■ Притиснете заредения акумулатор до пълно фиксиране в уреда.

1.30°C 200°C 200°C 400°C 2.

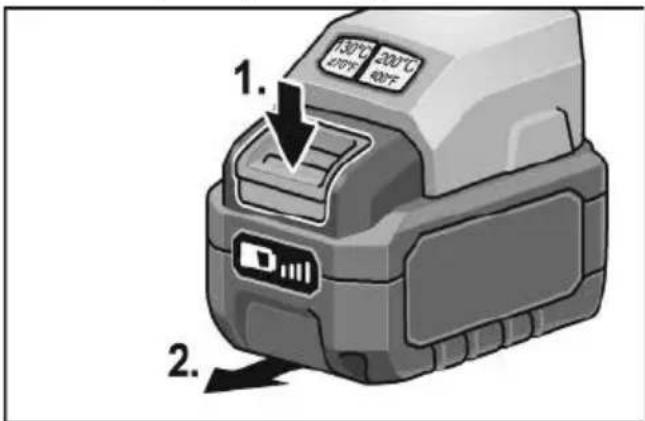

■ За сваляне натиснете бутона за деблокиране (1.) и изтеглете акумулаторната батерия (2.).

ВНИМАНИЕ!

При неизползване обезопасете контактите на акумулаторната батерия. Хлабавите метални части могат да закъсят контактите, има опасност от експлозия и пожар!

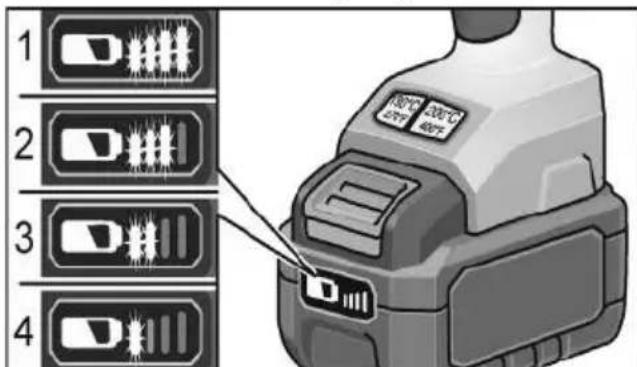

Състояние на зареждане на акумулатора

■ Чрез натискане на бутона по светодиодите на индикатора за състоянието на акумулаторната батерия може да се провери състоянието на зареждане.

1 2 3 4

Индикаторът угасва след 5 секунди. Ако един от светодиодите мига, акумулаторната батерия трябва да се зареди. Ако след натискането на бутона не светне светодиод, акумулаторната батерия е дефектна и трябва да се смени.

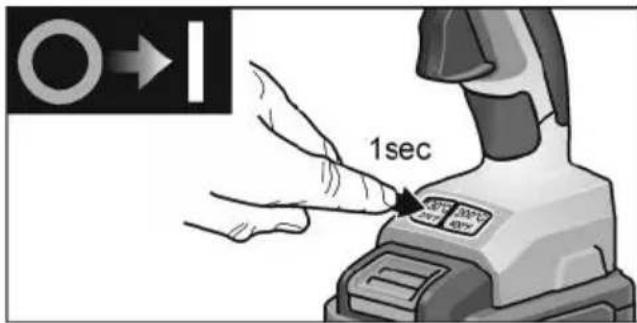

Включване и изключване

1sec

■ За включване натиснете бутона за температурата 130°C или 200°C за 1 секунда.

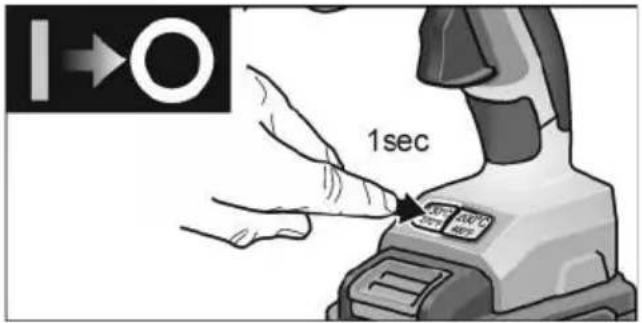

1→O 1sec

■ За изключване натиснете активния бутон за температура за 1 секунда.

Работа с акумулаторния пистолет за горещо лепене

Лепене

i УКАЗАНИЕ

Точките на залепване трябва да са неомазнени, сухи и абсолютно чисти. Петната от лепило по дрехите не могат да бъдат отстранени. Капките лепило се отстраняват най-добре, когато са студени.

■ Поставете пръчката лепило отзад в предвидения водач.

■ Включете уреда.

При първоначалното пускане в експлоатация спусъкът за подаване/изтегляне трябва да се задейства няколко пъти, за да се напълни нагревателната камера с лепило. При нужда донатиснете пръчката лепилото за кратко.

■ Натиснете спусъка за подаване/изтегляне и нанесете лепилото от едната страна на материала.

■ Притиснете здраво материалите, които ще се залепват, и ако е необходимо, ги коригирайте.

■ След ок. 2 минути мястото на залепване е готово за пълно натоварване. Точковото залепване се препоръчва за дълги детайли с голяма площ.

Твърдата пяна (напр. стиропор) също може да се обработка с температурна настройка 130°C и използване на пръчки лепило с ниска температура на топене „Low Melt“. Важно е да се отбележи, че горещото лепило се нанася върху основата, а не върху стиропора.

■ Препоръчва се залепването на текстил или подобни материали да се извършва с горещо лепило във вълнообразни линии.
■ След употреба оставете акумулаторния пистолет за горещо лепене да се охлади.
■ Ако е необходимо, използвайте устойчиви на атмосферни влияния и влага PUR пръчки лепило с температурната настройка 130°C.

i УКАЗАНИЕ

При преминаване от лепило за обработка при 130°C към лепило за обработка при 200°C, лепилото може за кратко време да изтича от дюзата в значително по-течно състояние.

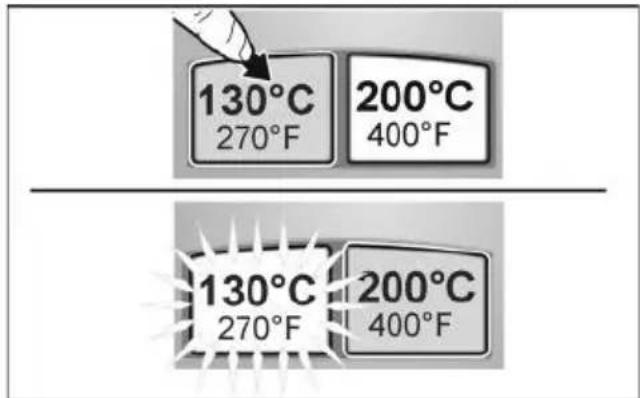

Бутон за температура (130°C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Натиснете бутона 130°C за 1 секунда. Дисплеят мига и преминава към постоянна светлина, щом се достигне 130°C.

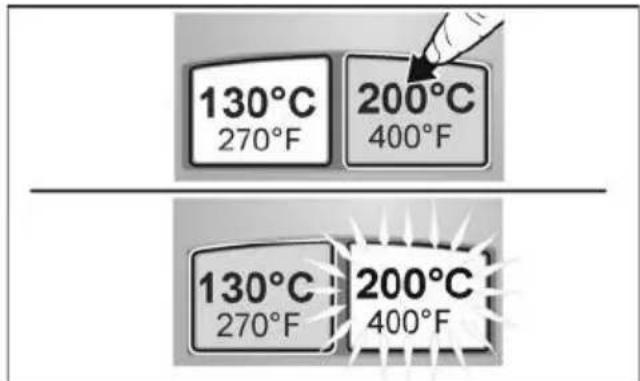

Бутон за температура (200°C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Натиснете бутона 200°C за 1 секунда. Дисплеят мига и преминава към постоянна светлина, щом се достигне 200°C.

Превключване на температурата

130°C 270°F 200°C 400°F

130°C 270°F 200°C 400°F

Превключването на температурата по време на работа е лесно чрез натискане на съответния бутон.

ВНИМАНИЕ!

При смяна на температурата е важно да се уверите, че се използва правилното лепило с подходящо температурно свойство.

Остатьчен капацитет

130°C 270°F 200°C 400°F

Активният бутон за температура мига в червено, когато оставащият капацитет е под 30%.

Капацитет на акумулатора - празен или грешка

130°C 270°F 200°C 400°F

Бутонът светва в червено за 3 секунди и след това изгасва.

Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по уреда изваждайте акумулатора.

УКАЗАНИЕ

Уредът не изисква поддръжка.

Почистване

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте вода или течно почистващо средство. Контактът на вода с части под напрежение може да причини токов удар, изгаряния или смърт.

■ Почиствайте уреда само в сухо състояние.
■ Почиствайте уреда с леко влажна кърпа без почистващ препарат.

Ремонти

Извършвайте ремонти само в оторизирани от производителя специализирани сервиси.

Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Излезлите от експлоатация електроинструменти преди изхвърляне да се правят неизползваеми:

– електроинструментите с кабел чрез отстраняване на електрическия кабел,
- акумулаторните електроинструменти чрез отстраняване на акумулаторната батерия.

Само за държави – членки на ЕС Не изхвърляйте електрическите уреди в общия боклук!

Според европейската директива 2012/19/EC за използваните електроуреди трябва да се събират разделно и да бъдат предавани за рециклиране с мисъл за околната среда.

Рециклиране на суровини вместо изхвърляне на отпадъци.

Уредът, принадлежностите и опаковката трябва да се предадат за екологично рециклиране. За целите на правилното рециклиране пластмасовите части са обозначени.

ПРЕДУПРЕЖДЕНИЕ!

Акумулаторните батерии да не се изхвърлят при битовите отпадъци и да не се хвърлят в огън или вода. Излезлите от експлоатация акумулаторни батерии да не се отварят. Само за държави от ЕС: Съгласно Директива 2006/66/ЕО дефектните или изразходвани акумулатори/батерии трябва да се рециклират.

УКАЗАНИЕ

За възможностите за изхвърляне се осведомете при търговеца!

Изключване на отговорност

Производителят и неговите представители не отговарят за нанесени щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта.

Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.
