KÄYTTÖOHJE GG 200 18 Flex

Käytetyt symbolit 74
Symbolit koneessa 74
Turvallisuusasiaa 74
Tekniset tiedot 76
Kuva koneesta....77
Käyttöohjeet 78
Huolto ja hoito 80
Kierrätysohjeita 80
Vastuun poissulkeminen 80

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantu-misiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilante-eseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esine-vaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen!

Käytä suojakäsineitä!

Vanhan laitteen kierrätysohjeet (katso sivu 80)!

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat "Yleiset turvallisuusohjeet" oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset.

Tämä sähkötyökalü on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Akkukäyttöinen kuumaliimapistooli GG 200 18 on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa
• kotitaloudessa käytettäväksi
• alkuperäisen FLEX-liimapuikon käyttöön

Yleisliima on tarkoitettu:

– kiinnitykseen, korjaukseen, koristeluun, askarteluun ja nikkarointiin

Soveltuu seuraaville:

- pahvi, paperi, puu, nahka, korkki, kangas, muovi, keramiikka, kaakelit, styroksi, kalvo, vaahtomuovi

OHJE

Akkukäyttöistä kuumaliimapistoolia saa käyttää vain kuivissa ja hyvin tuulettuvissa sisätiloissa.

Turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

VARO!

Kuumuuden aiheuttama vaara!

Palovammojen vaara! Liima kuumentuu jopa 200 °C:n lämpöiseksi!

• Älä käytä nestemäisiä tai tahnamaisia liimoja!
  ■ Jos kuumaa liimaa joutuu iholle: Jäähdytä välittömästi kylmällä vedellä. Älä yritä poistaa sulateliimaa iholta. Hakeudu tarvittaessa lääkäriin.
  ■ Jos kuumaa liimaa joutuu silmiin: Jäähdytä välittömästi noin 15 minuutin ajan juoksevalla vedellä ja hakeudu viipymättä lääkäriin.
• Älä käytä helposti syttyvien/palavien aineiden kanssa.
• Älä aseta helposti syttyville pinnoille äläkä käytä palavassa ympäristössä (esimerkiksi paperi, kangas jne.).
  ■ Tarkasta lämpöherkkien materiaalien soveltuvuus.
• Älä vedä liimapuikkoa ulos laitteesta. Laitteen sisään valuva kuuma liima voi aiheuttaa vaurioita.
• Käytä vain tarkoitukseen soveltuvia liimapuikkoja ja levitä liima määritellyssä lämpötilassa.
  ■ Levityslämpötilaa muutettaessa on kiinnitettävä huomiota siihen, että sen jälkeen käytettävä liimapuikko sopii kyseiseen lämpötilaan.
  ■ Laitetta ei saa jättää valvomatta.

VARO!

Veden ja kosteuden aiheuttama vaara!

■ Älä jätä laitetta vesisateeseen.
- Älä käytä laitetta, jos se on kastunut, äläkä käytä sitä kosteassa tai märässä paikassa.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat puutteelliset tai joilta puuttuu kokemusta ja tietoa laitteen käytöstä, jos tällaista henkilöä valvotaan tai jos hänet on opastettu laitteen turvalliseen käyttöön ja jos hän ymmärtää käytöstä aiheutuvat vaarat.

Lapset eivät saa leikkiä laitteella. Tuotteen puhdistusta ja käyttäjähuoltotöitä ei saa tehdä lapsi ilman valvontaa.

- Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitettu sähkölaitteen tyyppikilvessä. Käytettäessä muita akkuja, esimerkiksi jäljitelmätuotteita, kunnostettuja akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot räjähtävien akkujen takia.

Turvallisuusohjeet akkujen käyttämiseen

■ Älä avaa akkua. Oikosulun vaara.
- Älä altista akkua kuumuudelle tai esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Räjähdysvaara.
■ Jos akku vaurioituu tai sitä käytetään ohjeiden vastaisesti, siitä saattaa vapautua höyryjä. Huolehdi raittiin ilman saannista, ja hakeudu vaivojen ilmetessä lääkäriin. Höyryt saattavat ärsyttää hengitysteitä.
Väärinkäytettynä akusta saattaa vuotaa ulos nestettä. Varo kosketuksiin joutumista. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Käytä FLEX-akkuja ainoastaan FLEX-koneiden ja FLEX-lisävarusteiden ja - tarvikkeiden kanssa. Vain sillä tavoin akku on suojassa vaaralliselta ylikuormittumiselta.

■ Lataa akut vain valmistajan suosittamalla laturilla. Kun määrätyntyppisille akuille tarkoitettua latauslaitetta käytetään muiden akkujen lataamiseen, syntyy tulipalovaara.
■ Akku saattaa vaurioitua terävien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi palaa, savuta, räjähtää tai ylikuumentua.

Tekniset tiedot

Muita turvallisuusohjeita

• Käytä nauhahiomakoneen merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.
  ■ Nimellisjännitteen ja jännitetietojen pitää vastata tyyppikilven tietoja.

Kone GG 200 18
Tyyppi		Akkukäyttöinen kuumaliimapistooli
Nimellisjännite V 18
Akku Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Mitat (K x L x S) mm 217 x 81 x 206
Lämmitysaika Alle 2 minuuttia
Sulatuslämpötila 2 tehoa: 130/200 °C
Maksimiliimausteho g/min. 20
Liimapuikon halkaisija	mm	11
Liimapuikon pituus	mm	150 – 300
sallittu ympäristön lämpötila- lataukseen- käyttöön ja säilytykseen	°C	-10 ... +40<50
Paino EPTA-menettelyn1/2014 mukaisesti (ilman akkua)	kg	0,355
Akun paino- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

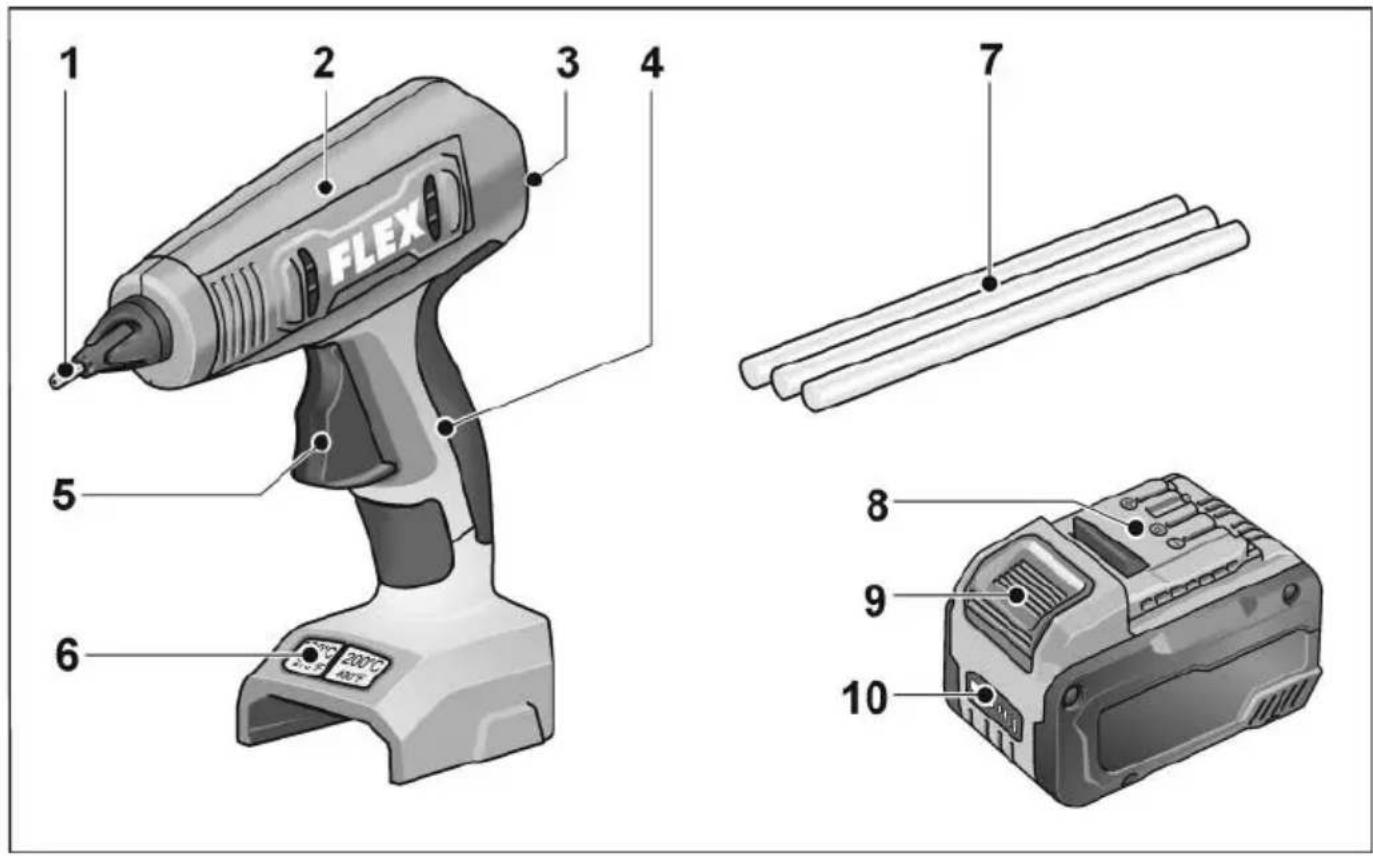

Kuva koneesta

1 2 3 4 FLEX 5 6 7 8 9 10 200°C

1 S u u t i n
2 Kuumennuskammio
3 Liimapuikko-ohjain
4 Käsikahva
5 Syöttöliipaisin
6 Painikkeet

Käynnistämiseen ja sammuttamiseen.

Lämpötilan säätämiseen.

7 Liimapuikot
8 Litiumioniakku

9 Akun lukituksen vapautuspainike

10 Akun tilanäyttö

Käyttöohjeet

VAROITUS!

Irrota akku aina ennen laitteeseen kohdistuvien töiden aloittamista.

Ennen käyttöönottoa

Ota laite ja varusteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.

OHJE

Akut eivät ole toimitushetkellä täyteen ladattuja. Lataa akku täyteen ennen ensimmäistä käyttökertaa. Sitä varten ks. latauslaitteen käyttöohje.

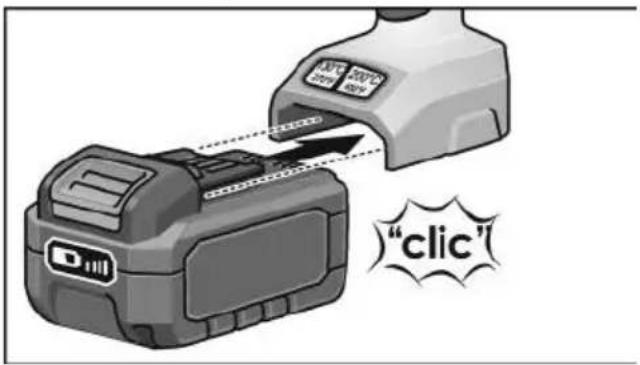

Akun kiinnitys/vaihto

"click"

■ Työnnä ladattu akku laitteeseen niin, että se lukittuu kunnolla.

1. 50℃ 200℃ 20℃ 80℃ 2.

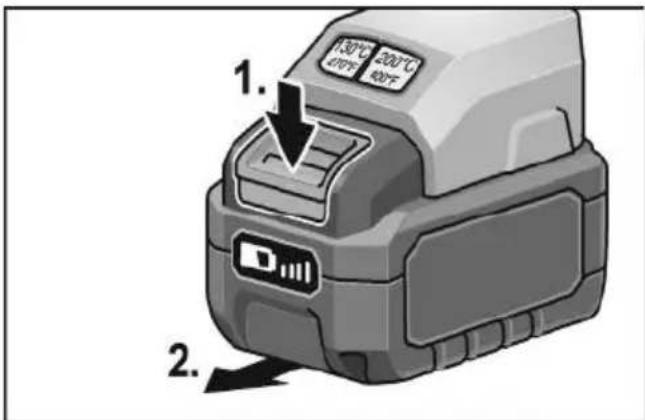

- Irrota akku painamalla lukituksen vapautuspainikkeita (1.) ja vetämällä (2.).

VARO!

Kun akku ei ole käytössä, suojaa sen navat. Irralliset metallikappaleet voivat oikosulkea navat, jolloin syntyy räjähdys- ja tulipalovaara!

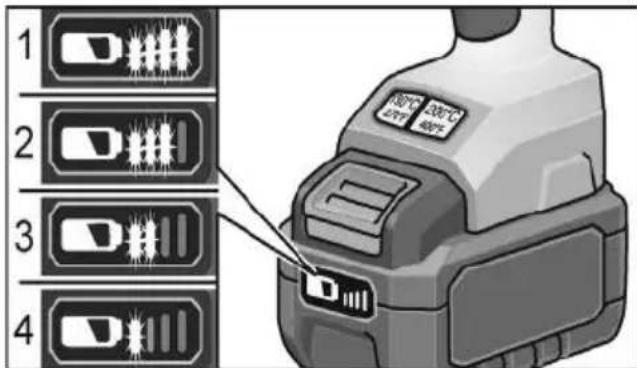

Akun varaustila

■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-merkkivaloista.

1 2 3 4

Näyttö sammuu 5 sekunnin kuluttua. Jos yksi LED-merkkivalo vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED-merkkivalo ei pala, akku on rikki ja se täytyy vaihtaa.

Käynnistys ja pysäytys

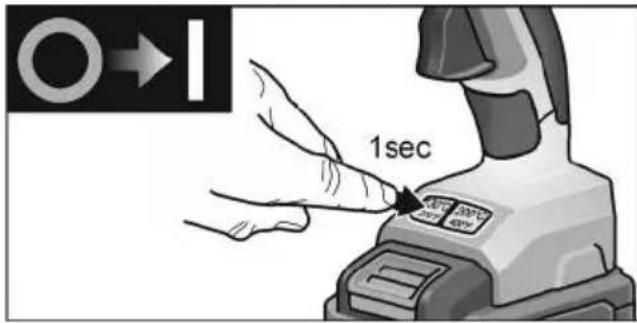

O→I 1sec

■ Kytke laite päälle painamalla 1 sekunnin ajan lämpötilapainiketta 130 °C tai 200 °C.

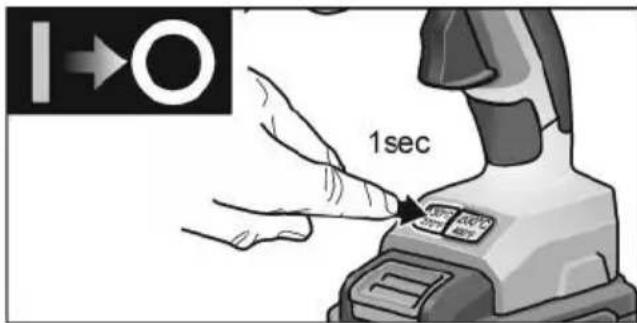

1→O 1sec

■ Kytke laite pois päältä painamalla 1 sekunnin ajan aktiivista lämpötilapainiketta.

Akkukäyttöisen kuumaliimapistoolin käyttö

Liimaus

OHJE

Liimattavien pintojen täytyy olla rasvattomia, kuivia ja täysin puhtaita.

Vaatteissa olevia liimatahroja ei pysty poistamaan. Liimaroiskeet irtoavat parhaiten kylmänä.

■ Työnnä liimapuikko takaosassa olevaan ohjaimeen.
■ Käynnistä laite.

Ensikäyttöönoton yhteydessä syöttöliipaisinta on painettava useita kertoja kuumennuskammion täyttämiseksi liimalla. Liimapuikkoa voi olla tarpeen painaa lyhyesti.

■ Paina syöttöliipaisinta ja levitä liima vain toiselle liimattavalle pinnalle.
■ Paina liimattavia materiaaleja voimakkaasti ja korjaa tarvittaessa.
■ Noin 2 minuutin jälkeen liimattu sauma on täysin kestävä. Pistemäistä liimausta suositellaan isopintaisille, pitkille työkappaleille.

Myös kovalle vaahtomuoville (esimerkiksi styroksi) voidaan käyttää lämpötila-asetusta 130 °C ja "Low Melt" - liimapuikkoja. Tällöin on varmistettava, että kuumaa liimaa levitetään työstettävälle pinnalle eikä styroksille.

■ Kankaita ja muita samantyyppisiä materiaaleja liimattaessa kuumaliima suositellaan levittämään aaltoviivoina.
■ Anna akkukäyttöisen kuumaliimapistoolin jäähtyä käytön jälkeen.
■ Käytä tarvittaessa sään- ja kosteudenkestäviä PUR-liimapuikkoa lämpötila-asetuksella 130 °C.

OHJE

Kun vaihdat 130 °C:ssa käytettävästä liimapuikosta 200 °C:ssa käytettävään liimapuikkoon, liima voi hetkellisesti tulla suuttimesta ulos selkeästi juoksevampana.

Lämpötilapainike (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Paina 130 °C:n painiketta 1 sekunnin ajan. Näyttö vilkkuu ja alkaa palaa kiinteästi, kun 130 °C:n lämpötila saavutetaan.

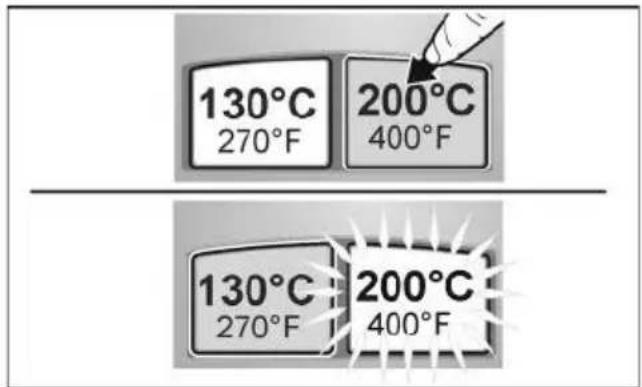

Lämpötilapainike (200 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Paina 200 °C:n painiketta 1 sekunnin ajan. Näyttö vilkkuu ja alkaa palaa kiinteästi, kun 200 °C:n lämpötila saavutetaan.

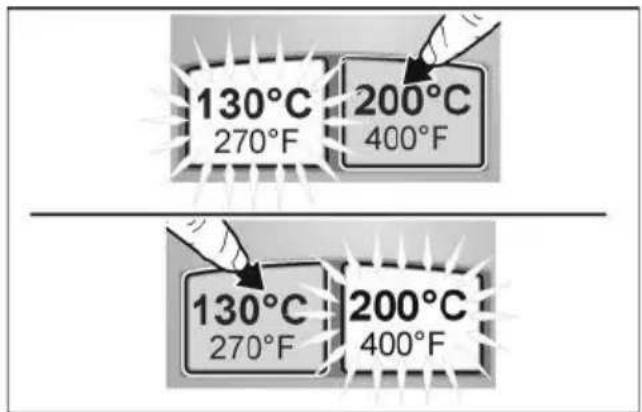

Lämpötilan muutos

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

Lämpötilan muutos onnistuu käytön aikana ongelmitta painamalla haluttua painiketta.

VARO!

Lämpötilaa muutettaessa on ehdottomasti varmistettava, että laitteessa on aina oikeanlainen, lämpötilaominaisuuksiltaan sopiva liimapuikko.

Jäljellä oleva kapasiteetti

130°C 270°F 200°C 400°F

Aktiivinen lämpötilapainike vilkkuu punaisena, kun jäljellä oleva kapasiteetti on alle 30 %.

Akku tyhjä tai vika

130°C 270°F 200°C 400°F

Painike palaa 3 sekuntia punaisena ja sammuu sen jälkeen.

Huelto ja hoito

VAROITUS!

Irrota akku aina ennen laitteeseen kohdistuvien töiden aloittamista.

OHJE

Laite on huoltovapaa.

Puhdistus

VAROITUS!

Alä käytä vettä tai nestemäisiä puhdistusaineita. Jos virtaa johtaviin osiin joutuu vettä, seurauksena voi olla sähköisku, palovammoja tai jopa kuolema.

■ Puhdista laite vain kuivana.
- Käytä laitteen puhdistamiseen kevyesti kostutettua kangasta äläkä käytä puhdistusaineita.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Käytetyt sähkötyökalut on ennen hävittämistä tehtävä käyttökelvottomiksi:

• irrottamalla verkkojohto verkkokäyttöisestä sähkötyökalusta,
• irrottamalla akku akkukäyttöisestä sähkötyökalusta.

Vain EU-maat Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteeseen!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti käytöstä poistetut sähkötyökalut on kerättävä erikseen ja toimittava asianmukaiseen hyötykäyttöpisteeseen.

Raaka-aineet uusiokäyttöön jätteenä hävittämisen sijasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

VAROITUS!

Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Vain EU-maat: direktiivin 2006/66/EU mukaisesti vialliset tai loppuun käytetyt akut/paristot on toimitettava kierrätykseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.
