BRUKSANVISNING GG 200 18 Flex
For din egen sikkerheds skyld
ADVARSEL!
■ Sæt limstiften på bagsiden ind i det medfølgende styr.
■ Tænd apparatet.
Det er nemt at skifte temperatur under drift ved at trykke på den relevante knap.
FORSIGTIG!
Reservedele og tilbehør
For din egen sikkerhet ..... 60
Tekniske data 62
Et overblikk 63
Bruksanvisning 64
Vedlikehold og pleie 66
Utelukkelse av ansvar 66
Anvendte symboler
ADVARSEL!
Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.
HENVISNING
Betegner tips om bruken og viktige informasjoner.
Symbolene på apparatet
Betjeningsveiledningen må leses før ibruktaking!
Bruk vernehansker!
Henvisning om skroting av gammelt apparat (se side 66)!
For din egen sikkerhet
ADVARSEL!
Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:
– den foreliggende betjeningsveiledningen,
- de «Generelle sikkerhetshenvisningene» i omgang med elektroverktøy i den vedlagte brosjyren (skriftnr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.
Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler.
Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen.
Elektroverktøyet må kun brukes
- til de arbeider den er beregnet for,
- i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på sikkerheten må straks utbedres.
Forskriftsmessig bruk
Den batteridrevne limpistolen GG 200 18 er beregnet
– for kommersiell bruk i industri og håndverk
- for bruk i husholdningen
– for originale limpatroner fra FLEX
Universallim for:
– montering, reparasjoner, dekor og hobby
Egnet for:
- papp, papir, tre, skinn, kork, tekstiler, plast, keramikk, fliser, styropor, folie, skumplast
HENVISNING
Den batteridrevne limpistolen må kun brukes i tørre rom med god ventilasjon innendørs.
Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.
FORSIKTIG!
Fare for sterk varme! Fare for brannskader! Limet får en temperatur på opptil 200 °C!
■ Ikke bruk flytende eller deigaktig lim!
■ Etter hudkontakt med varmt lim: Avkjøl straks med kaldt vann. Ikke forsøk å fjerne limet fra huden. Oppsøk eventuelt lege.
- Etter øyekontakt med varmt lim: Avkjøl straks under rennende vann i ca. 15 minutter, og kontakt lege umiddelbart.
■ Må ikke brukes i forbindelse med lett antennelige / brennbare stoffer.
■ Må ikke brukes på lett brennbart underlag eller i brennbare omgivelser (som f.eks. papir, tekstiler osv.).
■ Kontroller om varmeømfintlige materialer er egnet for bruk av varmepistol.
■ Ikke trekk limpistolen ut av varmepistolen. Varmt lim som kommer inn i varmepistolen kan føre til skade.
■ Bearbeid bare limpatroner som er egnet for den innstilte temperaturen.
■ Ved endring av bearbeidings-temperaturen er det viktig å sjekke at limpatronen som skal brukes, er egnet for temperaturen.
■ Ikke la verktøyet så uten tilsyn.
FORSIKTIG!
Fare ved vann og fuktighet!
■ Ikke utsett verktøyet for regn.
■ Bruk ikke verktøyet i fuktig tilstand og ikke i fuktige eller våte omgivelser.
Dette produktet kan brukes av barn over 8 år og personer med reduserte fysiske, sansemessige eller mentale evner eller manglede kunnskap og erfaring hvis bruken skjer under tilsyn eller de har fått opplæring i sikker bruk av produktet og forstår hvilke farer som er forbundet med det.
Barn må ikke leke med produktet. Rengjøring og vedlikehold som utføres av brukeren må ikke utføres av barn uten tilsyn.
■ Bruk kun originalbatterier med spenningen som er angitt på merkeskiltet til elektroverktøyet. Ved bruk av andre batterier, feks. etterligninger, utbedrede batterier eller andre fabrikater, er det fare for både personskader og materielle skader på grunn av eksploderende batteri.
Sikkerhetsanvisninger for håndtering av batterier
■ Äpne ikke batteriet. Fare for kortslutning!
■ Beskytt batteriet mot varme, f.eks. mot vedvarende solstråling, ild, vann og fuktighet. Eksplosjonsfare!
■ Ved skader og feil bruk av batteriet kan det komme ut damp. Sørg for at det luftes og søk legeråd dersom du føler deg uvel. Dampen kan irritere luftveiene.
- Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
■ Bruk FLEX-batteriene bare i kombinasjon med FLEX-maskiner og FLEX-tilbehør. Bare da er batteriet beskyttet mot farlig overbelastning.
■ Lad batteriet kun opp med ladere som er anbefalt av produsenten. Det er fare for brann hvis en lader som er beregnet til en bestemt type batterier, brukes med andre batterier.
■ Batteriet kan bli skadet med spisse gjenstander som f.eks. spiker eller skrutrekkere, eller ved ytre kraftpåvirkning. Det kan oppstå intern kortslutning og batteriet kan ta fyr, eksplodere eller bli overopphetet.
Andre sikkerhetsveiledninger
■ For kjennetegning av maskinen må du bruke klistremerkene. Det må ikke bores hull i motorkassen.
■ Merkespenningen må stemme overens med spenningsangivelsen på typeskiltet.
Tekniske data
| Produkt GG 200 18 | ||
| Type Batteridrevet limpistol | ||
| Merkespenning V 18 | ||
| Batteri Ah | AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0 | |
| Mål (H x B x D) mm 217 x 81 x 206 | ||
| Oppvarmingstid under 2 minutter | ||
| Smeltetemperatur 2 trinn: 130/200 °C | ||
| Maks. limekapasitet g/min. 20 | ||
| Diameter på limpatron | mm | 11 |
| Lengde på limpatron | mm | 150 – 300 |
| Tillatt omgivelsestemperatur- ved lading- ved drift og lagring | °C | -10 ... +40<50 |
| Vekt i henhold til EPTA-procedure 1/2014(uten batteri) | kg | 0,355 |
| Vekt batteri- 2,5 Ah- 5,0 Ah- 8,0 Ah | kg | 0,420,721,10 |

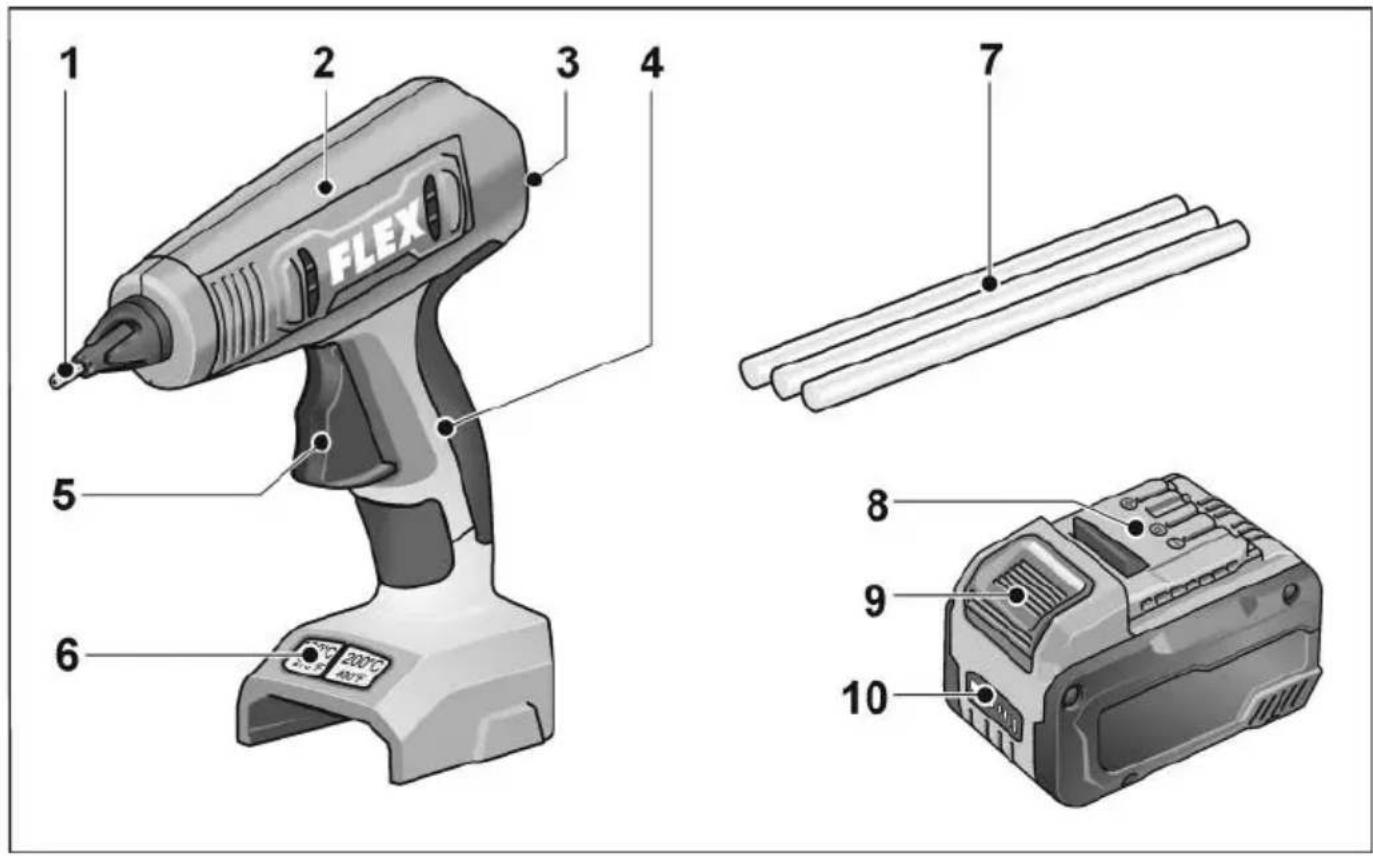

Et overblikk
2 Oppvarmingskammer
3 Føring for limpatron
4 Håndtak
5 U t l ø s e r
6 Knapper
Brukes til å slå på og av.
Brukes til å stille inn temperaturen.
Trekk ut batteriet før alt arbeid på verktøyet.
Før ibruktaking
Pakk ut verktøyet og tilbehøret og kontroller at leveransen er komplett og at det ikke er oppstått transportskader.
HENVISNING
Batteriene er ikke fullstendig ladet ved levering. Før første gangs bruk må batteriene lades helt opp. Se bruksanvisningen for laderen.
Sette inn/skifte batteri


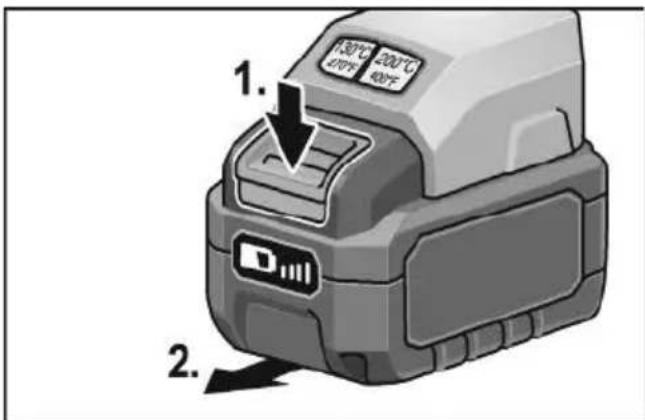

■ Batteriet tas ut ved å trykke på utløserknappene (1.) og trekke ut batteriet (2.).
FORSIKTIG!
Når batteriet ikke er i bruk, må kontaktene beskyttes. Løse metalldeler kan kortslutte kontaktene, det er da fare for eksplosjon og brann!
Batteriets ladenivå

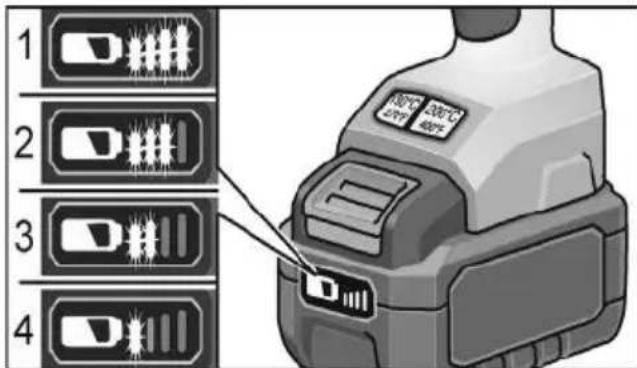

■ Ved å trykke på knappen kan man kontrollere ladenivået på LED-ene til batterinivåindikatoren.
Blinker en av LED-ene, må batteriet lades. Hvis ingen LED-er lyser når man har trykt på knappen, er batteriet defekt og må skiftes.

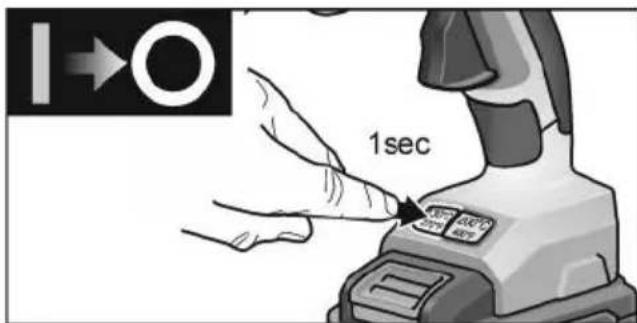

Inn- og utkobling


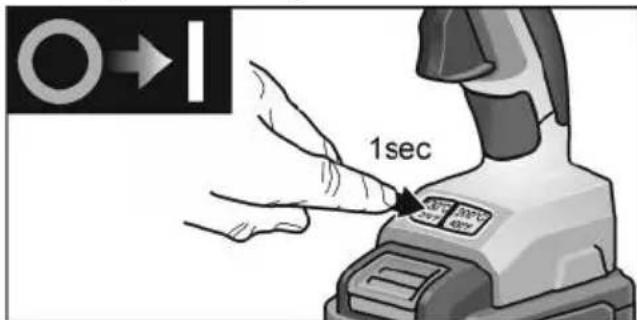

1sec■ Trykk på temperaturknappen 130 °C eller 200 °C i ett sekund for å slå på.
Bruke den batteridrevne limpistolen Lime
HENVISNING
Det må ikke finnes fett på stedene som skal limes, og de må være tørre og helt rene. Det er ikke mulig å fjerne limflekker på klær. Dråper av lim fjernes lettest i kald tilstand.
■ Stikk limpatronen inn i limpatronføringen bak.
■ Slå på verktøyet.
Ved første gangs bruk er det nødvendig å trykke på utløseren flere ganger for å fylle oppvarmingskammeret med lim. Det kan hende det er nødvendig å trykke limpatronen litt lenger inn.
■ Trykk på utløseren, og påfør lim på én side av materialet.
■ Trykk hardt på materialene som skal limes, og korriger eventuelt.
■ Limstedet kan utsettes for full belastning etter ca. 2 minutter. Liming med limpunkter anbefales for store, lange arbeidsemner.
Også hardskum (f.eks. styropor) kan bearbeides med temperaturinnstillingen 130 °C og "Low Melt"-limpatroner. Merk at det varme limet skal påføres på underlaget og ikke på styroporen.
■ Ved liming av tekstiler eller lignende materialer anbefales det å påføre smeltelimet i "slangelinjer".
■ Avkjøl den batteridrevne limpistolen etter bruk.
■ Bearbeid værbestandige og fuktighetsbestandige PUR-limpatroner om nødvendig med temperaturinnstillingen 130 °C.
HENVISNING
Ved skifte fra en limpatron som er varmet opp til 130 °C til en som varmes opp til 200 °C kan limet som kommer ut av dysen en kort stund være merkbart mer flytende.

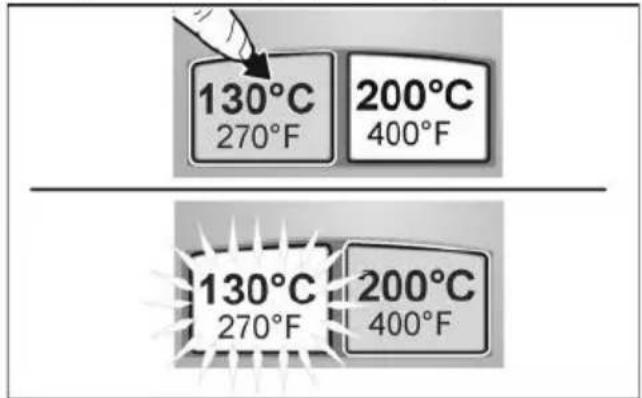

Temperaturknapp (130 °C)


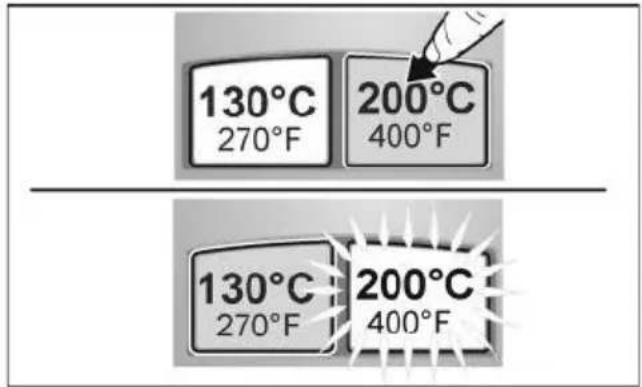

Temperaturknapp (200 °C)


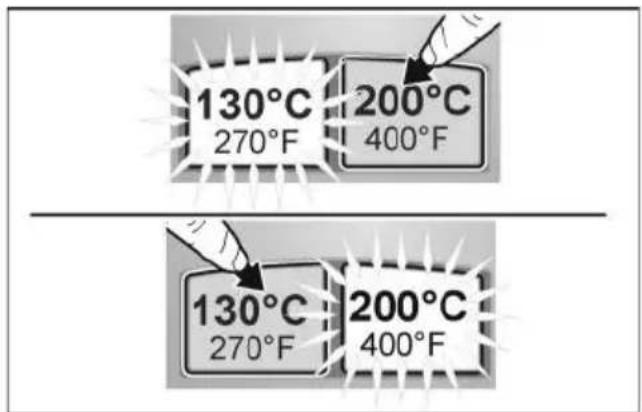

Skifte temperatur
FORSIKTIG!
Når temperaturinnstillingen endres, er det viktig at en limpatron med passende temperaturegenskaper er satt inn.
Kapasitet som gjenstår
Batteri tomt eller feil
Vedlikehold og pleie
ADVARSEL!
Trekk ut batteriet før alt arbeid på verktøyet.
HENVISNING
Ikke bruk vann eller flytende rengjøringsmidler. Hvis strømførende deler utsettes for vann, kan det medføre elektrisk støt, brannskader eller død.
■ Rengjør produktet bare i tørr tilstand.
■ Rengjør produktet med en lett fuktet klut, uten rengjøringsmidler.
Reparasjoner
Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.
Reservedeler og tilbehør
Eksplosjons-tegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com
Gjør brukte elektroverktøy ubrukelige før kassering:
- nettdrevne elektroverktøy ved at strømkabelen fjernes
- batteridrevne elektroverktøy ved at batteriet tas ut.
Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet!
I henhold til EU-direktiv 2012/19/EU om brukt elektriske og elektronisk utstyr og implementering i nasjonal rett må brukte elektroverktøy samles separat og leveres inn til miljøvennlig gjenvinning.
Gjenvinning av råstoffer i stedet for avhending av boss.
Produkt, tilbehør og emballasje bør leveres til miljøvennlig gjenvinning. For riktig sortering ved resirkulering er plastdeler merket.
ADVARSEL!
Kontakt forhandleren for informasjon om kassering!
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.
Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
