KASUTUSJUHEND GG 200 18 Flex

Kasutatud sümbolid 162

Sümbolid seadmel 162

Teie ohutuse heaks ..... 162

Tehnilised andmed 162

Ülevaade 165

Kasutusjuhend 166

Hooldus ja korrashoid 168

Jäätmekäitlus 168

Vastutuse välistamine 168

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tāhistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tāhistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda kaitsekindaid!

Vana seadme jäätmekäitlus (vaata lehekülge 168)!

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni:

• see kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistade käsitsemisel (vihikud nr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või juuresolija elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutage elektritööriista ainult

• ettenähtud otstarbel,
• tehniliselt korras seisundis.
  Turvalisust ohustavad rikked tuleb kohe kõrvaldada.

Otstarbekohane kasutamine

Aku-liimipüstol GG 200 18 on ette nähtud

- majandustegevuslikuks kasutuseks tööstuses ja käsitöönduses

- majapidamises kasutamiseks

- originaalsete FLEX-liimipulkade kasutamiseks

Universaalliim:

– koostamiseks, remondiks, dekoreerimiseks ja meisterdamiseks

Sobib:

– papile, paberile, puidule, nahale, korgile, tekstiilidele, plastile, keraamikale, glasuurplaatidele, stüropoorile, kilele, vahtmaterjalidele

MÄRKUS

Aku-kuumliimipüstolit tohib kasutada ainult kuivades ja hästi ventileeritud siseruumides.

Ohutuseeskirjad

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

ETTEVAATUST!

Kuumaoht! Põletamisoht! Liimimassi temperatuur võib olla kuni 200 °C!

• Ärge kasutage vedelaid ega pastakujulisi liimaineid!
  ■ Naha kokkupuutel kuuma liimiga: jahutage kohe veega. Ärge proovige sulaliimi nahalt eemaldada. Vajadusel pöörduge arsti poole.
  ■ Kuuma liimaine silma sattumisel: jahutage viivitamatult u 15 min voolava veega ja pöörduge kohe arsti poole.
• Ärge kasutage koos kergsüttivate/põlevate ainetega.
• Ärge kasutage kergsüttival alusel või põlevas ümbruses (nagu nt paber, tekstiilid jne).
  ■ Kuumustundlike materjalide korral kontrollige sobivust.
• Ärge tömmake liimipulka seadmest välja. Seadmesse voolav kuum liim võib tekitada kahjustusi.
  ■ Kasutage ainult ettenähtud temperatuuriga sobivaid liimipulkasid.
  ■ Töötlemis-temperatuuri vahetamisel pöörake tähelepanu sellele, et järgmine liimipulk temperatuuriga sobiks.
• Ärge jätke seadet järelevalveta.

ETTEVAATUST!

Vee ja niiskuse oht!

• Ärge jätke seadet vihma kätte.
• Ärge kasutage niisket seadet ja ärge kasutage seda niiskes või märjas ümbruses.

Seda seadet tohivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või need, kellel puuduvad vastavad kogemused ja teadmised, kui nad on järelevalve all ning neile on tutvustatud seadme ohutut kasutamist ja nad möistavad selle kasutamisest tulenevaid ohte.

Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajahooldust ei tohi lapsed teha ilma järelevalveta.

■ Kasutage ainult elektriseadmetüübisildile märgitud pingega orginaalakusid.
Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju.

Ohutusnõuded akude käitlemisel

- Ärge avage akut! See võib tekitada lühise.

■ Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht!

■ Aku kahjustamise või väärkasutamise korral võivad väljuda aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.

- Ebaõige kasutamise tagajärjel võib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutel vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaks sellele ka arsti poole. Vedelik võib tekitada nahaärritusi või põletusi.

■ Kasutage FLEXi akusid ainult koos FLEXi masinate ja FLEXi tarvikutega. Ainult nii on aku ohtliku ülekoormuse eest kaitstud.

■ Laadige akusid ainult tootja soovitatud akulaadijaga! Kui akulaadijaga laetakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju.

■ Teravad esemed (näiteks naelad või kruvikeerajad) või lõögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.

Ohutusalane lisateave

■ Seadme tähistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.
■ Võrgupinge peab vastama tüübisildil näidatud pingele.

Tehnilised andmed

Seade GG 200 18
Tüüp Aku-kuumliimipüstol
Nimipinge V 18
Aku Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Mõõtmed (K x L x S) mm 217 x 81 x 206
Ülessoojenemisaeg alla 2 minuti
Sulatamistemperatuur 2 astet: 130 / 200 °C
Max liimimisjõudlus g/min. 20
Liimipulga läbimõõt mm 11
Liimipulga pikkus mm 150 – 300
Lubatud keskkonnatemperatuur– laadimistoiminguks– tööks ja hoiustamiseks	°C	-10 ... +40<50
Kaal vastavalt „EPTA-protseduurile 1/2014“(ilma akuta)	kg 0,355
Aku kaal– 2,5 Ah– 5,0 Ah– 8,0 Ah	kg	0,420,721,10

Ülevaade

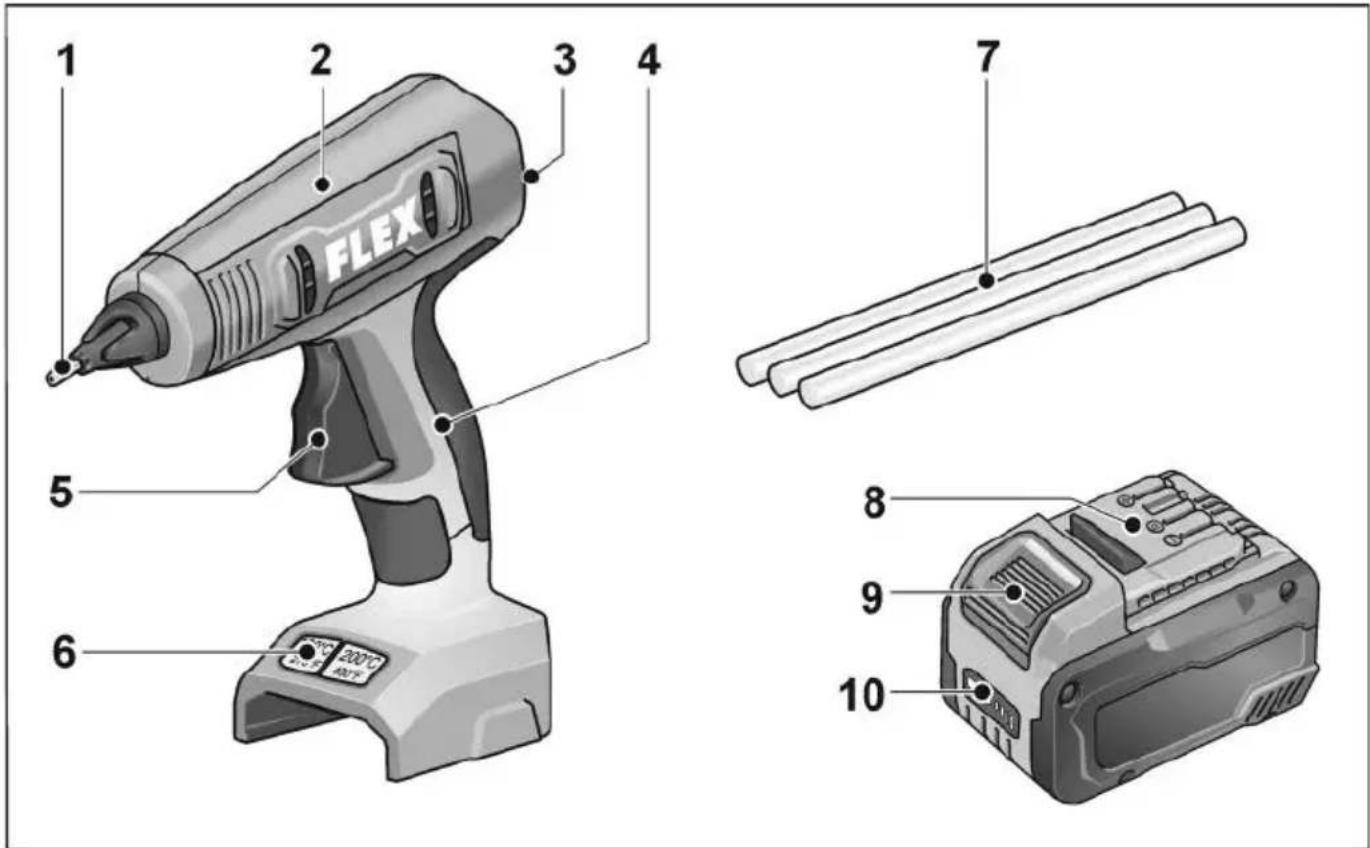

1 2 3 4 FLEX 5 6 7 8 9 10 200℃

1 D ü ü s
2 Kuumutuskamber
3 Liimipulga juhik
4 Käepide
5 Ettenihe-tagasitõmme
6 Nupud

Sisse- ja väljalülitamiseks.

Temperatuuri seadmiseks.

7 Liimipulgad
8 Li-ioonaku (2,5 Ah / 5,0 Ah / 8,0 Ah)
9 Aku lukustuse vabastamisnupp
10 Aku olekunäit

Kasutusjuhend

HOIATUS!

Kõigi seadme juures tehtavate tööde eel eemaldage aku.

Enne kasutuselevõttu

Pakkige seade ja lisavarustus lahti ning kontrollige tarne täielikkust ja transpordikahjustuste puudumist.

MÄRKUS

Akud ei ole tarnimisel täielikult laetud. Laadige enne esmakordsest kasutamist akud täielikult. Selle kohta vaadake laadija kasutusjuhendist.

Aku paigaldamine/vahetamine

"click"

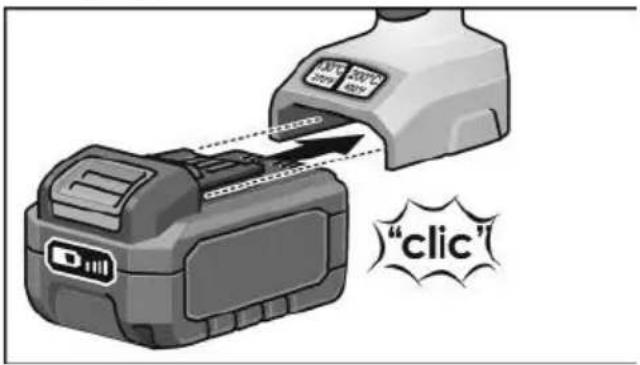

■ Suruge laetud aku seadmesse selle täieliku fikseerumiseni.

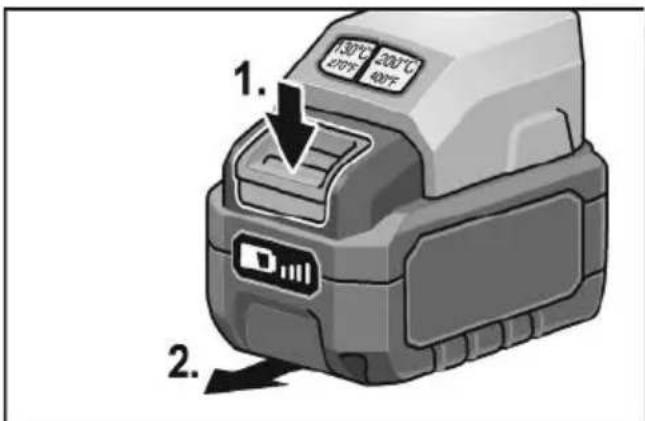

■ Eemaldamiseks vajutage lukustuse vabastamisnuppu (1.) ja tömmake aku välja (2.).

ETTEVAATUST!

Kasutusvälisel ajal kaitske aku kontakte. Lahtised metalldetailid võivad kontaktid lühistada, on plahvatus- ja tulekahjuoht!

Aku laetusolek

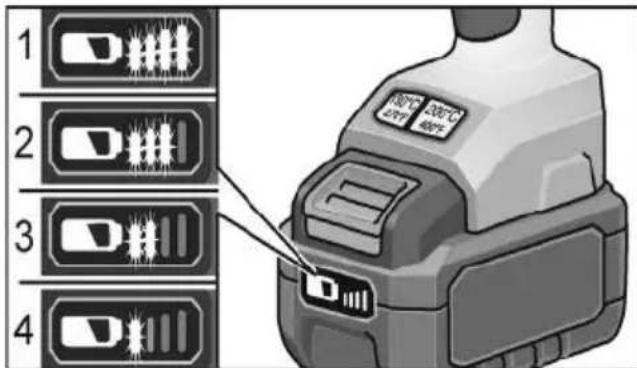

■ Nupu vajutamisega saab aku laetusoleku näidiku LEDide abil kontrollida aku laetusolekut.

1 2 3 4

Näit kustub 5 sekundi pärast.

Kui mõni LED vilgub, tuleb akut laadida. Kui nupu vajutamise järel ei sütti ükski LED, on aku defektne ja tuleb asendada.

Sisse- ja väljalülitamine

1sec

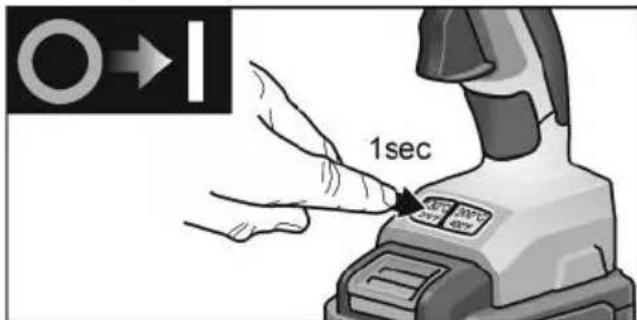

■ Sisselülitamiseks vajutage temperatuurinuppu 130 °C või 200 °C kestusega 1 sekund.

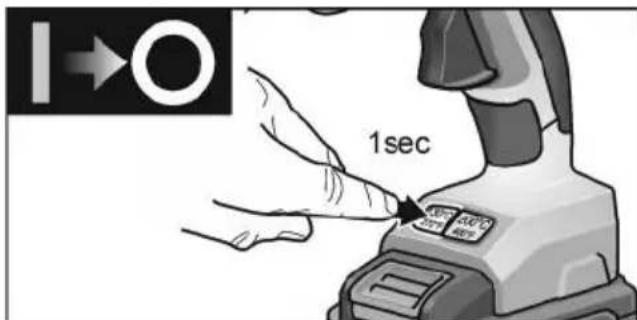

■ Väljalülitamiseks vajutage aktiivset temperatuurinuppu kestusega 1 sekund.

Töötamine aku-kuumliimipüstoliga Liimimine

i MÄRKUS

Liimained peavad olema rasvavabad, kuivad ja absoluutselt puhtad. Riietuselt ei saa liimiplekke eemaldada. Liimainetilkasid saab köige paremini eemaldada külmalt.

■ Asetage liimipulk tagantpoolt selleks ette nähtud juhikusse.
■ Lülitage seade sisse.

Esmakordsel kasutusele võtmisel tuleb kuumutuskambri liimiga täitmiseks rakendada mitu korda ettenihet- tagasitõmmet. Sealjuures võib vajalikuks osutuda liimipulga lühike järelsurumine.

■ Rakendage ettenihet-tagasitõmmet ja kandke liim ühepoolselt materjalile.
■ Suruge liimitavad materjalid tugevalt kokku ja vajadusel korrigeerige.
■ Umbes 2 minuti järel on liimitav koht täielikult koormatav. Suurepinnaliste, pikkade detailide korral soovitatakse kasutada punktikujulist liimimist.

Ka kõva vahtmaterjali (nt stüropoor) saab temperatuurseade 130 °C ja „Low Melt“ liimipulkade kasutamise korral töödelda. Sealjuures võtke arvesse, et kuum liim tuleb kanda aluspinnale ja mitte stüropoorile.

Tekstiilide või müude taoliste materjalide liimimisel soovitatakse kuumliim peale kanda „ussikujuliselt“.
■ Laske aku-kuumliimipüstolil kasutamise järel jahtuda.
■ Vajaduse korral kasutage niiskusekindlaid PUR-liimipulkasid temperatuuriseadega 130 °C.

i MÄRKUS

Vahetumisel 130 °C juures töödeldud liimipulgalt 200 °C juures töödeldavale liimipulgale vöib liim lühiajaliselt düüsist tunduvalt vedelamana väljuda.

Temperatuurinupp (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

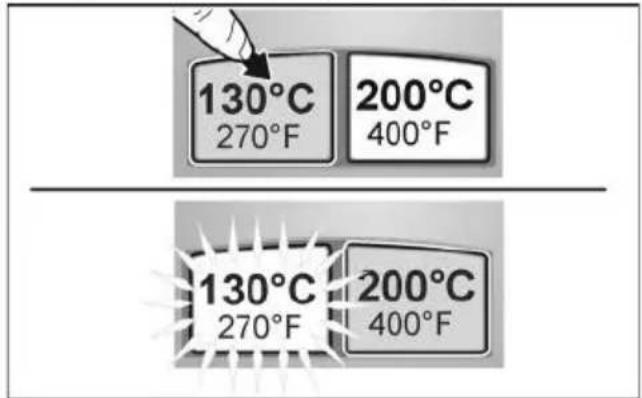

■ Vajutage 130 °C nuppu kestusega 1 sekund. Ekraan vilgub ja lüitub 130 °C saavutamisel püsivalgustusele.

■ Vajutage 200 °C nuppu kestusega 1 sekund. Ekraan vilgub ja lülitub 200 °C saavutamisel püsivalgustusele.

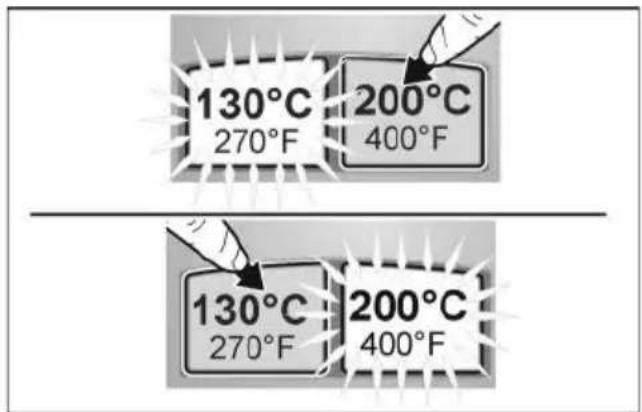

Temperatuuri ümberlülitamine

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

Temperatuuri ümberlülitamine töö ajal on vastava nupu vajutamisega probleemideta võimalik.

ETTEVAATUST!

Temperatuuri ümberlülitamisel jälgige tingimata, et sisse on pandud sobivate temperatuuriomadustega liimipulk.

Jääkmaht

130°C 270°F 200°C 400°F

Kui jääkmahutavus on alla 30%, vilgub aktiivne temperatuurinupp punaselt.

AKU maht tühi või viga

130°C 270°F 200°C 400°F

Nupp põleb 3 sekundit punaselt ja kustub seejärel.

Hooldus ja korrashoid

HOIATUS!

Kõigi seadme juures tehtavate tööde eel eemaldage aku.

MÄRKUS

Seade on hooldusvaba.

Puhastamine

HOIATUS!

Mitte kasutada vett või vedelaid pesuvahendeid. Voolujuhtivate osade kontakt veega võib põhjustada elektrilööki, põletusi või surma.

■ Puhastage seadet ainult kuivalt.
■ Puhastage seadet kergelt niisutatud riidelapiga, puhastusvahendeid kasutamata.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Muutke elektritööriistad enne jäätmekäitlusse andmist kasutuskölbmatuks:

– eemaldades võrgutoitega elektritööriistadel võrgukaabli,
- eemaldades akutoitega elektritööriistadel aku.

Ainult ELi riikidele

Ärge visake elektritööriistu olmeprügi hulka!

Järgides vanade elektri- ja elektroonikaseadmete Euroopa direktiivi 2012/19/EL ja rakendades siseriiklikke öigussätteid, tuleb kasutatud elektriseadmeid eraldi koguda ja suunata keskkonnahoidlikult taaskasutusse.

Tooraine taaskasutamine prügikäitluse asemel.

Seade, tarvikud ja pakend tuleb suunata keskkonnahoidlikult taaskasutusse. Sordipuhtaks taaskasutuseks on plastdetailid tähistatud.

HOIATUS!

Ärge visake akusid/patareisid olmeprügi hulka, tulle või vette. Ärge avage kasutuskõlbmatuid akusid.

Ainult EL riikidele: vastavalt direktiivile 2006/66/EÜ tuleb defektsed akud/patareid suunata taaskasutusse.

MÄRKUS

Palun tutvuge taaskasutusvõimalustega volitatud edasimüüjate juures!

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.
