BRUGSANVISNING GG 200 18 Flex

Anvendte symboler 53

Symboler på apparatet 53

For din egen sikkerheds skyld ..... 53

Tekniske data 55

Oversigt 56

Brugsanvisning 57

Vedligeholdelse og eftersyn ..... 59

Bortskaffelseshenvisninger ..... 59

Ansvarsudelukkelse 59

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Læs betjeningsvejledningen inden ibrugtagning!

Brug beskyttelseshandsker!

Henvisning om bortskaffelse af den udtjente maskine (se side 59)!

Inden elværktøjet tages i brug skal du læse og følge:

• denne betjeningsvejledning,
• „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915),
• de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til det aktuelle tekniske niveau og anerkendte sikkerhedstekniske regler.

Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader.

Elværktøjet må kun benyttes

• til det dertil beregnede formål,
• i sikkerhedsteknisk upåklagelig tilstand.
  Fejl, der forringer sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Den batteridrevne varmlimspistol GG 200 18 er beregnet

• til erhvervsmæssig brug inden for industri og håndværk
• til brug i husholdningen
  – til brug med originale FLEX-limstifter

Universallim til:

– montering, reparation, dekoration og kunsthåndværk

Velegnet til:

- pap, papir, træ, læder, kork, tekstiler, plast, keramik, fliser, polystyren, film, skumt

BEMAERK

Den batteridrevne varmlimspistol må kun bruges i tørre og godt ventilerede omgivelser indendørs.

Sikkerhedsforskrifter

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug.

FORSIGTIG!

Fare på grund af varme! Risiko for forbrændinger! Limmassen bliver op til 200 °C varm!

■ Brug ikke flydende eller pastaformet lim!
■ I tilfælde af hudkontakt med varmlim: Afkøl straks med koldt vand. Forsøg ikke at fjerne varmlimen fra huden. Kontakt en læge, hvis det er nødvendigt.
■ I tilfælde af øjenkontakt med varmlim: Afkøl straks under rindende vand i ca. 15 min., og søg læge.
■ Må ikke anvendes i kombination med letantændelige/brændbare stoffer.
■ Må ikke anvendes på letantændelige overflader eller i antændelige omgivelser (f.eks. papir, tekstiler etc.).
■ Kontrollér varmefølsomme materialer for egnethed.
■ Træk ikke limstiften ud af apparatet. Varmlim, der løber ind i apparatet, kan forårsage skade.
■ Brug kun egnede limstifter ved den korrekte temperatur.
Når du ændrer forarbejdnings-temperatur, skal du sikre, at den efterfølgende limstift er egnet til temperaturen.
■ Hold altid øje med apparatet.

FORSIGTIG!

Fare på grund af vand og fugt!

■ Apparatet må ikke udsættes for regn.

■ Brug ikke apparatet i fugtige eller våde omgivelser.

Dette apparat kan benyttes af børn fra 8 år og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden,

hvis de er under opsyn og er instrueret i sikker brug af klædningsstykket og forstår de deraf resulterende farer.

Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

■ Brug kun originale akkuer med den spænding, der er angivet på dit elværktøjs typeskilt. Ved brug af andre akkuer, f.eks. efterligninger, regenererede akkuer eller fremmede fabrikater, er der fare for personskader eller materielle skader på grund af eksploderende akkuer.

Sikkerhedsanvisninger for håndtering af akkuer

• Åbn ikke akkuen. Der er fare for kortslutning.
  ■ Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare.
  ■ Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Luft straks ud, og opsøg en læge i tilfælde af kvalme eller ubehag. Dampene kan irritere luftvejene.
  ■ Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
  ■ Brug kun FLEX-batterier sammen med FLEX-maskiner og FLEX-tilbehør. Kun på den måde kan du beskytte batteriet mod farlig overbelastning.
• Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.
• Akkuen kan beskadiges af spidse genstande, f.eks. søm eller skruetrækkere, eller ved udefra kommende kraftpåvirkning. Der kan opstå intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet.

Andre sikkerhedsanvisninger

■ Brug udelukkende klæbemærker til mærkning af apparatet. Bor aldrig huller i huset.
■ Den nominelle spænding og spændingsangivelsen på typeskiltet skal stemme overens.

Tekniske data

Maskine GG 200 18
Type Batteridrevet varmlimspistol
Nominal spænding V 18
Batteri Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Mål (B x H x D) mm 217 x 81 x 206
Opvarmningstid under 2 minutter
Smeltetemperatur 2 trin: 130 / 200 °C
maks. limeffekt g/min. 20
Diameter limstift mm 11
Længde limstift	mm	150 – 300
tilladt omgivelsestemperatur- ved opladning- ved drift og opbevaring	°C	-10 ... +40<50
Vægt i henhold til "EPTA-procedere 1/2014"(uden batteri)	kg	0,355
Vægt batteri- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10

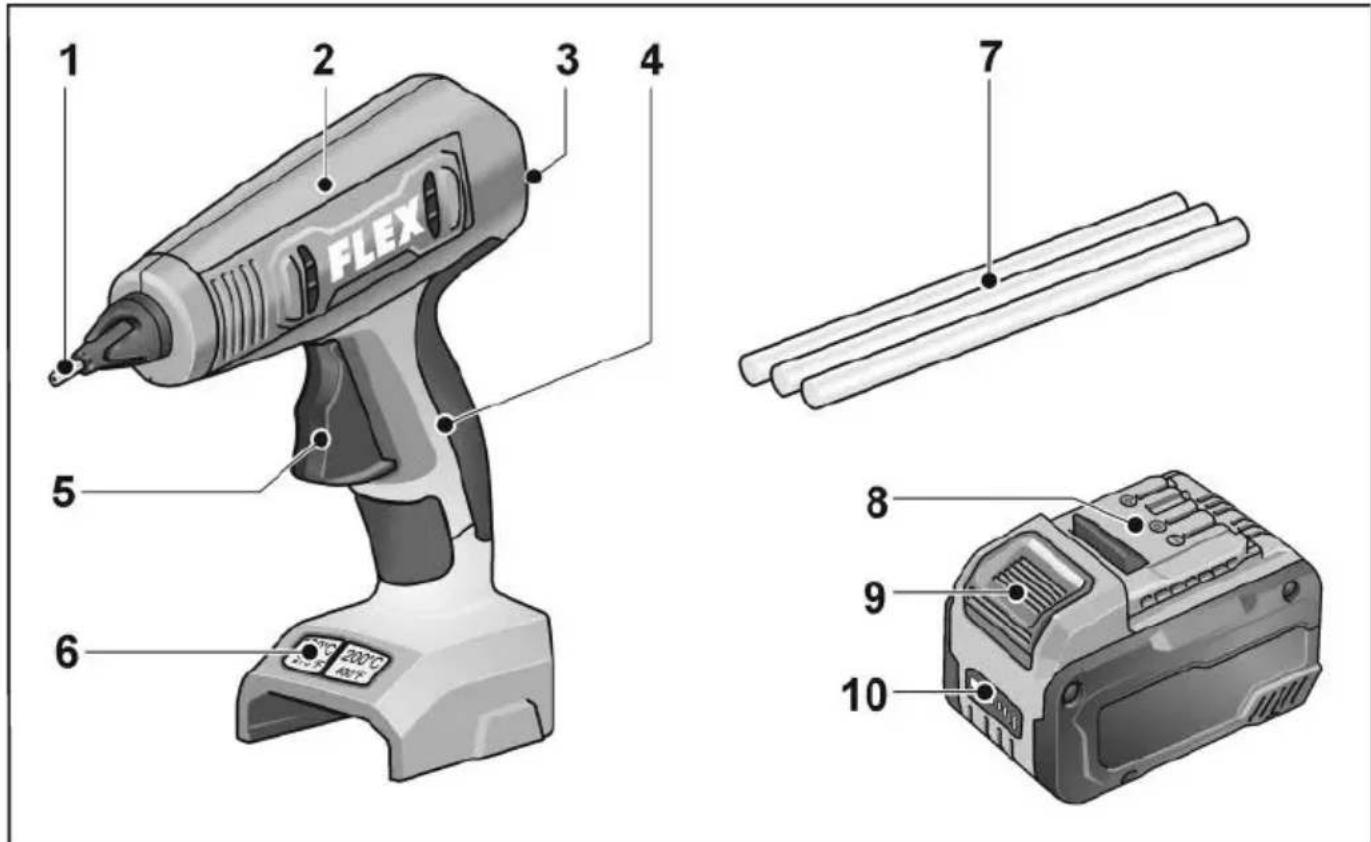

Oversigt

1 2 3 4 FLEX 5 6 7 8 9 10 200°C ±5°C

1 Dyse
2 V a r m e k a m m
3 Styr til limstift
4 Håndtag
5 Fremføringsknap
6 Knapper

Til at tænde og slukke.

Til indstilling af temperaturen.

7 L i m s t i f t e r

e8 Lithium-ion-batteri

9 Frigørelsesknap til batteri

10 Batteritilstandsvisning

Brugsanvisning

ADVARSEL!

Før du arbejder på apparatet, skal du tage batteriet ud.

Inden ibrugtagning

Pak apparatet og tilbehøret ud, og kontrollér, om det er komplet eller er blevet beskadiget under transporten.

BEMAERK

Akkuerne er ikke fuldstændigt opladede ved levering. Før første anvendelse skal akkuerne oplades fuldstændigt. Se i den forbindelse betjeningsvejledningen til ladeaggregatet.

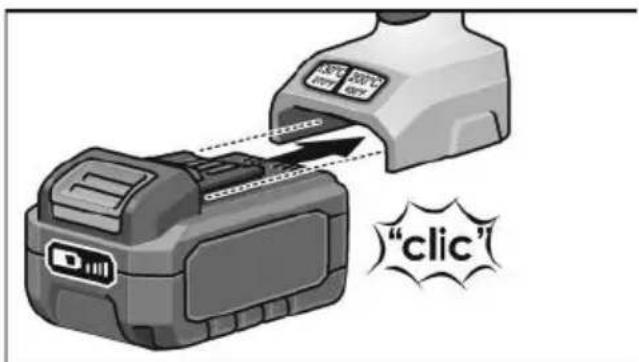

Isætning/skift af akku

"clic"

■ Tryk det opladede batteri ind i apparatet, indtil det går i indgreb.

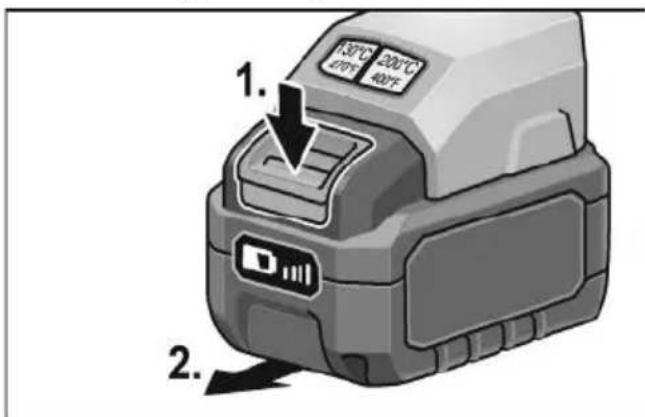

■ For udtagning trykkes på frigørelses-knapperne (1.), hvorefter akkuen trækkes ud (2.).

FORSIGTIG!

Når akkuen ikke er i brug, skal kontakterne på den beskyttes. Løse metaldele kan kortslutte kontakterne, eksplosions- og brandfare!

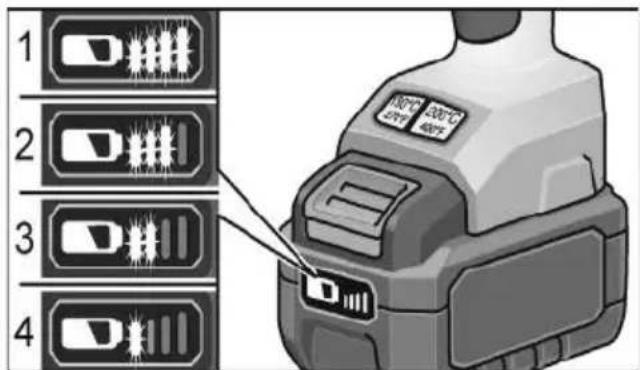

Akkuens ladetilstand

■ Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.

1 2 3 4

Visningen forsvinder efter 5 sekunder. Hvis en af lysdioderne blinker, skal akkuen oplades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes.

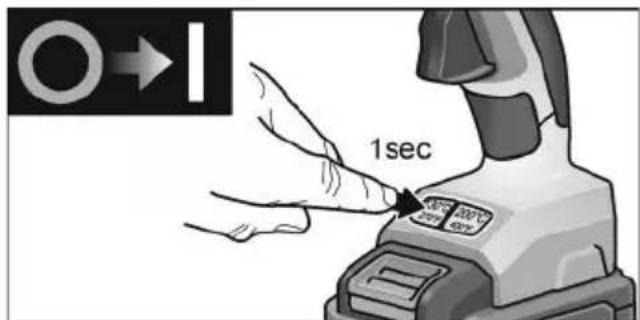

Tænd og sluk

1sec

■ For at tænde skal du trykke på temperaturknappen 130 °C eller 200 °C i 1 sekund.

■ For at slukke skal du trykke på den aktive temperaturknap i 1 sekund.

Arbejde med den batteridrevne varmlimspistol

Limning

BEMAERK

Limområderne skal være fri for fedt, helt tørre og fuldstændig rene. Limpletter på tøjet kan ikke fjernes. Limdråber fjernes lettest, når de er kolde.

Ved første ibrugtagning skal fremføringsknappen aktiveres flere gange for at fylde varmekammeret med lim. Det kan være nødvendigt at trykke kortvarigt på limstiften.

■ Tryk på fremføringsknappen, og påfør lim på den ene side af materialet.
■ Tryk de materialer, der skal limes, sammen, og korriger om nødvendigt.
■ Efter ca. 2 minutter kan limfugen belastes fuld ud. Spotlimning anbefales til lange arbejdsemner med stort område.

Også hårdt skum (f.eks. polystyren) kan forarbejdes med en temperaturindstilling på 130 °C og brug af "Low Melt"-limstifter. Sørg for, at varmlimen påføres underlaget og ikke polystyrenen.

■ Ved limning af tekstiler og lignende materialer anbefales det at påføre varmlimen i et "slangemønster".
■ Lad den batteridrevne varmlimspistol afkøle efter brug.
■ Brug om nødvendigt vejrbestandige og fugtbestandige PUR-limstifter med temperaturindstillingen 130 °C.

BEMAERK

Når du skifter fra en limstift, der er beregnet til 130 °C, til en, der er beregnet til 200 °C, vil limen kortvarigt komme ud af dysen i meget mere flydende tilstand.

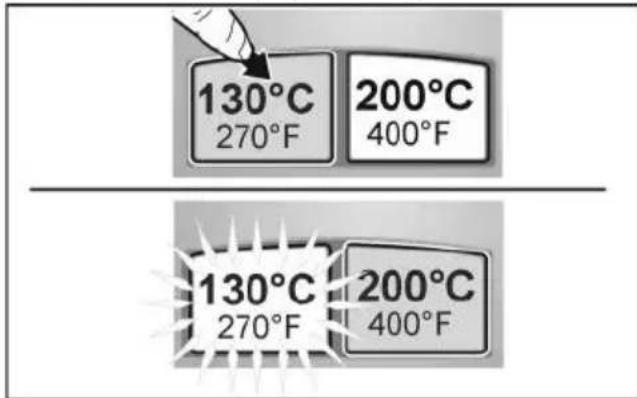

Temperaturknap (130 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Tryk på knappen 130 °C i 1 sekund. Displayet blinker og skifter til permanent lys, så snart 130 °C er nået.

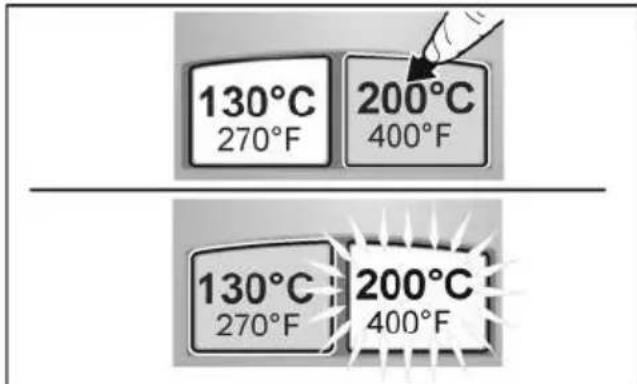

Temperaturknap (200 °C)

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

■ Tryk på knappen 200 °C i 1 sekund. Displayet blinker og skifter til permanent lys, så snart 200 °C er nået.

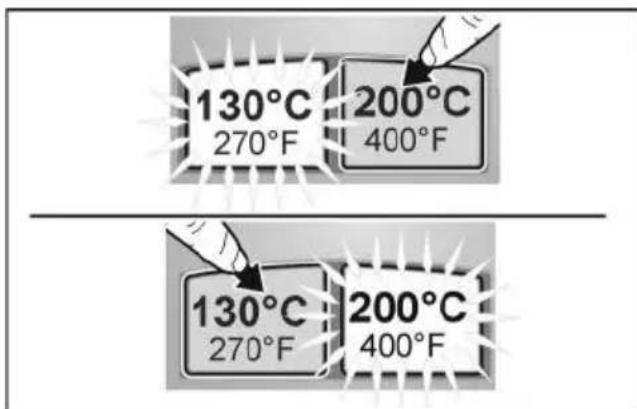

Skift af temperatur

130°C 270°F 200°C 400°F 130°C 270°F 200°C 400°F

Når du skifter temperatur, er det vigtigt at sikre, at du bruges den rigtige limstift med den rigtige temperaturegenskab.

Restkapacitet

130°C 270°F 200°C 400°F

Den aktive temperaturknap blinker rødt, när restkapaciteten er under 30 %.

BATTERI-kapacitet tom eller fejl

130°C 270°F 200°C 400°F

Knappen lyser rødt i 3 sekunder og slukker derefter.

Vedligeholdelse og eftersyn

ADVARSEL!

Før du arbejder på apparatet, skal du tage batteriet ud.

i BEMAERK

Apparatet kræver ikke vedligeholdelse.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler. Kontakt mellem vand og strømførende dele kan forårsage elektrisk stød og forbrændinger og være livsfarligt.

■ Rengør kun apparatet, när det er tørt.

■ Rengør apparatet med en let fugtig klud uden rengøringsmiddel.

Reparationer

Reparationer må udelukkende udføres af et af fabrikanten autoriseret kunde-service-værksted.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse:

- netdrevet elværktøj ved at fjerne netledningen,

- akku-drevet elværktøj ved at fjerne akkuen.

Kun for EU-lande Elværktøjer er ikke normalt husholdningsaffald!

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

Genvinding af råstoffer i stedet for fjernelse af affald.

Produktet, tilbehøret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.

ADVARSEL!

Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes.

Kun for EU-lande: Ifølge direktiv 2006/66/EF skal defekte eller udtjente akkuer/batterier anvendes til genbrug.

i BEMAERK

Forhandleren giver oplysninger om bortskaffelsesmuligheder!

Ansvarsudelukkelse

Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkt-er fra andre fabrikanter.
