MANUALE UTENTE L 710 S STEINEL

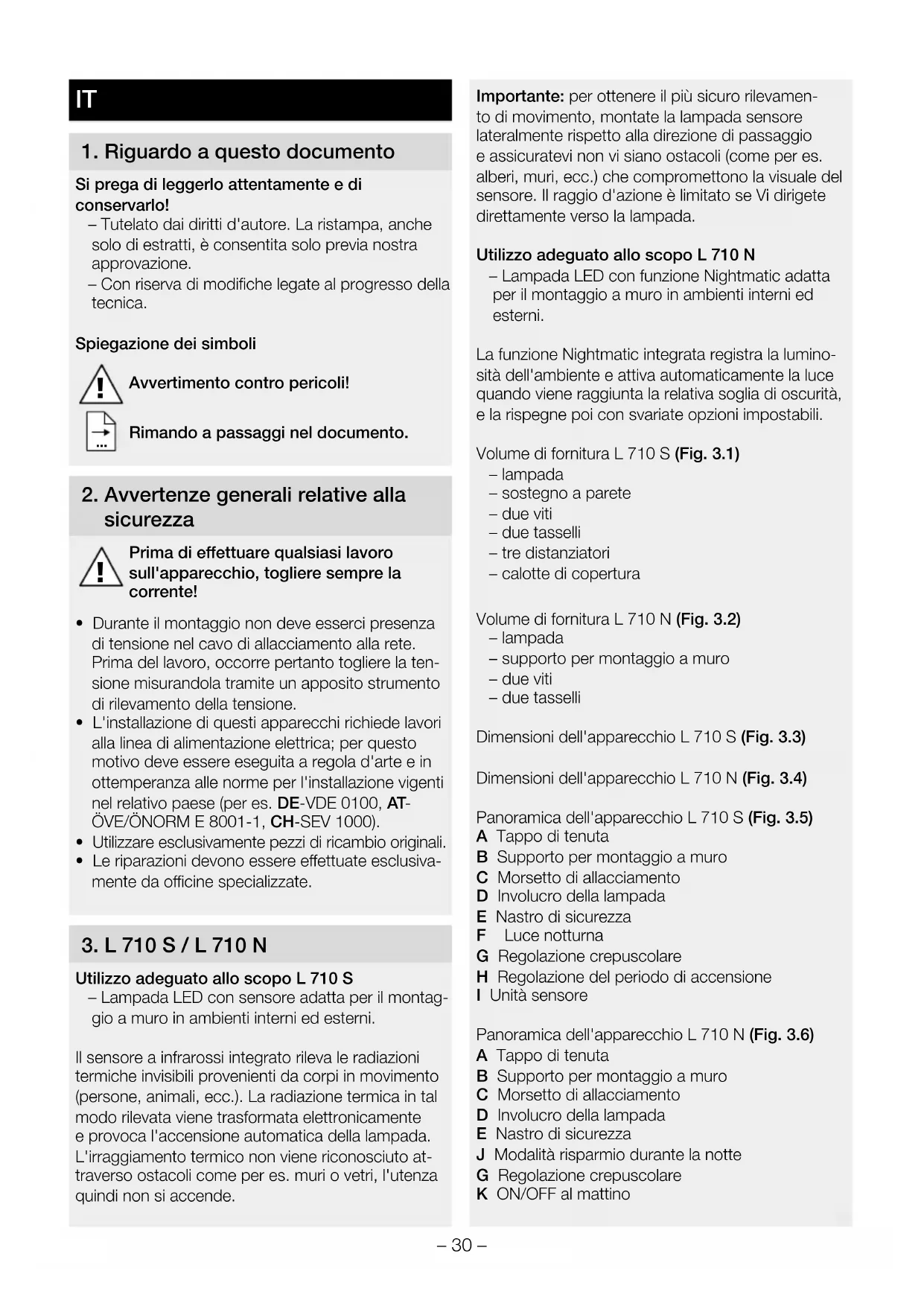

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la ten- sione misurandola tramite un apposito strumento di rilevamento della tensione.

• L'installazione di questi apparecchi richiede lavori alla linea di alimentazione elettrica; per questo motivo deve essere eseguita a regola d'arte e in ottemperanza alle norme per l'installazione vigenti nel relativo paese (per es. DE-VDE 0100, AT- ÖVE/ÖNORM E 8001-1, CH-SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusiva- mente da ocine specializzate.

Utilizzo adeguato allo scopo L 710 S – Lampada LED con sensore adatta per il montag- gio a muro in ambienti interni ed esterni. Il sensore a infrarossi integrato rileva le radiazioni termiche invisibili provenienti da corpi in movimento (persone, animali, ecc.). La radiazione termica in tal modo rilevata viene trasformata elettronicamente e provoca l'accensione automatica della lampada. L'irraggiamento termico non viene riconosciuto at- traverso ostacoli come per es. muri o vetri, l'utenza quindi non si accende. Importante: per ottenere il più sicuro rilevamen- to di movimento, montate la lampada sensore lateralmente rispetto alla direzione di passaggio e assicuratevi non vi siano ostacoli (come per es. alberi, muri, ecc.) che compromettono la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete direttamente verso la lampada. Utilizzo adeguato allo scopo L 710 N – Lampada LED con funzione Nightmatic adatta per il montaggio a muro in ambienti interni ed esterni. La funzione Nightmatic integrata registra la lumino- sità dell'ambiente e attiva automaticamente la luce quando viene raggiunta la relativa soglia di oscurità, e la rispegne poi con svariate opzioni impostabili. Volume di fornitura L 710 S (Fig.3.1) – lampada – sostegno a parete – due viti – due tasselli – tre distanziatori – calotte di copertura Volume di fornitura L 710 N (Fig.3.2) – lampada – supporto per montaggio a muro – due viti – due tasselli Dimensioni dell'apparecchio L 710 S (Fig.3.3) Dimensioni dell'apparecchio L 710 N (Fig.3.4) Panoramica dell'apparecchio L 710 S (Fig.3.5) A Tappo di tenuta B Supporto per montaggio a muro C Morsetto di allacciamento D Involucro della lampada E Nastro di sicurezza F Luce notturna G Regolazione crepuscolare H Regolazione del periodo di accensione I Unità sensore Panoramica dell'apparecchio L 710 N (Fig.3.6) A Tappo di tenuta B Supporto per montaggio a muro C Morsetto di allacciamento D Involucro della lampada E Nastro di sicurezza J Modalità risparmio durante la notte G Regolazione crepuscolare K ON/OFF al mattino– 31 – Campo di rilevamento L 710 S (Fig.3.7/ 3.8/3.9) Distribuzione dell'intensità luminosa (Fig. 3.10)

4. Allacciamento elettrico

Schema elettrico (Fig.4.1) Il cavo di collegamento alla rete ha 3 fili. L = filo di fase (di prevalenza nero, marrone o grigio) N = filo neutro (di prevalenza blu) PE = conduttore di terra (verde/giallo) In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo neutro (N) vengono collegati al morsetto di allaccia- mento, il conduttore di terra (PE) può essere collega- to come optional al morsetto di allacciamento (E). Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella valvoliera. In questo caso le singole linee di alimentazione elettrica devono essere reidentificate e quindi collegate a nuovo. Ovviamente nel cavo di collegamento alla rete può essere installato un interruttore di rete per l'accensione e lo spegnimento. La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

• Controllare tutti i componenti per verificare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Nel montaggio della lampada LED si deve prov- vedere a fissarla in modo tale che non si generino vibrazioni.

• Scegliere un luogo di montaggio adeguato tenen- do conto del raggio d'azione e del rilevamento del movimento. Fasi di montaggio

• Disattivare l'alimentazione di corrente (Fig.4.1)

• Svitare le viti (Fig.5.1)

• Premere sul reticolo e sfilare la lampada dal sup- porto per montaggio a muro (Fig.5.2)

• Slegare il nastro di sicurezza, staccare il morsetto di allacciamento e prelevare la lampada (Fig.5.3)

• Segnare i punti in cui si eettueranno i fori (Fig. 5.4)

• Eettuare i fori e inserire i tasselli (Fig. 5.5)

• Perforare il tappo di tenuta (Fig. 5.6)

• Montaggio incassato (Fig. 5.7)

• Montaggio in superficie (Fig. 5.8)

• Fissare il nastro di sicurezza e il morsetto di allacciamento sul supporto per montaggio a muro (Fig. 5.9)

• Collegare il cavo di allacciamento (Fig.5.10)

• Rimuovere il nastro di sicurezza presente sulla lampada e sistemarlo nel supporto per montaggio a muro (Fig.5.11)

• Applicare l'involucro della lampada sul supporto per montaggio a muro (Fig. 5.12)

• Stringere bene le viti (Fig.5.13)

• Attivare l'alimentazione di corrente (Fig. 5.13)

• Eettuare le dovute impostazioni ➜ "6. Funzionamento"

Impostazioni di fabbrica L 710 S Regolazione del periodo di accensione: 5secondi Regolazione crepuscolare: funzionamento con luce diurna Luce notturna: OFF Impostazioni di fabbrica L 710 N Regolazione crepuscolare: funzionamento con luce diurna Luce notturna: OFF ON/OFF al mattino: ON Ritardo dello spegnimento L 710 S (Fig. 6.1 / H) Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione con- tinua da ca. 5 secondi a max. 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Regolazione crepuscolare (Fig. 6.1 G) La soglia d'intervento desiderata può essere regolata in continuo tra ca. 2 e 2000 Lux. – Regolatore impostato su = funzionamento con luce diurna (indipendentemente dalla luminosità) – Regolatore impostato su = funzionamento con luce crepuscolare (ca. 2 Lux) Luce notturna (Fig.6.1. F) IT– 32 – Programma standard – Accensione graduale della luce / no luce notturna Cos'è l'accensione graduale della luce? La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la lumi- nosità viene aumentata lentamente entro pochi istanti fino a 100%. Analogamente lo spegnimento non è immediato, bensì la luce si spegne lentamente. Programma comfort a risparmio energetico – Accensione graduale della luce + luce notturna fino alla metà della notte – Luce notturna ON a partire dal valore crepusco- lare impostato fino alla metà della notte Come funziona il programma comfort a rispar- mio energetico Nella lampada a sensore non è integrato un orolo- gio, il momento in cui si raggiunge la metà della not- te viene rilevato solo attraverso la lunghezza delle fasi di oscurità. Per questo motivo è importante ai fini di un perfetto funzionamento che la lampada a sensore durante questo periodo sia alimentata ininterrottamente con corrente elettrica. Durante la prima notte (fase di misurazione) la luce notturna è completamente attiva. I valori vengono memorizzati in modo da non essere persi in caso di mancanza di corrente. Consigliamo di non interrompere la ten- sione durante il programma. I valori vengono rilevati nel corso di più notti. Per questo motivo, in caso di un eventuale guasto, si consiglia di osservare per più notti se l'ora di spegnimento della lampada a sensore si sposta sempre più verso mezzanotte. Programma comfort – Accensione graduale della luce + luce notturna – Luce notturna ON a partire dal valore crepusco- lare impostato Che cos'è la luce notturna? La luce notturna permette un'illuminazione con- tinua durante la notte ad una potenza pari al 10% circa della potenza luminosa. Solo in caso di movi- mento all'interno del campo di rilevamento la luce (per il periodo impostato) passa al massimo flusso luminoso utile (100%). Dopo di ciò la lampada passa alla luce base (ca. 10%). Programma Nightmatic – Accensione graduale della luce / no luce nottur- na, nessuna analisi del movimento – Accensione al 100% se il valore di luminosità scende sotto la soglia Modalità risparmio durante la notte (Fig.6.2. J) Per risparmiare ulteriormente corrente, si può im- postare lo spegnimento automatico della lampada di notte. Il sistema elettronico non contiene un orologio. Tutti i valori temporali vengono calcolati dal microprocessore in base alle condizioni crepuscola- ri. I cambiamenti stagionali della luminosità esterna vengono tenuti in considerazione automaticamente. – Regolatore impostato su OFF = la lampada resta accesa tutta la notte. – Regolatore impostato su ECO = la lampada si spegne per 3,5 ore durante la notte. – Regolatore impostato su ECO+ = la lampada si spegne per 7 ore durante la notte. ON/OFF al mattino (Fig.6.2. K) La modalità risparmio durante la notte termina sempre nelle prime ore del mattino, tra le 4 e le 5 circa. Dopo di ciò la lampada in caso di oscurità si riaccende. – Regolatore impostato su ON = la lampada si accende automaticamente al mattino. – Regolatore impostato su OFF = la lampada rimane spenta al mattino. Funzionamento a luce continua L 710 S (Fig. 6.3)

1) Accensione della luce continua:

Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo que- sto periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Spegnimento della luce continua:

Interruttore 1×OFF e ON. La lampada si spe- gne, ossia passa al funzionamento con sensore. Importante: i comandi devono essere eseguiti entro 0,2 - 1 secondo. Regolazione del campo di rilevamento L 710 S (Fig. 6.4/6.5/6.6/6.7) A seconda delle esigenze è possibile limitare il campo di rilevamento. Le calotte di copertura fornite in dotazione servono a coprire un qualsiasi numero di segmenti di lente. In tal modo si posso- no escludere interventi a sproposito dovuti per es. ad automobili, passanti, ecc. e sorvegliare in modo mirato punti particolarmente esposti al pericolo. Le calotte di copertura possono essere separate lungo le suddivisioni in verticale già preparate. Poi esse vengono semplicemente infilate sulla lente.– 33 –

Il prodotto non necessita di manutenzione.In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).Importante: alimentatore non è sostituibile.

Apparecchi elettrici, accessori e materiali d'imbal-laggio devono essere consegnati a un centro di riciclaggio riconosciuto.Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!Solo per paesi UE:Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli appa-recchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati ad un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Questo prodotto STEINEL è stato costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi eettuati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La ga-ranzia si estende a 36 mesi ed inizia il giorno d'ac-quisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verifi-cano su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve de-scrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.Servizio di assistenza:Con periodo di garanzia scaduto e nel caso di difetti che non danno diritto a prestazioni di garanzia, il nostro centro di assistenza può eseguire le relative riparazioni. Inviare il prodotto ben imballato, al più vicino centro di assistenza. DI GARANZIA

= 82 Tecnica a sensori L 710 S: infrarossi passivi L 710 N: sensore ottico /automatismo crepuscolare Campo di rilevamento L 710 S: 360° Raggio d'azione del rilevamento L 710 S: max. 8 m in tangenziale Regolazione del periodo di accensione L 710 S: 5s - 15min Regolazione crepuscolare 2-2.000Lux Grado di protezione IP 44 Classe di protezione II Temperatura ambiente da -20a +40°C Lampada LED Consistenza del colore SDCM Valore iniziale: 3 Distribuzione dell'intensità luminosa LumEdit 201806221428_L710_Testserie.ldt Polar Diagram

12016090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di ecienza energetica "E".– 35 – Guasto Causa Rimedio Lampada senza tensione ■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto ■ Corto circuito nel cavo di collega- mento alla rete ■ Eventuale interruttore di rete spento ■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro ■ Controllare gli allacciamenti ■ Accendere l'interruttore di rete La lampada non si accende ■ La regolazione di luce crepuscolare scelta è sbagliata ■ Interruttore principale su OFF ■ Il fusibile è intervenuto ■ Eseguire una nuova impostazione ■ Accendere ■ Attivare o sostituire il fusibile; all'occorrenza controllare l'allaccia- mento La lampada non si spegne (L 710 N) ■ Movimento continuo nel campo di rilevamento ■ Controllare il campo La lampada non si spegne completamente (L 710 N) ■ È stata selezionata la luce notturna ■ Selettore di programma impostato

La lampada si accende senza che sia stato individuato un movimento (L 710 N) ■ La lampada non è fissata in modo tale che non si muova ■ Si è verificato un movimento che però non è stato percepito dall'os- servatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.) ■ Montare l'involucro in modo che sia ben fisso ■ Controllare il campo La lampada non si spegne completamente (L 710 N) ■ La regolazione di luce crepuscolare scelta è sbagliata ■ Impostare il regolatore su

11. Disturbi di funzionamento
