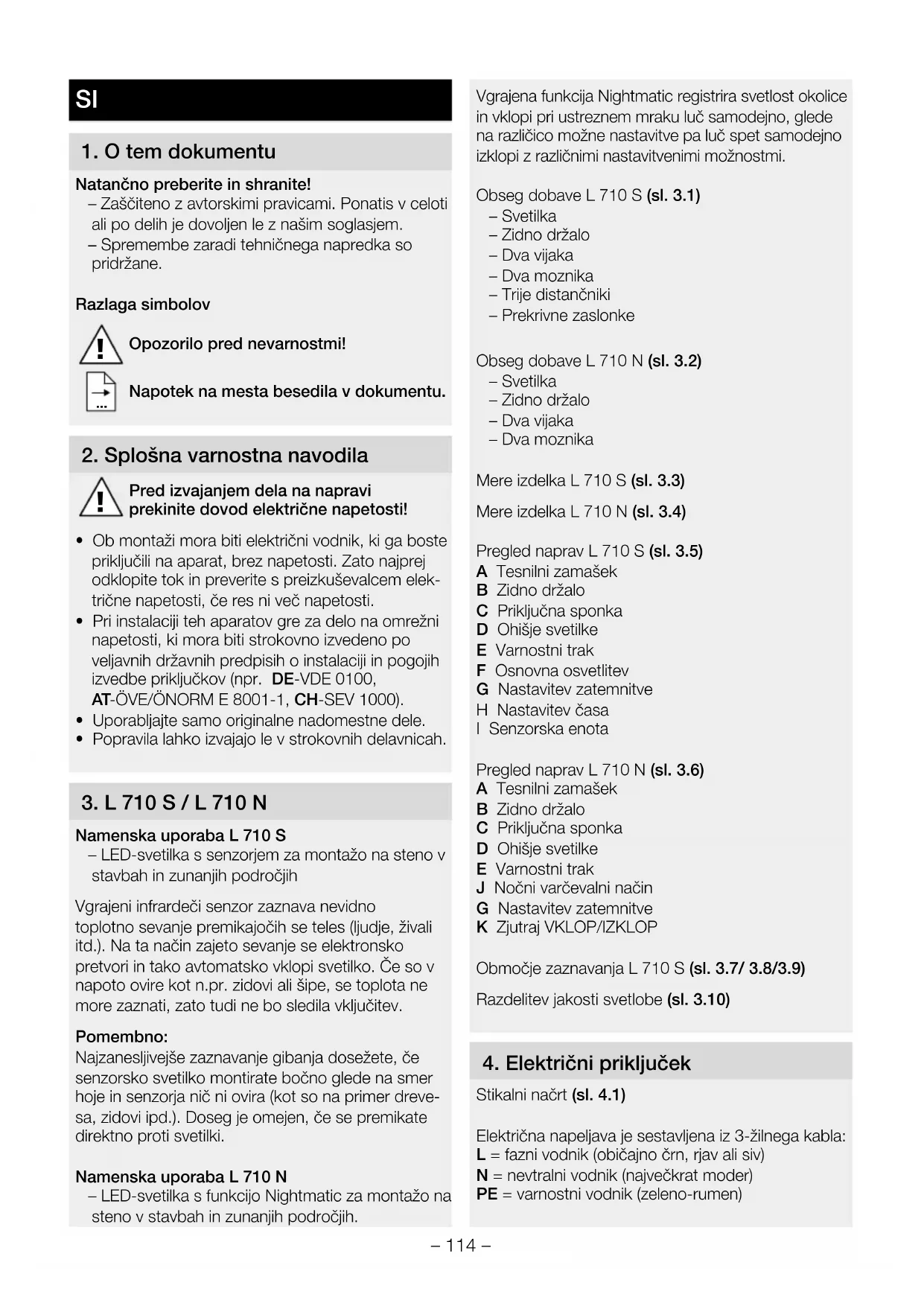

NAVODILA ZA UPORABO L 710 S STEINEL

Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane. Razlaga simbolov

2. Splošna varnostna navodila

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elek- trične napetosti, če res ni več napetosti.

• Popravila lahko izvajajo le v strokovnih delavnicah.

Namenska uporaba L 710 S – LED-svetilka s senzorjem za montažo na steno v stavbah in zunanjih področjih Vgrajeni infrardeči senzor zaznava nevidno toplotno sevanje premikajočih se teles (ljudje, živali itd.). Na ta način zajeto sevanje se elektronsko pretvori in tako avtomatsko vklopi svetilko. Če so v napoto ovire kot n.pr. zidovi ali šipe, se toplota ne more zaznati, zato tudi ne bo sledila vključitev. Pomembno: Najzanesljivejše zaznavanje gibanja dosežete, če senzorsko svetilko montirate bočno glede na smer hoje in senzorja nič ni ovira (kot so na primer dreve- sa, zidovi ipd.). Doseg je omejen, če se premikate direktno proti svetilki. Namenska uporaba L 710 N – LED-svetilka s funkcijo Nightmatic za montažo na steno v stavbah in zunanjih področjih. Vgrajena funkcija Nightmatic registrira svetlost okolice in vklopi pri ustreznem mraku luč samodejno, glede na različico možne nastavitve pa luč spet samodejno izklopi z različnimi nastavitvenimi možnostmi. Obseg dobave L 710 S (sl.3.1) – Svetilka – Zidno držalo – Dva vijaka – Dva moznika – Trije distančniki – Prekrivne zaslonke Obseg dobave L 710 N (sl.3.2) – Svetilka – Zidno držalo – Dva vijaka – Dva moznika Mere izdelka L710S (sl. 3.3) Mere izdelka L710N (sl. 3.4) Pregled naprav L 710 S (sl.3.5) A Tesnilni zamašek B Zidno držalo C Priključna sponka D Ohišje svetilke E Varnostni trak F Osnovna osvetlitev G Nastavitev zatemnitve H Nastavitev časa I Senzorska enota Pregled naprav L 710 N (sl.3.6) A Tesnilni zamašek B Zidno držalo C Priključna sponka D Ohišje svetilke E Varnostni trak J Nočni varčevalni način G Nastavitev zatemnitve K Zjutraj VKLOP/IZKLOP Območje zaznavanja L 710 S (sl.3.7/ 3.8/3.9) Razdelitev jakosti svetlobe (sl. 3.10)

4. Električni priključek

Stikalni načrt (sl.4.1) Električna napeljava je sestavljena iz 3-žilnega kabla: L=fazni vodnik (običajno črn, rjav ali siv) N = nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno-rumen)– 115 – V primeru dvoma morate napeljave identificirati z in- dikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Faza (L) in nevtralni vodnik (N) se priključita na priključno sponko, zaščitni vodnik (PE) pa se kot opcija lahko priključi na priključno sponko (E). Pomembno: Zamenjava priključkov v napravi ali omarici z varo- valkami ima kasneje za posledico kratki stik. V tem primeru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko seveda inštalirate omrežno stikalo za vklop in izklop. Vira svetlobe v tej svetilki ne morete zamenjati; če je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

• Preverite vse sklope, ali so poškodovani.

• Poškodovanega izdelka ne uporabljajte.

• Pritisnite zaskočitev in povlecite svetilko s stenskega držala (sl.5.2)

• Izvrtajte odprtine in vstavite moznike (sl.5.5)

• Obesite ohišje svetilke na stensko držalo (sl.5.12)

Tovarniške nastavitve L 710 S Nastavitev časa: 5 sekund Nastavitev zatemnitve: dnevno delovanje Osnovna osvetlitev: IZKLOP Tovarniške nastavitve L 710 N Nastavitev zatemnitve: dnevno delovanje Osnovna osvetlitev: IZKLOP Zjutraj VKLOP/IZKLOP: VKLOP Nastavitev časa L 710 S (sl. 6.1 H) Želeni čas svetlenja luči lahko brezstopenjsko nasta- vite od približno 5 sek. do najv. 15 min. Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura postavi na začetek. Nastavitev zatemnitve (sl.6.1 G) Želen prag izkrmiljenja se lahko brezstopenjsko nastavi na pribl. 2 do 2000 luksov. – Položaj nastavnega regulatorja = delovanje podnevi (odvisno od svetlosti) – Nastavni gumb na = delovanje ob zatemnitvi (pribl. 2 luksa) Osnovna osvetlitev (sl. 6.1.F) Standardni program – Mehki vklop luči / brez osnovne osvetlitve Kaj je mehek vklop luči? Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene se- kunde hitro in stalno povečuje do 100%. Prav tako svetilka ob izklopu počasi izgublja svetilno moč. Enostavni-varčevalni program – Mehki vklop luči + osnovna osvetlitev do sredine noči – Osnovna osvetlitev vklopljena od nastavljene vrednosti osvetlitve do sredine noči Kako deluje enostavni-varčevalni program? V senzorski svetilki ura ni integrirana. Sredina noči se določi samo s pomočjo dolžine temnih faz. Za- radi tega je za brezhibno delovanje nujno potrebno, da je senzorska svetilka med tem časom nenehno pod napetostjo. Med prvo nočjo (faza meritve) je osnovna osvetlitev v celoti aktivna. Vrednosti se shranijo varne pred izpadom mreže. Priporočamo, da v programu ne prekinjate napetosti. Vrednosti se registrirajo več noči. Zato je treba v primeru napak senzor opazovati več noči in ugotoviti, ali se izklopni čas senzorske svetilke proti polnoči spreminja. SI– 116 – Enostavni program – Mehki vklop luči + osnovna osvetlitev – Osnovna osvetlitev vklopljena od nastavlje- ne vrednosti osvetlitve. Kaj je osnovna osvetlitev? Osnovna osvetlitev omogoča nočno trajno osvetlitev s pribl. 10 % močjo luči. Šele v primeru premikanja v območju zaznavanja se svetilka (za nastavljen čas) preklopi na maksimalno zmogljivost (100 %) svete- nja. Po tem svetilka ponovno preklopi na osnovno svetlobo (pribl. 10 %). Nightmatic-Programm – Mehki vklop luči, brez osnovne osvetlitve, brez ovrednotenja gibanja – 100% vklop pri prenizki vrednosti svetlosti Nočni varčni način (sl.6.2 J) Svetilka se ponoči lahko samodejno izklopi, da se dodatno prihrani el. tok. Elektronika nima ure. Vse časovne vrednosti izračuna mikroprocesor v skladu z razmerami zatemnitve. Spremembe svetlobnih razmer zaradi letnih časov se ob tem samodejno upoštevajo. – Položaj nastavnega regulatorja na O = svetilka je vklopljena celo noč – Položaj nastavnega regulatorja na ECO = svetilka je ponoči 3,5 ur izklopljena – Položaj nastavnega regulatorja na ECO+ = svetilka je ponoči 7 ur izklopljena Zjutraj VKLOP/IZKLOP (sl.6.2 K) Nočni varčni način se vedno konča v zgodnjih jutranjih urah med pribl. 4 in 5 uro. Nato se svetilke pri mraku spet vklopijo. – Položaj nastavnega regulatorja na On = svetilka začne zjutraj samodejno svetiti – Položaj nastavnega regulatorja na O = svetilka ostane tudi zjutraj izklopljena. Stalna osvetlitev L 710 S (sl.6.3)

1) Nastavitev stalne osvetlitve:

stikalo 1 × IZKLOP in VKLOP. Svetilka ugasne oziroma preklopi v senzorsko delovanje. Pomembno: Stikalni postopki morajo biti izvedeni v območju od 0,2 do 1 sekunde. Nastavljanje območja zaznavanja L 710 S (sl.6.4/6.5/6.6/6.7) Območje zaznavanja lahko po potrebi omejite. Priložene pokrivne ploščice lahko uporabite za pokritje poljubnega števila segmentov leče. Tako so neustrezni vklopi zaradi avtomobilov, mimoidočih itn. izključeni oziroma nevarna področja načrtovano nadzorovana. Pokrivne ploščice lahko v navpični smeri ločite vzdolž po vnaprej pripravljeni zarezi. Nato jih preprosto namestite na lečo.

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno predelavo. Električnih aparatov ne odstranjujte s hišnimi odpadki! Samo za države članice EU: V skladu z veljavno Evropsko direktivo o izrablje- nih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

10. Tehnični podatki

Mere (š×g×v) L 710 N 260×140×77 mmL 710 S 260×140×63 mmOmrežna napetost 220-240 V, 50/60 HzPoraba energije (P ) 8,3WStanje pripr. senzor (P ) 0,47WSvetlobni tok 729 lmUčinkovitost 88 lm/WOsnovna osvetlitev L 710 S: 10 %Srednja izmerjena življenjska doba > 60.000 h (L70B50 pri 25 °C)Temperatura barve 3.000 K (topla bela)Indeks barvne reprodukcije R = 82Senzorska tehnika L 710 S: pasivno infrardečeL 710 N: svetlobni senzor/zatemnitvena avtomatikaObmočje zaznavanja L 710 S: 360°Doseg zaznavanja L 710 S: maks. 8m tangentnoNastavitev časa L 710 S: 5s - 15minNastavitev zatemnitve 2-2.000luksovVrsta zaščite IP 44Razred zaščite IITemperatura okolice -20do +40 °CSijalke LEDBarvna konsistencaSDCM Začetna vrednost: 3Razdelitev jakostni svetlobe LumEdit 201806221428_L710_Testserie.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti "E" SI– 118 – Motnja Vzrok Pomoč Svetilka brez napetosti ■ Svetilka se je sprožila, ni vklopljena, vod je prekinjen ■ Kratek stik v omrežnem vodu ■ Morebitno omrežno stikalo je izklopljeno ■ Vklopite, zamenjajte varovalko, vklopite omrežno stikalo, preverite vod s preskuševalcem napetosti ■ Preverite priključke ■ Vklopite omrežno stikalo Luč se ne vklopi ■ Nastavitev zatemnitve je napačno izbrana ■ Omrežno stikalo IZKLOP ■ Varovalka se je sprožila ■ Nastavite jo na novo ■ Vklopite ■ Vklopite, zamenjajte varovalko, preverite priključek Luč se ne izklopi (L 710 N) ■ Trajno premikanje na območju zaznavanja ■ Preverite področje Svetilka se ne izklopi v celoti (L 710 N) ■ Izbrana osnovna osvetlitev ■ stikalo za izbiro programa je na Svetilka se vklopi brez zaznanega gibanja (L 710 N) ■ svetilka ni dovolj čvrsto nameščena ■ premikanje je obstajalo, toda opazovalec ga ni prepoznal (premi- kanje za steno premikanje majhnega predmeta čisto v bližini svetilke itd. ) ■ ohišje trdno montirajte ■ preverite področje Svetilka se ne izklopi v celoti (L 710 N) ■ Nastavitev zatemnitve je napačno izbrana ■ Nastavite nastavni regulator na

11. Motnje delovanja– 119 –
