BEDIENUNGSANLEITUNG L 710 S STEINEL

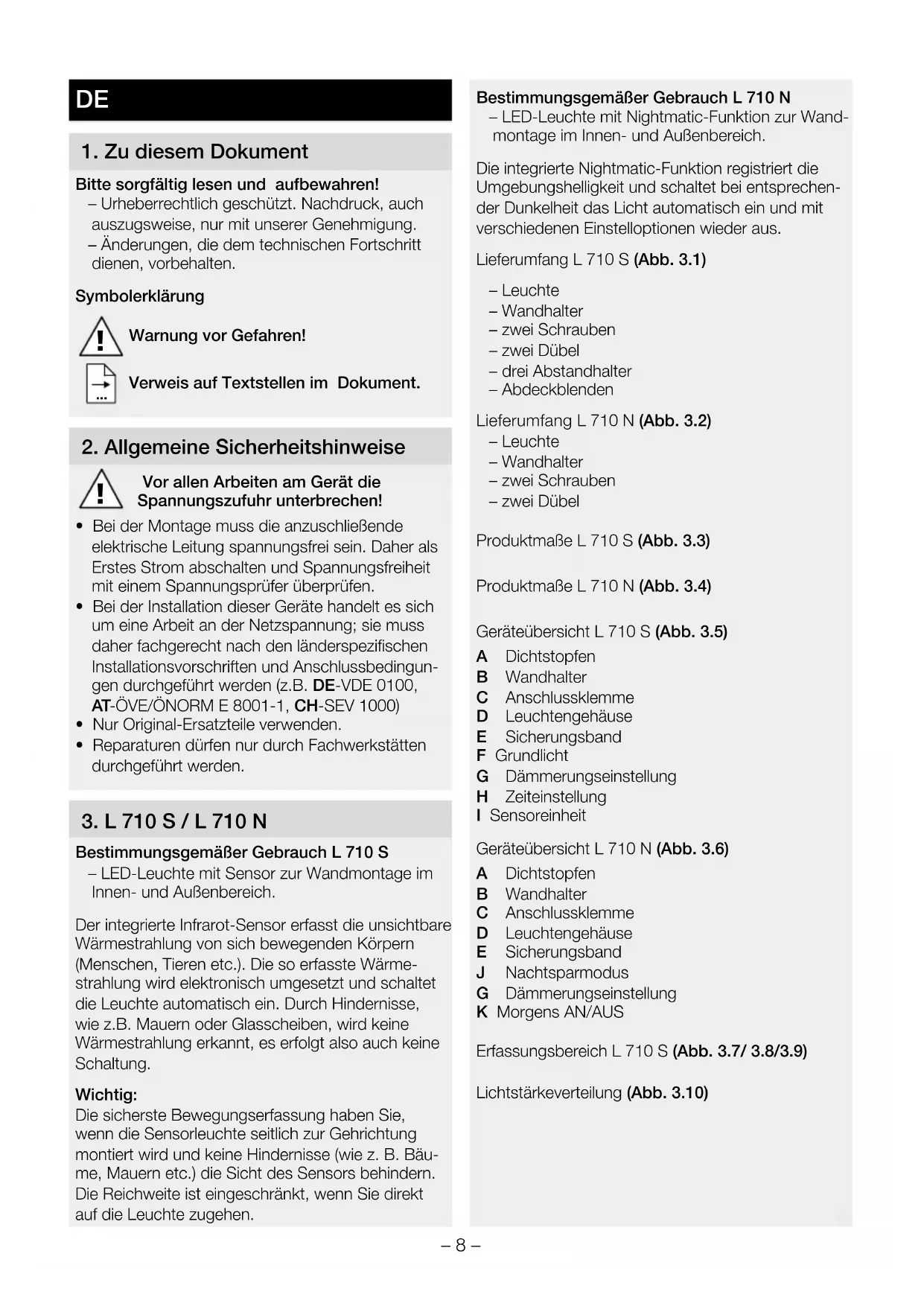

DE .8 Textteil beachten!

1. Zu diesen Dokument

Bitte sorgfältig lesen und aufbewahren!

• Urheberrechtlich geschützt. Nachdruck, auch auszugswise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschnitt dieren, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation dieser Geräte handelt es sich um eine Arbeit an der Netzspannung; sie muss dazu fachgerecht nach den länderspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden (z.B. DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. L 710 S/L 710 N

Bestimmungsgemäßer Gebrauch L 710 S

• LED-Leuche mit Sensor zur Wandmontage im Innen- und Außenbereich.

Der integrierte Infrarot-Sensor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.). Die so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuchte automatisch ein. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Wichtig:

Die{sicherste Bewegungserfassung haben Sie, wenn die Sensorleuchte seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume,Mauern etc.) die Sight des Sensors behindern. Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.

Bestimmungsgemäß Gerbrauch L 710 N

• LED-Leuche mit Nightmatic-Funktion zur Wandmontage im Innen- und Außenbereich.

Die integrierte Nightmatic-Funktion registriert die Umgebungshelligkeit und schaltet bei entsprechen der Dunkelheit das Licht automatisch ein und mit verschiedene Einstellooptionen wieder aus.

Lieferumfang L 710 S (Abb. 3.1)

• Leuchte
  Wandhalter
• zwei Schrauben
  -zweiDubel
  -drei Abstandhalter
• Abdeckblenden

Lieferumfang L 710 N (Abb. 3.2)

• Leuchte
  Wandhalter
• zwei Schrauben
  -zweiDubel

ProduktmaBe L 710 S (Abb.3.3)

ProduktmaBe L 710 N (Abb. 3.4)

Geräteübersicht L 710 S (Abb. 3.5)

A Dichtstopfen
B Wandhalter
C Anschlussklemme
D Leuchtengehäuse
E Sicherungsband
F Grundlicht
G Damberungseinstellung
H Zeiteinstellung

I Sensoreinheit

Geräteübersicht L 710 N (Abb. 3.6)

A Dichtstopfen
B Wandhalter
C Anschlussklemme
D Leuchtengehause
E Sicherungsband
J Nachtsparmodus
G Dämmerungseinstellung
K Morgens AN/AUS

Erfassungsbereich L 710 S (Abb. 3.7/ 3.8/3.9)

Lichtstärkeverteilung (Abb. 3.10)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Leitungen mit einem

Spanningsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutraleiter (N) werden an der Anschlussklemme angeschlossen, Schutzleiter (PE) kann optional an der Anschlussklemme (E) angeschlossen werden.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskosten später zum Kurzschluss. In dieser Fall mussen nochmals die einzelnen Leitungen identifi-ziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb besteht.
• Bei der Montage der Leuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berückichtigung der Reichweite und Bewegungsferfassung.

Montageschritte

• Stromversorgung ausschalten. (Abb. 4.1)
• Schrauben losen. (Abb. 5.1)
• Rastung drücken und Leuchte vom Wandhalterziehen. (Abb. 5.2)
• Sicherungsband und Anschlussklemme losen und Leuchte abnehmen. (Abb. 5.3)
  Bohrlicher anzeichnen. (Abb. 5.4)
• Löcher bohren und Dübel einsetzen. (Abb. 5.5)
  Dichtstopfen durchstoBen. (Abb. 5.6)
  Montage Unterputz. (Abb. 5.7)

Montage Aufputz. (Abb. 5.8)
- Sicherungsband und Anschlussklemme am Wandhalter befestigen. (Abb. 5.9)
- Anschlusskabel anschlieben. (Abb. 5.10)
- Sicherungsband auf Lampenseite entfernen und in Wandhalter verstauen. (Abb. 5.11)
Leuchtengehause an Wandhalter aufsetzen. (Abb. 5.12)
- Schrauben festschrauben. (Abb. 5.13)
- Stromversorgung einschalten. (Abb. 5.13)
- Einstellungen vornehmen. → "6. Funktion"

6. Funktion

Werkseinstellungen L 710 S

Zeiteinstellung: 5 Sekunden

Dämmerungseinstellung: Tagesbetrieb

Grundlicht: AUS

Werkseinstellungen L 710 N

Dämmerungseinstellung: Tagesbetrieb

Grundlicht: AUS

Morgens AN/AUS: AN

Zeiteinstellung L 710 S (Abb. 6.1 H)

Die gewünschte Leuchtdauer der Leuchtte kann stufenlos von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

Dämmerungseinstellung (Abb. 6.1 G)

Die gewünschte Ansprechschwelle kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

-Einstellregler auf 念 gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
-Einstellregler auf gestellt = Dammierungs betrieb (ca. 2 Lux)

Grundlicht (Abb. 6.1 F)

Off Standardprogramm

• Soft-Lichtstart / kein Grundlicht

Was ist Soft-Lichtstart?

Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb kurzer Zeit stetig bis 100% hochgeregt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregt.

Komfort-Sparprogramm

• Soft-Lichtstart + Grundlicht bis Mitte der Nacht
• Grundlicht AN ab eingestelltem Dämmerungswert bis Mitte der Nacht

Wie Funktioniert das Komfort-Sparprogramm?

In der Sensorleuche ist keine Uhr integriert, die Mitte der Nacht wird nur über die Länge der Dunkelphasen ermittelt. Daher ist es für eine einwandfrei Funktion wichtig, dass die Sensorleuche während dieser Zeit dauerhaft mit Spannung versorgt wird. Wahrend der ersten Nacht (Einmessphase) ist das Grundlicht komplett aktiv. Die Werte werden netzausfallsicher gespeichert. Wir empfehlen, die Spannung im Programm nicht zu unterbrechen. Die Werte werden über mehrere Nächte ermittelt. Daher sollte im evtl. Fehlerfall über mehrere Nächte beobachtet werden, ob sich die Ausschaltzeit der Sensorleuche in Richtung Mitternacht verändert.

Komfortprogramm

• Soft-Lichtstart + Grundlicht
• Grundlicht AN ab eingestelltem Dämmerungswert

Was ist Grundlicht?

Grundlicht ermöglich eine nachtliche Dauerbeleuchting mit ca. 10% Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100%) geschählt. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 10% ).

NM Nightmatic-Programm

• Soft-Lichtstart, kein Grundlicht, keine Bewegungsauswertung
• 100%-Einschalten bei unters written Helligeitswert

Nachtsparmodus (Abb. 6.2 J)

Die Leuchte kann in der Nacht automatisch aufgeschaltet werden, um zusätzlich Strom zu sparen. Die Elektronik beinhaltet keine Uhr. Alle Zeitwerte werden vom Mikroprozessor entsprechend den Dammerungsverhältnissen berechnet. Jahreszeitliche Änderungen der Lichtverhältnisse werden damit automatisch berücksichtigt.

• Einstellregler auf Off gestellt = Leuchte ganze.
  Nacht an.
  -Einstellregler auf ECO gestellt = Leuchte
  3,5 Stunden aus in der Nacht.
  -Einstellregler auf ECO+ gestellt = Leuchte
  7 Stunden aus in der Nacht.

Morgens AN/AUS (Abb. 6.2 K)

Der Nachtsparmodus endet immer in den frühen Morgenstunden zwischen ca. 4 und 5 Uhr. Danach wird die Leuchte bei Dunkelheit wieder eingeschaltet.

• Einstellregler auf On gestellt = Leuchte schaltet in den Morgenstunden automatisch ein.
• Einstellregler auf Off gestellt = Leuchte bleibt morgens aus.

Dauerlichtbetrieb L 710 S (Abb. 6.3)

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuche wird für 4 Stunden auf Dauerlicht gestellt. AnschlieBend goes the automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten:

Schalter 1 × AUS und AN. Leuchte gibt aus bzw. in den Sensorbetrieb über.

Wichtig:

Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.

Justierung Erfassungsbereich L 710 S (Abb.6.4/6.5/6.6/6.7)

Je nach Bedarf kann der Erfassungsbereich eingeschränkt werden. Die beiliegenden Abdeckblenden dieren dazu, beliebig viele Linsensegmente abzudecken. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht. Die Abdeckblenden konnen entlang der vorgenuteten Einteillungen in der Senkrechten getrennt werden. Danach werden sie einfach auf die Linse gesteckt.

7. Wartung

Das Produkt ist wartungsfrei.

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesaubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkt, das höchste Qualitätansprüche erfüllt. Aus thisem Grund leisten wir als Hersteller Ihnen als Endkundeigeriaune unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Gar-. tantie durch kostenlose Behebung der Mangel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Ruckerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Materialoder Herstellungsfehler beruhen. Die Garantiezeit fur Ihr erworbenes STEINEL-Produkt betragt 3 Jahre und beginnnt mit dem Kaufdatum Ihres Produkttes. These Herstellergarantie lasst gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkaufner nach geltendem Recht einschließlich besonderer Schutzbestimmungen fur Verbraucher zustehen konnen, unberührt. Die hier beschrieben Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen tatsächlichen Verschleib von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem tatsächchem Verschleib zurückzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt fürSAMtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Ubereinkommens der Vereinten Nationen über Verträge uber den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen dazu, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfaltig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

10. Technische Daten

Abmessungen (B × T × H) L 710 N 260 × 140 × 77 mm L 710 S 260 × 140 × 63 mm
Netzspannung 220-240 V, 50/60 Hz
Leistungsaufnahme (Pon) 8,3 W
Standby Sensor (Psb) 0,47 W
Lichtstrom 729 lm
Effizienz 88 lm/W
Grundlicht L 710 S: 10 %
Mittlere Bemessungslebensdauer > 60.000 h (L70B50 bei 25 °C)
Farbtemperatur 3.000 K (warmweiß)
Farbwiedergabeindex R = 82
Sensortechnik L 710 S: Passiv-Infrarot
	L 710 N: Lichtsensor/Dämmerungsautomatik
Erfassungsbereich L 710 S: 360°
Erfassungsreichweite L 710 S: Max. 8 m tangential
Zeiteinstellung	L 710 S: 5 s - 15 min
Dämmerungseinstellung	2-2.000 Lux
Schutzart	IP 44
Schutzklasse	II
Umgebungstemperatur	-20 bis +40°C
Leuchmittel	LED
Farbkonsistenz SDCM	Anfangswert: 3
Lichtstärkeverteilung

Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „E".

11. Betriebsstörungen

Störung Ursache Abhilfe

Leuchte ohne Spannung	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss in der Netzzuleitung ■ Eventuell vorhandener Netzschalter aus	■ Sicherung einschalten, tauschen, Netzschalter einschalten, Leitung überprüfen mit Spanningsprüfer ■ Anschlüsse überprüfen ■ Netzschalter einschalten
Leuchte schaltet nicht ein	■ Dämmerungseinstellung falsch gewählt ■ Netzschalter AUS ■ Sicherung hat ausgelöst	■ neu einstellen ■ einschalten ■ Sicherung einschalten, tauschen, elev. Anschluss überprüfen
Leuchte schaltet nicht aus (L 710 S)	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren
Leuchte schaltet nicht komplett aus (L 710 S)	■ Grundlicht gewählt	■ Programmwahlschalter aufOff
Leuchte schaltet ohne erkennbare Bewegung ein (L 710 S)	■ Leuchte nicht bewegungssicher montiert ■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennähe etc.)	■ Gehäuse fest montieren ■ Bereich kontrollieren
Leuchte schaltet nicht komplett aus (L 710 N)	■ Dämmerungseinstellungfalsch gewählt	■ Einstellregler auf « stellen
