BRUKSANVISNING L 710 S STEINEL

Oversikt over enheter L 710 S (bild 3.5)

Oversikt over enheter L 710 N (bild 3.6)

Lysstyrkeforderding (fig. 3.10)

4. Elektrisk tilslutning

Ledningsdiagram (fig. 4.1)

Netledningen bestar af en ledning med 3 ledere:
L = fase (oftest sort, brun aller grå)
N = nulleder (oftest blå)
PE = beskyttelsesleder (grøn/gul)

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

• Med opphavrsrett. Ettertrykk, ogsa i utdrag, kun med var tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Symbolforklaring

Advarsel om fare!

Koble fra strømtilfselen før du foretar arbeider pa apparatet!

• Ved montering ma strømledningen som skal tilkobles, ære uten spenning. Sla derfor forst av strømmen og bruk en spenningstester til Å kontrollere at strømtilførşelen er stanset.
• Under installationsjön av dette apparatetkommen man i kontakt med strømnettet, og arbeidet skal derfor utfores av en fagkyndig iht. gjeldende nasjonale installationsjonsforskrifter og tilkoblingskrav (f.eks. DE-VDE 0100, AT-OVE/ONORM E8001-1, CH-SEV 1000)
• Bruk kun originale reserverdeler.
• Reparasjoner skal kun utfores på autoriserte verksteder.

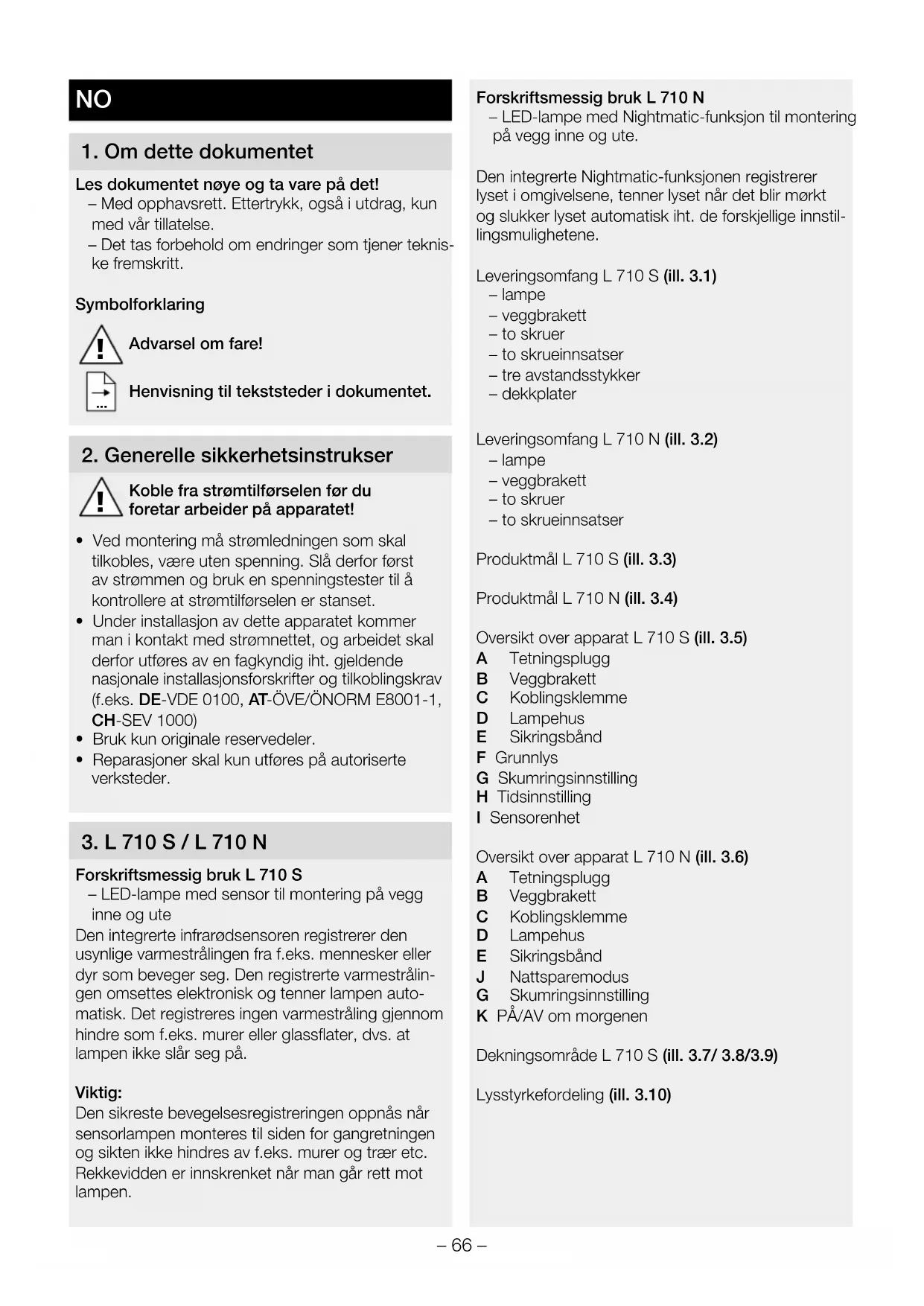

3. L 710 S/L 710 N

Forskriftsmessig bruk L 710 S

• LED-lampe med sensor til montering på vegg innate og ute

Den integrazione infrarodensoren registrarer den usynlige varmestrålingen fra f.eks. mensesker aller dyr som beveger seg. Den registrazione varmestrålingen onsettes elektronisk og tenner lampen automatisk. Det registreres ingen varmestråling gjennomindre som f.eks.murer erler glassflater, dvs.at lampen ikke slr seg pa.

Viktig:

Den sikreste bevegelsesregisteringen oppnas narsensorlampen monteres til sider for gangretningen og sikten ikke hindres av f.eks. murer og traer etc. Rekkevidden er innskrenket;nar man gär rett mot lampen.

Forskriftsmessig bruk L 710 N

• LED-lampé med Nightmatic-funksjon til montering på vegginne og ute.

Den integrerte Nightmatic-funksjonden registerer lyset i omgivelsene, tenner lyset när det blir mørkt og slukker lyset automatisk iht. de forskjellige innstilingsmulighetene.

Leveringsomfang L 710 S (ill. 3.1)

• lampe
• veggbrakett
  to skruer
• to skrueinnsatser
  treavstandssstykker
• dekkplater

Leveringsomfang L 710 N (ill. 3.2)

• lampe
• veggbrakett
• to skruer
• to skrueinnsatser

Produktmal L 710 S (ill. 3.3)

Produktmal L 710 N (ill. 3.4)

Oversikt over apparat L 710 S (ill. 3.5)

A Tetningsplugg
B Veggbrakett
C Koblingsklemme
D Lampehus
E Sikringsband
F Grunnlys
G Skumringsinnstilling
H Tidsinnstilling

I Sensorenhet

Oversikt over apparat L 710 N (ill. 3.6)

A Tetningsplugg
B Veggbrakett
C Koblingsklemme
D Lampehus
E Sikringsband
J Nattsparemodus
G Skumringsinnstilling
K PAAV om morgenen

Dekningsomrade L 710 S (ill. 3.7/ 3.8/3.9)

Lysstyrkefordeling (ill. 3.10)

4. Elektrisk tilkobling

Koblingsskjema (ill. 4.1)

Nettledningen bestar av en 3-ledet kabel: L = fase (som regel svart, brun aller grå) N = nulleder (som regel blå) PE = jordleder (grønn/gul)

I tvilstilfeller mA ledningene kontrolleres med en spentningstester. Deretter slas strømtilforselen av igjen. Fase (L) og nulleder (N) kobles til kroneklemmen, jordleder (PE) kan om ønselig kobles til kroneklemme (E).

Viktig:

Forveksles koblingene, vil dette senere före til kortslutting i apparatet eller i sikringsskapet. I sä tilfelle ma de enkelte ledningene identifiseres og kobles til på nytt. Det kan selvagsit monteres en bryter på nettledningen til ä slå av og på. Lyskilden i dette lampen kan ikke skiftes ut.

Dersom lyskilden skal erstattes (f.eks. mot slutten av levetiden), må hele lampen skiftes ut.

5. Montering

• Kontroller allekomponenterforskader.
• Ikke ta produktet i bruk dersom det er skadet.
• Pase at lampen monteres slick at den/DDke kan vibrere.
• Velg et egnet monteringssted og ta hensyn tilrekkevidde og bevegelsesregistering.

Fremgang ved montering:

• Slå av strømtilfselen (ill. 4.1)
• Løsne skruene (ill. 5.1)
• Trykk inn lasetasten og trekk lampen av veggbra-ketten (ill. 5.2)
• Løsne sikringsbändet og kroneklemmen og ta av lampen (ill. 5.3)
• Tegn borehull (ill. 5.4)
• Bor hull og sett inn skrueinnsatser (ill. 5.5)
  Trykk inn tetningspluggen (ill. 5.6)
• Skjult montering (ill. 5.7)
• Apen montering (ill. 5.8)
• Fest sikringsbändet og kroneklemmen på vegg-braketten (ill. 5.9)

Koble til ledningen (ill. 5.10)
- Ta av sikkerhetssnoren på lampesiden og stikk den inn i veggbraketten (ill. 5.11)
- Sett lampehuset på veggbraketten (ill. 5.12)
- Skru fast skruene (ill. 5.13)
- Slå på strømtilførselen (ill. 5.13)
- Foreta innstillinger «6. Funksjon»

6. Funksjon

Onset belysningstid kan stilles trinnløst inn fra ca. 5 sek. til maks. 15 min. Tidsuret starter på nytt hvis den registrarer noen form for bevegelse for denne tiden er utlopt.

Skumringsinnstilling (ill. 6.1 G)

Ønsket reaksjonsniva kan stilles trinnløst inn fra ca. 2 - 2000 lux.

• Skruknappen stilt pä = dagslysmodus (uavhengig av lysstyrke)
• Skruknappen stilt pa = skumringsmodus (ca. 2 lux)

Grunnlys (ill. 6.1. F)

Off Standardprogram

• Soft-lysstart / uten grunnlys

• Soft-lysstart + grunnlys til midt på natten
• Grunnlys PÅ fra innstilt skumringsverdi til mitt pa natten

Det finnes ingen integrett klokke i sensorlampen, «midt på natten» beregnes ut fra mørkefasenes varighet. For en feilfri funksjon er det derfor viktig at sensorlampen fær permanent spenning hele denen tiden. I lopet av den forste natten (kalibreringsfase) er grunnlyset konstant på. Verdiene lagres og sikres mot strombrudd. Vi anbefaler Å ikke avbryte speffeningen i programmet. Verdiene beregnes over flere netter. Ved en ev. feil bør sensorlampen derfor observeres over flere netter for Å fastslå om sensor-lampens utkoblingstid forskkyves mot midnatt.

Komfortprogram

• Soft-lysstart + grunnlys
• Grunnlys PÅ fra innstilt skumringsverdi

Hva er grunnlys?

Grunnlys muliggjør en konstant belysning om natten med ca. 10% lyseffekt. Først nar det er bevegelse i dekningsområdet, tennes lyset (for innstilt tid) med maks. belysningseffekt (100%) . Deretter kobles lampen tilbake til grunnlys (ca. 10% ).

• Soft-lysstart, uten grunnlys, ingen bevegelses-analyse
• 100% innkobling'nar lysstyrkeverdien underskrides

Nattsparemodus (ill. 6.2. J)

For a spare strøm kan lampen slås automatisk av om natten. Det elektroniske systemet ineholder ingen klokke. Mikroprossessen beregner alle tidsverdier i henhold til skurringsforholdene. Arstidsbetingede endringer i lysforholdene tas automatisk med i beregningen.

• Skruknappen stilt på Off = lampen er på helem natten.
• Skruknappen stilt på ECO = lampen er av 3,5 timer om natten
• Skruknappen stilt på ECO+ = lampen er av 7 timer om natten

PAAV om morgenen (ill. 6.2. K)

Nattsparemodusen slutter ved morgengry mellom ca. kl. 4 og kl. 5. Deretter tennes lampen igjen när det blir mørkt.

• Skruknappen stilt på On = lampen tennes automatisk ved morgengry.
• Skruknappen stilt på Off = lampen forblir slukket om morgenen.

Bryter 2× AV og PA. Lampen tennes med permanent lys i 4 timer.Deretter gár den automatisk over i sensordrift igjen.

2) Slukke permanent lys:

Bryter 1 × AV og PÅ. Lampen slukkes eller går over til sensordrift.

Viktig: Koblingsprossene ma finne sted innen 0,2 til 1 sekund.

Justering av dekningsområdet L 710 S (ill. 6.4/6.5/6.6/6.7)

Dekningsområdet kan inskrenkes etter behov. Bruk de vedlagte dekkplatene til Å dekke til sö mange linsesegmenter som önsket. Dermed unngas feilinnkoblinger grunnet f.eks. biler, forbipasserende personer etc., aller risikoområder kan overvåkes mälrettet. Dekkplatene kan brekkes loddrett fra hverandre langs rillene. Deretter festes de på linsen.

7. Vedlikehold

Skulle lampen ble skitten, kan den rengjores med en fuktig klut (uten rengjoringsmiddel).

Viktig: Funksjonsenheten kan/DDke skiftes ut.

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater i husholdningsavfallet!

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke longer kan benyttes, samles opp atskilt fra annet soppel og gjenvinnes på en miljøvennlig mæt.

9. Produsentgaranti

Dette STEINEL-productet er fremstilt med største noyaktighet. Det er provet mht. funksjon og sikkerhet i henhold til gjeldende forskritter, og deretter underkastet en stikkprovekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjor 36 maneder, regnet fra階段 apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfelller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader pa slitasjedeler, eller ved skader aller mangler som er oppstatt som folge av uyndig bruk eller vedlikehold. Folgeskader ved bruk (skader pa andregjenstander) dekkerne aktve garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importoren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjopsdato og forhandlers stempel).

Service:

Etter garantitidens utløp, eller ved mangler som ikke dekker av garantien, kan vårt verksted foreta reparasjoner. Pakk produit jegt inn og send det til importøren.

10. Tekniske spesifikasjoner

Mäl (b × d × h) L 710 N 260 × 140 × 77 mm

L 710 S 260 × 140 × 63 mm

Spenning 220-240 V, 50/60 Hz

Effektopptak (P_on) 8,3 W

Standby sensor (P_sb) 0,47 W

Lysstrøm 729 Im

Effektivitet 88 Im/W

Grunnlys L 710 S: 10%

Fargegjengivelsesesindeks R

= 82

Sensortechnologi L 710 S: passiv-infrarod

L 710 N: lyssensor/automatisk skumringsfunksjon

Dekningsomrade L 710 S:360°

Dekningsrekkevidde L 710 S: maks. 8 m tangentialt

Tidsinnstilling

L 710 S:5s-15min

Skumringsinnstilling

2-2 000 lux

Kapslingsgrad

IP 44

Kapslingsklasse

1

Omgivelsestemperatur

-20til +40^

Lyselement

LED

Fargekonsistens SDCM

Startverdi: 3

Lysstyrkeforderding
