MANUAL DE USUARIO L 710 S STEINEL

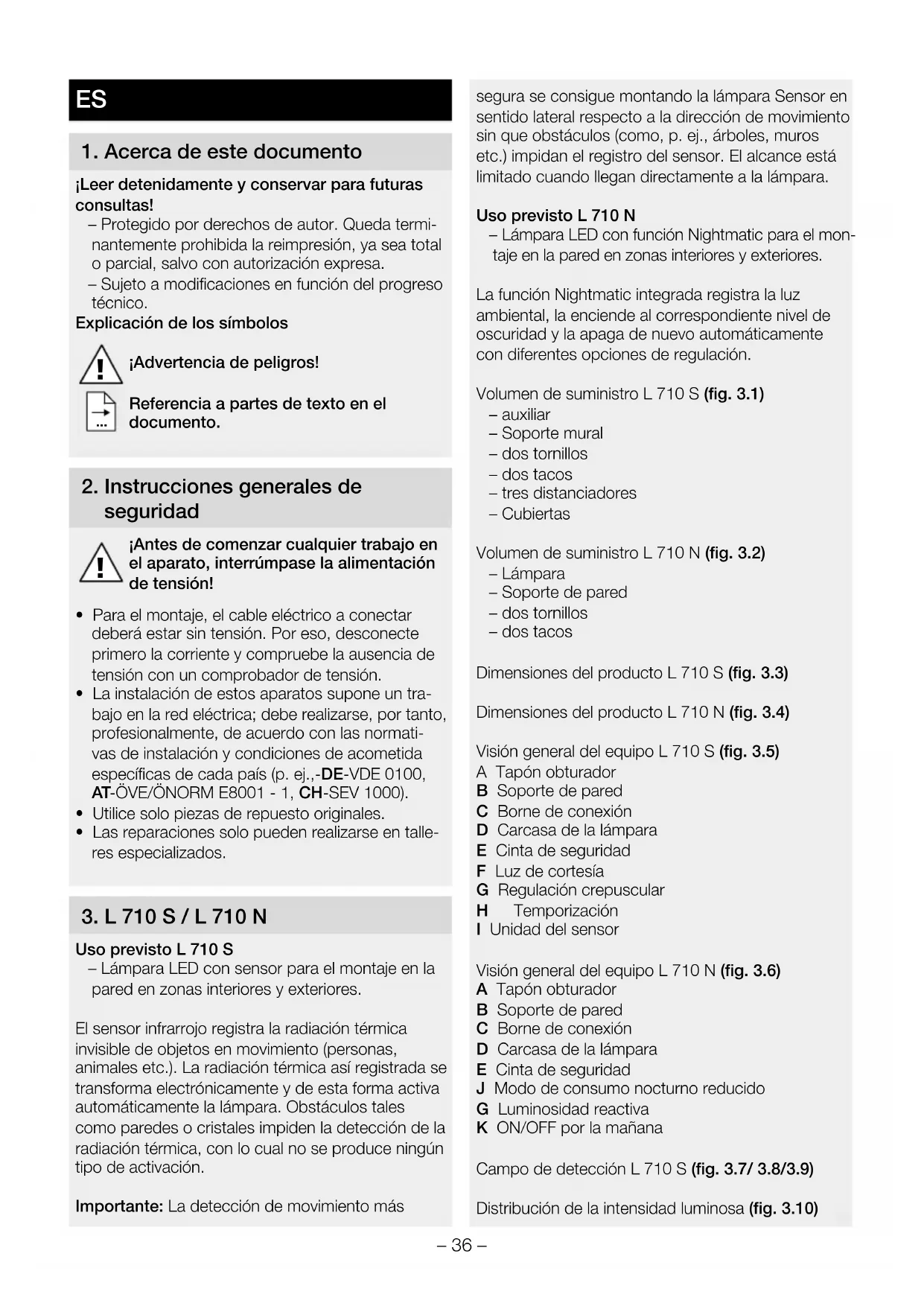

¡Leer detenidamente y conservar para futuras consultas! – Protegido por derechos de autor. Queda termi- nantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico. Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes de texto en el documento.

2. Instrucciones generales de

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.

• La instalación de estos aparatos supone un tra- bajo en la red eléctrica; debe realizarse, por tanto, profesionalmente, de acuerdo con las normati- vas de instalación y condiciones de acometida específicas de cada país (p. ej.,-DE-VDE0100, AT-ÖVE/ÖNORME8001 - 1, CH-SEV1000).

• Utilice solo piezas de repuesto originales.

• Las reparaciones solo pueden realizarse en talle- res especializados.

Uso previsto L 710 S – Lámpara LED con sensor para el montaje en la pared en zonas interiores y exteriores. El sensor infrarrojo registra la radiación térmica invisible de objetos en movimiento (personas, animales etc.). La radiación térmica así registrada se transforma electrónicamente y de esta forma activa automáticamente la lámpara. Obstáculos tales como paredes o cristales impiden la detección de la radiación térmica, con lo cual no se produce ningún tipo de activación. Importante: La detección de movimiento más segura se consigue montando la lámpara Sensor en sentido lateral respecto a la dirección de movimiento sin que obstáculos (como, p. ej., árboles, muros etc.) impidan el registro del sensor. El alcance está limitado cuando llegan directamente a la lámpara. Uso previsto L 710 N – Lámpara LED con función Nightmatic para el mon- taje en la pared en zonas interiores y exteriores. La función Nightmatic integrada registra la luz ambiental, la enciende al correspondiente nivel de oscuridad y la apaga de nuevo automáticamente con diferentes opciones de regulación. Volumen de suministro L 710 S (fig.3.1) – auxiliar – Soporte mural – dos tornillos – dos tacos – tres distanciadores – Cubiertas Volumen de suministro L 710 N (fig.3.2) – Lámpara – Soporte de pared – dos tornillos – dos tacos Dimensiones del producto L 710 S (fig.3.3) Dimensiones del producto L 710 N (fig.3.4) Visión general del equipo L 710 S (fig.3.5) A Tapón obturador B Soporte de pared C Borne de conexión D Carcasa de la lámpara E Cinta de seguridad F Luz de cortesía G Regulación crepuscular H Temporización I Unidad del sensor Visión general del equipo L 710 N (fig.3.6) A Tapón obturador B Soporte de pared C Borne de conexión D Carcasa de la lámpara E Cinta de seguridad J Modo de consumo nocturno reducido G Luminosidad reactiva K ON/OFF por la mañana Campo de detección L 710 S (fig.3.7/ 3.8/3.9) Distribución de la intensidad luminosa (fig.3.10)– 37 –

4. Conexión eléctrica

Diagrama electrónico (fig.4.1) El cable de alimentación de red consta de un con- ductor trifilar: L = fase (generalmente negro, marrón o gris) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo) En caso de dudas, hay que identificar los conduc- tores con un comprobador de tensión; a continua- ción, volver a desconectar la tensión. La fase (L) y el neutro (N) se conectan al borne de conexión, la toma de tierra (PE) puede conectarse opcionalmen- te al borne (E). Importante: las conexiones equivocadas provocarán más tarde un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión. La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara.

• Asegurarse de que todos los componentes se encuentran en perfecto estado.

• No se pongan en servicio en caso de estar deteriorados.

• Al montar la lámpara, hay que fijarse en que la sujeción no esté expuesta a vibraciones.

• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos. El montaje por pasos

• Apagar el suministro eléctrico (fig.4.1)

• Soltar tornillos (fig5.1)

• Apretar el enclavamiento y retirar la lámpara del soporte mural (fig.5.2)

• Soltar la cinta de seguridad y el borne de cone- xión y quitar la lámpara (fig.5.3)

• Marcar los taladros (fig.5.4)

• Hacer los agujeros e introducir los tacos (fig.5.5)

• Perforar tapón obturador (fig.5.6)

• Montaje empotrado (fig.5.7)

• Montaje de superficie (fig.5.8)

• Sujetar la cinta de seguridad y el borne de cone- xión en el soporte mural (fig.5.9)

• Conectar los cables (fig.5.10)

• Retirar la cinta de seguridad al lado de la lampara y meterla en el soporte mural (fig.5.11)

• Colocar la carcasa de la lámpara sobre el soporte mural (fig.5.12)

• Apretar los tornillos (fig.5.13)

• Conectar la alimentación eléctrica (fig.5.13)

• Llevar a cabo los ajustes ➜ "6.Funciones"

Configuración de fábrica L 710 S Temporización: 5 segundos Regulación crepuscular: funcionamiento diurno Luz de cortesía: OFF Configuración de fábrica L 710 N Regulación crepuscular: funcionamiento diurno Luz de cortesía: OFF ON/OFF por la mañana: ON Temporización L 710 S (fig.6.1H) El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5 s hasta un máximo de 15 min. Con cada movimiento detec- tado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Regulación crepuscular (fig.6.1G) El punto de activación deseado puede regularse sin etapas de 2 a 2000 lux aprox. – Tornillo de regulación puesto en = funciona- miento a la luz del día (independientemente de la luminosidad) – Tornillo de regulación en = funcionamiento crepuscular (aprox. 2 lux) Luz de cortesía (fig.6.1F) Programa estándar – Encendido progresivo / sin luz de cortesía ¿Qué es el encendido progresivo de la luz? La lámpara Sensor dispone de una función de encendido progresivo. Esto significa que la luz, al conectarla, no se enciende a su máxima potencia, sino que la luminosidad va aumentando en poco tiempo al 100%. De este modo, también se atenúa suavemente la luz al apagarla. ES– 38 – Programa de ahorro confort – Encendido progresivo + luz de cortesía hasta medianoche – Luz de cortesía ON a partir del valor crepuscular ajustado hasta medianoche ¿Cómo funciona el programa de ahorro confor- table? La lámpara Sensor no tiene ningún reloj integrado, la medianoche se calcula solo por medio de la du- ración de las fases de oscuridad. Por eso, para un buen funcionamiento es importante que la lámpara Sensor disponga de tensión continua durante este tiempo. Durante la primera noche (fase de medi- ción) la luz de cortesía está completamente activa. Los valores se guardan protegidos contra los cortes de tensión. Recomendamos no interrumpir la tensión en el programa. Los valores se calculan a partir de varias noches. Por eso, en caso de algún fallo, habrá que observar durante varias noches si el tiempo de desconexión de la lámpara Sensor va cambiando hacia la media noche: Programa confort – Encendido progresivo + luz de cortesía – Luz de cortesía ON a partir del valor crepuscular ajustado. ¿Qué es la luz de cortesía? La luz de cortesía permite una iluminación nocturna permanente con un 10% aprox. de potencia lumi- nosa. La luz no se enciende a su máxima potencia luminosa (100%) por el tiempo ajustado hasta que no se ha detectado un movimiento dentro del campo de detección. Después la lámpara conmuta de nuevo a la luz de cortesía (aprox. 10%). Programa Nightmatic – Encendido progresivo, sin luz de cortesía, sin registro de movimiento – Conectar al 100% cuando la luminosidad des- ciende por debajo del valor predefinido Modo de consumo nocturno reducido (fig.6.2. J) La lámpara puede desconectarse automáticamente por la noche para ahorrar todavía más energía. La electrónica no comprende ningún reloj. Los valores de temporización los calcula el microprocesador en función de las condiciones crepusculares. Los cambios estacionales en las condiciones de luz se tienen en cuenta automáticamente. – Tornillo de regulación puesto en OFF = lámpara toda la noche encendida. – Tornillo de regulación puesto en ECO = lámpara apagada de noche 3,5 h – Tornillo de regulación puesto en ECO+ = lámpara apagada de noche 7 h ON/OFF por la mañana (fig.6.2. K) El modo de consumo reducido acaba siempre al amanecer, entre las 4 y las 5 h. Después, la lámpa- ra se enciende de nuevo al oscurecer. – Tornillo de regulación puesto en ON = lámpara se enciende automáticamente al amanecer. – Tornillo de regulación puesto en OFF = lámpara permanece apagada al amanecer. Alumbrado permanente L 710 S (fig.6.3)

1) Conectar alumbrado permanente:

interruptor 2×OFF y ON. La lámpara se enciende en modo de alumbrado permanente durante 4horas. A continuación, pasa de nuevo automáticamente a funcionamiento de sensor.

2) Desconectar alumbrado permanente:

interruptor 1×OFF y ON. La lámpara se apaga o pasa a funcionamiento de sensor. Importante: Las maniobras de conmutación han de ejecutarse en un lapso de 0,2 a 1s. Ajuste del campo de detección L 710 S (fig.6.4/6.5/6.6/6.7) El campo de detección puede limitarse según ne- cesidad. Las cubiertas adjuntas sirven para cubrir opcionalmente muchos segmentos individuales de la lente. De este modo se evitan las activaciones erróneas debido p. ej. al paso de vehículos, tran- seúntes, etc. o para controlar de forma directa los puntos de riesgo. Las cubiertas pueden separarse verticalmente a lo largo de las divisiones prerranura- das. A continuación se insertan sencillamente sobre la lente.

El producto está exento de mantenimiento. Si la lámpara se ensucia, puede limpiarse con un paño húmedo (sin detergente). Importante: el controlador no puede sustituirse.– 39 –

Los aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.¡No arroje los aparatos eléctricos a la basura doméstica!Solo para países de la UE:Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transpo-sición al derecho nacional, los aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

9. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto es-tado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empa-quetado, al correspondiente centro de servicio.Servicio:Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien empaque-tado al centro de servicio más próximo.

AÑOS DE FABRICANTE ES– 40 –

) 0,47W Flujo luminoso 729 lm Eficiencia 88 lm/W Luz de cortesía L 710 S: 10 % Vida útil media asignada > 60.000 h (L70B50 a 25 °C) Temperatura cromática 3.000 K (blanco cálido) Índice de reproducción cromática R

= 82 Técnica de sensores L 710 S: infrarrojo pasivo L 710 N: fotosensor/conmutación crepuscular automática Campo de detección L 710 S: 360° Alcance de detección L 710 S: máx. 8m tangencialm. Temporización L 710 S: 5s - 15min Regulación crepuscular 2-2.000lux Índice de protección IP44 Clase de aislamiento II Temperatura ambiente -20a +40 °C Bombillas LED Consistencia cromáticaSDCM Valor inicial: 3 Distribución de la intensidad luminosa LumEdit 201806221428_L710_Testserie.ldt Polar Diagram

12016090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Este producto incluye una fuente de luz de la clase de eficiencia energética "E".– 41 – Fallo Causa Remedio Lámpara sin tensión ■ Fusible ha saltado, desconectado, línea interrumpida ■ Cortocircuito en el cable de alimen- tación ■ Posible interruptor de red desco- nectado ■ Conectar, cambiar el fusible; conectar el interruptor de alimenta- ción, comprobar el cable con un comprobador de tensión ■ Comprobar las conexiones ■ Poner interruptor en ON La lámpara no se enciende ■ Regulación crepuscular mal seleccionada ■ Interruptor de alimentación OFF ■ Fusible ha saltado ■ Reajustar ■ Conectar ■ Conectar, cambiar el fusible, en caso dado, comprobar la conexión La lámpara no se apaga (L 710 N) ■ Constante movimiento en el campo de detección ■ Comprobar el área La lámpara no se apaga por completo (L 710 N) ■ Luz nocturna seleccionada ■ Selector de programa en La lámpara Sensor se enciende sin movimiento detectable (L 710 N) ■ Lámpara no montada asegurada contra movimiento ■ Se ha producido movimiento pero no ha sido apreciado por el obser- vador (movimiento detrás de la pared, movimiento de un objeto pequeño cerca de la lámpara, etc.) ■ Dejar carcasa bien asegurada ■ Controlar el campo de detección La lámpara no se apaga por completo (L 710 N) ■ Regulación crepuscular mal seleccionada ■ Poner tornillo de regulación en

11. Fallos de funcionamiento
