MANUALE UTENTE RollMatic Hormann

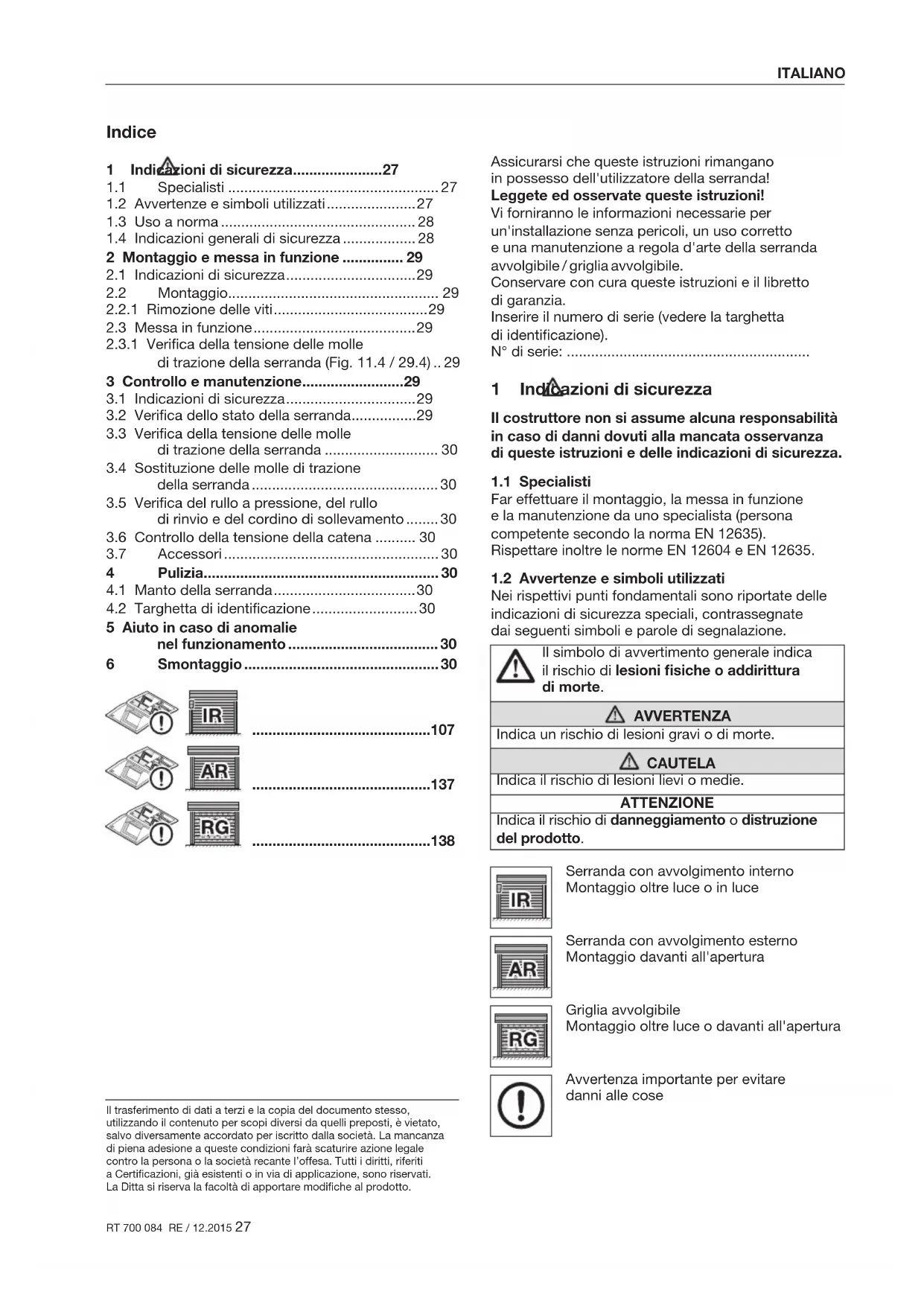

1.2 Avvertenze e simboli utilizzati ...................... 27

1.3 Uso a norma ................................................ 28

1.4 Indicazioni generali di sicurezza .................. 28

2 Montaggio e messa in funzione ............... 29

2.1 Indicazioni di sicurezza ................................ 29

2.3.1 Verifica della tensione delle molle

di trazione della serranda (Fig.11.4 / 29.4) .. 29 3 Controllo e manutenzione ......................... 29

3.1 Indicazioni di sicurezza ................................ 29

3.2 Verifica dello stato della serranda ................ 29

3.3 Verifica della tensione delle molle

ditrazione della serranda ............................ 30

3.4 Sostituzione delle molle di trazione

dirinvioe del cordino di sollevamento ........ 30

3.6 Controllo della tensione della catena .......... 30

4.2 Targhetta di identificazione .......................... 30

5 Aiuto in caso di anomalie nelfunzionamento ..................................... 30 6 Smontaggio ................................................ 30 Assicurarsi che queste istruzioni rimangano inpossesso dell'utilizzatore della serranda! Leggete ed osservate queste istruzioni! Vi forniranno le informazioni necessarie per un'installazione senza pericoli, un uso corretto eunamanutenzione a regola d'arte della serranda avvolgibile / griglia avvolgibile. Conservare con cura queste istruzioni e il libretto digaranzia. Inserire il numero di serie (vedere la targhetta diidentificazione). N° di serie: ............................................................ 1 Indicazioni di sicurezza Il costruttore non si assume alcuna responsabilità in caso di danni dovuti alla mancata osservanza diqueste istruzioni e delle indicazioni di sicurezza.

Far effettuare il montaggio, la messa in funzione elamanutenzione da uno specialista (persona competente secondo la norma EN12635). Rispettareinoltre le norme EN12604 e EN12635.

1.2 Avvertenze e simboli utilizzati

Nei rispettivi punti fondamentali sono riportate delle indicazioni di sicurezza speciali, contrassegnate daiseguenti simboli e parole di segnalazione. Il simbolo di avvertimento generale indica ilrischio di lesioni fisiche o addirittura dimorte. AVVERTENZA Indica un rischio di lesioni gravi o di morte. CAUTELA Indica il rischio di lesioni lievi o medie. ATTENZIONE Indica il rischio di danneggiamento odistruzione del prodotto. Serranda con avvolgimento interno Montaggio oltre luce o in luce Serranda con avvolgimento esterno Montaggio davanti all'apertura Griglia avvolgibile Montaggio oltre luce o davanti all'apertura Avvertenza importante per evitare dannialle cose Il trasferimento di dati a terzi e la copia del documento stesso, utilizzando il contenuto per scopi diversi da quelli preposti, è vietato, salvo diversamente accordato per iscritto dalla società. La mancanza dipiena adesione a queste condizioni farà scaturire azione legale controla persona o la società recante l’offesa. Tutti i diritti, riferiti aCertificazioni, già esistenti o in via di applicazione, sono riservati. LaDitta si riserva la facoltà di apportare modifiche al prodotto.

RT 700 084 RE / 12.2015 27 ITALIANODisposizione o attività consentita Disposizione o attività non consentita Vedere il testo (p. es. il punto 2.2.1) Vedere la parte illustrata (p.es.il punto 2.1) Vedere istruzioni di montaggio separate della centralina di comando o di ulteriori strumenti di comando elettrici Pericolo d'urto Motorizzazione bloccata Motorizzazione sbloccata Componenti opzionali Controllare Stringere manualmente le viti Stringere saldamente le viti Scatto in posizione ben udibile Rimuovere e riciclare componente / imballaggio

• La serranda avvolgibile da garage è prevista esclusivamente per l'uso privato. Per l‘impiego inambienti industriali verificare la conformità alle disposizioni nazionali e internazionali vigenti inmateria.

• La griglia avvolgibile è prevista esclusivamente perla chiusura di aperture di transito nel settore industriale e privato. Le griglie avvolgibili che sitrovano in aree pubbliche e sono dotate soltanto di un dispositivo di protezione, ad es. un limitatore di sforzo, devono essere azionate esclusivamente con lo sguardo rivolto verso la serranda e devono essere bloccate inoltre con una fotocellula. Lagriglia avvolgibile deve essere manovrata dapersone appositamente addestrate.

• La serranda avvolgibile / griglia avvolgibile è adatta per l‘impiego esterno, con apertura e chiusura verticale.

• La serranda avvolgibile / griglia avvolgibile è adatta per l'impiego con motorizzazione. La motorizzazione della serranda avvolgibile / griglia avvolgibile èdestinata a essere utilizzata in locali privi diumidità. Attenersi alle istruzioni per l’uso separate della centralina di comando.

1.4 Indicazioni generali di sicurezza

• Lasciare sempre libera la zona di passaggio della serranda. Assicurarsi che durante il movimento della serranda nella sua zona di manovra non siano presenti né oggetti né persone, in particolare bambini.

• Non utilizzare la serranda per sollevare oggetti e/opersone.

• Non modificare o rimuovere nessun componente! C'è il rischio di mettere fuori funzione importanti componenti di sicurezza. Utilizzare esclusivamente pezzi originali studiati per la serranda avvolgibile / griglia avvolgibile.

• Proteggere la serranda dall‘azione aggressiva ecorrosiva di p. es. reazioni nitriche da pietra omalta, acidi, soluzioni, sale antigelo, prodotti vernicianti o mastici ad agenti aggressivi.

• Garantire un sufficiente scarico dell'acqua eareazione (deumidificazione) nell'area inferioredelle guide.

• L'uso della serranda in caso di forte vento puòessere fonte di pericolo. 2 Montaggio e messa in funzione

2.1 Indicazioni di sicurezza

AVVERTENZA Pericolo di lesioni Durante il montaggio esiste il pericolo di lesioni. Osservare le seguenti indicazioni:

Indossare occhiali e guanti protettivi.

RT 700 084 RE / 12.2015 ITALIANO▶ Verificare l'idoneità d'uso del materiale difissaggio in dotazione in relazione alle condizioni della struttura. Utilizzare esclusivamente il materiale di fissaggio adatto alla struttura dell'edificio.

Proteggere la serranda daun'eventualecaduta. ATTENZIONE Danneggiamento del prodotto Osservare le seguenti indicazioni:

Durante il montaggio proteggere i componenti della serranda, in particolare il manto, dasporcizia e danneggiamenti.

Fissare i supporti mensola con 2 viti per lato sulla struttura dell’edificio!

Fissare le guide con 6 o 8 viti per lato per poter garantire il carico dovuto al vento indicato sulla targhetta di identificazione.

Serranda con avvolgimento interno (IR) La serranda avvolgibile può essere montata dall'interno oltre luce o in luce (vederedallaFig.1allaFig.12). Serranda con avvolgimento esterno (AR) La serranda avvolgibile viene montata dall'esterno davanti all'apertura (vedere dalla Fig.20 alla Fig.30). Griglia avvolgibile (RG) La griglia avvolgibile può essere montata dall'interno oltre luce oppure dall'esterno davanti all'apertura (vedere dalla Fig.20 alla Fig.30). Per un montaggio semplice e sicuro eseguire accuratamente i passi!! Tutte le quote nella parte illustrata sono in mm.

2.2.1 Rimozione delle viti

Rimuovere la vite dal cuscinetto per bilanciare lalunghezza dell'albero ottagonale.

2.3 Messa in funzione

2.3.1 Verifica della tensione delle molle di

trazione della serranda (Fig.10.5 / 28.5)

Aprire la serranda e chiuderla fino a raggiungere l'altezza desiderata. La serranda deve arrestarsi inogni posizione. CAUTELA Tensione delle molle di trazione della serranda In caso di uso errato della tensione delle molle ditrazione esiste pericolo di ferimento.

Fare regolare la tensione delle molle di trazione esclusivamente da uno specialista secondo laFig.10.6 / 28.6.

Dopo aver regolato la tensione delle molle ditrazione fissare il supporto del cuscinetto conilperno a molla. Se la serranda si abbassa notevolmente:

Aumentare la tensione delle molle di trazione. Se la serranda si solleva notevolmente:

Diminuire la tensione delle molle di trazione. Eseguire una manovra di prova e verificare ilfunzionamento della serranda come descritto nelcapitolo 3, Controllo e manutenzione. Se montata e controllata da uno specialista laserranda avvolgibile / griglia avvolgibile è semplice da usare, affidabile e di facile manovra. La griglia avvolgibile deve essere manovrata da persone appositamente addestrate. 3 Controllo e manutenzione

3.1 Indicazioni di sicurezza

Far effettuare i lavori di controllo e manutenzione almeno una volta all‘ anno da uno specialista in conformità con le presenti istruzioni. AVVERTENZA Movimento della serranda Nella zona di manovra della serranda esiste pericolodi ferimento.

Assicurarsi che durante il movimento della serranda nella sua zona di manovra non siano presenti né oggetti né persone, in particolare bambini.

Scollegare la tensione dalla motorizzazione edalla centralina di comando.

I componenti funzionali, in particolare icomponenti di sicurezza devono essere sostituiti esclusivamente da specialisti.

Sbloccaggio rapido — Eseguire un controllo visivo delle molle a trazione e dei cordini disollevamento per verificare la presenza dirotture edanneggiamenti prima di disinnestare losbloccaggio rapido.

3.2 Verifica dello stato della serranda

Eseguire un controllo visivo dello stato generale della serranda e dell'integrità, stato ed efficacia ditutti i componenti e dispositivi di sicurezza.

Verificare che tutti i punti di fissaggio siano posizionati correttamente e se necessario serrare le viti.

3.3 Verifica della tensione delle molle

ditrazione della serranda Vedere capitolo 2, Montaggio e messa in funzione.

3.4 Sostituzione delle molle di trazione

Dopo circa 20000 manovre della serranda far sostituire le molle di trazione da uno specialista RT 700 084 RE / 12.2015 29 ITALIANOCiò è necessario per circa: Movimenti giornalieri dellaserranda Periodo fino a 5 ogni 12 anni 6 – 10 ogni 7 anni 11 – 15 ogni 4 anni 16 – 35 ogni 2 anni più di 35 ogni anno

3.5 Verifica del rullo a pressione, del rullo

dirinvioe del cordino di sollevamento

Pulire i rulli a pressione, i rulli di rinvio ed i perni.

Controllare l'usura dei rulli. Fare sostituire daunospecialista in caso di forte usura odanneggiamento.

Lubrificare i perni del rullo di rinvio con una goccia di olio lubrificante reperibile incommercio (vedereFig.10.3 / 28.3).

Verificare che il cordino di sollevamento non presenti punti di rottura e danneggiamenti. Far sostituire icordini danneggiati da uno specialista.

3.6 Controllo della tensione della catena

Verificare la tensione della catena in base alla Fig.5.2 / 12.4 / 23.1. Se necessario regolare latensione della catena allineandola conlamotorizzazione.

• Utilizzare esclusivamente pezzi originali studiati perla serranda avvolgibile / griglia avvolgibile pergarantire un livello elevato di qualità, sicurezza, affidabilità e durata.

• Il kit di compensazione è disponibile opzionalmente. 4 Pulizia La costruzione della serranda avvolgibile / griglia avvolgibile è conforme all'attuale stato della tecnica. Ammaccature e punti di abrasione, in particolare negli elementi superiori, dipendono dal tipo di costruzione esono inevitabili. Non costituiscono quindi un motivo di reclamo.

Per evitare un'elevata usura eliminare periodicamente lo sporco.

4.1 Manto della serranda

Pulire le superfici con acqua pulita, una spugna morbida ed un detersivo neutro, non abrasivo.

4.2 Targhetta di identificazione

Pulire la targhetta di identificazione. Deve risultare sempre perfettamente leggibile. 5 Aiuto in caso di anomalie nelfunzionamento In caso di difficoltà di funzionamento o altri disturbi:

Verificare tutti i componenti funzionali. Osservare pertanto il capitolo 3, Controllo e manutenzione.

In caso di dubbi rivolgersi ad uno specialista. 6 Smontaggio La serranda deve essere smontata da personale specializzato seguendo le apposite indicazioni, esmaltita a norma di legge.

4.1 Cortina da porta
