MODE D'EMPLOI RollMatic Hormann

Instructions de montage, d’utilisation et maintenance Porte de garage enroulable / Grille à enroulement

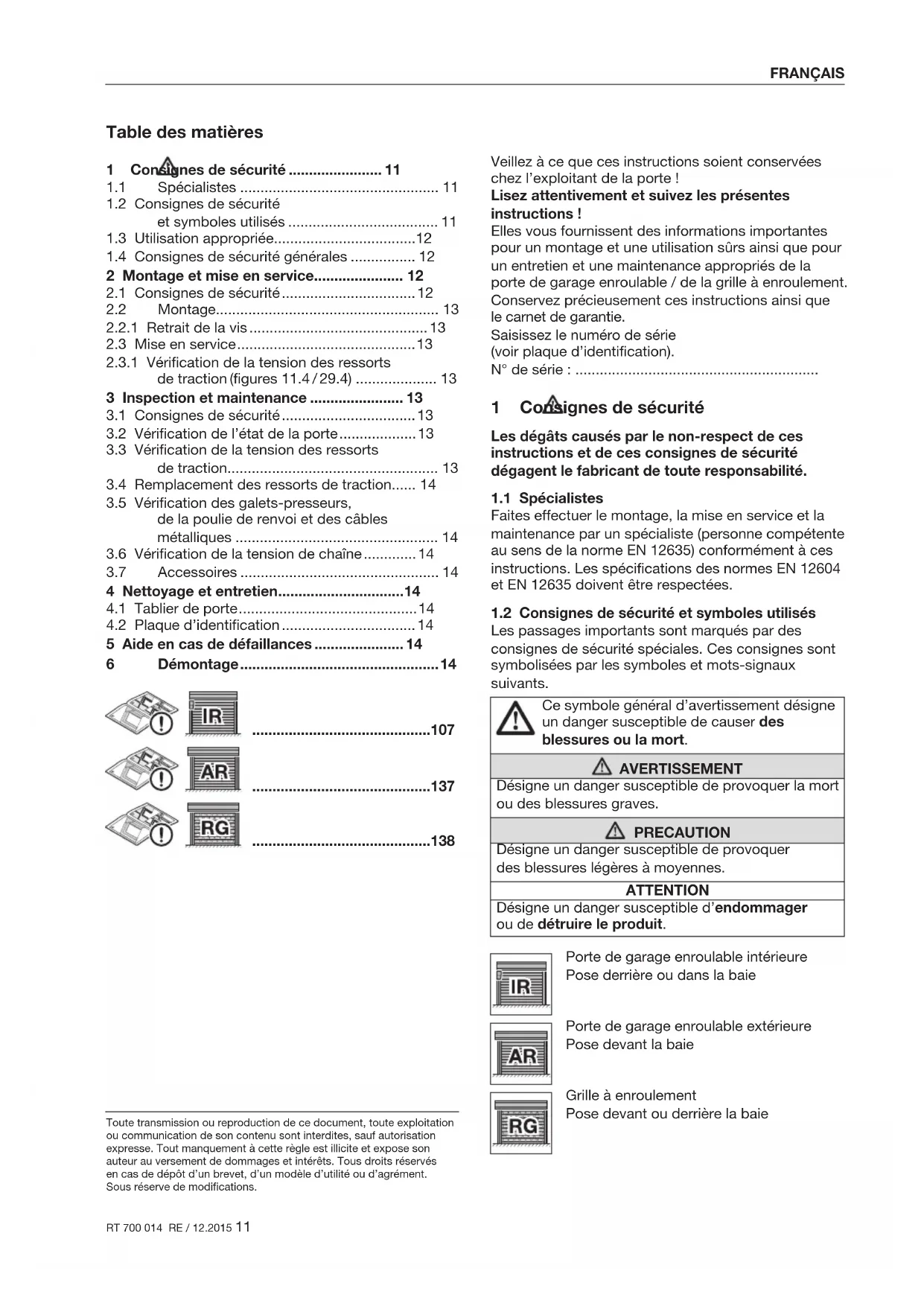

RT 700 084 RE / 12.2015 ENGLISHFR Porte de garage enroulable / Grille à enroulement Table des matières 1 Consignes de sécurité ....................... 11

1.1 Spécialistes ................................................. 11

1.2 Consignes de sécurité

et symboles utilisés ..................................... 11

1.3 Utilisation appropriée ................................... 12

1.4 Consignes de sécurité générales ................ 12

2 Montage et mise en service...................... 12

2.3.1 Vérification de la tension des ressorts

3.2 Vérification de l’état de la porte ................... 13

3.5 Vérification des galets-presseurs,

de la poulie de renvoi et des câbles métalliques .................................................. 14

3.6 Vérification de la tension de chaîne ............. 14

5 Aide en cas de défaillances ...................... 14 6 Démontage ................................................. 14 Veillez à ce que ces instructions soient conservées chez l’exploitant de la porte! Lisez attentivement et suivez les présentes instructions! Elles vous fournissent des informations importantes pour un montage et une utilisation sûrs ainsi que pour un entretien et une maintenance appropriés de la porte de garage enroulable / de la grille à enroulement. Conservez précieusement ces instructions ainsi que lecarnet de garantie. Saisissez le numéro de série (voirplaqued’identification). N° de série: ............................................................ 1 Consignes de sécurité Les dégâts causés par le non-respect de ces instructions et de ces consignes de sécurité dégagent le fabricant de toute responsabilité.

Faites effectuer le montage, la mise en service et la maintenance par un spécialiste (personne compétente au sens de la normeEN12635) conformément à ces instructions. Les spécifications des normes EN12604 et EN12635 doivent être respectées.

1.2 Consignes de sécurité et symboles utilisés

Les passages importants sont marqués par des consignes de sécurité spéciales. Ces consignes sont symbolisées par les symboles et mots-signaux suivants. Ce symbole général d’avertissement désigne un danger susceptible de causer des blessures ou la mort. AVERTISSEMENT Désigne un danger susceptible de provoquer la mort ou des blessures graves. PRECAUTION Désigne un danger susceptible de provoquer desblessures légères à moyennes. ATTENTION Désigne un danger susceptible d’endommager oude détruire le produit. Porte de garage enroulable intérieure Pose derrière ou dans la baie Porte de garage enroulable extérieure Pose devant la baie Grille à enroulement Pose devant ou derrière la baie Toute transmission ou reproduction de ce document, toute exploitation ou communication de son contenu sont interdites, sauf autorisation expresse. Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés encas de dépôt d’un brevet, d’un modèle d’utilité ou d’agrément. Sousréserve de modifications.

RT 700 014 RE / 12.2015 11 FRANÇAISRemarques importantes pour éviter lesdommages matériels Disposition ou procédure autorisée Disposition ou procédure interdite Voir partie texte (par ex. le paragraphe 2.2.1) Voir partie illustrée (par ex. fig.2.1) Voir instructions de montage séparées dela commande ou des éléments de commande électriques supplémentaires Risque de collision Motorisation verrouillée Motorisation déverrouillée Composants optionnels Vérification Serrage des vis à la main Serrage des vis à fond Encliquetage audible Retrait / Recyclage du composant / conditionnement

1.3 Utilisation appropriée

• La porte de garage enroulable est exclusivement prévue pour une utilisation privée. Si vous souhaitez utiliser la porte dans un cadre industriel, vérifiez au préalable que les prescriptions nationales et internationales en vigueur autorisent cet usage.

• La grille à enroulement est exclusivement prévue pour la fermeture d’ouvertures de passage dans les cadres privé et industriel. Les grilles à enroulement utilisées dans le domaine public et ne disposant que d’un seul dispositif de protection, par exemple un limiteur d’effort, ne doivent être commandées qu’en cas de contact visuel avec la grille et en outre être sécurisées par une cellule photoélectrique. Lagrille à enroulement doit être commandée par des personnes initiées.

• La porte de garage enroulable / grille à enroulement est destinée à l’usage extérieur. Elle s’ouvre et se ferme à la verticale.

• La porte de garage enroulable / grille à enroulement est prévue pour fonctionner avec une motorisation. La motorisation de porte de garage enroulable / grille à enroulement a été développée pour une utilisation en zone sèche. Respectez les instructions propres à la commande.

1.4 Consignes de sécurité générales

• Laissez toujours la zone de déplacement de laporte libre. Pendant la manœuvre de laporte, assurez-vous qu’aucune personne – en particulier des enfants – et qu’aucun objet nesetrouve dans la zone de déplacement delaporte.

• Ne soulevez jamais des objets et/ou des personnes accrochés à la porte.

• Ne modifiez et ne déposez aucuncomposant! Cela risquerait de mettre hors service des composants importants pour la sécurité. Utilisez exclusivement des pièces d’origine appropriées pour la porte degarage enroulable / grille à enroulement.

• Protégez la porte des produits agressifs ou décapants, tels que salpêtre dégagé par les briques ou le mortier, acides, bases, sel d’épandage, peintures et matériaux d’étanchéité agressifs.

• Veillez à un écoulement d’eau suffisant ainsi qu’à une aération (dessiccation) en partie basse des rails de guidage.

• Le fonctionnement de la porte peut être dangereux en cas de vent violent. 2 Montage et mise en service

2.1 Consignes de sécurité

AVERTISSEMENT Risque de blessure Un risque de blessure existe lors du montage. Observez les consignes suivantes:

Portez des lunettes de protection et des gants de protection.

RT 700 014 RE / 12.2015 FRANÇAIS▶ Vérifiez la compatibilité du matériel defixation fourni avec les impératifs architecturaux correspondants. Utilisez uniquement un matériel de fixation approprié.

Protégez la porte de toute chute. ATTENTION Endommagement du produit Observez les consignes suivantes:

Pendant les travaux de montage, protégez lescomposants de la porte, en particulier letablier de porte, des salissures et des dégradations.

Fixez les supports de console à la construction àl’aide de 2 vis par côté!

Fixez les rails de guidage à l’aide de 6 à 8 vis parcôté. Dans le cas contraire, la charge au vent indiquée sur la plaque d’identification n’est pasgarantie.

Porte de garage enroulable intérieure (IR) Il est possible de monter la porte de garage enroulable derrière ou dans la baie par l’intérieur (voirfigures1 à12). Porte de garage enroulable extérieure (AR) Il est possible de monter la porte de garage enroulable devant la baie par l’extérieur (voir figures20 à30). Grille à enroulement (RG) Il est possible de monter la grille à enroulement derrière la baie par l’intérieur ou devant la baie parl’extérieur (voir figures20 à 30). Afin d’assurer un montage simple et sûr, effectuez soigneusement toutes les étapes de montage! Toutes les dimensions dans la partie illustrée sont en mm.

Retirez la vis du roulement afin de compenser lalongueur de l’arbre octogonal.

2.3.1 Vérification de la tension des ressorts

Ouvrez la porte puis refermez-la jusqu’à lahauteur souhaitée. La porte doit s’arrêter, quelle que soit la position. PRECAUTION Tension des ressorts de traction En cas de maniement non conforme de la tension des ressorts de traction, celle-ci constitue un risque de blessure.

Faites exclusivement régler la tension des ressorts de traction par un spécialiste conformément aux figures10.6 / 28.6.

Une fois le réglage de la tension des ressorts de traction effectué, protégez les supports-ressorts àl’aide de goupilles. Si la porte s’abaisse violemment:

Augmentez la tension des ressorts de traction. Si la porte se relève nettement:

Diminuez la tension des ressorts de traction. Effectuez un trajet d’essai et vérifiez la porte conformément au chapitre3, Inspection et maintenance. Un montage et une vérification professionnels assurent un déplacement aisé, un fonctionnement sûret une manœuvre simple de la porte de garage enroulable / grille à enroulement. La grille àenroulement doit être commandée par des personnes initiées. 3 Inspection et maintenance

3.1 Consignes de sécurité

Faites effectuer les travaux d’inspection et de maintenance tous les ans minimum par un spécialiste conformément à ces instructions. AVERTISSEMENT Mouvement de porte La zone de mouvement de la porte constitue un risque de blessure.

Pendant la manœuvre de la porte, assurez-vous qu’aucune personne, en particulier des enfants, et qu’aucun objet ne se trouve dans lazone de déplacement de la porte.

Mettez la motorisation et la commande horstension.

Les composants fonctionnels, en particulier les composants relatifs à la sécurité, ne doivent être remplacés que par des spécialistes.

Déverrouillage rapide— Par un contrôle visuel, vérifiez l’absence de fissures et d’endommagements des ressorts de traction etdes câbles métalliques, avant de débrayer ledéverrouillage rapide.

3.2 Vérification de l’état de la porte

Effectuez un contrôle visuel de l’état général de laporte, de tous les composants ainsi que des dispositifs de sécurité et vérifiez que tous ceux-ci sont complets, en état et fonctionnent.

Contrôlez le serrage de tous les points de fixation. Au besoin, resserrez les vis.

3.3 Vérification de la tension des ressorts

detraction Voir chapitre 2, Montage et mise en service. RT 700 014 RE / 12.2015 13 FRANÇAIS3.4 Remplacement des ressorts de traction

Faites remplacer les ressorts de traction de laporte par un spécialiste après environ 20000manœuvres de porte. Cela est nécessaire en cas de: Manœuvres deporte parjour Intervalle Jusqu’à 5 Tous les 12ans 6 – 10 Tous les 7ans 11 – 15 Tous les 4ans 16 – 35 Tous les 2ans Plus de 35 Tous les ans

3.5 Vérification des galets-presseurs, de la

poulie de renvoi et des câbles métalliques

Nettoyez les galets-presseurs, la poulie de renvoi et les écrous.

Vérifiez l’état d’usure des galets. En cas d’usure prononcée ou d’endommagement des galets, faites-les remplacer par un spécialiste.

Huilez l’écrou de la poulie de renvoi avec une goutte d’huile de lubrification usuelle (voirfigures10.3 / 28.3).

Vérifiez l’absence de fissures ou d’endommagements des câbles de traction. Faites remplacer les câbles de traction défectueux par un spécialiste.

3.6 Vérification de la tension de chaîne

Contrôlez la tension de la chaîne conformément aux figures5.2 / 12.4 / 23.1. Au besoin, réglez-la en alignant la motorisation.

• Utilisez exclusivement des pièces d’origine appropriées pour la porte de garage enroulable / grille à enroulement afin de garantir leniveau élevé de qualité, de sécurité, de fiabilité etde longévité.

• Un set de compensation pour le montage estdisponible en option. 4 Nettoyage et entretien La construction de la porte de garage enroulable / grille à enroulement est conforme aux techniques lesplus modernes. Les marques depression etd’abrasion, en particulier sur les profilés supérieurs, sont inévitables de par le type deconstruction. Cesmarques ne constituent enaucun cas un motif deréclamation.

Pour éviter une abrasion accélérée, enlevezrégulièrement les salissures.

4.1 Tablier de porte

Nettoyez les surfaces de porte à l’eau claire, avec une éponge souple et un produit nettoyant neutre non décapant.

Nettoyez la plaque d’identification. La plaque doit toujours être lisible. 5 Aide en cas de défaillances En cas de déplacement difficile et d’autres dysfonctionnements:

Vérifiez tous les composants fonctionnels. Cefaisant, observez le chapitre3, Inspection et maintenance.

En cas d’incertitudes, veuillez vous adresser àunspécialiste. 6 Démontage La porte doit être démontée par un spécialiste et éliminée de manière appropriée.
