BEDIENUNGSANLEITUNG RollMatic Hormann

Anleitung für Montage, Betrieb und Wartung Garagen-Rolltor / Rollgitter

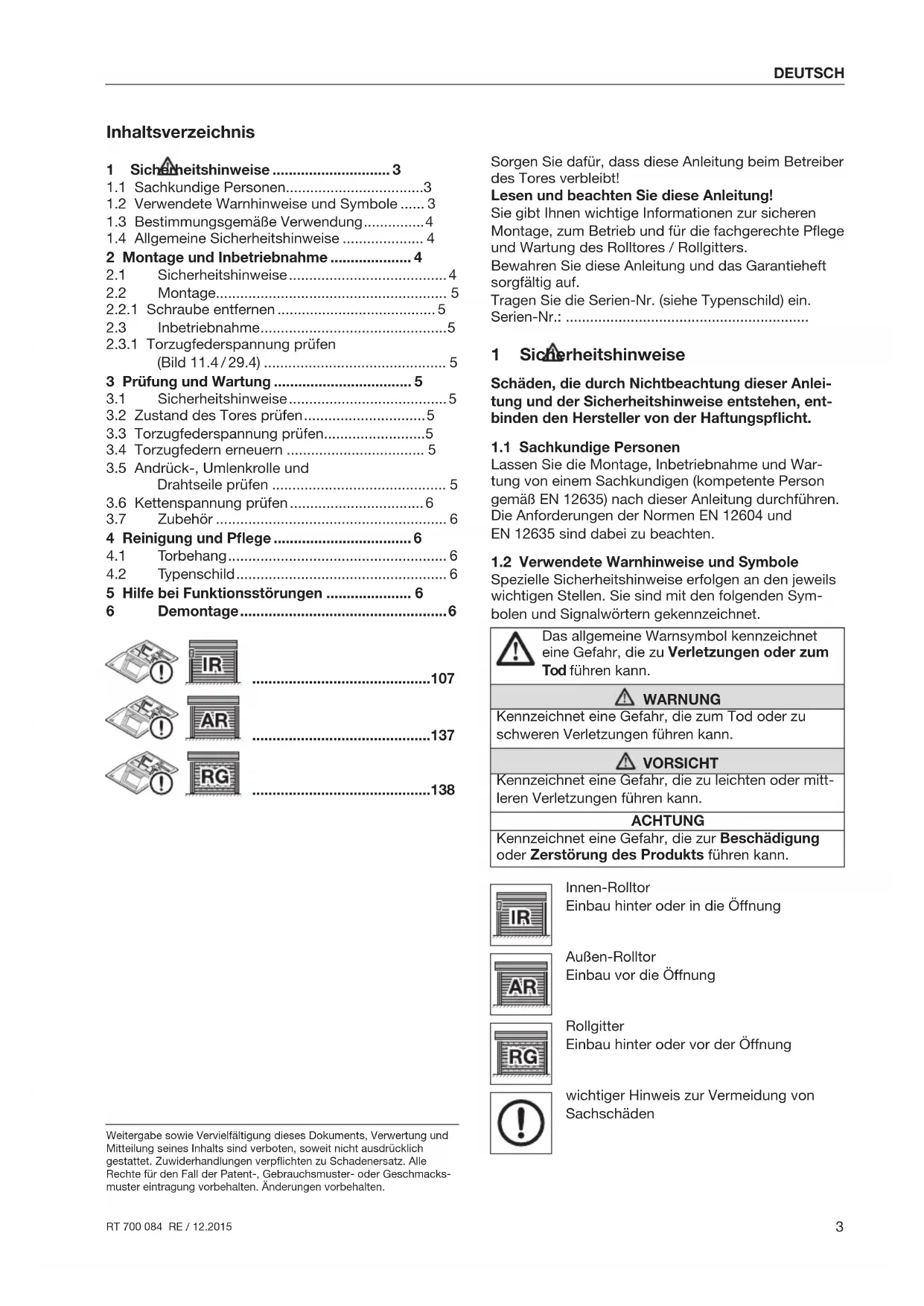

1.2 Verwendete Warnhinweise und Symbole ...... 3

1.3 Bestimmungsgemäße Verwendung ............... 4

1.4 Allgemeine Sicherheitshinweise .................... 4

2 Montage und Inbetriebnahme .................... 4

2.3.1 Torzugfederspannung prüfen

3.5 Andrück-, Umlenkrolle und

5 Hilfe bei Funktionsstörungen ..................... 6 6 Demontage ................................................... 6 Sorgen Sie dafür, dass diese Anleitung beim Betreiber des Tores verbleibt! Lesen und beachten Sie diese Anleitung! Sie gibt Ihnen wichtige Informationen zur sicheren Montage, zum Betrieb und für die fachgerechte Pflege und Wartung des Rolltores / Rollgitters. Bewahren Sie diese Anleitung und das Garantieheft sorgfältig auf. Tragen Sie die Serien-Nr. (siehe Typenschild) ein. Serien-Nr.: ............................................................ 1 Sicherheitshinweise Schäden, die durch Nichtbeachtung dieser Anlei- tung und der Sicherheitshinweise entstehen, ent- binden den Hersteller von der Haftungspflicht.

1.1 Sachkundige Personen

Lassen Sie die Montage, Inbetriebnahme und War- tung von einem Sachkundigen (kompetente Person gemäß EN 12635) nach dieser Anleitung durchführen. Die Anforderungen der Normen EN12604 und EN12635 sind dabei zu beachten.

1.2 Verwendete Warnhinweise und Symbole

Spezielle Sicherheitshinweise erfolgen an den jeweils wichtigen Stellen. Sie sind mit den folgenden Sym- bolen und Signalwörtern gekennzeichnet. Das allgemeine Warnsymbol kennzeichnet eine Gefahr, die zu Verletzungen oder zum Tod führen kann. WARNUNG Kennzeichnet eine Gefahr, die zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Kennzeichnet eine Gefahr, die zu leichten oder mitt- leren Verletzungen führen kann. ACHTUNG Kennzeichnet eine Gefahr, die zur Beschädigung oder Zerstörung des Produkts führen kann. Innen-Rolltor Einbau hinter oder in die Öffnung Außen-Rolltor Einbau vor die Öffnung Rollgitter Einbau hinter oder vor der Öffnung wichtiger Hinweis zur Vermeidung von Sachschäden Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacks- muster eintragung vorbehalten. Änderungen vorbehalten.

DEUTSCHzulässige Anordnung oder Tätigkeit unzulässige Anordnung oder Tätigkeit siehe Textteil (z.B. Punkt 2.2.1) Siehe Bildteil (z.B. Bild 2.1) siehe gesonderte Montageanleitung der Steuerung bzw. der zusätzlichen elektri- schen Bedienelemente Stoßgefahr Antrieb verriegelt Antrieb entriegelt optionale Bauteile prüfen Verschraubung handfest anziehen Verschraubung fest anziehen hörbares Einrasten Bauteil / Verpackung entfernen / recyceln

1.3 Bestimmungsgemäße Verwendung

• Das Garagen-Rolltor ist ausschließlich für die pri- vate Nutzung vorgesehen. Wenn Sie das Tor im gewerblichen Bereich einsetzen wollen, prüfen Sie vorher, ob die gültigen nationalen und internatio- nalen Vorschriften diese Nutzung zulassen.

• Das Rollgitter ist ausschließlich für den Verschluss von Durchgangsöffnungen im gewerblichen und privaten Bereich vorgesehen. Rollgitter, die sich im öffentlichen Bereich befinden und nur über eine Schutzeinrichtung z.B. Kraftbegrenzung verfügen, dürfen nur mit Sicht zum Tor betrieben werden und müssen zusätzlich mit einer Lichtschranke gesi- chert werden. Die Bedienung des Rollgitters muss durch unterwiesene Personen erfolgen.

• Das Rolltor / Rollgitter ist für den Außeneinsatz geeignet, es öffnet und schließt senkrecht.

• Das Rolltor / Rollgitter ist für den Betrieb mit einem Antrieb vorgesehen. Der Rolltorantrieb / Rollgitter- antrieb ist für den Betrieb in trockenen Räumen konstruiert. Beachten Sie die separate Anleitung der Steuerung.

1.4 Allgemeine Sicherheitshinweise

• Halten Sie den Bewegungsbereich des Tores immer frei. Stellen Sie sicher, dass sich während der Tor- betätigung keine Personen, insbesondere Kinder oder Gegenstände im Bewegungsbereich des Tores befinden.

• Heben Sie niemals Gegenstände und / oder Personen mit dem Tor an.

• Ändern oder entfernen Sie keine Bauteile! Sie könnten dadurch wichtige Sicherheitsbauteile außer Funktion setzen. Verwenden Sie ausschließlich auf das Rolltor / Rollgitter abgestimmte Originalteile.

• Schützen Sie das Tor vor aggressiven und ätzenden Mitteln, wie z.B. Salpeterreaktionen aus Steinen oder Mörtel, Säuren, Laugen, Streusalz, aggressiv wirkende Anstrichstoffe oder Dichtungsmaterial.

• Sorgen Sie für ausreichenden Wasserablauf und für Belüftung (Trocknung) im unteren Bereich der Füh- rungsschienen.

• Der Betrieb des Tores unter Windeinwirkung kann gefährlich sein. 2 Montage und Inbetriebnahme

2.1 Sicherheitshinweise

WARNUNG Verletzungsgefahr Bei der Montage besteht Verletzungsgefahr. Beachten Sie folgende Anweisungen:

Tragen Sie Schutzbrille und Schutzhand- schuhe.

Prüfen Sie die Eignung der mitgelieferten Befestigungsmittel entsprechend der baulichen Gegebenheiten. Verwenden Sie nur geeignete Befestigungsmittel.

Sichern Sie das Tor gegen Umfallen ab.

RT 700 084 RE / 12.2015 DEUTSCHACHTUNG Produktbeschädigung Beachten Sie folgende Anweisungen:

Schützen Sie die Bauteile des Tores, insbeson- dere den Torbehang, während der Montage vor Verschmutzungen und Beschädigungen.

Befestigen Sie die Konsolenhalter mit 2Schrauben je Seite am Baukörper!

Befestigen Sie die Führungsschienen mit 6 bzw. 8Schrauben je Seite. Die auf dem Typenschildan- gegebene Windlast, kann sonst nicht gewähr- leistet werden.

Innen-Rolltor (IR) Das Rolltor kann von innen hinter die Öffnung oder in die Öffnung eingebaut werden (sieheBild1bisBild12). Außen-Rolltor (AR) Das Rolltor wird von außen vor die Öffnung eingebaut (siehe Bild20 bis Bild30). Rollgitter (RG) Das Rollgitter kann von innen hinter die Öffnung oder von außen vor die Öffnung eingebaut werden (sieheBild 20 bis Bild30). Für eine einfache und sichere Montage führen Sie die Arbeitsschritte sorgfältig durch! Alle Maßangaben im Bildteil in mm.

2.2.1 Schraube entfernen

Entfernen Sie die Schraube aus dem Lagereinsatz zum Längenausgleich der Achtkantwelle.

2.3.1 Torzugfederspannung prüfen

Öffnen Sie das Tor und schließen Sie es wieder bis auf eine beliebige Höhe. Das Tor muss sich in jeder Postion halten. VORSICHT Torzugfederspannung Durch die Torzugfederspannung besteht bei unsach- gemäßem Umgang Verletzungsgefahr.

Lassen Sie die Torzugfederspannung nur von einem Sachkundigen nach Bild10.6 / 28.6 ein- stellen.

Sichern Sie nach dem Einstellen der Zugfeder- spannung die Federhalter mit den Federsteckern. Wenn das Tor deutlich nach unten absackt:

Erhöhen Sie die Zugfederspannung. Wenn das Tor deutlich nach oben zieht:

Senken Sie die Zugfederspannung. Führen Sie einen Probelauf durch und überprüfen Sie das Tor entsprechend dem Kapitel 3, Prüfung und Wartung. Sachkundig montiert und geprüft ist das Rolltor / Roll- gitter leichtgängig, funktionssicher und einfach zu bedienen. Die Bedienung des Rollgitters muss durch unterwiesene Personen erfolgen. 3 Prüfung und Wartung

3.1 Sicherheitshinweise

Lassen Sie Prüf- und Wartungsarbeiten mindestens einmal jährlich von einem Sachkundigen nach dieser Anleitung durchführen. WARNUNG Torbewegung Im Bewegungsbereich des Tores besteht Verlet- zungsgefahr.

Stellen Sie sicher, dass sich während der Torbetäti- gung keine Personen, insbesondere Kinder, oder Gegenstände im Bewegungsbereich des Tores befinden.

Schalten Sie den Antrieb und die Steuerung spannungsfrei.

Funktionsteile, insbesondere Sicherheitsbauteile dürfen nur von Sachkundigen ausgetauscht werden.

Schnellentriegelung — Prüfen Sie durch Sicht- kontrolle die Torzugfedern und Drahtseile auf Bruchstellen oder Beschädigungen, bevor Sie die Schnellentriegelung auskuppeln.

3.2 Zustand des Tores prüfen

Prüfen Sie durch Sichtkontrolle den Allgemeinzu- stand des Tores, alle Bauteile und Sicherheitsein- richtungen auf Vollständigkeit, Zustand und Wirk- samkeit.

Kontrollieren Sie alle Befestigungspunkte auf festen Sitz. Ziehen Sie bei Bedarf die Schrauben fest.

3.3 Torzugfederspannung prüfen

Siehe Kapitel 2, Montage und Inbetriebnahme.

3.4 Torzugfedern erneuern

Lassen Sie die Torzugfedern nach ca.20000 Torbe- tätigungen durch einen Sachkundigen erneuern. Dies ist erforderlich bei circa: Torbetätigungen pro Tag Zeitraum bis zu 5 alle 12 Jahre 6 – 10 alle 7 Jahre 11 – 15 alle 4 Jahre 16 – 35 alle 2 Jahre über 35 jährlich

3.5 Andrück-, Umlenkrolle und Drahtseile

Reinigen Sie die Andrückrollen, die Umlenkrolle und den Bolzen.

Prüfen Sie die Rollen auf Verschleiß. Lassen Sie die Rollen bei starker Abnutzung oder Beschädigung durch einen Sachkundigen ersetzen. RT 700 084 RE / 12.2015

DEUTSCH▶ Ölen Sie den Bolzen der Umlenkrolle mit einem Tropfen handelsüblichen Schmieröl (sieheBild10.3 / 28.3).

Prüfen Sie die Drahtseile auf Bruchstellen oder Beschädigungen. Lassen Sie schadhafte Drahtseile durch einen Sachkundigen ersetzen.

3.6 Kettenspannung prüfen

Kontrollieren Sie die Kettenspannung nach dem Bild5.2 / 12.4 / 23.1. Stellen Sie bei Bedarf die Kettenspannung mit Ausrichtung des Antriebes ein.

• Verwenden Sie ausschließlich auf das Rolltor / Roll- gitter abgestimmte Originalteile, um das hohe Leis- tungsniveau an Qualität, Sicherheit, Zuverlässigkeit und Langlebigkeit sicherzustellen.

• Sie erhalten das Montage-Ausgleichsset optional. 4 Reinigung und Pflege Die Konstruktion des Rolltores / Rollgitters entspricht dem heutigen Stand der Technik. Druckstellen und Abrieb, insbesondere an den oberen Profilen, sind bauartbedingt und unvermeidbar. Diese sind kein Grund zur Reklamation.

Entfernen Sie regelmäßig Verschmutzungen, um erhöhten Abrieb zu vermeiden.

Reinigen Sie die Torflächen mit klarem Wasser, einem weichen Schwamm und einem neutralen, nichtscheuernden Reinigungsmittel.

Reinigen Sie das Typenschild. Es sollte immer deutlich lesbar sein. 5 Hilfe bei Funktionsstörungen Bei Schwergängigkeit oder anderen Störungen:

Überprüfen Sie alle Funktionsteile. Beachten Sie hierfür das Kapitel 3, Prüfung und Wartung.

Bei Unklarheiten wenden Sie sich bitte an einen Sachkundigen. 6 Demontage Lassen Sie das Tor von einem Sachkundigen demontieren und fachgerecht entsorgen.
