BEDIENUNGSANLEITUNG N80 Hormann

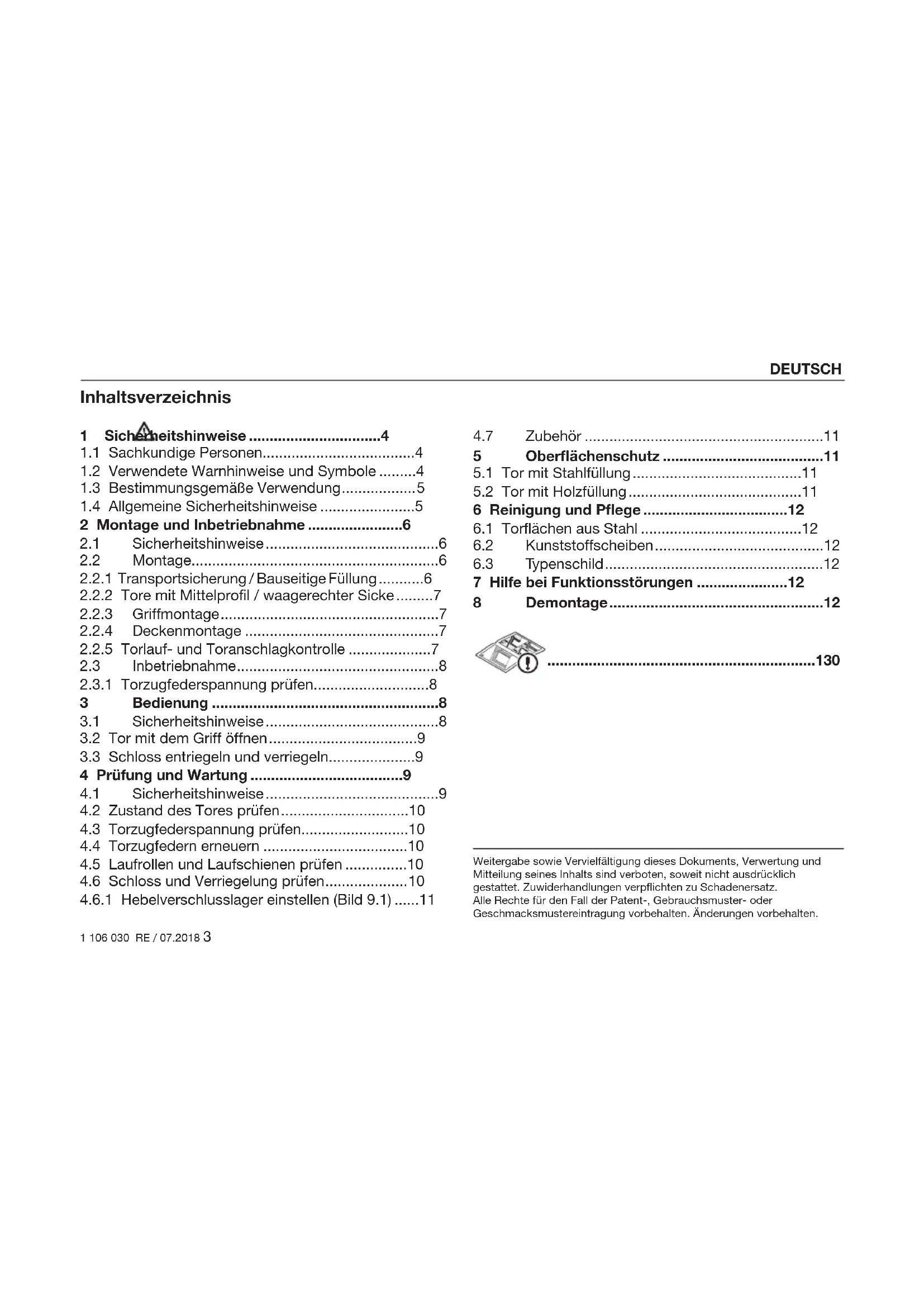

Anleitung für Montage, Betrieb und Wartung Garagen-Schwingtor

1.2 Verwendete Warnhinweise und Symbole .........4

1.3 Bestimmungsgemäße Verwendung .................. 5

1.4 Allgemeine Sicherheitshinweise .......................5

2 Montage und Inbetriebnahme .......................6

2.2.1 Transportsicherung / Bauseitige Füllung ...........6

2.2.2 Tore mit Mittelprofil / waagerechter Sicke .........7

3.2 Tor mit dem Griff öffnen ....................................9

3.3 Schloss entriegeln und verriegeln.....................9

4 Prüfung und Wartung .....................................9

4.5 Laufrollen und Laufschienen prüfen ...............10

4.6 Schloss und Verriegelung prüfen .................... 10

4.6.1 Hebelverschlusslager einstellen (Bild 9.1) ......11

5.1 Tor mit Stahlfüllung .........................................11

5.2 Tor mit Holzfüllung ..........................................11

7 Hilfe bei Funktionsstörungen ......................12 8 Demontage ....................................................12

Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Änderungen vorbehalten. DEUTSCH4 1 106 030 RE / 07.2018 Sorgen Sie dafür, dass diese Anleitung beim Betreiber des Tores verbleibt! Lesen und beachten Sie diese Anleitung! Sie gibt Ihnen wichtige Informationen zur sicheren Mon- tage, zum Betrieb und für die fachgerechte Pflege und Wartung des Garagentores. Bewahren Sie diese Anleitung und das Garantieheft sorgfältig auf. Tragen Sie die Serien-Nr. (siehe Typenschild) ein. Serien-Nr.: ............................................................ 1 Sicherheitshinweise Schäden, die durch Nichtbeachtung dieser Anlei- tung und der Sicherheitshinweise entstehen, ent- binden den Hersteller von der Haftungspflicht.

1.1 Sachkundige Personen

Lassen Sie die Montage, Inbetriebnahme und Wartung von einem Sachkundigen (kompetente Person gemäß EN 12635) nach dieser Anleitung durchführen. Die Anforderungen der Normen EN12604 und EN12635 sind dabei zu beachten.

1.2 Verwendete Warnhinweise und Symbole

Spezielle Sicherheitshinweise erfolgen an den jeweils wichtigen Stellen. Sie sind mit den folgenden Symbolen und Signalwörtern gekennzeichnet. Das allgemeine Warnsymbol kennzeichnet eine Gefahr, die zu Verletzungen oder zum Tod führen kann. WARNUNG Kennzeichnet eine Gefahr, die zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Kennzeichnet eine Gefahr, die zu leichten oder mitt- leren Verletzungen führen kann. ACHTUNG Kennzeichnet eine Gefahr, die zur Beschädigung oder Zerstörung des Produkts führen kann. wichtiger Hinweis zur Vermeidung von Sachschäden zulässige Anordnung oder Tätigkeit unzulässige Anordnung oder Tätigkeit DEUTSCH1 106 030 RE / 07.2018 5 siehe Textteil (z.B. Punkt 2.2.1) prüfen Bauteil langsam Bauteil / Verpackung entsorgen / recyceln

1.3 Bestimmungsgemäße Verwendung

• Das Garagentor ist ausschließlich für die private Nut- zung vorgesehen. Wenn Sie das Tor im gewerblichen Bereich einsetzen wollen, prüfen Sie vorher, ob die gültigen nationalen und internationalen Vorschriften diese Nutzung zulassen.

• Das Garagentor ist für den Außeneinsatz geeignet, es schwenkt nach außen und öffnet nach oben.

• Bei Toren ohne unteren AnschlagwinkelUA ist die Klasse für Wasserdichtheit0.

• Das Garagentor kann handbetätigt oder mit einem Antrieb ausgerüstet werden.

1.4 Allgemeine Sicherheitshinweise

• Halten Sie den Schwenk- und Öffnungsbereich des Tores immer frei. Stellen Sie sicher, dass sich wäh- rend der Torbetätigung keine Personen, insbesondere Kinder oder Gegenstände im Bewegungsbereich des Tores befinden.

• Bringen Sie keine zusätzlichen fremden Bauteile an! Die Zugfedern sind auf das Torblattgewicht abge- stimmt. Zusätzliche Bauteile können die Federn über- lasten.

• Ändern oder entfernen Sie keine Bauteile! Sie könnten dadurch wichtige Sicherheitsbauteile außer Funktion setzen. Verwenden Sie ausschließlich auf das Garagentor abgestimmte Originalteile.

• Schützen Sie das Tor vor aggressiven und ätzenden Mitteln, wie z.B. Salpeterreaktionen aus Steinen oder Mörtel, Säuren, Laugen, Streusalz, aggressiv wir- kende Anstrichstoffe oder Dichtungsmaterial.

• Sorgen Sie für ausreichenden Wasserablauf und für Belüftung (Trocknung) im unteren Bereich der Rah- menseitenteile und des unteren Anschlagwinkels.

• Der Betrieb des Tores unter Windeinwirkung kann gefährlich sein. DEUTSCH6 1 106 030 RE / 07.2018 2 Montage und Inbetriebnahme

2.1 Sicherheitshinweise

WARNUNG Verletzungsgefahr Bei der Montage besteht Verletzungsgefahr. Beachten Sie folgende Anweisungen:

Tragen Sie Schutzbrille und Schutzhand- schuhe.

Sichern Sie das Tor gegen Umfallen ab.

Stützen Sie die Laufschiene sicher ab.

Sichern Sie das Torblatt gegen Absturz ab.

Montieren Sie alle mitgelieferten Befesti- gungen gemäß der Montageanleitung! ACHTUNG Produktbeschädigung Beachten Sie folgende Anweisungen:

Verwenden Sie dem Mauerwerk entsprechende Dübel, Scheiben und Schrauben.

Schützen Sie Torzarge mit Lagerbock und Torblatt während der Montagearbeiten vor Bohrstaub.

Bauen Sie das Tor mit Holzfüllung nur in trockene Garagen ein.

Das Garagentor kann von innen hinter die Öffnung oder in die Öffnung eingebaut werden. Das Garagentor kann mit unterem oder ohne unteren AnschlagwinkelUA eingebaut werden. Verwenden Sie den Zargenfußwinkel ZFW Art.-Nr.1562012, wenn Sie das Tor ohne unteren Anschlagwinkel UA einbauen wollen. Alle Maßangaben im Bildteil in mm.

2.2.1 Transportsicherung / Bauseitige Füllung

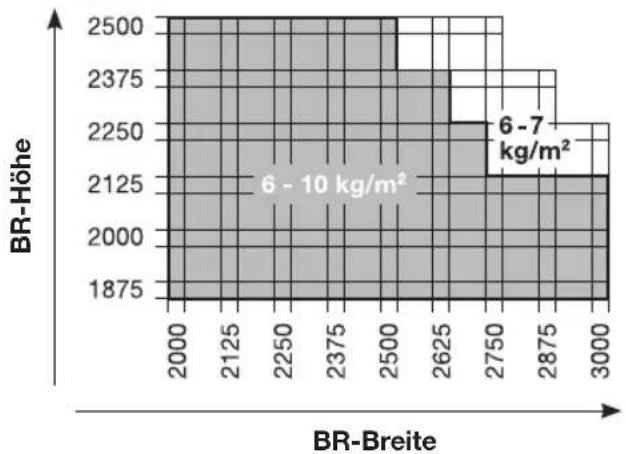

WARNUNG Torzugfeder steht unter Spannung Beachten Sie folgende Anweisungen, um Verlet- zungen zu vermeiden.

Bringen Sie zuerst die Füllung an und entfernen Sie danach die Transportsicherung, damit das Tor nicht hochschnellt.

Beachten Sie das maximal zulässige Füllungsge- wicht.

Beachten Sie das maximale Füllungsgewicht von 7kg/m

für Tore mit integ rierter Schlupftür, um die Federn nicht zu überlasten. DEUTSCH1 106 030 RE / 07.2018 7 Maximal zulässiges Füllungsgewicht bei bauseitiger Füllung: BR-Höhe BR-Breite Füllung im Rahmen Ganzverkleidung Bauseitige Füllung siehe auch Ergänzung zur Anleitung.

2.2.2 Tore mit Mittelprofil / waagerechter Sicke

Die Distanzbuchse mit Vierkantloch wird nur bei Toren mit Mittelprofil oder waagerechter Sicke eingesetzt.

• Wählen Sie immer die Stifteinstellung (a, b oder c) mit der größtmöglichen Führung für den Innengriff.

• Kürzen Sie den Zapfen von Teil

, wenn das MaßA unter 36mm ist.

VORSICHT Überstehender Anker Bei der Deckenmontage ohne ausreichende Kopffrei- heit besteht Verletzungsgefahr.

Kürzen Sie bei Bedarf den Anker bündig mit der Unterkante der Laufschiene.

2.2.5 Torlauf- und Toranschlagkontrolle

Kontrollieren Sie den Torlauf und den Toranschlag. Für einen einwandfreien Torlauf müssen die Diagonal- maße a und b gleich sein und die Gummipuffer in End- stellung beidseitig am hinteren Verbindungswinkel anschlagen. Für eine einfache und sichere Montage führen Sie die Arbeitsschritte sorgfältig durch! DEUTSCH8 1 106 030 RE / 07.2018

2.3.1 Torzugfederspannung prüfen

Öffnen Sie das Tor auf halbe Höhe. Das Tor muss sich in dieser Position halten. WARNUNG Torzugfederspannung Durch die hohe Torzugfederspannung besteht bei unsachgemäßem Umgang Verletzungsgefahr.

Lassen Sie die Torzugfederspannung nur bei geöff- netem und gesichertem Tor von einem Sachkun- digen nach Bild8.3 einstellen.

Sichern Sie nach dem Einstellen der Zugfederspan- nung die Federhalter mit den Federsteckern. Wenn das Tor deutlich nach unten absackt:

Erhöhen Sie die Zugfederspannung. Wenn das Tor deutlich nach oben zieht:

Senken Sie die Zugfederspannung. Führen Sie einen Probelauf durch und überprüfen Siedas Tor entsprechend dem Kapitel Prüfung und Wartung. Sachkundig montiert und geprüft ist das Garagentor leichtgängig, funktionssicher und einfach zu bedienen. 3 Bedienung

3.1 Sicherheitshinweise

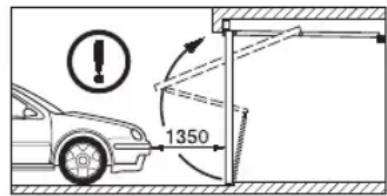

WARNUNG Torbewegung Im Schwenk- und Öffnungsbereich des Tores besteht Verletzungsgefahr.

Stellen Sie sicher, dass sich während der Torbetäti- gung keine Personen, insbesondere Kinder oder Gegenstände im Bewegungsbereich des Tores befinden.

Halten Sie einen Sicherheitsabstand von 1350mm vor dem Tor ein. Öffnen und Schließen Durch falsches Öffnen oder Schließen besteht Verlet- zungsgefahr. Öffnen von Hand:

Öffnen Sie das Tor ausschließlich mit dem Außen- griff oder Innengriff, keinesfalls am Hebelarm oder mit der Seilglocke. DEUTSCH1 106 030 RE / 07.2018 9

Schieben Sie das Tor immer bis in die Endstellung und warten Sie ab, bis das Tor still steht. Schließen von Hand:

Schließen Sie das Tor ausschließlich mit dem Außengriff, Innengriff oder mit der Seilglocke, kei- nesfalls am Hebelarm!

Achten Sie darauf, dass die Verriegelung einrastet.

3.2 Tor mit dem Griff öffnen

Das mit Handgriff geschlossene Tor ist nicht verriegelt. Verwenden Sie zum Verriegeln Schlüssel oder Sicherungsstift. Von außen öffnen:

Drehen Sie den Griff eine 1/4Drehung nach rechts. Von innen öffnen:

Drehen Sie den Griff eine 1/4Drehung nach links.

3.3 Schloss entriegeln und verriegeln

Von außen mit dem Schlüssel und von innen mit dem Sicherungsstift. Von außen entriegeln:

Drehen Sie den Schlüssel eine ganze Drehung nach rechts und ziehen Sie den Schlüssel ab. Von außen verriegeln:

Drehen Sie den Schlüssel eine ganze Drehung nach links und ziehen Sie den Schlüssel ab. Von außen entriegeln – selbstverriegelnd:

1. Drehen Sie den Schlüssel eine 1/2 Drehung nach

rechts und öffnen Sie das Tor leicht.

2. Drehen Sie den Schlüssel wieder in die Ausgangspo-

sition zurück und ziehen Sie den Schlüssel ab. Das Schloss ist nach dem Schließen des Tores wieder verriegelt. Von innen entriegeln:

Schieben Sie den Sicherungsstift nach links. Mit dieser Entriegelung können Sie das Tor anschlie- ßend ohne Schlüssel öffnen. Von innen verriegeln:

Schieben Sie den Sicherungsstift nach rechts. HINWEIS:

• Beachten Sie bei Toren mit Antrieb die Bedienungs- hinweise des Antriebherstellers.

• Bei Stahl-Sicke-Toren mit Lüftungsöffnungen ist die Verriegelung waagerecht mit nicht federnden Stangen. Der Sicherungsstift ist zum Einbruchschutz verdeckt. 4 Prüfung und Wartung

4.1 Sicherheitshinweise

Lassen Sie Prüf- und Wartungsarbeiten mindestens einmal jährlich von einem Sachkundigen nach dieser Anleitung durchführen. DEUTSCH10 1 106 030 RE / 07.2018 WARNUNG Torbewegung Im Schwenk- und Öffnungsbereich des Tores besteht Verletzungsgefahr.

Stellen Sie sicher, dass sich während der Torbetäti- gung keine Personen, insbesondere Kinder oder Gegenstände im Bewegungsbereich des Tores befinden.

Funktionsteile, insbesondere Sicherheitsbauteile dürfen nur von Sachkundigen ausgetauscht werden.

4.2 Zustand des Tores prüfen

Prüfen Sie durch Sichtkontrolle den Allgemeinzu- stand des Tores, alle Bauteile und Sicherheitseinrich- tungen auf Vollständigkeit, Zustand und Wirksamkeit.

Kontrollieren Sie alle Befestigungspunkte auf festen Sitz. Ziehen Sie bei Bedarf die Schrauben fest.

Ölen Sie alle Drehpunkte mit einem handelsüblichen Schmieröl. Verwenden Sie kein Fett.

4.3 Torzugfederspannung prüfen

Siehe Kapitel Montage und Inbetriebnahme.

4.4 Torzugfedern erneuern

Lassen Sie die Torzugfedern nach ca.25000 Torbe- tätigungen durch einen Sachkundigen erneuern. Dies ist erforderlich bei circa: Torbetätigungen pro Tag Zeitraum bis zu 5 alle 15 Jahre 6 – 10 alle 8 Jahre 11 – 20 alle 4 Jahre 21 – 40 alle 2 Jahre über 40 jährlich VORSICHT Ausgelängte Torzugfeder Verletzungsgefahr durch eine ausgelängte Torzug- feder – der Windungsabstand ist ungleichmäßig.

Lassen Sie die Torzugfeder sofort von einem Sach- kundigen ersetzen.

4.5 Laufrollen und Laufschienen prüfen

Reinigen Sie die Laufschienen. Nicht fetten!

Prüfen Sie die Laufrollen auf Verschleiß. Lassen Sie die Laufrollen bei starker Abnutzung oder Beschädi- gung durch einen Sachkundigen ersetzen.

4.6 Schloss und Verriegelung prüfen

ACHTUNG Pflegemittel Nicht geeignete Pflegemittel können zu Beschädi- gungen führen. DEUTSCH1 106 030 RE / 07.2018 11

Verwenden Sie nur spezielle Pflegemittel für Profil- zylinder aus dem Fachhandel. Verwenden Sie kein Öl oder Grafit.

Ölen Sie die Verriegelung-Drehfalle mit einem han- delsüblichen Schmieröl. Verwenden Sie kein Fett. Überprüfen Sie die Verriegelung nach Bild1.2 und stellen Sie diese bei Bedarf ein.

4.6.1 Hebelverschlusslager einstellen (Bild 9.1)

Das Hebelverschlusslager ist bereits fur den Normalfall eingestellt. Bei Ungenauigkeiten am Baukorper:

Losen Sie die Muttern, verschieben Sie das Hebel- verschlusslager in Pfeilrichtung und ziehen Sie die Muttern wieder fest.

• Verwenden Sie ausschließlich auf das Garagentor abgestimmte Originalteile, um das hohe Leistungsni- veau an Qualität, Sicherheit, Zuverlässigkeit und Langlebigkeit sicherzustellen.

• Verwenden Sie nur einen für das Garagentor zugelas- senen Antrieb nach EN 13241-1. Beachten Sie dabei die separaten Anweisungen zur Montage und Bedie- nung des Antriebherstellers. Setzen Sie beide Dreh- fallen außer Betrieb.

• Verwenden Sie das Verriegelungsset für Schwingtore, wenn Sie die Funktion der Drehfallen auch beim Betrieb eines Garagentorantriebes wünschen. 5 Oberflächenschutz

5.1 Tor mit Stahlfüllung

Das Torblatt ist aus verzinktem Material und polyester- pulvergrundbeschichtet. Kratzer oder kleinere Beschä- digungen sind kein Reklamationsgrund. Für einen dau- erhaften Oberflächenschutz empfehlen wir binnen drei Monaten nach der Auslieferung einen Endanstrich. Beachten Sie hierfür folgende Schritte:

1. Schleifen Sie die Torfläche mit feinem Schleifpapier

leicht an (mind. 180er-Körnung).

2. Reinigen Sie die Torfläche mit Wasser und trocknen

3. Streichen Sie die Torfläche mit einem lösemittelhal-

tigen 2K-Epoxid Haftgrund und einem handelsübli- chen Kunstharzlack für den Außenbereich. Stimmen Sie beide Anstriche aufeinander ab. Beachten Sie hierbei die Verarbeitungshinweise des Lackherstel- lers. Erneuern Sie den Endanstrich bei Bedarf entsprechend der örtlichen atmosphärischen Belastung.

5.2 Tor mit Holzfüllung

Die Profilhölzer sind werkseitig farblich neutral grundbe- handelt und damit dauerhaft gegen Blaufäule und Holz- schädlinge imprägniert. Wir empfehlen je einen weiteren allseitigen Zwischen- und Endanstrich vor oder sofort nach dem Einbau, mit einer handelsüblichen pigmentierten Holzschutzlasur oder einem geeigneten Malerdecklack. DEUTSCH12 1 106 030 RE / 07.2018 HINWEIS:

• Streichen Sie die Profilhölzer nur im trockenen Zustand bei max.20%Holzfeuchte.

• Vermeiden Sie dunkle Lasuren oder Anstriche.

• Erneuern Sie den Endanstrich bei Bedarf entspre- chend der örtlichen atmosphärischen Belastung. 6 Reinigung und Pflege

6.1 Torflächen aus Stahl

Reinigen Sie die Torflächen mit klarem Wasser und weichem Schwamm oder mit handelsüblichen Lack- reinigern.

6.2 Kunststoffscheiben

ACHTUNG Reinigungsmittel Ungeeignete Reinigungsmittel können Spannungs- risse auslösen und die Scheiben beschädigen.

Verwenden Sie keine scheuernden Reinigungs- mittel, scharfe Werkzeuge oder alkoholhaltige Glas- reiniger.

Reinigen Sie die Kunststoffscheiben mit klarem Wasser und einem weichen Tuch oder Schwamm.

Verwenden Sie bei stärkerer Verschmutzung einen milden, acrylverträglichen Kunststoffreiniger. Beachten Sie auch die Anwendungshinweise des Herstellers.

Reinigen Sie das Typenschild. Es sollte immer deutlich lesbar sein. 7 Hilfe bei Funktionsstörungen Bei Schwergängigkeit oder anderen Störungen:

Überprüfen Sie alle Funktionsteile. Beachten Sie hierfür das Kapitel Prüfung und Wartung.

Bei Unklarheiten wenden Sie sich bitte an einen Sachkundigen. 8 Demontage Lassen Sie das Tor von einem Sachkundigen demon- tieren und fachgerecht entsorgen. DEUTSCH1 106 030 RE / 07.2018 13 Contents 1 Safety Instructions ................................14
