MODE D'EMPLOI N80 Hormann

Instructions de montage, d’utilisation et maintenance Porte de garage basculante

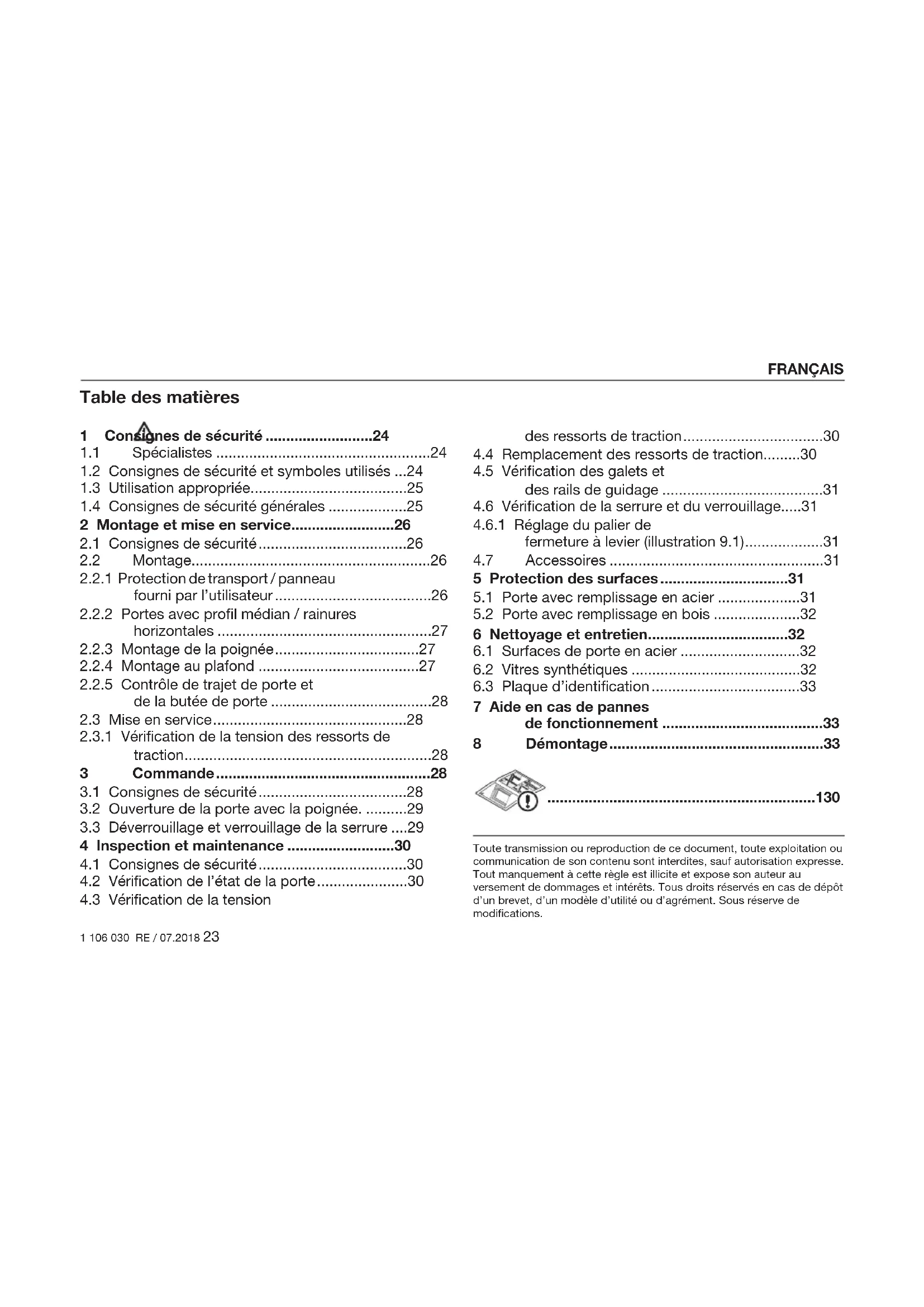

In the case of uncertainty, contact a specialist for assistance. 8 Dismantling Have the door dismantled and disposed of by a specialist. ENGLISH1 106 030 RE / 07.2018 23 Toute transmission ou reproduction de ce document, toute exploitation ou communication de son contenu sont interdites, sauf autorisation expresse. Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés en cas de dépôt d’un brevet, d’un modèle d’utilité ou d’agrément. Sous réserve de modifications. Table des matières 1 Consignes de sécurité ..........................24

1.1 Spécialistes ....................................................24

1.2 Consignes de sécurité et symboles utilisés ...24

1.3 Utilisation appropriée ......................................25

1.4 Consignes de sécurité générales ...................25

2 Montage et mise en service.........................26

fourni par l’utilisateur ......................................26

2.2.2 Portes avec profil médian / rainures

2.2.5 Contrôle de trajet de porte et

de la butée de porte .......................................28

2.3 Mise en service ...............................................28

2.3.1 Vérification de la tension des ressorts de

3.2 Ouverture de la porte avec la poignée. ..........29

3.3 Déverrouillage et verrouillage de la serrure ....29

4.5 Vérification des galets et

des rails de guidage .......................................31

4.6 Vérification de la serrure et du verrouillage.....31

4.6.1 Réglage du palier de

5.1 Porte avec remplissage en acier ....................31

5.2 Porte avec remplissage en bois .....................32

7 Aide en cas de pannes de fonctionnement .......................................33 8 Démontage ....................................................33

Veillez à ce que ces instructions soient conservées chez l’exploitant de la porte! Lisez et observez attentivement ces instructions! Elles vous donnent des informations importantes pour un montage sûr, un fonctionnement, un entretien et une maintenance conformes de la porte de garage. Conservez précieusement ces instructions ainsi que le carnet de garantie. Saisissez le numéro de série (voirplaqued’identification). N° de série: ............................................................ 1 Consignes de sécurité Les dégâts causés par le non-respect de ces instructions et de ces consignes de sécurité dégagent le fabricant de toute responsabilité.

Faites effectuer le montage, la mise en service et la maintenance par un spécialiste (personne compétente au sens de la normeEN12635) conformément à ces instructions. Les spécifications des normes DINEN12604 et EN12635 doivent être respectées.

1.2 Consignes de sécurité et symboles utilisés

Les passages importants sont marqués par des consignes de sécurité spéciales. Ces consignes sont indiquées par les symboles et mots-signaux suivants. Ce symbole général d’avertissement désigne un danger susceptible de causer des blessures graves ou la mort. AVERTISSEMENT Désigne un danger susceptible de provoquer la mort ou des blessures graves. ATTENTION Désigne un danger susceptible de provoquer des blessures légères à moyennes. ATTENTION Désigne un danger susceptible d’endommager ou de détruire le produit. Remarques importantes pour éviter les dommages matériels Disposition ou activité autorisée

FRANÇAIS1 106 030 RE / 07.2018 25

Disposition ou activité interdite Voir partie texte (parex.leparagraphe2.2.1) Contrôler Elément de construction lent Retrait / Recyclage du composant / conditionnement

1.3 Utilisation appropriée

• La porte de garage est exclusivement réservée à l’usage privé. Si vous souhaitez utiliser la porte dans un cadre industriel, vérifiez au préalable que les prescriptions nationales et internationales en vigueur autorisent cet usage.

• La porte de garage est destinée à l’usage extérieur. Elle pivote vers l’extérieur et s’ouvre vers le haut.

• Pour les portes sans équerre de butée basseUA, la classe d’étanchéité à l’eau est0.

• La porte de garage peut être à commande manuelle ou équipée d’une motorisation.

1.4 Consignes de sécurité générales

• Assurez-vous que la zone de mouvement et de pivotement de la porte soit toujours dégagée et qu’aucune personne – en particulier des enfants – ne s’y trouve pendant la manoeuvre de la porte.

• N’ajoutez aucun élément supplémentaire étranger! Les ressorts de traction sont conçus précisément pour le poids du tablier de la porte. Des éléments supplémentaires pourraient surcharger les ressorts.

• Ne supprimez ni n’enlevez aucun des éléments de construction. Cela risquerait de mettre hors service des composants importants pour la sécurité. Utilisez exclusivement des pièces d’origine concordant parfaitement pour la porte de garage.

• Protégez la porte des produits agressifs ou décapants, tels que salpêtre dégagé par les briques ou le mortier, acides, bases, sel d’épandage, peintures et matériaux d’étanchéité agressifs.

• Veillez à un ecoulement d’eau suffisant ainsi qu’à une aération (dessiccation) de la partie basse des parties latérales du cadre et de l’équerre de butée basse.

• Le fonctionnement de la porte peut être dangereux en cas de vent violent.

FRANÇAIS26 1 106 030 RE / 07.2018

2 Montage et mise en service

2.1 Consignes de sécurité

AVERTISSEMENT Risque de blessures Un risque de blessure existe lors du montage. Observez les consignes suivantes:

Portez des lunettes de protection et des gants de protection.

Protégez la porte de tout renversement.

Pontez le rail de guidage de manière sûre.

Protégez le tablier de porte de toute chute.

Montez toutes les fixations fournies conformément aux instructions de montage! ATTENTION Endommagement du produit Observez les consignes suivantes:

Utilisez des chevilles, des rondelles et des vis conformes à l’utilisation pour maçonnerie.

Protégez le cadre dormant de porte à l’aide d’un support ainsi que le tablier de porte de la poussière de forage pendant les travaux de montage.

Montez la porte avec remplissage bois uniquement dans des garages secs.

Il est possible de monter la porte de garage de l’intérieur, derrière ou dans la baie. Il est possible de monter la porte de garage avec ou sans équerre de butéebasseUA. Utilisez l’équerre de butée ZFW art.n°1562012 si vous souhaitez monter la porte sans équerre de butée basse UA. Toutes les dimensions dans la partie illustrée sont enmm.

2.2.1 Protection de transport / panneau fourni par

l’utilisateur AVERTISSEMENT Le ressort de traction est sous tension Respectez les instructions suivantes afin d’éviter tout dégât corporel:

Montez tout d’abord le remplissage, puis enlevez la protection de transport afin que la porte ne se redresse pas subitement.

Respectez le poids de remplissage maximum autorise.

Respectez le poids de remplissage maximal de 7kg/m

pour les portes avec portillon incorporé afin de ne pas surcharger les ressorts.

FRANÇAIS1 106 030 RE / 07.2018 27

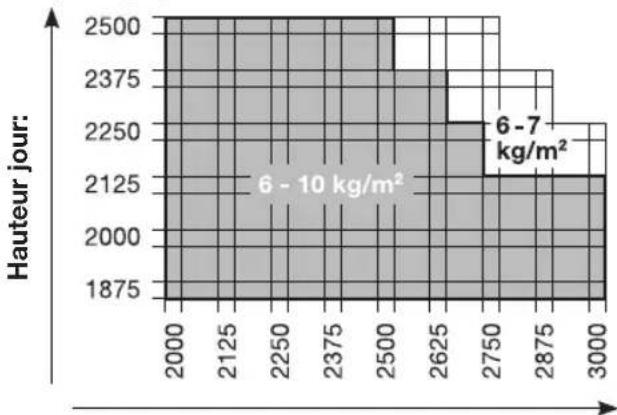

Poids de remplissage maximal autorisé en cas de remplissage par l’utilisateur: Hauteur jour: Largeur jour: Remplissage dans le cadre Remplissage sur le cadre Remplissage par l’utilisateur, voir également Complément aux instructions.

2.2.2 Portes avec profil médian / rainures

horizontales La douille d’écartement avec trou carré est uniquement utilisée pour les portes avec profil médian ou à rainures horizontales.

2.2.3 Montage de la poignée

• Choisissez toujours le réglage de la goupille (a, b ou c) avec le guidage le plus grand pour la poignée intérieure.

• Si la dimensionA est inférieure à 36mm, raccourcissez le tourillon de la partie

2.2.4 Montage au plafond

ATTENTION Patte de fixation en surplomb En cas de montage au plafond sans espace suffisant au fronton, un risque de danger subsiste.

En cas de besoin, raccourcissez la patte de fixation jusqu’à l’affleurement avec le bord inférieur du rail de guidage.

FRANÇAIS28 1 106 030 RE / 07.2018

2.2.5 Contrôle de trajet de porte et de la butée de

Contrôlez le trajet de porte ainsi que la butée de porte. Afin d’assurer un trajet de porte irréprochable, les dimensions diagonalesa etb doivent être identiques et les butoirs en caoutchouc doivent buter en position finale des deux côtés à l’arrière de l’équerre de raccordement. Afin d’assurer un montage simple, effectuez soigneusement toutes les étapes de montage!

2.3.1 Vérification de la tension des ressorts de

Ouvrez la porte à la mi-hauteur. La porte doit se maintenir dans cette position. ATTENTION Tension des ressorts de traction En cas de maniement non conforme de la tension élevée des ressorts de traction, celle-ci constitue un risque de blessure.

Faites exclusivement régler la tension des ressorts de traction, lorsque la porte est ouverte et protégée, par un spécialiste conformément à l’illustration8.3.

Une fois le réglage de la tension des ressorts de traction effectué, protégez les supports de ressorts à l’aide de fiches de ressort. Si la porte s’abaisse violemment:

Augmentez la tension des ressorts de traction. Si la porte se relève nettement:

Diminuez la tension des ressorts de traction. Effectuez un trajet d’essai et vérifiez la porte conformément au chapitre Inspection et maintenance. Un montage et une vérification professionnels assurent un déplacement aisé, un fonctionnement sûr et une manœuvre simple de la porte de garage. 3 Commande

3.1 Consignes de sécurité

AVERTISSEMENT Mouvement de porte Un risque de blessures existe dans la zone de pivotement et d’ouverture de la porte.

Pendant la manœuvre de la porte, assurez-vous qu’aucune personne, en particulier des enfants, ne se trouve dans la zone de mouvement de la porte.

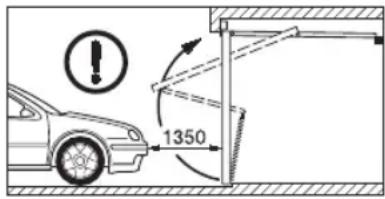

Respectez une distance de sécurité de 1350mm devant la porte. Ouverture et fermeture Un risque de blessures existe en cas d’ouverture ou de fermeture incorrecte de la porte. Ouverture manuelle:

Ouvrez exclusivement la porte avec la poignée extérieure ou intérieure, en aucun cas à l’aide du bras à levier ou de la tirette à corde.

Faites toujours coulisser la porte jusqu’à sa position finale et attendez que la porte s’immobilise. Fermeture manuelle:

Fermez exclusivement la porte avec la poignée extérieure ou intérieure ou de la tirette à corde, en aucun cas à l’aide du bras à levier.

Lors de la fermeture, veillez à ce que le verrouillage soit bien encliqueté.

3.2 Ouverture de la porte avec la poignée.

La porte, lorsqu’elle est fermée par la poignée, n’est pas verrouillée. Pour la verrouiller, utilisez une clé ou une cheville de sécurité. Ouverture depuis l’extérieur:

Tournez la serrure d’un quart de tour vers la droite. Ouverture depuis l’intérieur:

Tournez la serrure d’un quart de tour vers la gauche.

3.3 Déverrouillage et verrouillage de la serrure

Depuis l’extérieur avec la clé et depuis l’intérieur à l’aide de la cheville de sécurité. Déverrouillage depuis l’extérieur:

Tournez la clé d’un tour entier vers la droite, puis retirez la clé. Verrouillage depuis l’extérieur:

Tournez la clé d’un tour entier vers la gauche, puis retirez la clé. Déverrouillage depuis l’extérieur – à verrouillage automatique:

1. Tournez la clé d’un demi-tour vers la droite et ouvrez

légèrement la porte.

2. Tournez à nouveau la clé dans la position de départ,

puis retirez la clé. La serrure est à nouveau verrouillée à la fermeture de la porte. Déverrouillage depuis l’intérieur:

Faites coulisser la cheville de sécurité vers la gauche. Avec ce déverrouillage, vous pouvez ouvrir la porte sans la clé.

FRANÇAIS30 1 106 030 RE / 07.2018

Verrouillage depuis l’intérieur:

Faites coulisser le cheville de sécurité vers la droite. AVIS:

• Pour les portes avec motorisation, respectez les remarques du fabricant de motorisations relatives à l’utilisation.

• Pour les portes en acier à rainures avec ouïes d’aération, le verrouillage est horizontal avec des barres sans ressorts. La cheville de sécurité est dérobée pour éviter toute intrusion. 4 Inspection et maintenance

4.1 Consignes de sécurité

Faites effectuer les travaux d’inspection et de maintenance tous les ans minimum par un spécialiste conformément à ces instructions. AVERTISSEMENT Mouvement de porte Un risque de blessures existe dans la zone de pivotement et d’ouverture de la porte.

Pendant la manœuvre de la porte, assurez-vous qu’aucune personne, en particulier des enfants, ne se trouve dans la zone de mouvement de la porte.

Les pièces fonctionnelles, en particulier les composants relatifs à la sécurité, ne doivent être remplacées que par des spécialistes.

4.2 Vérification de l’état de la porte

Effectuez un contrôle visuel de l’état général de la porte, de tous les composants ainsi que des dispositifs de sécurité et vérifiez que tous ceux-ci sont complets, en état et fonctionnent.

Contrôlez le positionnement stable de tous les points de fixation. Au besoin, resserrez les vis.

Huilez tous les points de rotation avec de l’huile de lubrification usuelle. N’utilisez aucune graisse.

4.3 Vérification de la tension des ressorts de

traction Voir chapitre Montage et mise en service.

Faites remplacer les ressorts de traction de la porte par un spécialiste après environ25000 manœuvres de porte. Cela est nécessaire en cas de: Manœuvres de porte parjour Période Jusqu’à 5 Tous les 15 ans 6 – 10 Tous les 8 ans 11 – 20 Tous les 4 ans 21 – 40 Tous les 2 ans Plus de 40 Tous les ans

FRANÇAIS1 106 030 RE / 07.2018 31

ATTENTION Ressort de traction étiré Risque de blessure dû à un ressort de traction étiré – l’écartement des spires est irrégulier.

Faites immédiatement remplacer le ressort de traction par un spécialiste.

4.5 Vérification des galets et des rails de

Nettoyez les rails de guidage. Ne les graissez pas!

Vérifiez l’usure des galets. En cas d’usure prononcée ou d’endommagement des galets, faites-les remplacer par un spécialiste.

4.6 Vérification de la serrure et du verrouillage

ATTENTION Produit d’entretien Des produits d’entretien inappropriés peuvent endommager la porte.

Pour les cylindres profilés, n’utilisez que des produits d’entretien spéciaux issus du commerce. N’utilisez pas d’huile ni de graphite!

Huilez le pêne de verrouillage avec de l’huile de lubrification usuelle. N’utilisez pas de graisse. Vérifiez le verrouillage conformément à l’illustration1.2 et réglez-le en cas de besoin.

4.6.1 Réglage du palier de fermeture à levier

(illustration9.1) Le palier de fermeture à levier est déjà réglé pour un fonctionnement normal. En cas d’imprécisions du corps de bâtiment:

Desserrez les écrous, déplacez le palier de fermeture à levier dans le sens de la flèche, puis resserrez les écrous.

• Utilisez exclusivement des pièces d’origine appropriées pour la porte de garage afin de garantir le niveau élevé de qualité, de sécurité, de fiabilité et de longévité.

• Utilisez uniquement une motorisation agréée pour cette porte de garage selon la normeEN13241-1. Respectez ce faisant les instructions séparées du fabricant de motorisations pour le montage et l’utilisation. Mettez les deux pênes hors service.

• Utilisez le set de verrouillage pour portes basculantes si vous souhaitez également la fonction des pênes pendant le fonctionnement de la motorisation de porte de garage. 5 Protection des surfaces

5.1 Porte avec remplissage en acier

Le tablier de porte est en acier galvanisé et couvert d’un revêtement d’apprêt polyester. Les rayures et autres dégâts mineurs ne constituent aucun motif de

FRANÇAIS32 1 106 030 RE / 07.2018

réclamation. Pour une protection durable des surfaces, nous recommandons une couche de finition dans les trois mois suivant la livraison. Pour cela, observez les étapes suivantes:

1. Poncez légèrement la surface de porte avec du

papier de verre (grainmin.180).

2. Nettoyez la surface de porte avec de l’eau puis

3. Appliquez à la porte une couche passivante à

2composants EPOXI contenant un détergent ainsi qu’un vernis de résine synthétique courant pour la face extérieure. Accordez les deux laques entre elles. Observez ce faisant les conseils d’application du fabricant de vernis. Renouvelez la couche de finition en cas de besoin conformément à la charge atmosphérique locale.

5.2 Porte avec remplissage en bois

Les bois profilés sont traités avec une couche de base de couleur neutre en usine et sont ainsi imprégnés durablement face aux parasites du bois et à la putréfaction. Nous recommandons une couche intermédiaire et de finition chacune sur chaque face avant ou directement après la pose, à l’aide d’une lasure de protection du bois pigmentée du commerce ou d’un vernis de recouvrement utilisé par les artisans peintres. AVIS:

• Peignez les bois profilés uniquement à l’état sec jusqu’à une humidité de bois max.de20%.

• Evitez des lasures et des peintures foncées.

• Renouvelez la couche de finition en cas de besoin conformément à la charge atmosphérique locale. 6 Nettoyage et entretien

6.1 Surfaces de porte en acier

Nettoyez les surfaces de porte à l’eau claire, avec une éponge douce ou des produits de nettoyage pour surfaces laquées du commerce.

6.2 Vitres synthétiques

ATTENTION Nettoyant Des nettoyants inappropriés peuvent déclencher des tapures de tension et endommager les vitres.

N’utilisez aucun nettoyant décapant, ni d’outils pointus ou autre nettoyant vitres contenant de l’alcool.

Nettoyez les vitres synthétiques à l’eau claire et avec un chiffon ou une éponge doux(ce).

En cas de fortes salissures, utilisez un nettoyant tissus doux et compatible avec l’acrylique. Respectez également les consignes d’utilisation du fabricant.

Nettoyez la plaque d’identification. La plaque doit toujours être lisible. 7 Aide en cas de pannes de fonctionnement En cas de déplacement difficile et d’autres dysfonctionnements:

Vérifiez toutes les pièces de fonctionnement. Pourcela, tenez compte du chapitre Inspection et maintenance.

En cas d’incertitudes, veuillez vous adresser à un spécialiste. 8 Démontage La porte de garage doit être démontée par un spécialiste et éliminée de manière appropriée.
