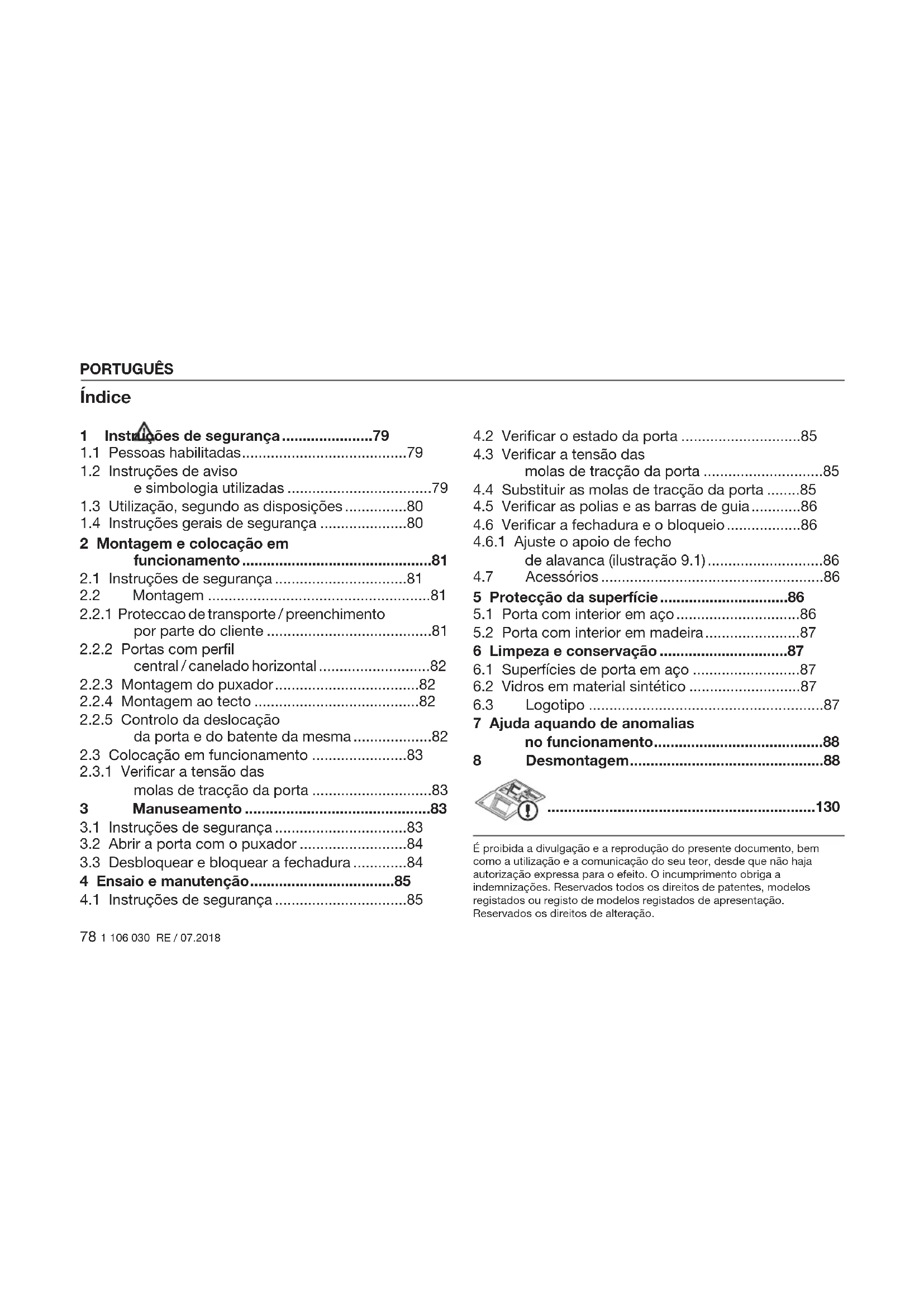

MANUAL DE UTILIZADOR N80 Hormann

1.2 Instruções de aviso

e simbologia utilizadas ...................................79

1.3 Utilização, segundo as disposições ...............80

1.4 Instruções gerais de segurança .....................80

2 Montagem e colocação em funcionamento ..............................................81

2.1 Instruções de segurança ................................81

2.2.5 Controlo da deslocação

da porta e do batente da mesma ...................82

2.3 Colocação em funcionamento .......................83

2.3.1 Verificar a tensão das

molas de tracção da porta .............................83 3 Manuseamento .............................................83

3.1 Instruções de segurança ................................83

4 Ensaio e manutenção ...................................85

4.1 Instruções de segurança ................................85

4.2 Verificar o estado da porta .............................85

4.3 Verificar a tensão das

molas de tracção da porta .............................85

4.4 Substituir as molas de tracção da porta ........85

4.5 Verificar as polias e as barras de guia ............86

4.6 Verificar a fechadura e o bloqueio ..................86

4.6.1 Ajuste o apoio de fecho

de alavanca (ilustração 9.1) ............................86

4.7 Acessórios ......................................................86

5 Protecção da superfície ...............................86

5.1 Porta com interior em aço ..............................86

5.2 Porta com interior em madeira .......................87

6 Limpeza e conservação ...............................87

6.1 Superfícies de porta em aço ..........................87

6.2 Vidros em material sintético ...........................87

É proibida a divulgação e a reprodução do presente documento, bem como a utilização e a comunicação do seu teor, desde que não haja autorização expressa para o efeito. O incumprimento obriga a indemnizações. Reservados todos os direitos de patentes, modelos registados ou registo de modelos registados de apresentação. Reservados os direitos de alteração.

PORTUGUÊS1 106 030 RE / 07.2018 79

Providencie que estas instruções fiquem na posse do operador da porta! Leia e respeite estas instruções! As mesmas contêm informações importantes acerca da montagem segura, do funcionamento e da conservação e manutenção correctas da porta de garagem. Guarde cuidadosamente estas instruções e o livro de garantia conjuntamente. Registe o nº de série (ver logotipo). Nº de série: ............................................................ 1 Instruções de segurança Os danos que ocorram devido ao incumprimento destas instruções e das instruções de segurança desobrigam o fabricante de responsabilidade.

1.1 Pessoas habilitadas

Peça a uma pessoa habilitada (pessoa competente, de acordo com a EN12635) para realizar a montagem, a colocação em funcionamento e a manutenção, de acordo com estas instruções. As exigências das normas EN12604 e EN12635 terão de ser respeitadas.

1.2 Instruções de aviso e simbologia utilizadas

As instruções de segurança especiais encontram-se nos importantes e respectivos locais. As mesmas encontram-se assinaladas com a seguinte simbologia e sinalética. O símbolo geral de aviso assinala um perigo, que poderá provocar lesões ou a morte. ATENÇÃO Assinala um perigo, que poderá levar à morte ou a lesões graves. CUIDADO Assinala um perigo, que poderá levar a lesões leves ou médias. ATENÇÃO Assinala um perigo, que poderá levar à danificação ou destruição do produto. Instrução importante para evitar danos materiais Disposição ou actividade admissível Disposição ou actividade inadmissível Ver parte escrita (por exemplo, ponto 2.2.1)

PORTUGUÊS80 1 106 030 RE / 07.2018

Ensaio Elemento de construção devagar Remover / reciclar o elemento de construção / embalagem

1.3 Utilização, segundo as disposições

• A porta de garagem foi exclusivamente concebida para a utilização particular. Se pretender aplicar a porta na área industrial, verifique antes de mais, se as disposições nacionais e internacionais vigentes admitem esta utilização.

• A porta de garagem adequa-se à aplicação exterior, gira para fora e abre para cima.

• Em portas sem cantoneira inferior do batenteUA, a classe de impermeabilidade é 0.

• A porta de garagem poderá ser accionada manualmente ou poderá ser equipada com um automatismo.

1.4 Instruções gerais de segurança

• Mantenha a área de oscilação e abertura da porta sempre livre. Certifique-se, que não se encontrem pessoas, sobretudo crianças ou objectos na área de movimento da porta durante o accionamento da mesma.

• Não aplique elementos de construção adicionais. Asmolas de tracção estão ajustadas ao peso da folha da porta. Os elementos de construção adicionais poderiam sobrecarregar as molas.

• Não altere ou remova elementos de construção! Desta forma, poderia desligar elementos de segurança importantes. Utilize exclusivamente peças de origem apropriadas à porta de garagem.

• Proteja a porta de agentes agressivos e corrosivos, como reacções de nitrato de potássio de tijolos ou argamassa, ácidos, lixívias, sal para degelar, tintas com efeito agressivo ou material de vedação.

• Providencie um escoamento de água suficiente e ventilação (secagem) na zona inferior das peças laterais do caixilho e da cantoneira inferior do batente.

• O funcionamento da porta sob o efeito do vento pode tornar-se perigoso.

PORTUGUÊS1 106 030 RE / 07.2018 81

2 Montagem e colocação em funcionamento

2.1 Instruções de segurança

ATENÇÃO Perigo de lesão Durante a montagem existe perigo de lesão. Cumpra as seguintes instruções:

Use óculos e luvas de protecção.

Apoie a barra de guia de uma forma segura.

Proteja a folha da porta contra queda.

Monte todas as fixações fornecidas, de acordo com as instruções de montagem! ATENÇÃO Danificação do produto Cumpra as seguintes instruções:

Proteja o caixilho da porta com o apoio e a folha de porta de pó de perfuração durante os trabalhos de montagem.

Monte a porta com interior em madeira só em garagens secas.

A porta de garagem poderá ser montada pelo interior atrás da abertura ou na abertura. A porta de garagem poderá ser montada com ou sem cantoneira inferior do batenteUA. Utilize a cantoneira de base do caixilho ZFW artº.nº.1562012, se pretender montar a porta sem cantoneira inferior do batente UA. Todas as medidas da parte ilustrada são indicadas emmm.

2.2.1 Proteccao de transporte / preenchimento por

parte do cliente ATENÇÃO A mola de tracao da porta esta sob tensao Tenha em atenção as seguintes instruções para evitar lesões.

Aplique primeiro o interior e depois remova a protecção de transporte para que a porta não levante de repente.

Tenha em atencao ao peso maximo do preenchimento admissivel.

Tenha em atenção o peso máximo do interior de 7kg/m

para portas com porta incorporada integrada para não sobrecarregar as molas.

PORTUGUÊS82 1 106 030 RE / 07.2018

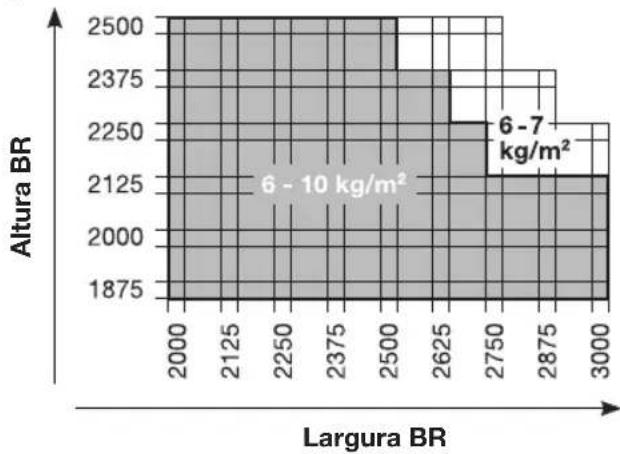

Peso max. admitido do interior aquando de interior por parte do cliente: Altura BR Largura BR Interior no caixilho Revestimento completo Interior por parte do cliente, ver igualmente Complemento às instruções.

2.2.2 Portas com perfil central / canelado

horizontal O conector distanciador com orifícios quadrados só é aplicado em portas com perfil central ou canelado horizontal.

2.2.3 Montagem do puxador

• Seleccione sempre o ajuste do pino (a, b ou c) com a maior guia para o puxador interior.

• Reduza o munhão da peça

2.2.4 Montagem ao tecto

CUIDADO Âncoras salientes Aquando da montagem ao tecto sem espaço superior suficiente existe perigo de lesão.

Se necessário, reduza a âncora de forma nivelada com a aresta inferior da barra de guia.

2.2.5 Controlo da deslocação da porta e do

Controle a deslocação da porta e o batente da mesma. Para um deslocação correcta da porta, as medidas diagonais a e b têm de ser iguais e os amortecedores de borracha terão de bater na posição final de ambos os lados na cantoneira posterior de ligação.

PORTUGUÊS1 106 030 RE / 07.2018 83

Para uma montagem simples e segura, realize cuidadosamente os passos de trabalho!

2.3 Colocação em funcionamento

2.3.1 Verificar a tensão das molas de tracção da

Abra a porta até meio. A porta terá de ficar nessa posição. ATENÇÃO Tensão das molas de tracção da porta Devido à elevada tensão das molas de tracção da porta existe perigo de lesão aquando de um manuseamento incorrecto.

Peça a uma pessoa habilitada para proceder ao ajuste da tensão das molas de tracção da porta, só com a porta fechada e protegida, de acordo com a ilustração8.3.

Após o ajuste da tensão das molas de tracção, proteja os suportes das molas com as respectivas fichas. Se a porta ceder visivelmente para baixo:

Aumente a tensão das molas de tracção. Se a porta puxar visivelmente para cima:

Reduza a tensão das molas de tracção. Realize uma marcha de ensaio e ensaie a porta, de acordo com o capítulo Ensaio e manutenção. Se a porta de garagem tiver sido correctamente montada e ensaiada então será de marcha fácil, segura quanto ao funcionamento e simples de manusear. 3 Manuseamento

3.1 Instruções de segurança

ATENÇÃO Movimento da porta Na área de oscilação e abertura da porta existe perigo de lesão.

Certifique-se, que não se encontrem pessoas, sobretudo crianças ou objectos na área de movimento da porta durante o accionamento da mesma.

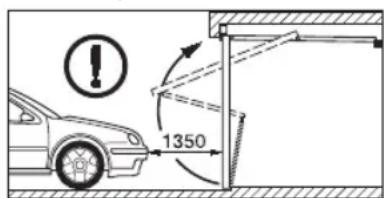

Respeite a distância de segurança de 1350mm à frente da porta. Abertura e fecho Aquando de uma abertura e um fecho incorrectos existe perigo de lesão.

Abre a porta exclusivamente com o puxador exterior ou o puxador interior, nunca com o braço de alavanca ou com a campânula de cabo.

Desloque a porta sempre até à posição final e espere até que a porta fique imobilizada. Fecho manual:

Feche a porta exclusivamente com o puxador exterior, o puxador interior ou com a campânula de cabo, nunca com o braço de alavanca!

Tenha em atenção, que o bloqueio engate.

3.2 Abrir a porta com o puxador

A porta fechada com o puxador manual não se encontra bloqueada. Utilize para o bloqueio chaves ou o pino de segurança. Abrir pelo exterior:

Rode o puxador 1/4para a direita. Abrir pelo interior:

Pelo exterior com a chave e pelo interior com o pino de segurança. Desbloquear pelo exterior:

Rode a chave uma volta inteira para a direita e retire a chave. Bloquear pelo exterior:

Rode a chave uma volta inteira para a esquerda e retire a chave. Desbloquear pelo exterior – auto-bloqueio:

1. Rode a chave 1/2 para a direita e abra brevemente a

2. Rode outra vez a chave para a posição de partida e

retire a chave. A fechadura encontra-se novamente bloqueada após o fecho da porta. Desbloquear pelo interior:

Desloque o pino de segurança para a esquerda. Com este desbloqueio poderá abrir a porta em seguida sem chave. Bloquear pelo interior:

Desloque o pino de segurança para a direita. AVISO:

• Em portas com automatismo, tenha em atenção as instruções de manuseamento do fabricante do automatismo.

• Em portas com rebordo em aço e aberturas de ventilação, o bloqueio encontra-se na horizontal com barras sem molas. O pino de segurança encontra-se coberto para protecção contra a intrusão.

PORTUGUÊS1 106 030 RE / 07.2018 85

4 Ensaio e manutenção

4.1 Instruções de segurança

Peça a uma pessoa habilitada para realizar os trabalhos de ensaio e manutenção, pelo menos de uma vez por ano, de acordo com estas instruções. ATENÇÃO Movimento da porta Na área de oscilação e abertura da porta existe perigo de lesão.

Certifique-se, que não se encontrem pessoas, sobretudo crianças ou objectos na área de movimento da porta durante o accionamento da mesma.

As peças de função, sobretudo os elementos de segurança só poderão ser substituídos por pessoas habilitadas.

4.2 Verificar o estado da porta

Através do controlo visual, verifique o estado geral da porta, todos os elementos de construção e os dispositivos de segurança, quanto a integridade, estado e eficácia.

Controle todos os pontos de fixação quanto ao ajuste correcto. Se for necessário, aperte os parafusos.

Oleie todos os pontos de rotação com um óleo de lubrificação corrente. Não utilize gordura.

4.3 Verificar a tensão das molas de tracção da

porta Ver o capítulo Montagem e colocação em funcionamento.

4.4 Substituir as molas de tracção da porta

Peça a uma pessoa habilitada para substituir as molas de tracção da porta após aprox.25000 accionamentos da mesma. Isto é necessário nas seguintes situações: Accionamentos de porta por dia Período até 5 de 15 em 15 anos 6 – 10 de 8 em 8 anos 11 – 20 de 4 em 4 anos 21 – 40 de 2 em 2 anos mais de 40 anualmente CUIDADO Mola de tracção distendida da porta Perigo de lesão devido a uma mola de tracção distendida da porta – a distância de enrolamento é desigual.

Peça a um entendido na matéria para substituir, de imediato, a mola de tracção.

Limpe as barras de guia. Não lubrificar!

Verifique as polias de guia quanto a desgaste. Peça a uma pessoa habilitada para substituir as polias de guia aquando de desgaste ou de danos fortes.

4.6 Verificar a fechadura e o bloqueio

ATENÇÃO Produtos de conservação Os produtos de conservação impróprios podem levar a danos.

Utilize somente produtos de conservação especiais para canhões perfilados. Não utilize óleo ou grafite.

Oleie os trincos rotativos do bloqueio com um óleo de lubrificação corrente. Não utilize gordura. Verifique o bloqueio, de acordo com a ilustração1.2 e ajuste o mesmo, se necessário.

4.6.1 Ajuste o apoio de fecho de alavanca

(ilustração 9.1) O apoio de fecho de alavanca já se encontra ajustado para o caso normal. Aquando de inexactidões no corpo de construção:

Solte as porcas, desloque o apoio de fecho de alavanca no sentido da seta e aperte novamente as porcas.

• Utilize exclusivamente peças de origem apropriadas à porta de garagem para garantir um alto nível de qualidade, segurança, fiabilidade e durabilidade.

• Utilize apenas um automatismo autorizado para a porta de garagem, de acordo com a EN13241-1. Tenha em atenção as instruções, que se encontram em separado relativas à montagem e ao manuseamento do fabricante do automatismo. Imobilize os dois trincos rotativos.

• Utilize o kit de bloqueio para portas basculantes, se pretender a função dos trincos rotativos também no funcionamento de um automatismo para porta de garagem. 5 Protecção da superfície

5.1 Porta com interior em aço

A folha da porta é em material galvanizado e dispõe de uma lacagem de base em poliéster. Os arranhões ou pequenas danificações não são motivo de reclamação. Para uma protecção duradoura da superfície recomendamos uma pintura final dentro de três meses após a entrega. Tenha em atenção os seguintes passos:

1. Lixe levemente a superfície da porta com uma lixa

(min.180 de granulação).

2. Limpe a superfície da porta com água e seque-a.

PORTUGUÊS1 106 030 RE / 07.2018 87

3. Pinte a superfície da porta com uma base aderente

2K epoxi resistente a solventes e um verniz de resina sintética corrente para a aplicação exterior. Ajuste as duas pinturas uma à outra. Tenha em atenção as instruções de tratamento do fabricante do verniz. Renove a pintura final, de acordo com a carga atmosférica local.

5.2 Porta com interior em madeira

As madeiras perfiladas têm um tratamento de base de fábrica de cor neutra e encontram-se impregnadas contra carcoma azul e bichos da madeira. Recomendamos uma outra pintura intercalar e final de todos os lados antes ou imediatamente após a montagem com um verniz corrente de protecção de madeira pigmentado ou um verniz de cobertura adequado. AVISO:

• Pinte as madeiras perfiladas só em estado seco aquando de uma humidade max. de madeira de20%.

• Evite vernizes ou tintas escuras.

• Renove a pintura final, de acordo com a carga atmosférica local. 6 Limpeza e conservação

6.1 Superfícies de porta em aço

Limpe as superfícies da porta com água límpida e uma esponja macia ou com produtos para verniz correntes.

6.2 Vidros em material sintético

ATENÇÃO Produtos de limpeza Os produtos de limpeza inadequados podem provocar fissuras devido à tensão, danificando os vidros.

Não utilize produtos de limpeza abrasivos, ferramentas pontiagudas ou produtos de limpeza para vidros, que contenham álcool.

Limpe os vidros em material sintético com água límpida e um pano ou uma esponja macia.

Aquando de sujidades fortes, utilize um produto de limpeza para material sintético suave e compatível com acrílico. Respeite também as instruções de aplicação do fabricante.

Limpe o logotipo. Deverá estar sempre bem legível.

PORTUGUÊS88 1 106 030 RE / 07.2018

7 Ajuda aquando de anomalias no funcionamento Aquando de uma marcha pesada ou outras anomalias:

Verifique todas as peças de função. Tenha sobretudo em atenção o capítulo Ensaio e manutenção.

Se persistirem dúvidas, entre por favor em contacto com uma pessoa habilitada. 8 Desmontagem Peça a uma pessoa habilitada para providenciar a desmontagem e o devido tratamento da porta.
