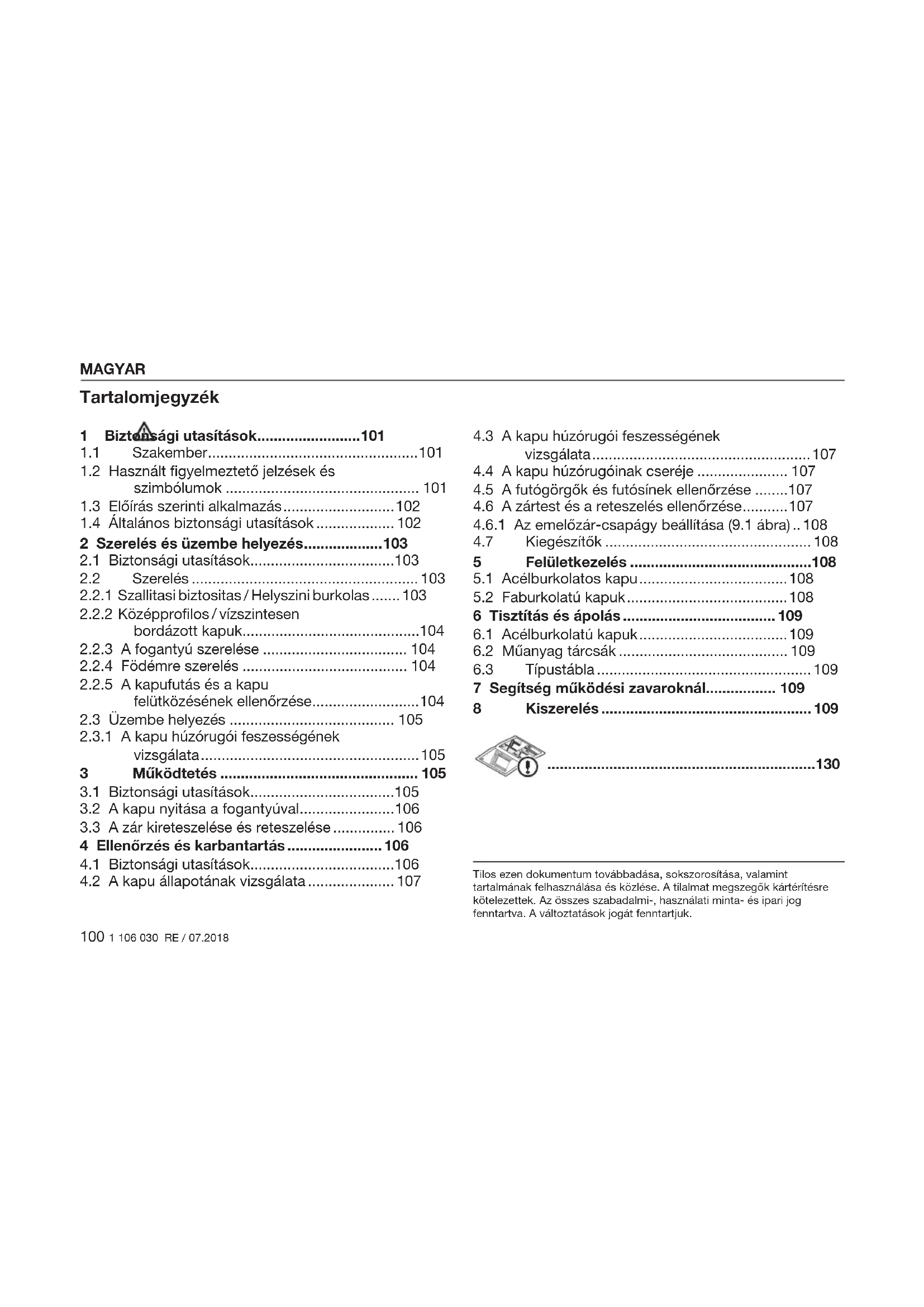

HASZNÁLATI ÚTMUTATÓ N80 Hormann

1.2 Használt figyelmeztető jelzések és

szimbólumok ............................................... 101

1.3 Előírás szerinti alkalmazás ........................... 102

1.4 Általános biztonsági utasítások ................... 102

2 Szerelés és üzembe helyezés ................... 103

2.1 Biztonsági utasítások ................................... 103

2.2.2 Középprofilos / vízszintesen

bordázott kapuk ........................................... 104

2.2.3 A fogantyú szerelése ................................... 104

2.2.4 Födémre szerelés ........................................ 104

2.2.5 A kapufutás és a kapu

felütközésének ellenőrzése .......................... 104

2.3 Üzembe helyezés ........................................ 105

2.3.1 A kapu húzórugói feszességének

vizsgálata ..................................................... 105 3 Működtetés ................................................ 105

3.1 Biztonsági utasítások ................................... 105

3.2 A kapu nyitása a fogantyúval ....................... 106

3.3 A zár kireteszelése és reteszelése ............... 106

4 Ellenőrzés és karbantartás ....................... 106

4.1 Biztonsági utasítások ................................... 106

4.2 A kapu állapotának vizsgálata ..................... 107

4.3 A kapu húzórugói feszességének

vizsgálata ..................................................... 107

4.4 A kapu húzórugóinak cseréje ...................... 107

4.5 A futógörgők és futósínek ellenőrzése ........107

4.6 A zártest és a reteszelés ellenőrzése ........... 107

4.6.1 Az emelőzár-csapágy beállítása (9.1 ábra) .. 108

4.7 Kiegészítők .................................................. 108

6 Tisztítás és ápolás ..................................... 109

7 Segítség működési zavaroknál................. 109 8 Kiszerelés ................................................... 109

Tilos ezen dokumentum továbbadása, sokszorosítása, valamint tartalmának felhasználása és közlése. A tilalmat megszegők kártérítésre kötelezettek. Az összes szabadalmi-, használati minta- és ipari jog fenntartva. A változtatások jogát fenntartjuk. MAGYAR1 106 030 RE / 07.2018 101 Gondoskodjon arról, hogy ez az utasítás a kapu üzemeltetője számára elérhető legyen! Kérjük olvassa el, és tartsa be ezen utasítást. Fontos információkat tartalmaz a garázskapu biztonságos szerelésével, üzemeltetésével, valamint szakszerű ápolásával és karbantartásával kapcsolatban. Őrizze meg ezt az utasítást és a jótállási jegyet együtt. Írja fel ide a kapu sorozatszámát (lásd a típustáblát). Sorozatszám: ............................................................ 1 Biztonsági utasítások Károkért, melyek ezen utasítás és a biztonsági utasítások figyelembe nem vételéből erednek, a gyártó nem vállal felelősséget.

A szerelést, üzembe helyezést és karbantartást szakemberrel (kompetens személy EN12635 szerint) végeztesse el ezen utasítás szerint. Az EN12604 és EN12635 szabvány követelményeit eközben figyelembe kell venni.

1.2 Használt figyelmeztető jelzések és

szimbólumok Speciális biztonsági utasítások figyelmeztetnek az összes fontos helyre. Ezek a következő szimbólumokkal és jelszavakkal vannak jelölve. Általános figyelmeztető szimbólum jelzi azt a veszélyt, ami sérüléseket vagy halált okozhat. FIGYELMEZTETÉS Olyan veszély jelölése, amely halált vagy súlyos sérüléseket okozhat. VIGYÁZAT Olyan veszély jelölése, amely könnyebb vagy közepes mértékű sérülésekhez vezethet. FIGYELEM Olyan veszély jelölése, ami a termék sérüléséhez vagy tönkremeneteléhez vezethet. fontos figyelmeztetés az anyagi károk elkerülésére megengedett intézkedés vagy tevékenység MAGYAR102 1 106 030 RE / 07.2018 nem megengedett intézkedés vagy tevékenység lásd a szöveges részt (pl. a 2.2.1. pontot) ellenőrzés alkatrész lassan alkatrész / csomagolás megsemmisítése, újrahasznosítása

1.3 Előírás szerinti alkalmazás

• A garázskapu kizárólag lakossági (magán) felhasználásra lett tervezve. Ha a kaput ipari környezetbe kell elhelyezni, ellenőrizze először, hogy az érvényes nemzeti és nemzetközi előírások szerint ez a használat engedélyezett-e.

• A garázskapu külső nyílászárónak alkalmas, kifelé billen, és felfelé nyílik.

• Alsó küszöbprofil nélküli kapuknálUA a vízbehatolással szembeni ellenállás0. osztályú.

• A garázskapu lehet kézi működésű vagy meghajtással felszerelt.

1.4 Általános biztonsági utasítások

• Mindig tartsa a kapu billenési és nyitási tartományát szabadon. Győződjön meg arról, hogy a működése közben nem tartózkodnak személyek, elsősorban gyerekek, esetlegesen tárgyak a kapu mozgástartományában.

• Ne helyezzen fel idegen kiegészítő alkatrészeket! Ahúzórugó a kapu súlyához vannak méretezve. Kiegészítő alkatrészek túlterhelhetik a rugót.

• Ne változtasson meg vagy távolítson el alkatrészeket! Eközben fontos biztonsági elemeket helyezhetne üzemen kívül. Kizárólag a garázskapuval összehangolt eredeti alkatrészeket használjon.

• Óvja a kaput agresszív és maróhatású anyagoktól, mint pl. salétromos téglák és vakolatok, savak, lúgok, útszóró só, agresszív hatású festékek vagy tömítőanyagok!

• Gondoskodjon a megfelelő vízelvezetésről és szellőzésről (szárítás) a tokszárak alsó részeinél, valamint az ütközőküszöb környezetében.

• A kapu szélnyomás alatti működtetése veszélyes lehet. MAGYAR1 106 030 RE / 07.2018 103 2 Szerelés és üzembe helyezés

2.1 Biztonsági utasítások

FIGYELMEZTETÉS Sérülésveszély A szerelés során fennáll a sérülésveszély. Vegye figyelembe a következő utasításokat:

Viseljen védőszemüveget és védőkesztyűt.

Biztosítsa a kaput balesetek ellen.

Biztonságosan támassza alá a futósínt.

Biztosítsa a kapulapot a lezuhanás ellen.

Használja fel az összes szállított rögzítést a szerelési utasítás szerint! FIGYELEM Terméksérülés Vegye figyelembe a következő utasításokat:

Használjon a falazatnak megfelelő tipliket, alátéteket és csavarokat.

Óvja a kapu tokjának csapágybakját és a kapulapot a szerelési munkák során a fúrási portól.

A faburkolatos kaput csak száraz garázsba építsebe.

A garázskapu beépíthető belülre a nyílás mögé vagy akár a nyílásba is. A garázskapu beépíthető alsó ütközőküszöbbelUA vagy anélkül is. Használja a tokláb-sarokelemet ZFW (cikkszám1562012), ha a kaput az alsó küszöbprofil UA nélkül akarja beépíteni. Minden méret az ábrákon mm-ben.

2.2.1 Szallitasi biztositas / Helyszini burkolas

FIGYELMEZTETĖS A kapu huzorugoja feszultseg alatt all Vegye figyelembe a következő utasításokat, hogy a sérüléseket elkerülje.

Először helyezze fel a burkolatot, és csak ezután távolítsa el a szállítási biztosítást, így a kapu nem fog hirtelen felnyílni.

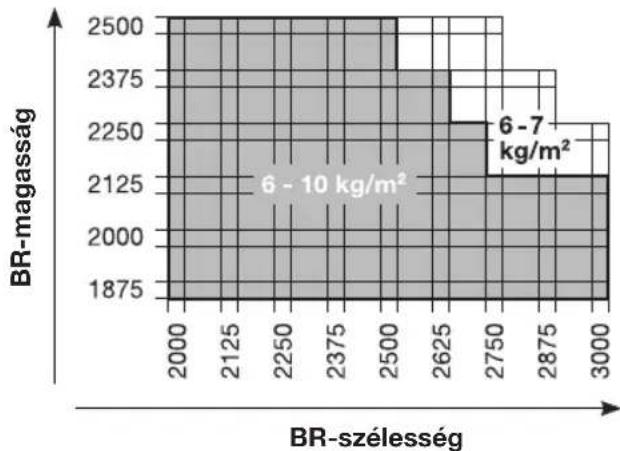

Vegye figyelembe a maximalisan megengedett burkolatsulyt.

Vegye figyelembe, hogy a maximális burkolatsúly 7kg/m

a személybejárós kapuknál, nehogy túlterhelje a rugókat. MAGYAR104 1 106 030 RE / 07.2018 A maximális engedélyezett burkolatsúly helyszíni burkoláshoz: BR-magasság BR-szélesség Burkolat a keretben Teljes elburkolás A helyszíni burkolatot lásd a Kiegészítés az utasításhoz részben.

2.2.2 Középprofilos / vízszintesen bordázott kapuk

A négyszögfuratos távtartó hüvely csak középprofilos vagy vízszintesen bordázott kapukhoz használható.

2.2.3 A fogantyú szerelése

• Mindig a belső fogantyút lehető legjobban megvezető stiftbeállítást (a, b vagy c) válassza.

2.2.4 Födémre szerelés

VIGYÁZAT Kiálló horgony Ha a födémre szerelésnél nincs meg az elegendő fejmagasság, fennáll a sérülésveszély.

Szükség esetén rövidítse le a horgonyt a futósín alsó élével egy síkra.

2.2.5 A kapufutás és a kapu felütközésének

Ellenőrizze a kapu futását és a kapu felütközését. A tökéletes kapufutáshoz az a és b átlóméretnek azonosnak kell lennie, és a gumipuffereknek végállásban mindkét oldalon a hátsó sarokelemekhez kell ütköznie. Az egyszerű és biztonságos szereléshez gondosan végezze el a szerelési lépéseket! MAGYAR1 106 030 RE / 07.2018 105

2.3.1 A kapu húzórugói feszességének vizsgálata

Nyissa fel a kaput félmagasságig. A kapunak meg kell tartania magát ebben a helyzetben. FIGYELMEZTETÉS A kapu húzórugóinak feszültsége A húzórugók nagy feszültsége miatt szakszerűtlen bánásmód esetén fennáll a sérülésveszély.

A kapu húzórugóinak feszítését csak nyitott és biztosított kapu mellett, szakemberrel, a8.3ábra szerint végeztesse el.

A húzórugók feszességének beállítását követően biztosítsa a rugótartókat rugós dugaszokkal. Ha a kapu egyértelműen lefelé süllyed:

Növelje a húzórugók feszességét. Ha a kapu egyértelműen megindul felfelé:

Csökkentse a húzórugók feszességét. Végezzen próbafutást, majd ellenőrizze a kaput a fejezet, Ellenőrzés és karbantartás utasításai szerint. A szakszerűen szerelt és ellenőrzött kapu könnyűjárású, biztonságos működésű és egyszerűen kezelhető. 3 Működtetés

3.1 Biztonsági utasítások

FIGYELMEZTETÉS Kapumozgás A kapu billenési és nyitási tartományában fennáll a sérülésveszély.

Győződjön meg arról, hogy a kapu működése közben nincsenek személyek, különösen gyerekek, esetlegesen tárgyak a kapu mozgástartományában.

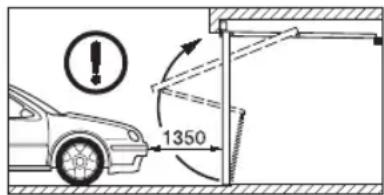

Tartson 1350mm-es biztonsági távolságot a kapu előtt. Nyitás és zárás Hibás nyitás vagy zárás során fennáll a sérülésveszély. MAGYAR106 1 106 030 RE / 07.2018 Nyitás kézzel:

Kizárólag a külső vagy a belső fogantyúval nyissa a kaput, sohase az emelőkarnál vagy a kötélharangnál fogva.

Mindig tolja a kaput a végállába és várja meg, amíg az nyugalomba kerül. Zárás kézzel:

Kizárólag a külső, a belső fogantyúval vagy a kötélharanggal zárja a kaput, sohase az emelőkarnál fogva!

Figyeljen arra, hogy a reteszelés bekattanjon.

3.2 A kapu nyitása a fogantyúval

A kézifogantyúval lezárt kapu még nincs reteszelve. Areteszeléshez használja a kulcsot vagy a biztonsági stiftet. Nyitás kívülről:

Fordítsa jobbra a fogantyút 1/4fordulattal. Nyitás belülről:

Fordítsa balra a fogantyút 1/4fordulattal.

3.3 A zár kireteszelése és reteszelése

Kívülről kulccsal, belülről a biztonsági stifttel történik. Kireteszelés kívülről:

Fordítsa el egy teljes fordulattal jobbra, majd húzza ki a kulcsot. Reteszelés kívülről:

Fordítsa el egy teljes fordulattal balra, majd húzza ki akulcsot. Kireteszelés kívülről – automatikus visszareteszeléssel:

1. Fordítsa el a kulcsot 1/2 fordulattal jobbra, majd

könnyedén nyissa fel a kaput.

2. Fordítsa vissza a kihúzható pozícióba, majd húzza ki

a kulcsot. A zártest a kapu lecsukását követően ismét reteszelődik. Kireteszelés belülről:

Tolja a biztonsági stiftet balra. Ezzel kireteszelte a kaput, így azt most kulcs nélkül felnyithatja. Reteszelés belülről:

Tolja a biztonsági stiftet jobbra.

• Meghajtással felszerelt kapuknál vegye figyelembe a meghajtás gyártójának használati utasítását.

• Acélbordázatú szellőzőnyílásokkal ellátott kapuknál a reteszelés nem rugós vízszintes rudazattal történik. Abiztonsági stift a betörésgátlás érdekében elrejtett. 4 Ellenőrzés és karbantartás

4.1 Biztonsági utasítások

Az ellenőrzési- és karbantartási munkálatokat évente legalább egyszer, ezen utasítást betartva, szakemberrel végeztesse el. MAGYAR1 106 030 RE / 07.2018 107 FIGYELMEZTETÉS Kapumozgás A kapu billenési és nyitási tartományában fennáll a sérülésveszély.

Győződjön meg arról, hogy a kapu működése közben nincsenek személyek, különösen gyerekek, esetlegesen tárgyak a kapu mozgástartományában.

A működő részeket, különösen a biztonsági elemeket csak szakembernek szabad kicserélnie.

4.2 A kapu állapotának vizsgálata

Ellenőrizze szemrevételezéssel a kapu általános állapotát, az összes alkatrész és biztonsági berendezés teljességét, állapotát és hatékonyságát.

Ellenőrizze az összes rögzítési pont erősen meghúzott állapotát. Szükség esetén húzzon utána a csavaroknak.

Olajozza meg az összes forgáspontot kereskedelemben kapható kenőolajjal. Sohane használjon zsírt.

4.3 A kapu húzórugói feszességének vizsgálata

Lásd a fejezet, Szerelés és üzembe helyezés részét.

4.4 A kapu húzórugóinak cseréje

A kapu húzórugóit kb.25000 nyitásciklust követően szakemberrel cseréltesse ki. Ez az alábbiak szerint történjen: Kapuműködtetések száma naponta Időtartam max. 5 minden 15. évben 6 – 10 minden 8. évben 11 – 20 minden 4. évben 21 – 40 minden 2. évben 40 fölött évente VIGYÁZAT Megnyúlt húzórugó Sérülésveszély a kapu megnyúlt húzórugója miatt – egyenetlen a rugó menetemelkedése.

Azonnal végeztesse el a kapu húzórugójának cseréjét szakemberrel.

4.5 A futógörgők és futósínek ellenőrzése

Tisztítsa meg a futósíneket. Ne zsírozzon!

Ellenőrizze a futógörgők kopását. A futógörgők fokozott elhasználódása vagy sérülése esetén, szakemberrel cseréltesse ki azokat.

4.6 A zártest és a reteszelés ellenőrzése

FIGYELEM Ápolószerek Az arra nem alkalmas ápolószerek sérüléseket okozhatnak. MAGYAR108 1 106 030 RE / 07.2018

A hengerzárhoz csak szakkereskedésekben kapható speciális ápolószert használjon. Soha ne használjon olajat vagy grafitot.

Olajozza meg a reteszelés forgónyelveit a kereskedelemben kapható kenőolajjal. Soha ne használjon zsírt. Ellenőrizze a reteszelést az1.2ábra szerint, és szükség esetén állítsa azt be.

4.6.1 Az emelőzár-csapágy beállítása (9.1 ábra)

Az emelőzár-csapágy normál esetben már be van állítva. A falazaton lévő pontatlanság esetén:

Lazítsa meg az anyát, tolja az emelőzár-csapágyat a nyíl irányába, majd ismét húzza meg erősen az anyát.

• Csak a garázskapuval összehangolt eredeti alkatrészeket használjon, hogy a minőség, a biztonság, a megbízhatóság és a hosszú élettartam színvonala biztosítható legyen.

• A garázskapuhoz csak az EN13241-1 szabvány szerint engedélyezett meghajtást használjon. Eközben vegye figyelembe a meghajtás gyártójának szerelési és működtetési utasítását. Mindkét forgónyelvet helyezze üzemen kívül.

• Használja a billenőkapuk reteszelő zárkészletét, ha szeretné a zár forgónyelveit a garázskapu- meghajtással együtt használni. 5 Felületkezelés

5.1 Acélburkolatos kapu

A kapulap horganyzott anyagból készül, és poliészter alapozóbevonattal van ellátva. Karcolások és kisebb sérülések nem képezik reklamáció tárgyát. A tartós felületvédelem érdekében a leszállítást követő három hónapon belül ajánlott egy végső felületi festés. Ehhez vegye figyelembe a következőket:

1. Lágyan csiszolja meg a kapu felületét finom

csiszolópapírral (min. 180-as szemcseméret).

2. Tisztítsa meg a felületet vízzel, majd szárítsa meg azt.

3. Fesse át a felületet oldószertartalmú 2K-Epoxid

alapozóval, majd egy, a kereskedelemben kapható kültérre való műgyanta lakkal. A két festékréteg legyen egymással összehangolva. Vegye figyelembe a festék gyártójának használati utasítását. Szükség esetén újítsa fel a festékréteget a helyi atmoszférikus terhelésnek megfelelően.

5.2 Faburkolatú kapuk

A deszkázat gyárilag semleges színű alapozást, majd a kékülést okozó gombák és a fakárosítók elleni tartós védelem érdekében impregnálást kap. Mindig ajánlott egy további általános közbenső és végső felületkezelés, a beépítés előtt vagy közvetlenül azután, egy, a kereskedelemben kapható pigmentált falazúrral vagy egy arra alkalmas fedőlakkal. MAGYAR1 106 030 RE / 07.2018 109

• A deszkázatot csak száraz állapotban, max.20%-osnedvességtartalom mellett fesse át.

• Kerülje a sötét színű lazúrokat és festékeket.

• Szükség esetén újítsa fel a festékréteget a helyi atmoszférikus terhelésnek megfelelően. 6 Tisztítás és ápolás

6.1 Acélburkolatú kapuk

A kapu felületét tisztítsa tiszta vízzel és puha szivaccsal vagy egy, a kereskedelemben kapható lakktisztítóval.

FIGYELEM Tisztítószerek Az alkalmatlan tisztítószerek feszültségrepedéseket, és a tárcsák sérülését okozhatják.

Sohase használjon maró tisztítószereket, erős szerszámokat vagy alkoholtartalmú üvegtisztítókat.

Tisztítsa a műanyag tárcsákat tiszta vízzel és puha kendővel vagy szivaccsal.

Makacs szennyeződés esetén használjon enyhe, az akrilra nem ártalmas műanyagtisztítót. Vegye figyelembe a gyártó használati utasítását is.

Tisztítsa meg a típustáblát. Ennek mindig olvashatónak kell lennie. 7 Segítség működési zavaroknál Nehézjárásnál vagy egyéb zavaroknál:

Ellenőrizze az összes működő alkatrészt. Ehhezvegye figyelembe a fejezet, Ellenőrzés és karbantartás részét.

Bizonytalanság esetén, kérjük, forduljon szakemberhez. 8 Kiszerelés A kaput szakemberrel szereltesse ki, és szakszerűen semmisíttesse meg. MAGYAR110 1 106 030 RE / 07.2018 Obsah 1 Bezpečnostní pokyny .......................... 111
