HASZNÁLATI ÚTMUTATÓ Sectional Garage Doors Ecostar Hormann

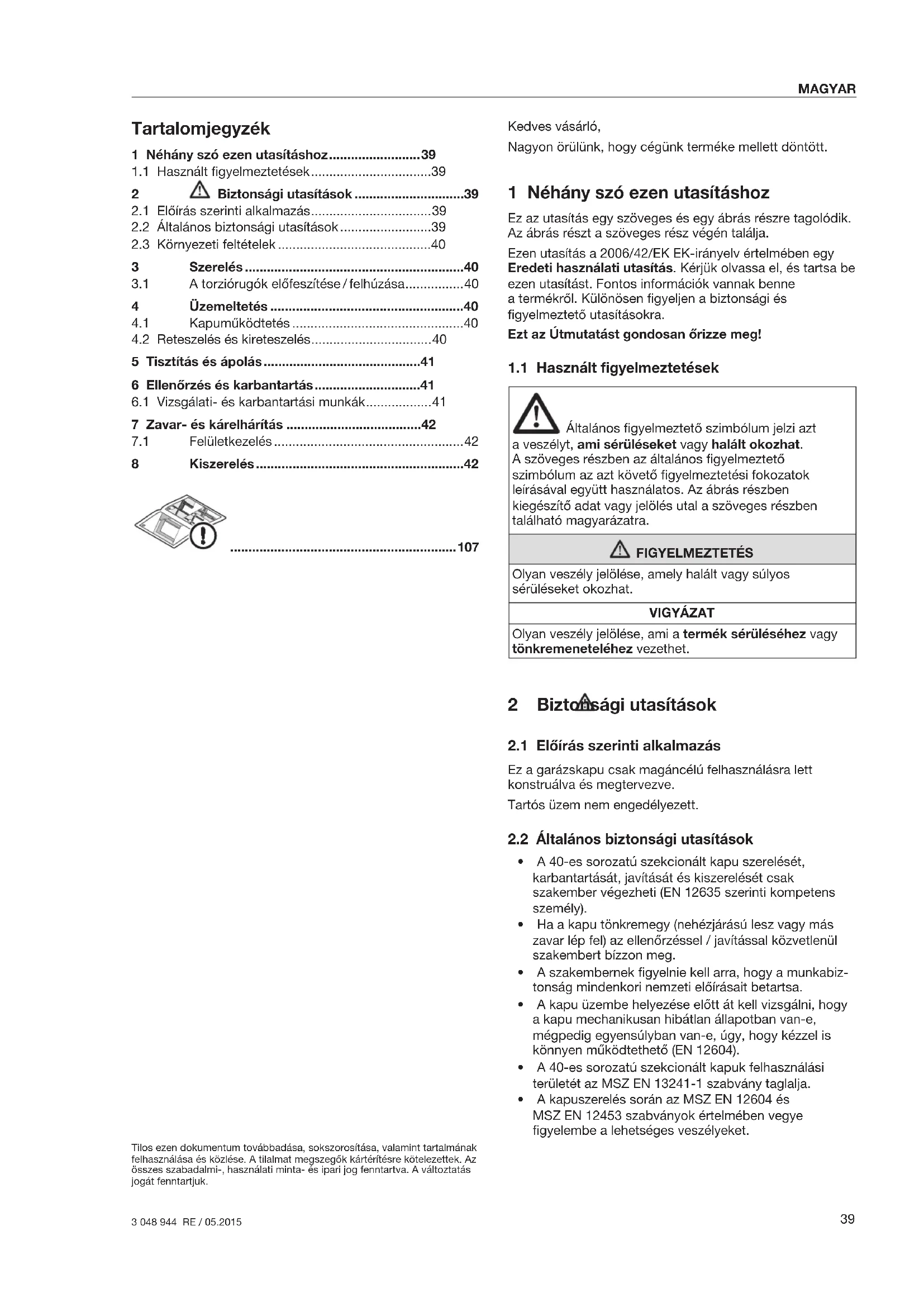

3 048 944 RE / 05.2015 POLSKIKedves vásárló, Nagyon örülünk, hogy cégünk terméke mellett döntött. 1 Néhány szó ezen utasításhoz Ez az utasítás egy szöveges és egy ábrás részre tagolódik. Az ábrás részt a szöveges rész végén találja. Ezen utasítás a 2006/42/EK EK-irányelv értelmében egy Eredeti használati utasítás. Kérjük olvassa el, és tartsa be ezen utasítást. Fontos információk vannak benne atermékről. Különösen figyeljen a biztonsági és figyelmeztető utasításokra. Ezt az Útmutatást gondosan őrizze meg!

1.1 Használt figyelmeztetések

Általános figyelmeztető szimbólum jelzi azt a veszélyt, ami sérüléseket vagy halált okozhat. A szöveges részben az általános figyelmeztető szimbólum az azt követő figyelmeztetési fokozatok leírásával együtt használatos. Az ábrás részben kiegészítő adat vagy jelölés utal a szöveges részben található magyarázatra. FIGYELMEZTETÉS Olyan veszély jelölése, amely halált vagy súlyos sérüléseket okozhat. VIGYÁZAT Olyan veszély jelölése, ami a termék sérüléséhez vagy tönkremeneteléhez vezethet. 2 Biztonsági utasítások

2.1 Előírás szerinti alkalmazás

Ez a garázskapu csak magáncélú felhasználásra lett konstruálva és megtervezve. Tartós üzem nem engedélyezett.

2.2 Általános biztonsági utasítások

• A 40-es sorozatú szekcionált kapu szerelését, karbantartását, javítását és kiszerelését csak szakember végezheti (EN12635 szerinti kompetens személy).

• Ha a kapu tönkremegy (nehézjárású lesz vagy más zavar lép fel) az ellenőrzéssel / javítással közvetlenül szakembert bízzon meg.

• A szakembernek figyelnie kell arra, hogy a munkabiz- tonság mindenkori nemzeti előírásait betartsa.

• A kapu üzembe helyezése előtt át kell vizsgálni, hogy akapu mechanikusan hibátlan állapotban van-e, mégpedig egyensúlyban van-e, úgy, hogy kézzel is könnyen működtethető (EN12604).

• A 40-es sorozatú szekcionált kapuk felhasználási területét az MSZEN13241-1 szabvány taglalja.

• A kapuszerelés során az MSZEN12604 és MSZEN12453 szabványok értelmében vegye figyelembe a lehetséges veszélyeket. 1 Néhány szó ezen utasításhoz ......................... 39

1.1 Használt figyelmeztetések .................................39

Biztonsági utasítások ..............................39

2.1 Előírás szerinti alkalmazás ................................. 39

2.2 Általános biztonsági utasítások .........................39

3.1 A torziórugók előfeszítése / felhúzása ................ 40

4.2 Reteszelés és kireteszelés ................................. 40

5 Tisztítás és ápolás ...........................................41 6 Ellenőrzés és karbantartás .............................41

6.1 Vizsgálati- és karbantartási munkák .................. 41

7 Zavar- és kárelhárítás .....................................42

7.1 Felületkezelés ....................................................42

8 Kiszerelés .........................................................42 Tartalomjegyzék Tilos ezen dokumentum továbbadása, sokszorosítása, valamint tartalmának felhasználása és közlése. A tilalmat megszegők kártérítésre kötelezettek. Az összes szabadalmi-, használati minta- és ipari jog fenntartva. A változtatás jogát fenntartjuk.

MAGYAR2.3 Környezeti feltételek VIGYÁZAT Károsodás hőmérsékletkülönbségek hatására A különböző belső- és külső hőmérséklet miatt a kapuelemeken kihajlás léphet fel (Bimetál-jelenség). Ilyen esetekben a kapu működtetése során fennáll a sérülés veszélye. f Tartsa be az üzemeltetési feltételeket. A következő üzemeltetési feltételeknek kell a kapu esetében teljesülni: Hőmérséklet:

• Külső oldal – 40 °C-tól, + 60 °C-ig

• Belső oldal – 20 °C-tól, + 60 °C-ig Relatív páratartalom: 20 % – 90 %-ig 3 Szerelés FIGYELMEZTETÉS Sérülésveszély a helyszíni változtatások esetén Funkciós részek megváltoztatása vagy eltávolítása fontos biztonsági egységeket helyezhet üzemen kívül. Ezáltal ellenőrizetlen kapufutás történhet, ami személyek vagy tárgyak beszorulását okozhatja. f Ne változtasson meg vagy távolítson el alkatrészeket! f Ne építsen be idegen kiegészítő elemeket. A húzórugó pontosan a kapu súlyához vannak méretezve. Kiegészítő alkatrészek túlterhelhetik a rugót. f A meghajtás felszerelésekor ügyeljen a kapu és a meghajtás gyártójának az utasításaira! Mindig a kapugyártó eredeti csatlakozásait használja! A kapu beépítése előtt kész kell lennie a kapunyílásnak és az épület aljzatának. Szerelés közben figyeljen a következőkre:

• Legyen biztonságos kapcsolata a fogadó falazattal.

• Vizsgálja meg, hogy a kapuval együtt szállított rögzítőelemek alkalmasak-e helyi adottságok mellett arögzítésre.

• Csak statikussal történő egyeztetés után szereljen az épület tartószerkezetére.

• Gondoskodjon a megfelelő vízelvezetésről a padlótömítés és a tokrészek területén, különben korrózióveszély állhat fenn. (lásd a beépítési útmutatót)

• Gondoskodjon róla, hogy az épület megfelelően száraz és szellőztetett legyen, különben fennáll a korrózióveszély.

• A kőműves munkák előtt a kapu védelméről feltétlenül gondoskodni kell, mivel a vakolat, cement, gipsz, festék, stb. felfröcsöghetnek rá, és ez a felület károsodásához vezethet.

• Óvja a kaput agresszív és maróhatású anyagoktól, mint pl. salétromos téglák és vakolatok, savak, lúgok, útszóró só, agresszív hatású festékek vagy tömítőanyagok, különben korrózióveszély léphet fel! f Az egyszerű és biztonságos beépítés érdekében gondosan végezze el az ábrás rész munkalépéseit.

3.1 A torziórugók előfeszítése / felhúzása

FIGYELMEZTETÉS Sérülésveszély a magas rugófeszesség révén A rugók nagy feszültség alatt állnak, ezért egy biztosítatlan rugófeszítés során igen nagy erők szabadulhatnak fel. f Biztosítsa a kapulapot elmozdulás ellen, a húzórugók beállítási munkálata közben. A kapulap, helyesen előfeszített rugók esetén, könnyedén felemelhető. f Minden karbantartás során ellenőrizze a rugók feszességét, ha kell feszítse után őket. f Az első üzembe helyezés előtt a kaput az Ellenőrzés és karbantartás fejezet szerint át kell vizsgálni! 4 Üzemeltetés

FIGYELMEZTETÉS Sérülésveszély a kapu futása közben A szekcionált kapu függőlegesen felfelé nyílik, eközben személyek vagy tárgyak becsípődhetnek. f Győződjön meg róla, hogy kapuműködtetés közben személyek, különösen gyerekek, vagy tárgyak ne legyenek a kapu mozgástartományában. f Mindig tartsa szabadon a kapu mozgástartományát. f Ne üzemeltesse a kaput erős szélterhelés esetén! A kapu üzemeltetését csak kioktatott személy végezheti. Ha a szerelést és a vizsgálatokat szakember végezte, a szekcionált kapu könnyűjárású és kezelése egyszerű.

4.1.1 Kézi működésű kapuk

FIGYELMEZTETÉS Sérülésveszély szakszerűtlen működtetéskor Szakszerűtlen kezelés során személyek vagy tárgyak beszorulhatnak. f A kapu nyitását és zárását csak a szállított működtető elemekkel végezze (ellenőrzött, egyenletes mozgás). f Záráskor ügyeljen arra, hogy a reteszelés hatásosan bekattanjon.

4.1.2 Gépi működtetésű kapuk

A szekcionált kapu automatizálásakor egyedi biztonsági előírásokat kell betartani. Kérje ki a szállító tanácsát!

3 048 944 RE / 05.2015 MAGYAR4.2 Reteszelés és kireteszelés A kézifogantyúval lezárt kapu még nincs reteszelve. A kapu reteszeléséhez és kireteszeléséhez használja a kulcsot vagy a zártest biztonsági emeltyűjét. Kívülről: f Fordítsa el a kulcsot 360° fokkal Kireteszelés: fordítsa balra Reteszelés: fordítsa jobbra Belülről: f Tolja el a zártest biztonsági emeltyűjét Kireteszelés: tolja felfelé Reteszelés: tolja lefelé 5 Tisztítás és ápolás VIGYÁZAT Karcolások a betéten a hibás tisztítás miatt Az üvegbetét súrolása karcosodást okozhat. f Először alaposan öblítse le vízzel a szennyeződést. Ha a tisztításhoz feltétlenül szükséges, a vízhez csak ph-semleges kereskedelmi tisztítószert tegyen, és puha, tiszta kendőt használjon. A tisztításhoz és ápoláshoz elegendő a tiszta víz. Valamivel erősebb szennyeződés esetén meleg vizet és semleges hatású karcmentes tisztítószert (pl.mosogatószer, pH-érték 7) ajánlunk. A felületi tulajdonságok megtartásához rendszeres tisztítás szükséges 3 havonta (kapu külső oldala, tömítések). Azoldalsó tömítések mögötti csúszós területet folyamatosan tisztán és csúszós állapotban kell tartani. A legkülönbözőbb környezeti behatások (pl. tengeri klíma, savak, útszóró só, légterhelés, festési sérülések) további védőrétegek felhordását tehetik szükségessé (lásdaFelületkezelés fejezetet a42 oldalon). 6 Ellenőrzés és karbantartás

6.1 Vizsgálati- és karbantartási munkák

FIGYELMEZTETÉS Sérülésveszély a meghibásodott biztonsági alkatrészek miatt A nem kielégítő ellenőrzés és karbantartás miatt, fontos biztonsági elemek állhatnak le vagy mehetnek tönkre. f Rendszeresen végeztesse el a szakemberrel a kapu ellenőrzési és karbantartási munkálatait. A következő ellenőrzési és karbantartási munkálatokat az első üzembe helyezés előtt és évente legalább kétszer ezen utasítás szerint szakemberrel el kell végeztetni!

6.1.1 Ellenőrizze a teherhordó egységeket

FIGYELMEZTETÉS Sérülésveszély a nagy kötélfeszesség miatt A kötelek nagy feszültség alatt állnak. A károsodott kötél adott esetben súlyos sérülések okozója lehetnek. f Biztosítsa a kapulapot az elmozdulás ellen a sérült kötelek cseréje előtt. f Legyen nagyon elővigyázatos a sérült kötelek cseréje során. f Ellenőrizze a teherhordó egységeket (kötelek, rugók, sínvezetések, függesztések) és a biztonsági egységek törését és sérülését, a károsodott egységeket cserélje ki.

6.1.2 A súlykiegyenlítés

FIGYELMEZTETÉS Sérülésveszély a kapu ellenőrizetlen lesüllyedése miatt Ha a súlykiegyenlítés nincs helyesen beállítva, a kapu ellenőrizetlen módon kezdhet süllyedni, és eközben személyek vagy tárgyak sérülhetnek meg. f Feszítsen után a húzórugóknak. Nagy rugófeszesség A rugók nagy feszültség alatt állnak, ezért egy biztosítatlan rugófeszítés során igen nagy erők szabadulhatnak fel. f Biztosítsa a kapulapot elmozdulás ellen, a húzórugók beállítási munkálata közben. A kapulap súlykiegyenlítésének ellenőrzése: f Nyissa ki kaput kézzel félig. A kapunak meg kell tartania magát ebben a helyzetben. Ha a kapu egyértelműen lefelé süllyed: f Feszítsen a húzórugókon.

6.1.3 Rögzítési pontok

f Minden rögzítési pontot ellenőrizni kell a kapun és a kaputesten, szükség esetén szorosra kell húzni.

6.1.4 Futógörgők és futósínek

A futógörgőknek zárt kapu mellett könnyedén forgathatónak kell lenniük. f Szükség esetén a futógörgőket be kell állítani. Figyeljen a meghajtás beépítési utasításában foglaltakra is, mert abban a futógörgők különleges beállításával kapcsolatban utalások találhatók. f A futósíneket adott esetben meg kell tisztítani, zsírozni tilos!

6.1.5 Zsanérok és görgőtartók

f Olajozza meg a zsanérokat és a görgőtartókat. 3 048 944 RE / 05.2015

MAGYAR6.1.6 Hengerzár-betét VIGYÁZAT A hengerzárbetét károsodása alkalmatlan tisztítószer miatt A hengerzárbetétet nem szabad olajtartalmú szerrel tisztítani vagy olajozni. f Ehhez csak szakkereskedésekben kapható speciális tisztítószert használjon. f Soha ne használjon olajat vagy grafitot.

f Tömítéseket károsodás, eldeformálódás és teljesség tekintetében átvizsgálni, adott esetben kicserélni. 7 Zavar- és kárelhárítás FIGYELMEZTETÉS Sérülésveszély ellenőrizetlen kapumozgás miatt Zavar esetén az ellenőrizetlen kapumozgás személyek sérülését vagy tárgyak beszorulását okozhatja. f A kapu meghibásodása esetén (nehézjárás vagy más zavar) a javítással / karbantartással közvetlenül egy szakembert kell megbízni.

A kapulap egy poliészter alapozóbevonattal van ellátva. HaÖn egy más színbevonat, vagy a felület felújítása érdekében a kaput átlakkozza, további kiegészítő védőréteg is szükséges:

• Csiszolja meg lágyan a felületet finom csiszolópapírral (min. 180-as szemcseméret),

• majd vízzel tisztítsa meg, törölje szárazra, távolítsa el azsíros szennyeződést.

• További kezelés a kereskedelemben kapható kültérre való műgyanta-lakkal. A sötét színeket kerülje a duplafalú és a hőhídmentes kapuk esetén. A lakk gyártójának felhasználási utasításait tartsa be! 8 Kiszerelés A kaput e szerelési útmutatás szerint, értelemszerűen fordított sorrend betartásával, lehet kiszerelni, lebontani.
