BEDIENUNGSANLEITUNG Sectional Garage Doors Ecostar Hormann

Anleitung für Montage, Betrieb, Wartung und Demontage Sectionaltore für Garage

• HRVATSKI p. 87
• SRPSKI p. 91
• EΛΛΗΝΙΚΑ p. 95
• ROMÂNĂ p. 99

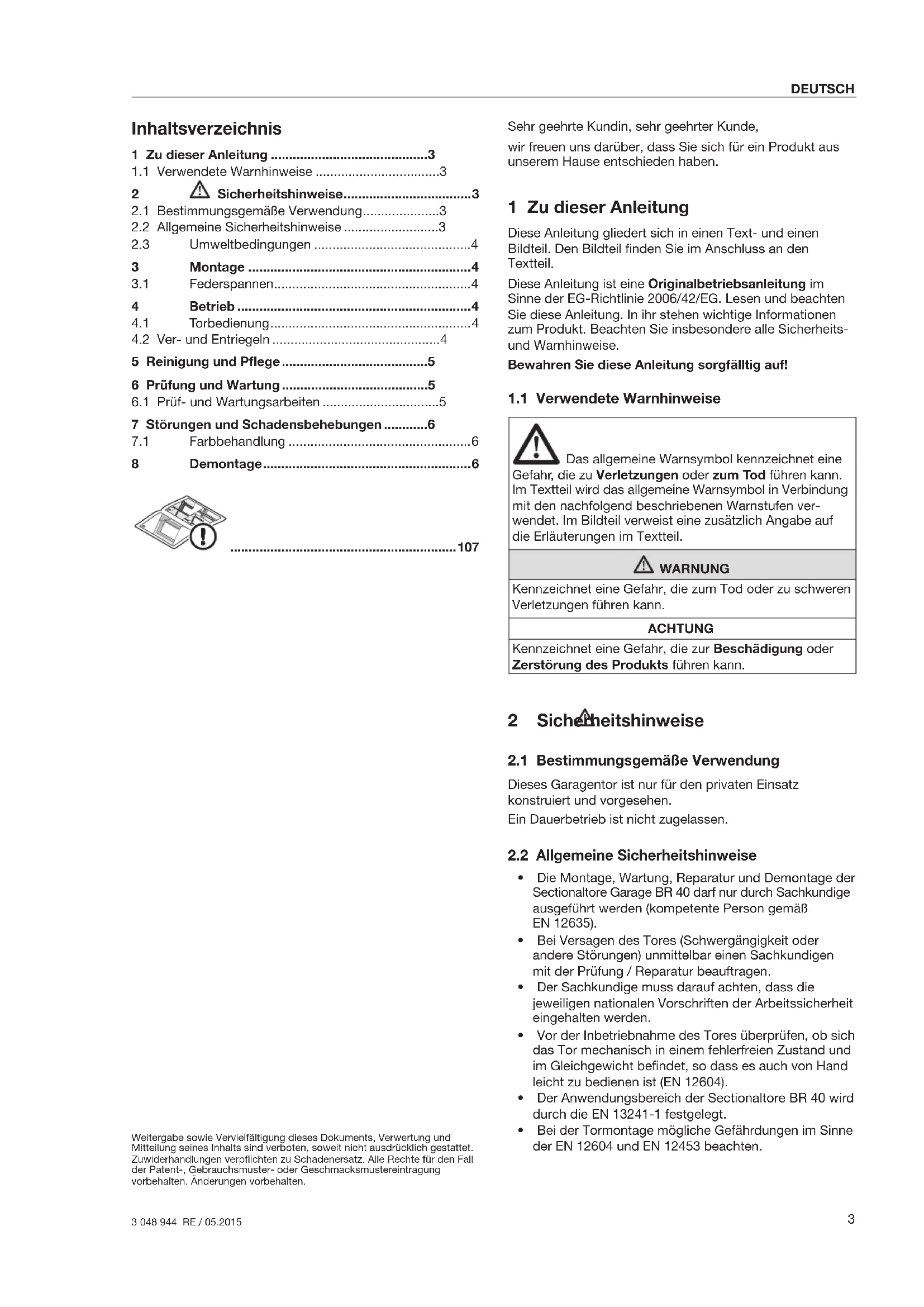

• БЪЛГАРСКИ Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns darüber, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. 1 Zu dieser Anleitung Diese Anleitung gliedert sich in einen Text- und einen Bildteil. Den Bildteil finden Sie im Anschluss an den Textteil. Diese Anleitung ist eine Originalbetriebsanleitung im Sinne der EG-Richtlinie2006/42/EG. Lesen und beachten Sie diese Anleitung. In ihr stehen wichtige Informationen zum Produkt. Beachten Sie insbesondere alle Sicherheits- und Warnhinweise. Bewahren Sie diese Anleitung sorgfälltig auf! p. 103

1.1 Verwendete Warnhinweise

Das allgemeine Warnsymbol kennzeichnet eine Gefahr, die zu Verletzungen oder zum Tod führen kann. Im Textteil wird das allgemeine Warnsymbol in Verbindung mit den nachfolgend beschriebenen Warnstufen ver- wendet. Im Bildteil verweist eine zusätzlich Angabe auf die Erläuterungen im Textteil. WARNUNG Kennzeichnet eine Gefahr, die zum Tod oder zu schweren Verletzungen führen kann. ACHTUNG Kennzeichnet eine Gefahr, die zur Beschädigung oder Zerstörung des Produkts führen kann. 2 Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung

Dieses Garagentor ist nur für den privaten Einsatz konstruiert und vorgesehen. Ein Dauerbetrieb ist nicht zugelassen.

2.2 Allgemeine Sicherheitshinweise

• Die Montage, Wartung, Reparatur und Demontage der Sectionaltore Garage BR40 darf nur durch Sachkundige ausgeführt werden (kompetente Person gemäß EN12635).

• Bei Versagen des Tores (Schwergängigkeit oder andere Störungen) unmittelbar einen Sachkundigen mit der Prüfung / Reparatur beauftragen.

• Der Sachkundige muss darauf achten, dass die jeweiligen nationalen Vorschriften der Arbeitssicherheit eingehalten werden.

• Vor der Inbetriebnahme des Tores überprüfen, ob sich das Tor mechanisch in einem fehlerfreien Zustand und im Gleichgewicht befindet, so dass es auch von Hand leicht zu bedienen ist (EN12604).

• Der Anwendungsbereich der Sectionaltore BR40 wird durch die EN13241-1 festgelegt.

• Bei der Tormontage mögliche Gefährdungen im Sinne der EN12604 und EN12453 beachten. 1 Zu dieser Anleitung ...........................................3

2.1 Bestimmungsgemäße Verwendung .....................3

6.1 Prüf- und Wartungsarbeiten ................................5

7 Störungen und Schadensbehebungen ............6

Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Änderungen vorbehalten. 3 048 944 RE / 05.2015

DEUTSCH2.3 Umweltbedingungen ACHTUNG Beschädigung durch Temperaturunterschiede Durch unterschiedliche Innen- und Außentemperaturen kann es zu Durchbiegungen der Torelemente kommen (Bi-Metall-Effekt). Bei Torbetätigung besteht dann die Möglichkeit von Beschädigungen. f Halten Sie die Betriebsbedingungen ein. Das Tor ist für folgende Betriebsbedingungen vorgesehen: Temperatur:

• Außenseite – 40 °C bis + 60 °C

• Innenseite – 20 °C bis +60 °C Relative Luftfeuchte: 20 % bis 90 % 3 Montage WARNUNG Verletzungsgefahr durch bauliche Veränderungen Durch Ändern oder Entfernen von Funktionsteilen können wichtige Sicherheitsbauteile außer Funktion gesetzt werden. Dadurch können unkontrollierte Torfahrten aus- gelöst und Personen oder Gegenstände eingeklemmt werden. f Ändern oder Entfernen Sie keine Funktionsteile. f Bringen Sie keine zusätzlichen fremden Bauteile an. Die Zugfedern sind genau auf das Torblattgewicht abgestimmt. Zusätzliche Bauteile können die Federn überlasten. f Beachten Sie beim Anbringen eines Antriebes die Hinweise des Tor- und des Antriebsherstellers. Verwenden Sie immer die Original-Anschlüsse des Torherstellers. Vor Einbau des Tores muss die Toröffnung und der Gebäudeboden fertig sein. Beachten Sie bei der Montage folgendes:

• Sichere Verbindung zum Baukörper herstellen.

• Die Eignung der mitgelieferten Befestigungsmittel entsprechend der baulichen Gegebenheiten prüfen.

• Die Toranlage an tragenden Gebäudeteilen nur mit Genehmigung des Statikers befestigen.

• Für ausreichenden Wasserablauf im Bereich der Bodendichtung und der Zargenteile sorgen, sonst besteht Korrosionsgefahr. (siehe Einbaudaten)

• Für ausreichende Trocknung bzw. Belüftung des Gebäudes sorgen, sonst besteht Korrosionsgefahr.

• Vor Putz- und Malerarbeiten muss das Tor unbedingt wirksam geschützt sein, da Spritzer von Mörtel, Zement, Gips, Farbe etc. zu Beschädigungen der Oberfläche führen können.

• Das Tor vor aggressiven und ätzenden Mitteln schützen, wie z.B. Salpeterreaktionen aus Steinen oder Mörtel, Säuren, Laugen, Streusalz, aggressiv wirkende Anstrichstoffe oder Dichtungsmaterial, sonst besteht Korrosionsgefahr. f Für einen einfachen und sicheren Einbau die Arbeitsschritte im Bildteil sorgfältig durchführen.

WARNUNG Verletzungsgefahr durch hohe Federspannung Federn stehen unter hoher Spannung und können bei ungesichertem Federspannen große Kräfte freisetzen. f Setzen Sie das Torblatt vor dem Federspannen gegen Bewegungen fest. Das Torblatt hat bei richtiger Spannung der Federn im Tor- lauf eine leichte Tendenz nach oben. f Bei jeder Wartung die Federspannung prüfen und ggf.nachspannen. f Vor dem ersten Betrieb, das Tor entsprechend dem Kapitel Prüfung und Wartung überprüfen! 4 Betrieb

WARNUNG Verletzungsgefahr bei der Torfahrt Das Sectionaltor schließt senkrecht nach unten, dabei können Personen oder Gegenstände eingeklemmt werden. f Stellen Sie sicher, dass sich während der Torbetätigung keine Personen, insbesondere Kinder, oder Gegen- stände im Bewegungsbereich des Tores befinden. f Halten Sie den Öffnungsbereich des Tores immer frei. f Betätigen Sie das Tor nicht bei starker Windeinwirkung. Die Bedienung der Tore muss durch unterwiesene Personen erfolgen. Sachkundig montiert und geprüft ist das Sectionaltor leichtgängig und einfach zu bedienen.

4.1.1 Handbetätigte Tore

WARNUNG Verletzungsgefahr bei unsachgemäßer Bedienung Bei unsachgemäßer Bedienung können Personen oder Gegenstände eingeklemmt werden. f Öffnen und schließen Sie das Tor nur mit den mitge- lieferten Bedienungselementen (kontrollierte, gleich- mäßige Bewegung). f Achten Sie beim Schließen darauf, dass die Verriegelung wirksam einrastet.

4.1.2 Kraftbetätigte Tore

Bei der Automatisierung eines Sectionaltores besondere Sicherheitsvorschriften beachten. Sprechen Sie hierzu Ihren Lieferanten an.

4.2 Ver- und Entriegeln

Das mit Handgriff geschlossene Tor ist nicht verriegelt. Zur Ver- und Entriegelung Schlüssel oder Sicherungshebel am Schloss verwenden.

3 048 944 RE / 05.2015 DEUTSCHVon Außen: f Schlüssel um 360° drehen Entriegeln: nach links drehen Verriegeln: nach rechts drehen Von Innen: f Sicherungshebel am Schloss verschieben Entriegeln: nach oben verschieben Verriegeln: nach unten verschieben 5 Reinigung und Pflege ACHTUNG Kratzer in den Scheiben durch falsche Reinigung Das Abreiben der Scheiben verursacht Kratzer. f Spülen Sie Schmutz- und Staubpartikel zuerst gründ- lich mit Wasser ab. Falls erforderlich wischen Sie anschließend mit Wasser, ph-neutralem Haushalts- spülmittel und einem weichen, sauberen Tuch nach. Zum Reinigen und Pflegen genügt klares Wasser. Bei etwas stärkeren Verschmutzungen kann warmes Wasser mit einem neutralen, nicht scheuernden Reinigungsmittel (Haushaltsspülmittel, pH-Wert 7) verwendet werden. Zur Erhaltung der Oberflächeneigenschaften muss eine regelmäßige Reinigung mindestens alle 3 Monate erfolgen (Toraußenseite, Dichtungen). Der Gleitbereich hinter den Seitendichtungen muss permanent sauber und gleitfähig gehalten werden. Unterschiedlichste Umwelteinflüsse (z.B. Seeklima, Säuren, Streusalz, Luftbelastungen, Lackbeschädigungen) können weitere Schutzanstriche erforderlich machen (sieheFarbbehandlung auf Seite6). 6 Prüfung und Wartung

6.1 Prüf- und Wartungsarbeiten

WARNUNG Verletzungsgefahr durch defekte Sicherheitsbauteile Aufgrund ungenügender Prüfung und Wartung können wichtige Sicherheitsbauteile ausfallen oder defekt sein. f Lassen Sie regelmäßige Prüf- und Wartungsarbeiten von sachkundigem Personal durchführen. Nachfolgende Prüf- und Wartungsarbeiten vor dem ersten Betrieb und mindestens einmal jährlich von einem Sachkundigen nach dieser Anleitung durchführen lassen.

WARNUNG Verletzungsgefahr durch hohe Seilspannung Seile stehen unter hoher Spannung. Beschädigte Seile können gegebenenfalls schwere Verletzungen verursachen. f Setzen Sie das Torblatt vor dem Austauschen von beschädigten Seilen gegen Bewegungen fest. f Tauschen Sie beschädigte Seile besonders vorsichtig aus. f Tragmittel (Seile, Federn, Beschläge, Abhängungen) und Sicherheitseinrichtung auf Bruchstellen und Beschädigungen prüfen, schadhafte Bauteile ersetzen.

6.1.2 Gewichtsausgleich

WARNUNG Verletzungsgefahr durch unkontrolliertes Absacken des Tores Ist der Gewichtsausgleich nicht richtig eingestellt, kann das Tor unkontrolliert absacken und dabei Personen oder Gegenstände einklemmen. f Spannen Sie die Zugfedern nach. Hohe Federspannung Federn stehen unter hoher Spannung und können bei ungesichertem Federspannen große Kräfte freisetzen. f Setzen Sie das Torblatt bei Einstellarbeiten an den Zugfedern gegen unkontrollierte Bewegungen fest. Gewichtausgleich des Torblattes kontrollieren: f Tor manuell auf halbe Höhe öffnen. Tor muss sich in dieser Position halten. Wenn das Tor deutlich nach unten absackt: f Zugfedern nachspannen.

6.1.3 Befestigungspunkte

f Alle Befestigungspunkte am Tor und zum Baukörper auf festen Sitz prüfen und bei Bedarf festziehen.

6.1.4 Laufrollen und Laufschienen

Laufrollen müssen bei geschlossenem Tor leicht zu drehen sein. f Bei Bedarf Laufrollen einstellen. Einbauhinweise der Antriebe beachten, da hier auf Besonderheiten der Laufrolleneinstellung hingewiesen wird. f Laufschienen ggf. reinigen, nicht fetten!

6.1.5 Scharniere und Rollenhalter

f Scharniere und Rollenhalter ölen.

6.1.6 Schließzylinder

ACHTUNG Beschädigung der Schließzylinder durch ungeeignete Reinigungsmittel Schließzylinder dürfen nicht mit ölhaltigen Mittel gereinigt oder geölt werden. f Verwenden Sie nur spezielle Pflegemittel aus dem Fachhandel. f Verwenden Sie kein Öl oder Grafit.

f Dichtungen auf Beschädigungen, Verformungen und Vollständigkeit überprüfen und ggf. austauschen. 3 048 944 RE / 05.2015

DEUTSCH7 Störungen und Schadensbehebungen WARNUNG Verletzungsgefahr durch unkontrollierte Torbewegung Bei Störungen können unkontrollierte Torbewegungen Personen oder Gegenstände einklemmen. f Beauftragen Sie bei Versagen des Tores (Schwer- gängigkeit oder andere Störungen) unmittelbar einen Sachkundigen mit der Prüfung / Reparatur.

Das Torblatt ist mit einer Polyester-Grundbeschichtung ausgestattet. Falls Sie das Tor für eine andere Farbgebung überlackieren möchten, ein Renovierungsanstrich oder ein zusätzlicher Schutzanstrich erforderlich ist:

• Fläche leicht anschleifen mit feinem Schleifpapier (mind. 180er Körnung)

• mit Wasser reinigen, trocknen, entfetten

• weiterbehandeln mit handelsüblichen Kunstharzlacken für den Außeneinsatz Dunkle Anstriche sind bei doppelwandigen und thermisch getrenntenToren zu vermeiden. Verarbeitungshinweise des Lack-Herstellers beachten! 8 Demontage Das Tor ist nach dieser Montageanleitung, sinngemäß in umgekehrter Reihenfolge zu demontieren.
