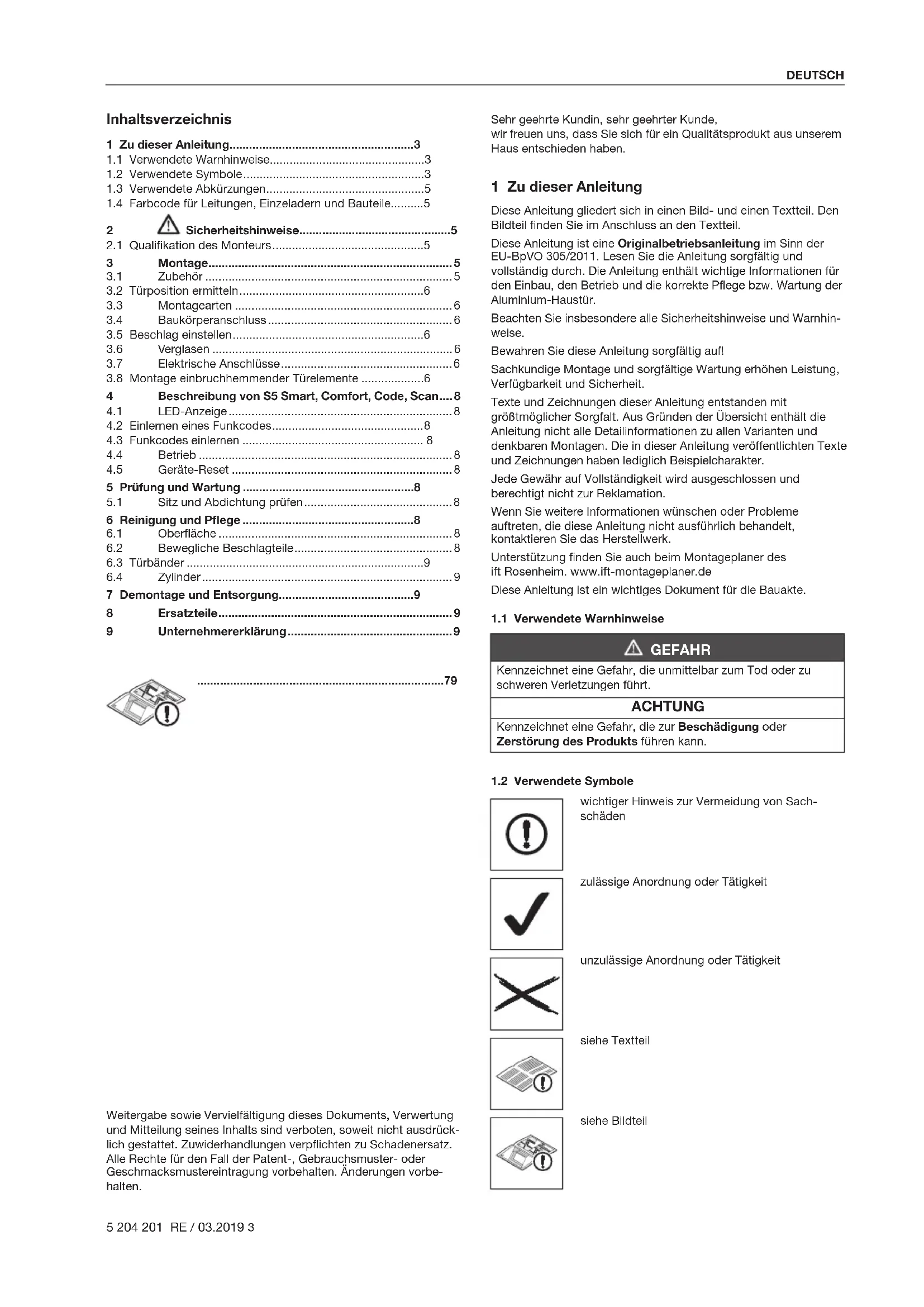

BEDIENUNGSANLEITUNG ThermoSafe ThermoCarbon Hormann
1 Zu dieser Anleitung. 3
1.1 Verwendete Warnhinweise.. 3
1.2 Verwendete Symbole 3
1.3 Verwendete Abkürzungen 5
1.4 Farbcode fur Leitungen, Einzeladern und Bauteile...5
2 Sicherheitschinweise. 5
2.1 Qualification des Monteurs 5
3 Montage. 5
3.1 Zubehor 5
3.2 Turposition ermitteln.. 6
3.3 Montagearten 6
3.4 Baukörperanschluss 6
3.5 Beschlag einstellen 6
3.6 Verglasen 6
3.7 Elektrische Anschluss 6
3.8 Montage einbruchhemmender Turelemente 6
4 Beschreibung von S5 Smart, Comfort, Code, Scan....8
4.1 LED-Anzeige 8
4.2 Einlernen eines Funkcodes 8
4.3 Funkcodes einlernen 8
4.4 Betrieb 8
4.5 Gerate-Reset 8
5 Prüfung und Wartung 8
5.1 Sitz und Abdichtung prufen.. 8
6 Reinigung und Pflege 8
6.1 Oberfläche 8
6.2 Bewegliche Beschlagteile 8
6.3 Turbander 9
6.4 Zylinder 9
7 Demontage und Entsorgung. 9
8 Ersatzteile 9
9 Unternehmererklarung 9
79
Weitergabe sowie Vervielfaltigung these Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Änderungen vorbehalten.
Sehr geehrte Kundin, sehr geehrter Kunde, wir freiuen uns, dass Sie sich für ein Qualitätsvprodukt aus unserem Haus entschieden haben.
1 Zu dieser Anleitung
These Anleitung giedert sich in einen Bild- und einen Textteil. Den Bildteil finden Sie im Anschluss an den Textteil.
These Anleitung ist eine Originalbetriebsanleitung im Sinn der EU-BpVO 305/2011. Lesen Sie die Anleitung sorgfältig und vollständig durch. Die Anleitung enthalt wichtige Informationen für den Einbau, den Betrieb und die korrekte Pflege bzw. Wartung der Aluminium-Haustur.
Beachten Sie insbesondere alle Sicherheitshinweise und Warnhinweise.
Bewahren Sie diese Anleitung sorgfältig auf!
Sachkundige Montage und sorgfällige Wartung erhöhen Leistung, Verfügbarkeit und Sicherheit.
Texte und Zeichnungen dieser Anleitung entstanden mit großtmöglicher Sorgfalt. Aus Gründen der Übersicht enthalt die Anleitung nicht alle Detailinformationen zu allen Varianten und denkbaren Montagen. Die in dieser Anleitung veröffentlich den Texte und Zeichnungen haben ledigious Beisielcharakter.
Jede Gewahr auf Vollständigkeit wird ausgeschlossen und berechtigt nicht zur Reklamation.
Wenn Sie weitere Informationen wünschen oder Probleme auftreten, die diese Anleitung nicht ausfuhrlich gehandelt, Kontaktieren Sie das Herstellwerk.
Unterstutzung finden Sie auch beim Montageplaner desift Rosenheim. www.ift-montageplaner.de
These Anleitung ist ein wichtiges Dokument für die Baukute.
1.1 Verwendete Warnhinweise
GEFAHR
Kennzeichnet eine Gefahr, die unmittelbar zum Tod oder zuschweren Verletzungen führt.
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder Zerstörung des Produkts führen kann.
1.2 Verwendete Symbole
wichtiger Hinweis zur Vermeidung von Sachschaen
zulässige Anordnung oder Tätigkeit
unzulässige Anordnung oder Tätigkeit
siehe Textteil
siehe Bildteil
siehe gesonderte Montageanleitung der Steuerung bzw. der zusätzlichen elektrischen Bedienelemente
elektrische Spannung
optionale Bauteile als Zubehor bestellbar
Tur 1-fluglig
Tür mit Seiteinteil
Tür nachinnenoffend
Tür nach außen öffnend
Tragklötze
Distanzklötz
Rahmen nach Flügel ausrichten
Hausinnenbereich
Hausaußenbereich
unzulässig nach DIN 4108
Winter
Sommer
Tauwasserbildung
dampdfluidfusionsdicht
dampdfluidfusionsoffen
Verschraubung handfest anziehen
Verschraubung fest anziehen
prufen
wartungsfrei
Tüflügel abstellen
Bauteil oder Verpackung entfern und entsorgen
kennzeichnet im Bildteil Arbeitssschritte, die nacheinander ausgeführrt werden müssen
einbruchhemmendes Bauteil RC 3
nach DIN EN 1627:2011
einbruchhemmendes Bauteil RC 4
nach DIN EN 1627:2011
Angriffsseite
Daueroffen
potentialfreier Taster
Schalter
Automatiktur
bauseits anzuschlieben, bauseits zu montieren
werkseitig angeschlossen, werkseitig montiert
1.3 Verwendete Abkürzungen
OFF Oberkante Fertigfußboden
1.4 Farbcode fur Leitungen, Einzeladern und Bauteile
Die Abkürzungen der Farben für Ader- und Leitungskennzeichnung sowie Bauteile folgt dem internationalen Farbcode nach IEC 757:
| BK Schwarz YE Gelb | | |
| BN Braun | WH Weiß | | |
| GN Grün GN/YE Grün, Gelb | | |
| GY Grau | | | |
2 Sicherheitschinweise
GEFAHR
Lebensgefahr beim Einbau der Haustür
Beim Einbau kann die Tur oder der Turrahmen umfallen und darauf Personen erschlagen.
Sichern Sie Tur und Turrahmen vor und während der Montagearbeit gegen Umfallen.
-
Befolgen Sie beim Einbau der Aluminium-Haustür die Grundregeln der DIN 4108 Wärmeschutz und Energieeinsparung in Gebäuden.
-
Befolgen Sie gültige Normen, Richtlinien, Vorschriften und Verordnungen. Befolgen Sie die anerkannten Regel der Technik.
Schützen Sie ihre Aluminium-Haustür bis zur Baufertigstellung vor Beschädigungen. Decken Sie die Aluminium-Haustür mit Folie und Klebeband ab. Beachten Sie, dass Klebestreifen, bei längerer Sonneneinstrahlung Rückstände hinterlassen können.
- Ermitteln Sie die geeigneten Befestigungen entsprechend den örtlichen Gegebenheiten. Halten Sie die Befestigungen bauseits bereit.
- Verankern Sie die Aluminium-Haustür an allen vorgesehenen Befestigungspunkten in der Wand.
- Halten Sie die erforderlichen Achs- und Randab stände der Dubel ein, abhängig von der Wandart. Beachten Sie die Montagehinweise und Verarbeitungsrichtlinien des Dubelherstellers.
- Reinigen Sie vorher alle Kontaktflächen, die mit Silikon und Dichtstoffen versiegelt werden, z. B.: Profiloberflächen
- Randverbund der Scheibe.
- Verwenden Sie nur Dicht- und Klebstoffe, die für die Anwendung geeignet und für die Werkstoffe verträglich sind. Beachten Sie die Verarbeitungsrichtlinien des jeweiligen Herstellers.
Beauftragen Sie nur ausgebildete Fachkräfte mit den Elektroarbeiten.
- Bei Aluminium-Hausturren mit automatischen Türantrieben müssen Sie die EG-Richtlinie 2006/42/EG einhalten.
Beauftragen Sie für den fachgerechten Einbau der Aluminium-Haustür ausschließlich ausgebildete Monteure.
ACHTUNG
Funktionsbeeinträchtigung
Fehlende oder geänderte Bauteile beeinträchtigen die Funktion der Haustür.
Andern oder entfernen Sie keine Bauteile.
Befestigen Sie alle in der Anleitung aufgeführten Bauteile.
3 Montage
Befolgen Sie für eine einfache und fachgerechte Montage die im Bildteil dargestellen Arbeitsschritte sorgfältig.
Prufen Sie vor dem Tureinbau, ob Anbauteile montiert werden müssen (siehe Bild 3).
Entfernen Sie vor der Montage die Transport Sicherungen (siehe Bild 2.3).
Befestigungsmaterialien und Abdichtungsmaterialien gehoren nicht zum Lieferumfang.
HINWEIS:
Verwenden Sie vorrangig die werkseitig vorerichtigeten Befestigungspunkte.
Die in der Bauanleitung angegebenen Befestigungspunkte sind allgemeingültig. Sie können von den werkseitig vorerichtigten Befestigungspunkten abweichen.
3.1 Zubehor
K3 Kopplung Tur,Seitenteil,Oberlicht (siehe Bilder 3.1/3.2)
VP25/VP50 Verbreiterung (siehe Bild 3.3a)
VP100/VP150 Verbreiterung (siehe Bild 3.3b)
VPE20/VPE50 Verbreiterung einteilig (siehe Bild 3.4)
KE135/KE90 Eckprofile 135^ / 90^ (siehe Bilder 3.5a/3.5b)
KS3 Statikprofil (siehe Bild 3.6) Befestigungsmaterial für Zubehör gehört zum Lieferumfang.
3.2 Turposition ermitteln
Legen Sie die Turposition für die Dubel fest. Die Turposition hängt ab von den ortlichen Befestigungsmöglichkeiten, der Wandart und den erforderlichen Achs- und Randabständen.
Positionieren Sie die Tur in der Dammebene der Wand. Positionieren Sie bei monolithischen oder einschaligem Mauerwerk die Tur möglichst welt Richtung Gebäudeinnenseite. Beachten Sie den Isothermenverlauf (siehe Bild 1).
3.3 Montagearten
Ankermontage (siehe Bilder 10-12)
Dübelmontage (siehe Bilder 10-12)
Rahmenschraubenmontage (siehe Bilder 10-12)
HINWEIS:
Hinterklotzen Sie jeder Befestigungspunkt druckfest.
Tüflügel aushängen (siehe Bilder 2.5/15a/15b).
| ACHTUNG |
| Funktionsbeeinträchtigung |
| Das Nichtbeachten der Verarbeitungsrichtlinien beeinträchtigt die Funktion der Haustür. |
| Beachten Sie beim Befestigungsmaterial und beim Abdichtungsmaterial die Verarbeitungsrichtlinien des jeweiligen Herstellers. |
3.4 Baukörpersanschluss
Die fachgerechte Befestigung, Lastabtragung und Abdichtung der Anschlussfuge zum Baukörper ist eine wesentliche Voraussetzung für die dauerhafte Gebrauchstauglichkeit der Tur. Die Anschlussfuge ist abhängig vom jeweiligen Außenwandsystem und der Einbausituation. Befolgen Sie die Anforderungen der aktuellen EnEV, die Vorgaben der RAL-Gütegemeinschaft Fenster und Hausturen e.V. und die Verarbeitungsrichtlinien der Hersteller.
| Grundsätzlich gilt: | |
| Ruum.SEITE dampf- und luftdiffusionsdichteAbdichtung | |
| mittlerer Bereich feuchtigkeitsunempfindlicheWärmedämmung | |
| Außenete dampfdiffusionsoffene Regen- undWindspere | |
(siehe Bild 11.1/17)
3.5 Beschlag einstellen
Türlfugelverstellung horizontal und vertical, Anpressdruckeinstellung (siehe Bilder 15a-15b).
| ACHTUNG |
| Türöffnungswinkel begrenzen (siehe Bild 15b.1)Sie müssen den Türöffnungswinkel bauseits auf 105° begrenzen.Begrenzen Sie bei verdecktliegenden Bändern denTuröffnungswinkel auf 105°. Beachten Sie, dass sonstBeschädigungen an Bändern bzw. Turrahmen zu erwartensind. |
3.6 Verglasen
- Einsetzen und Austauschen der Glasscheiben oder Füllungen (siehe Bild 14)
Klotzungsvorschläge (siehe Bild 14)
- Sicher der Verklotzungen gegen Herunterfallen (z.B. Patex-Kleber)
3.7 Elektrische Anschlüsse
GEFAHR
Netzspannung!
Beim Kontakt mit Netzspannung besteht die Gefahr eines tödlichen Stromschlags. Beachten Sie folgende Hinweise:
Nur Elektrofachkräfte)dürfen Elektroanschlusslegen.
Die bauseitige Elektroinstallation muss den jeweiligen Schutzbestimmungen entsprechen!
Die Elektrofachkraft muss darauf auf achten, dass die nationalen Vorschriften für den Betrieb von elektrischen Geräten eingehalten werden!
Der Querschnitt ist abhängig von der Länge der Spannungsversorgungsleitung:
| 10 m 0,50 mm2 | 75 m 1,50 mm2 |
| 40 m 0,75 mm2 | 125 m 2,50 mm2 |
| 50 m 1,00 mm2 | |
3.8 Montage einbruchhemmender Turelemente
Die Montageanweisungen these Abschnitts enthalten zusätzliche Hinweise zur Montage einbruchhemmender Turelemente der Widerstandsklasse RC 3/RC 4 nach DIN EN 1627:2011 (siehe Bild 18-22).
Nur durch den fachgerechten Einbau gemäß dieser Anleitung verfügen die Türelente über einbruchhemmende Eigenschaften.
3.8.1 Zulässige Wände
Die geforderte Einbruchhemmung wird nur erzielt, wenn die angrenzenden Wände den Anforderungen gemäß Tab. 1 - Tab. 3 entsprechen.
3.8.2 Zulässige Wandanschlüsse
Die unter Bild 10.2a-10.2n definierten Wandanschlüsse sind zulässig. Die fachgerechte Montage wird durch die Montagebescheinigung belegt.
3.8.3 Sicherheitsrelevante Bauteile
Die geforderte Einbruchhemmung wird nur erzielt, wenn die verwendeten Ausfachungen den unter folgenden Anforderungen entsprechen.
Mindestanforderung an die Fällungen der Seitenteile, Oberlicher:
| Widerstandsklasse RC 3 | |
| Widerstandsklasse der Verglasung gemäß EN 356 | P5 A |
| Positionierung der Sicherheitscheibe Angriffsseite | |
| Panel mit oder ohne Glas Aluminiumpanel | |
Der Austausch Sicherheitsrelevanter Bauteile (z. B. Beschläge, Schlösser und Ausfachungen) kann zum Verlust der Widerstandsfähigkeit des Türeelements führen.
Mindestanforderungen an Beschläge:
| Widerstandsklasse | RC 3 | RC 4 |
| EN 1303 (siehe Bild 19) | | |
| Schließzylinder (Stelle 7) | 4 | 6 |
| Schließzylinder (Stelle 8) | 1 | 2 |
Beachten Sie unbedingt folgende Einbauvorschriften:
Die sightbare Fuge zwischen Rahmen und Flügel von 5± 1 mm muss eingehalten werden (siehe Bild 20), sodass die Riegel des Schlosses voll in die Schließ Öffnungen eingreifen.
Tab. 1: Zuordnung der Widerstandsklassen von einbruchhemmender Bauteile zu Massiwänden
| Widerstandsklasse des Bauteils nach DIN EN 1627 | Umgebende Wände |
| aus Mauerwerk nach DIN 1053-1 aus Stahlbeton nach DIN 1045 |
| Wanddicke (ohne Putz) | Druckfestig- keitsklasse der Steine (DFK) | Rohdichteklasse der Steine (RDK) | Mörtelgruppe [min.] | Nenndicke [min.] | Festigkeits- klasse [min.] |
| RC 3 ≥ 115 m | m | ≥ 12 - MG II/DM | | ≥ 120 mm | B 15 |
| RC 4 ≥ 240 m | m ≥ 140 mm | |
Tab. 2: Zuordnung der Widerstandsklassen von einbruchhemmender Bauteile zu Porenbetonwänden
| Wand aus Porenbeton |
| Widerstandsklasse Druckfesteigkeitsklasseder SteineNenndicke | Ausführung | |
| RC 3 ≥ 4 | ≥ 240 mm | verklebt | |
Tab. 3: Zuordnung der Widerstandsklassen von einbruchhemmender Bauteile zu Holztafelwänden
| Widerstandsklasse | Geeigneter Wandaufbau |
| RC 3 | | N+F Holzschalung 19×120 mm, Lattung 40×60 mm, SB.W 60 mm, Holzstiel 60×140 mm, MF 140 mm, PE-Folie, OSB 15 mm, GKB 12,5 mm |
| Putz mit Gewebe, SB W 40 mm, DWD 15 mm, Holzstiel 60×140 mm, MF 140 mm, Kraftpapier, BFU 15 mm, GKB 12,5 mm |
| Putz mit Gewebe ca. 4 mm, PS 30 mm, FP 13 mm V100E1, Holzstiel 60×140 mm, MF 140 mm, PE-Folie 0,2 mm, FP 13 mm V20E1, Lattung 40×60 mm, Dämmung MF 40 mm, BFU 15,0 mm, GKB 9,5 mm |
| RC 4 | | Putz mit Gewebe ca. 4 mm, SB.W 60 mm, DWD 15 mm, Holzstiel 60×160 mm, SB.W 160 mm, Natronkraftpapier, OSB 22 mm, BFU 15 mm, GKB 12,5 mm |
| Putz mit Gewebe ca. 4 mm, SB.W 60 mm, DWD 15 mm, Holzstiel 60×160 mm, Mineralfaser 160 mm, Natronkraftpapier, FP 13 mm V20, Blech 0,75 mm, FP 13 mm V20, GKB 9,5 mm |
Montagewandte und Holzstandenerwande mit Nachweis des Herstellers bzgl. Eignung der entsprechenden Widerstandsklasse. Abweichende Wände sind möglich in Übereinstimmung mit EN 1627.
3.8.4 Zusätzliche Hinweise zum Einbau
Bauen Sie den Rahmen Iotrecht und fluchtgerecht ein (siehe Bild 11).
Hinterfüttern Sie die Freiräume zwischen Rahmen und Wänden druckfest mit verrottungsfreiem Material in den folgenden Bereichen:
Bander
- Füllung
- Verriegelung
Befestigungspunkte
an den oberen und unteren Ecken
Sorgen Sie durch geeignete Maßnahmen (z. B. Silikon) davon, dass die druckfeste Hinterfütterung nicht verrutschen kann (siehe Bild 10.2).
3.8.5 Hinweise für den Benutzer
-
Einbruchhemmende Bauteile bieten Widerstand gegen Einbruch nur in geschlossenem, verriegeltem und verschlossenem Zustand und nur mit abgezogenem Schlüssel.
Antipanikschlosser sind in Verbindung mit einbruchhemmenden Turen, nicht zulässig!
-
Knauf- und Rundzylinder sind bei einbruchhemmenden Turen (RC 3/RC 4) niemals zulässig.
3.8.6 Gewährleistung
Zur Gewährleistung der Leistungseigenschaft „Einbruchhemmung nach DIN EN 1627" mit der Klassifizierung RC 3/RC 4, muss das Montageunternehmen die fachgerechte Montage gemäß dieser Anleitung bestätigten. Dazu müssen Sie das mit der Auftragsbestätigung übergebene Dokument
"Montagebescheinigung für einbruchhemmende Türen" ausgefüllt an den Hersteller zusückensenden.
4 Beschreibung von S5 Smart, Comfort, Code, Scan
Potentialfreie Ansteuerung der Schlösser (siehe Bild 7b/7c/7d)
Wenn die Schlösser mit Sprechanlagen oder Tastern angesteuert werden sollen, deren Ausgang unter Spannung liegt, muss diese Leitung potentialfrei sein. Dies erfolgt durch den Einbau eines Koppelrelais. Das Koppelrelais für den Standardfall (12 V AC) finden Sie im Zubehör.
Bei Inbetriebnahme des Fingerlesers müssen Sie den Werkcodeändern. Beachachten Sie hierzu die mitgelieferte Bedienungsanleitung.
4.1 LED-Anzeige
Blau (BU)
| Zustand Funktion | |
| leuchtet kurz ein gültiger Funkcode wird erkannt für Kanal 1 | |
| leuchtet 1 × lang ein gültiger Funkcode wird erkannt, der auf beiden Kanälen gespeichert wurde | |
| blink langsam Empfänger ist im Modus Lernen für Kanal 1 | |
| blink schnell nach langsamem Blinken | beim Lernen wurde ein gültiger Funkcode erkannt |
| blink 5 Sek. langsam, blinkt 2 Sek.chnell | Geräte-Reset wird durchgeführt bzw. abgeschlossen |
| aus Betriebsmodus | |
Programmiertaste P (P-Taste)
4.2 Einlernen eines Funkcodes
Um einen Kanal zu aktivieren, zu wechseln:
Drucken Sie die P-Taste 1× um Kanal 1 zu aktivieren.
Um den Modus Lernen abzubrechen:
Drucken Sie die P-Taste 3× oder warten Sie auf das Timeout.
Timeout:
Wenn innerhalb von 25 Sekunden kein gultiger Funkcode erkannt wird, wechsel der Empfänger automatisch zurück in den Betriebsmodus.
4.3 Funkcodes einlernen
(siehe Bild 7e)
- Aktivieren Sie den gewünschten Kanal durch Drücken der
P-Taste.
Die blaue LED blinkt langsam fur Kanal 1
- Bringen Sie den Handsender zum Vererben seines Funkcodes in den Modus Vererben, Senden.
Wenn ein gultiger Funkcode erkannt wird, blinkt die LED
schnell blau und erlischt.
Der Empfänger ist im Betriebsmodus.
4.4 Betrieb
Der Empfänger signalisiert im Betriebsmodus das Erkennen eines gultigen Funkcodes durch das Aufleuchten der blauen LED.
HINWEIS:
Wenn der Funkcode der eingelernten Handsendertaste zuvor von einem anderen Handsender kopiert wurde, müssen Sie die Handsendertaste zum ersten Betrieb ein zweites Mal drücken.
ein gultiger Funkcode
Kanal 1 wird erkannt = die LED leuchtet 1 × kurz
4.5 Geräte-Reset
So konnen Sie alle Funkcodes loschen:
- Drücken Sie die P-Taste. Halten Sie die P-Taste gedrückt.
Die LED blinkt 5 Sekunden langsam blau.
Die LED blinkt 2 Sekunden Schnell blau.
- Lassen Sie die P-Taste los.
Alle Funkcodes sind gelöscht.
HINWEIS:
Wenn Sie die P-Taste vorzeitig loslassen, bricht der Geräte-Reset ab. Die Funkcodes sind nicht gelöscht.
5 Prüfung und Wartung
5.1 Sitz und Abdichtung prufen
Kontrollieren Sie vor dem Abschluss der Montage den korrekten Einbau der Aluminium-Haustür.
Prufen Sie folgende Punkte:
Sitz der Befestigungsschrauben zum Baukörper
Abdichtung der Aluminium-Haustur zum Baukorper
6 Reinigung und Pflege
6.1 Oberfläche
Sie haben ein hochwertiges Produkt aus Aluminium erworben. Schützen Sie es durch regelmäßige Reinigung und Pflege. Nur so vermeiden Sie Korrosion durch Umwelteinflüsse und nutzungsbedingte Verunreinigungen.
Reinigen Sie Klebeflächen vorher mit einem Alkohol-Wasser-Gemisch.
ACHTUNG
Ungeeignete Pflegemittel
Aggressive, atzende oder schmirgeldne Stoffe wie z. B. Säuren oder Stahlbürsten können die Oberfläche der Tur oder angrenzender Bauteile beschädigen.
Verwenden Sie zur Pflege der Aluminium-Haustür nur handelsübliche Pflegemittel und Microfasertücher.
Spulen Sie bei hochglänzenden Oberflächen den Schmutz mit Wasser ab.
Verwenden Sie bei matten Oberflächen keinesfalls Politur.
Beachten Sie beim Pflegemittel die Herstellerhinweise.
HINWEIS:
Herstellerempehlung: Reinigungsmittel proWIN „Seidenglanz" in Kombination mit Microfasertuch proWIN „Hochglanzzauber". www.prowin.net
6.2 Bewegliche Beschlagteile
Olen oder fetten Sie bewegliche Beschlagteile einmal im Jahr. Verwenden Sie nur saurefreies Öl oder Vaseline.
6.3 Turbander
ACHTUNG
Schmieren der Turbänder
Schmieren Sie verdecktliegende Türbänder spätestens nach 50.000 Schliebigungen.
Aufliegende Turbänder sind wartungsfrei.
Schmieren Sie aufliegendeTurbänder niemals.
6.4 Zylinder
Zur Pflege des Schliebzylinders sind ausschließlich spezielle Zylinderpflegesprays zulässig. Verwenden Sie keinesfalls graphithaltige Mittel.
7 Demontage und Entsorgung
Die Demontage der Aluminium-Haustür erfolgt in umgekehrter Aufbaureihenfolge.
Zerlegen Sie zur ordnungsgemänen Entsorgung die Aluminium-Haustür nach der Demontage in einzelne Komponenten. Entsorgen Sie alles unter Beachtung der ortlichen, behördlichen Vorschriften.
8 Ersatzteile
Wir weisen ausdrücklich daraufhin, dass nur Originalersatzteile geprüft und freiigegeben sind.
Sie können in Verbindung mit unseren Schlüssern H5, S5 folgende Zylinder verwenden:
Knaufzylinder
Zylinder mit und ohne Freilauffunktion
Zylinder mit und ohne Gefahren- und Notfungkion
Vor dem Einsatz anderer Schlösser wie z.B. Getriebeschlösser mit Antipanikfunktion müssen Sie die Funktion in Verbindung mit dem gewünschten Zylinder prüfen und sicherstellen.
9 Unternehmererklärung
Fachunternehmen bzw. Ersteller
StraBe
PLZ,Ort
Bauherrschäft bzw. Auftraggeber
StraBe
PLZ,Ort
Standort des Gebäudes
StraBe
PLZ,Ort
Die Haustür mit den Abmessungen:
Breite mm und Hohe
hat einen berechneten UD Wert . W/m2K.
Wir bestätigen den Einbau der Tur nach den anerkannten Regel der Technik und den Anforderungen der aktuellen EnEV.
Ort, Datum
Unterschrift Auftragnehmer bzw. Fachunternehmen
Hiermit bestätige ich Erhalt und Kenntnisnahme der Unternehmererklarung.
Ort, Datum
Unterschrift
These Unternehmererklarung ist laut § 26a der
Energieeinsparverordnung (EnEV) Pflicht. Die
Unternehmererklarung dient als Nachweis und muss mindestens
5 Jahre aufbewahrt werden.
Table of Contents
"Hochglanzzauber". www.prowin.net
Elektrische spanning
Beschermd gegen dampdiffusie
"Hochglanzzauber". www.prowin.net
