BRUKSANVISNING Sectional Garage Doors Ecostar Hormann
5 Renhold og pleie....53
6 Kontroll og vedlikehold....53
6.1 Kontroll- og vedlikeholdsarbeid....53
7 Feil og utbedring av skader....54
7.1 Fargebehandling....54
8 Demontering 54
107
Kjære kunde!
Takk for at du har valgt et produkt fra oss.
Oppbevar denne håndboken på et sikkert sted!
I tekstdelen blir det generelle adverselssymbolet brukt i forbindelse med de adverselstrinnene som beskrives i nedenfor. I bildedelen henviser et tilleggsutsagn til forklaringene i tekstdelen.
ADVARSEL
Kjennetegner en fare som kan føre til død eller alvorlige personskader.
NB!
Kjennetegner en fare som kan føre til at produktet blir skadet eller ødelagt.
2 Sikkerhetsmerknader
2.1 Forskriftsmessig bruk
Denne garasjeporten er kun bygget og beregnet til privat bruk.
Varig bruk er ikke godkjent
2.2 Generelle sikkerhetsmerknader
- Montering, vedlikehold, reparasjon og demontering av leddportene Garage BR 40 kan kun utføres av sakkyndige (i henhold til EN 12635).
- Hvis det oppstår feil på porten (f.eks. at den går tungt eller har andre feil), må en sakkyndig umiddelbart få i oppdrag å teste / reparere den.
- Den sakkyndige må passe på at alle nasjonale forskrifter vedrørende arbeidssikkerhet overholdes.
- Før igangsetting av porten må det kontrolleres at porten er i mekanisk feilfri stand og i balanse, slik at den også er lett å betjene for hånd (EN 12604).
- Bruksområdet for leddportene BR 40 er definert i EN-NS 13241-1.
- Vær oppmerksom på mulige farer ved montasjen av porten i henhold til EN-NS 12604 og EN-NS 12453.

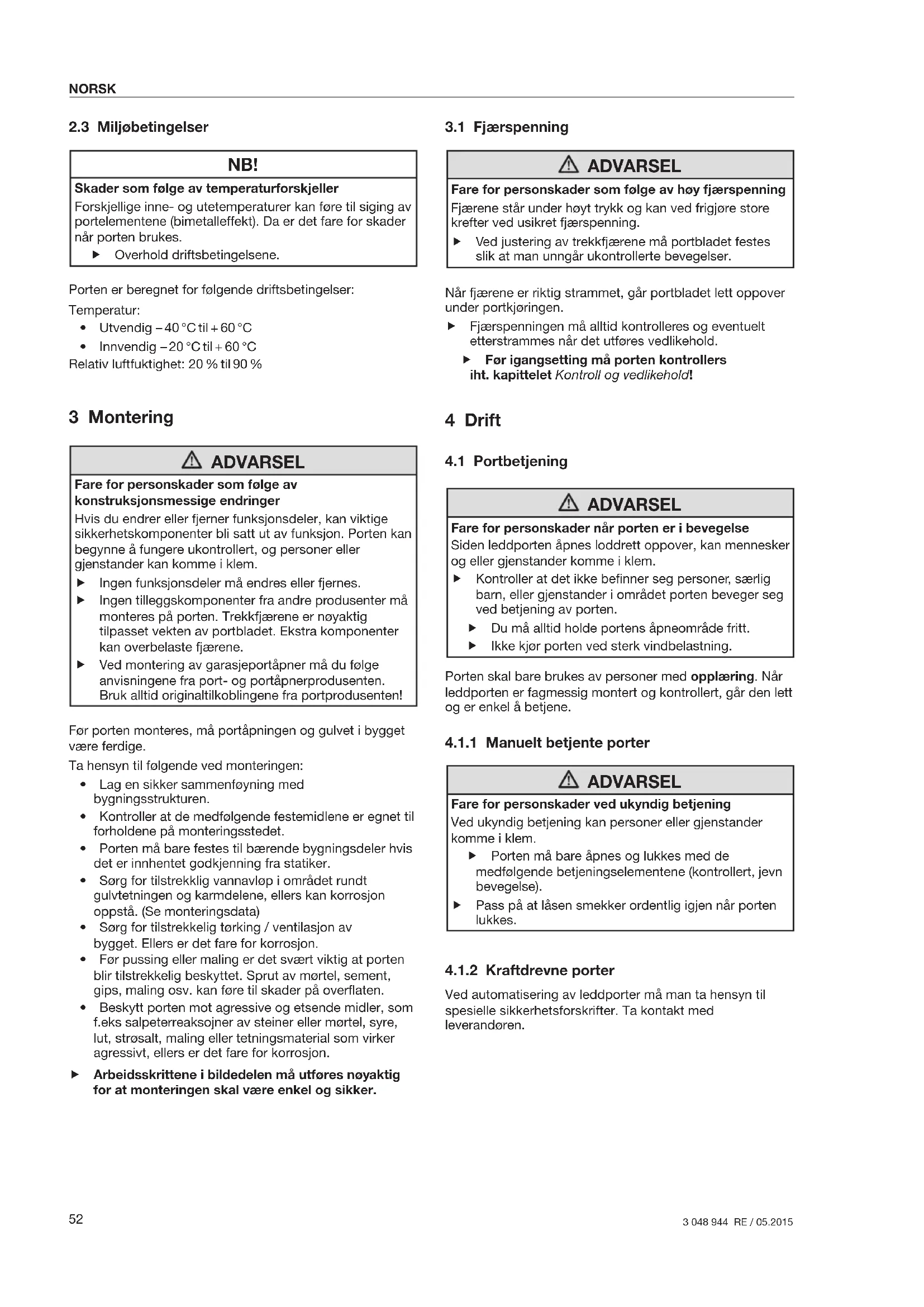

2.3 Miljøbetingelser
NB!
Skader som følge av temperaturforskjeller
Forskjellige inne- og utetemperaturer kan føre til siging av portelementene (bimetalleffekt). Da er det fare for skader når porten brukes.
▶ Overhold driftsbetingelsene.
Porten er beregnet for følgende driftsbetingelser:
Temperatur:
• Utvendig -40 °C til + 60 °C
• Innvendig -20^ til + 60^
Relativ luftfuktighet: 20 % til 90 %
3 Montering
ADVARSEL
Fare for personskader som følge av konstruksjonsmessige endringer
Hvis du endrer eller fjerner funksjonsdeler, kan viktige sikkerhetskomponenter bli satt ut av funksjon. Porten kan begynne å fungere ukontrollert, og personer eller gjenstander kan komme i klem.
▶ Ingen funksjonsdeler må endres eller fjernes.
Ingen tilleggskomponenter fra andre produsenter må monteres på porten. Trekkfjærene er nøyaktig tilpasset vekten av portbladet. Ekstra komponenter kan overbelaste fjærene.
▶ Ved montering av garasjeportåpner må du følge anvisningene fra port- og portåpnerprodusenten. Bruk alltid originaltilkoblingene fra portprodusenten!
Før porten monteres, må portåpningen og gulvet i bygget være ferdige.
- Lag en sikker sammenføyning med bygningsstrukturen.
- Kontroller at de medfølgende festemidlene er egnet til forholdene på monteringsstedet.
- Porten må bare festes til bærende bygningsdeler hvis det er innhentet godkjenning fra statiker.
- Sørg for tilstrekkelig vannavløp i området rundt gulvtetningen og karmdelene, ellers kan korrosjon oppstå. (Se monteringsdata)
- Sørg for tilstrekkelig tørking / ventilasjon av bygget. Ellers er det fare for korrosjon.
- Før pussing eller maling er det svært viktig at porten blir tilstrekkelig beskyttet. Sprut av mørtel, sement, gips, maling osv. kan føre til skader på overflaten.
- Beskytt porten mot agressive og etsende midler, som f.eks salpeterreaksojner av steiner eller mørtel, syre, lut, strøsalt, maling eller tetningsmaterial som virker agressivt, ellers er det fare for korrosjon.
Arbeidsskrittene i bildedelen må utføres nøyaktig for at monteringen skal være enkel og sikker.
3.1 Fjærspenning
ADVARSEL
Fare for personskader som følge av høy fjærspenning Fjærene står under høyt trykk og kan ved frigjøre store krefter ved usikret fjærspenning.
▶ Ved justering av trekkfjærene må portbladet festes slik at man unngår ukontrollerte bevegelser.
Når fjærene er riktig strammet, går portbladet lett oppover under portkjøringen.
Fjærspenningen må alltid kontrolleres og eventuelt etterstrammes når det utføres vedlikehold.
Før igangsetting må porten kontrollers iht. kapittelet Kontroll og vedlikehold!
4 Drift
4.1 Portbetjening
ADVARSEL
Siden leddporten åpnes loddrett oppover, kan mennesker og eller gjenstander komme i klem.
- Kontroller at det ikke befinner seg personer, særlig barn, eller gjenstander i området porten beveger seg ved betjening av porten.
Du må alltid holde portens åpneområde fritt.
Ikke kjør porten ved sterk vindbelastning.
Porten skal bare brukes av personer med opplæring. Når leddporten er fagmessig montert og kontrollert, går den lett og er enkel å betjene.
4.1.1 Manuelt betjente porter
ADVARSEL
Porten må bare åpnes og lukkes med de medfølgende betjeningselementene (kontrollert, jevn bevegelse).
▶ Pass på at låsen smekker ordentlig igjen när porten lukkes.
4.1.2 Kraftdrevne porter
Ved automatisering av leddporter må man ta hensyn til spesielle sikkerhetsforskrifter. Ta kontakt med leverandøren.
▶ Vri nøkklen 360°
Firkoble: vri nøkklen til venstre
Låse: vri nøkklen til høyre
Innenfra:
▶ Forskyv sikringsarmen på låsen
Frikoble: forskyv oppover
Låse: forskyv nedover
5 Renhold og pleie
NB!
Riper på vindusrutene som følge av gal rengjøring Vinduene får riper hvis de skures.
- Skyll først av smuss- og støvpartikler grundig med vann. Deretter rengjør du om nødvendig med kun vann, et ph-nøytralt oppvaskmiddel og en myk og ren klut.
Til rengjøring og pleie er det tilstrekkelig med rent vann. Ved noe kraftigere smuss kan du bruke varmt vann med et nøytralt, ikke skurende rengjøringsmiddel (vanlig oppvaskmiddel, pH-verdi 7). For at overflateegenskapene skal holde seg, må overflatene rengjøres minst hver
- måned (portens utside, pakninger). Glideområdet bak sidepakningen må alltid holdes rent slik at glideevnen opprettholdes.
Forskjellige typer miljøpåvirkning (f.eks. havklima, syrer, strøsalt, luftforurensning, lakkskader) kan gjøre det nødvendig med ytterligere beskyttelsesmaling (se Fargebehandling på side 54).
6 Kontroll og vedlikehold
6.1 Kontroll- og vedlikeholdsarbeid
ADVARSEL
Fare for personskader som følge av defekte sikkerhetskomponenter
Som følge av utilstrekkelig kontroll og vedlikehold kan viktige sikkerhetskomponenter falle ut eller bli defekte.
Få kontroll og vedlikehold utført regelmessig av sakkyndige.
Etterfølgende kontroll- og vedlikeholdsarbeider skal utføres av sakkyndig iht. denne håndboken før første igangsetting og minst en gang årlig!
6.1.1 Bæreelementer
ADVARSEL
Fare for personskader som følge av høy wirespenning Wirene står under høy spenning og har høyt dreiemoment. Wirer med skader kan føre til alvorlige personskader.
Før du skifter ut wirer som har skader, må portbladet sikres slik at det ikke kan bevege seg ukontrollert.
▶ Vær ekstra forsiktig när du bytter wirer med skader.
- Kontroller om det er brudd eller skader på bæreelementene (wire, fjær, beslag, oppheng) og sikkerhetsinnretningene. Skift ut skadde komponenter.
6.1.2 Vektutjevning
ADVARSEL
Er ikke vektutjevningen riktig innstilt, kan porten sakke akterut og dermed klemme inn gjenstander eller personer.
▶ Etterstram trekkfjærene.
Høy fjærspenning
Fjærene står under høyt trykk og kan ved frigjøre store krefter ved usikret fjærspenning.
▶ Ved justering av trekkfjærene må portbladet festes slik at man unngår ukontrollerte bevegelser.
Slik kontrollerer du portbladets vektutjevning:
- Åpne porten halvveis opp manuelt.
Porten skal nå holde seg i denne posisjonen.
Dersom porten siger merkbart nedover:
▶ Etterstram trekkfjærene.
6.1.3 Festepunkter
- Kontroller at alle festepunktene på porten og bygningen sitter godt. Etterstram ved behov.
6.1.4 Føringsruller og føringsskinner
Føringsrullene skal være lette å dreie rundt når porten er lukket.
▶ Still inn føringsrullene ved behov. Følg monteringsanvisningene som gjelder for portåpnerne. Her gjøres det oppmerksom på detaljer om hvordan føringsrullene stilles inn.
▶ Rengjør føringsskinnene hvis det er nødvendig. De må ikke smøres med fett!
6.1.5 Hengsler og løpehjulholdere
- Smør hengslene og løpehjulholderne med olje.
6.1.6 Låsesylinder
NB!
Skade på låsesylindrene som følge av uegnede vaskemidler
Låsesylindrene må ikke oljes eller rengjøres med oljeholdige midler.
▶ Bruk bare spesielle pleiemidler fra forhandleren.
Ikke bruk olje eller grafitt.
6.1.7 Pakninger
- Kontroller at pakningene er hele og ikke har skader eller er deformert. Skift ut ved behov.
7 Feil og utbedring av skader
ADVARSEL
Fare for personskader som følge av ukontrollert portbevegelse
Ved feil kan ukontrollerte portbevegelser klemme inn gjenstander eller personer.
▶ Ved svikt av porten (går tungt eller andre feil) må en sakkynig umiddelbart bli kontaktet for sjekk / reparasjon.
7.1 Fargebehandling
- Puss flaten lett med fint sandpapir (minst 180-korning).
- Rengjør med vann. Tørk av, og fjern alt fett.
- Fortsett behandlingen med vanlig kunstharpikslakk for utendørs bruk.
Unngå mørke farger på isolerte porter og porter med brutt kuldebro.
Følg anvisningene fra lakkprodusenten!
8 Demontering
Porten demonteres i henhold til denne monteringsanvisningen, men i motsatt rekkefølge.
Innehåll
1.1 Benyttede advarsler....63
2.3 Omgivelsesforhold....64
3 Montering....64
6 Kontrol og service 65
1.1 Benyttede advarsler
2.3 Omgivelsesforhold
BEMÆRK!
Beskadigelse pga. temperaturforskelle
Porten er beregnet til følgende driftsbetingelser:
Temperatur:
• Udendørs side - 40 °C til + 60 °C
• Indendørs side -20^ til +60^
Fare for tilskadekomst ved usagkyndig betjening
Ved usagkyndig betjening kan personer eller genstande komme i klemme.
6 Kontrol og service
▶ Smør hængsler og rulleholdere.
