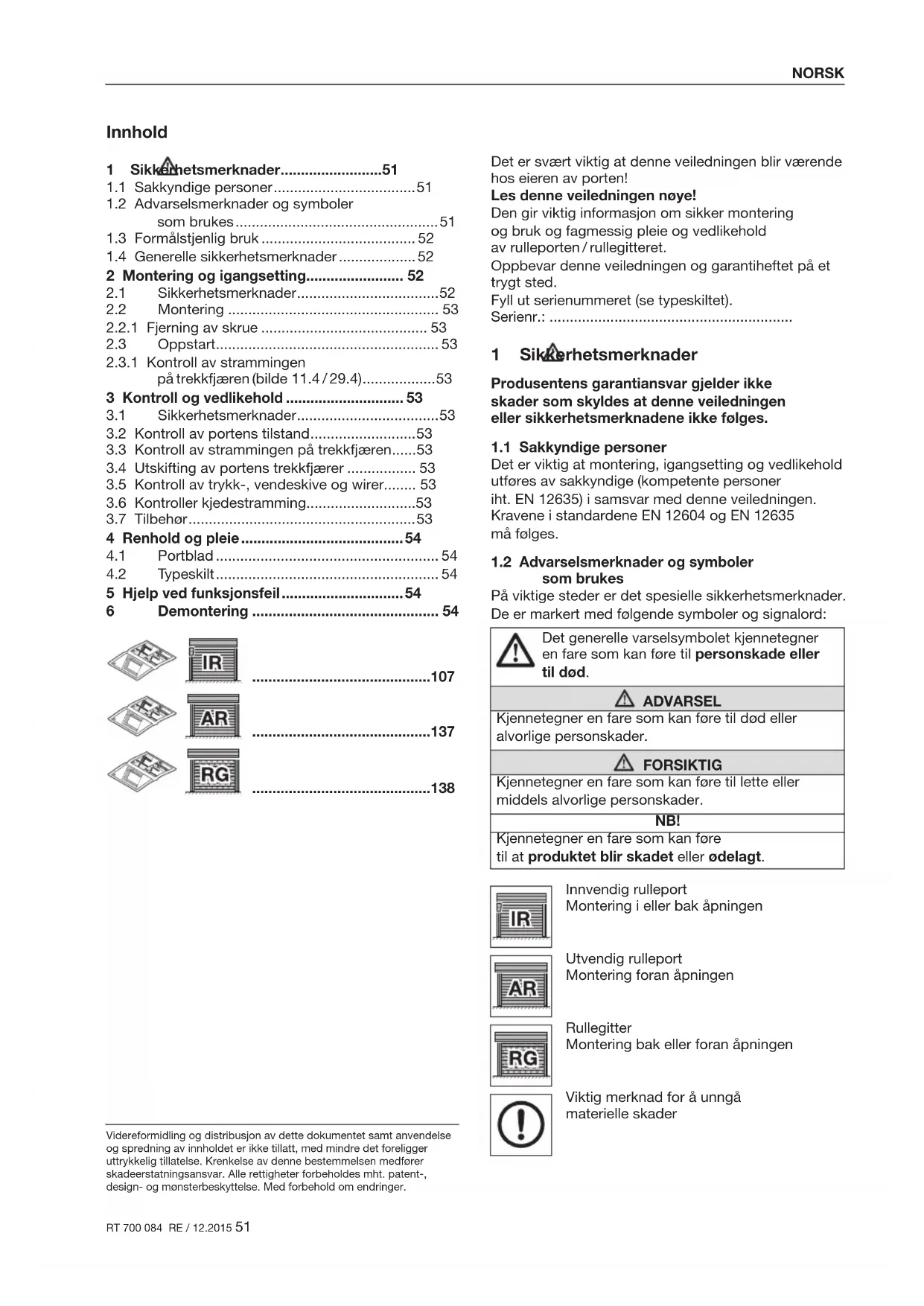

BRUKSANVISNING RollMatic Hormann
1.1 Sakkyndige personer.. 51
1.2 Adverselsmerknader og symboler som brukes... 51
1.3Formalstjenligbruk 52
1.4 Generelle sikkerhetsmerknader 52
2 Montering og igangsetting. 52
2.1 Sikkerhetsmerknader.. 52
2.2 Montering 53
2.2.1 Fjerning av skrue 53
2.3 Oppstart.. 53
2.3.1 Kontroll av strammingen
på trekkfjærén (bilde 11.4/29.4)................................53
3 Kontroll og vedlikehold 53
3.1 Sikkerhetsmerknader.. 53
3.2 Kontroll av portens tilstand.. 53
3.3 Kontroll av strammingen pa trekkfjaren.....53
3.4 Utskifting av portens trekkfjaerer 53
3.5 Kontroll av trykk-, vendeskive og wirer..... 53
3.6 Kontroller kjedestramming.. 53
3.7 Tilbehør 53
4 Renhold og pleie 54
4.1 Portblad 54
4.2 Typeskilt 54
5 Hjelp ved funksjonsfeit. 54
6 Demontering 54
107
137
138
Det er svært viktig atijke veiledningen blir værende hos eieren av porten!
Lesdenneveiledningennoye!
Den gir viktig informasjon om sikker montering og bruk og fagmessig pleie og vedlikehold av rulleporten/rullegitteret.
1.2 Advarselsmerknader og symboler som brukes
Det generelle varselsymbolet kjennetegner en fare som kan fore til personskade ellertildo.
ADVARSEL
Kjennetegner en fare som kan fore til dod aller alvorlige personskader.
FORSIKTIG
Kjennetegner en fare som kan fore til lette ell er middels alvorlige personskader.
NB!
Skruene ma festes godt med handmakt
- Garasjerulleporten er kun ment til privat bruk. Hvis du vil bruke porten til naeringsformål, ma du Forst undersøke om sik bruk er tillatt i henhold til gjeldende nasjonale og internasjonale forskritter.
Rullegitteret er kun ment for lasing av gjennomgangsapninger i private og kommersielle omrader. Porter som befinner seg pa offentlig omrade og som kun har en sikkerhetsinnretning, f. eks. kraftbegrensning, skal kun brukes under oppsyn og ma i tillegg sikres med en fotocelle. Betjening av rullegitteret skal kun foretas av opplert personell.
Rulleporten / rullegitteret er ment til utendors bruk og apner og lukker loddrett.
- Rulleporten / rullegitteret er beregnet på motordrift. Portapneren for rulleport / rullegitter er konstruert for bruk i torre rom. Følg den separate veiledningen for styringen.
1.4 Generelle sikkerhetsmerknader
- Portens bevegelsesomrade ma alltid holds fritt. Kontroller at det jakke befinner seg personer - saerlig barn - eller gjenstander i omradet porten beveger seg i ved betjening av porten.
- Loft aldri gjenstander og / eller personer med porten.
- Du ma ikke endre eller fjernekomponenter! Da kan viktige sikkerhetskomponenter blissett ut av funksjon. Du ma kun bruke originaldeler som passer til rulleporten/rullegitteret.
- Beskytt porten mot aggressive og etsende midler, f.eks. salpeterreaksjoner av stein ell er mortel, syrer, baser, strøsalt og aggressiv maling ell er aggressiv tetningsmaterialie.
Sorg for tilstrekkelig vannavlop og ventilasjon (torking) i nederste del av foringskinnene.
- Det kan vaere farlig Å bruke porten när den er utsatt for vind.
2 Montering og igangsetting
2.1 Sikkerhetsmerknader
| ADVARSEL |
| Risiko for persorskader
Det er fare for persorskader under monteringen.
Følg disse anvisingene: |
| ▶ Bruk vernebriller og vernehansker. |
| ▶ Kontroller at de medfølgende festemidlene er egnet til forholdene på monteringsstedet.
Bruk kun festemidler som egner seg til bygningsstrukturen.
▶ Sikre porten sik at den ikke kan kante. |
| NB! |
| Skade på produitet
Følg disse anvisingene:
► Beskytt componentene i porten, særlig portbladet, mot forurensninger og skader under monteringen. |
Fest konsollholdere med 2 skruer per side pa bygningsstrukturen!
Fest fängsskinnene med 6 aller 8 skruer per side. Ellers kan/DDke vindbelastningen pa typeskitet garanteres.
2.2 Montering
Innvendig rulleport (IR)
Rulleporten kan monteres innvendig bak apningen.
eller i apningen (se bilde 1 til bilde 12).
Utvendig rulleport (AR)
Rulleporten monteres utvendig foran apningen (se bilde 20 til bilde 30).
Rullegitter (RG)
Rullegitteret kan monteres innvendig bak apningen erer utvendig bak apningen (se bilde 20 til bilde 30).
For at monteringen skal vare enkel og sikker, ma du utfore alle arbeidsskrittene noyaktig!
Alle mal i figurdelen er oppgitt imm.
2.2.1 Fjerning av skrue
Fjern skruen fra lagerinnsatsen til lengdeutjevning av attekantakslingen.
2.3 Oppstart
Apne porten og lukk den til valgfri hoyde igjen. Porten mbli staende i alle posisjoner.
FORSIKTIG
Stramming av portens trekkfjaerer
Strammingen av portens trekkfærer utgjør fare for personskader ved ukyndig omgang.
Strammingen av portens trekkfjærer må bare stilles inn av sakkyndige i henhold til bilde 10.6/28.6.
Etter innstillingen av strammingen av portens trekkfjaerer ma fjaerholderne sikres med splinter.
Dersom porten siger merkbart nedover:
Ok strammingen pa trekkfjaeren.
Dersom porten trekker merkbart oppover:
Reduser strammingen pa trekkfjaeren.
Gjør en testkjøring og kontROLLER porten i henhold til kapittel 3, Kontroll og vedlikehold.
Nár rulleporten / rullegitteret er korrekt montert og kontrollert, gär den / detlett og er funksjonssikker og enkel Å betjene. Betjening av rullegitteret skal kun foretas av opplært personell.
3 Kontroll og vedlikehold
3.1 Sikkerhetsmerknader
Kontroll og vedlikehold ma utfores av sakkyndige i henhold tilijke veiledningen minst en gang i aret.
ADVARSEL
Portbevegelse
Det er fare for personskader i portens bevegelsesomrade.
Kontroller at det/DDke befinner seg personer-saerlig barn-eller gjenstander omradet porten beveger seg i ved betjening av porten.
Koble fra strømmen på portapneren og styringen.
Funksjonsdeler, saerlig sikkerhetskomponenter, skal bare byttes ut av sakkyndige.
Hurtigfrikopling - Foreta en visuell kontroll av trekkfjarene ogWirene og se etter brudd erller skader for hurtigfrikopen gen kopies ut.
3.2 Kontroll av portens tilstand
- Foreta en visuell kontroll for Å kontrollere portens generelle tilstand og at alle komponenter er komplete og fungerer.
Kontroller at alle festepunktene sitter godt. Etterstram eventuelt skruene.
3.3 Kontroll av strammingen pa trekkfjaren
Se kapittel 2, Montering og igangsetting.
3.4 Utskifting av portens trekkfjaerer
Portens trekkfærer ma byttes ut av sakkyndige.
etter ca. 20000 gangers bruk av porten.
| Antall ganger porten brukes hvver dag | Periode |
| Opptil 5 Hvert 12. År | |
| 6-10 Hvert 7. År | |
| 11-15 Hvert 4. År | |
| 16-35 Hvert 2. År | |
| Over 35 Hvert År | |
3.5 Kontroll av trykk-, vendeskive og wirer
Rengjør trykkskivene, vendeskiven og boltene.
Kontroller slitasjen pa skivene. Ved sterk slitasje eller skader ma skivene skiftes ut av en sakkyndig.
Olje bolten pa vendeskiven med en drape vanlig smoreolje (se bilde 10.3/28.3).
Kontroller om det er brudd eller skader paWirene. Wirer med skader ma byttes ut av en sakkyndig.
3.6 Kontroller kjedestramming
Kontroller kjeedestrammingen i henhold til bilde 5.2/12.4/23.1.Still eventuelt inn kjeedestrammingen med nivellering av portapneren.
3.7 Tilbehör
Du ma bare bruke originaldeler som passer til rulleporten / rullegitteret, for a sikre topp kvalitet, sikkerhet, paliitelighet og lang levetid.
- Utlignings-/monteringssettet kan leveres som ekstrautstyr.
4 Renhold og pleie
Konstruksjonen av rulleporten / rullegitteret er i samsvar med dagens tekniske standard. Trykkpunktter og slitasje, saerlig på de overste profilene, skyldes delve konstruksjonen og er uunngælige. De er ikke reklamasjonsgrunn.
Fjern skitt regelmessig for a unnga okt slitasje.
4.1 Portblad
Rengjør portflatene med rent vann, myk svamp og et nøytralt rengjøringsmiddel uten slipevirkning.
4.2 Typeskilt
Rengjør typeskiltet. Det ma alltid vare lett a lese.
5 Hjelp ved funksjonsfeit
Dersom porten går tungt eller har andre feil:
Kontroller alle funksjonsdeler. Folg kapittel 3, Kontroll og vedlikehold.
Kontakt en sakkyndig dersom noe er uklart.
6 Demontering
Porten mä demonteres av en sakkyndig person og kasseres pa fagmessig mæte.
