NÁVOD K OBSLUZE Sectional Garage Doors Ecostar Hormann

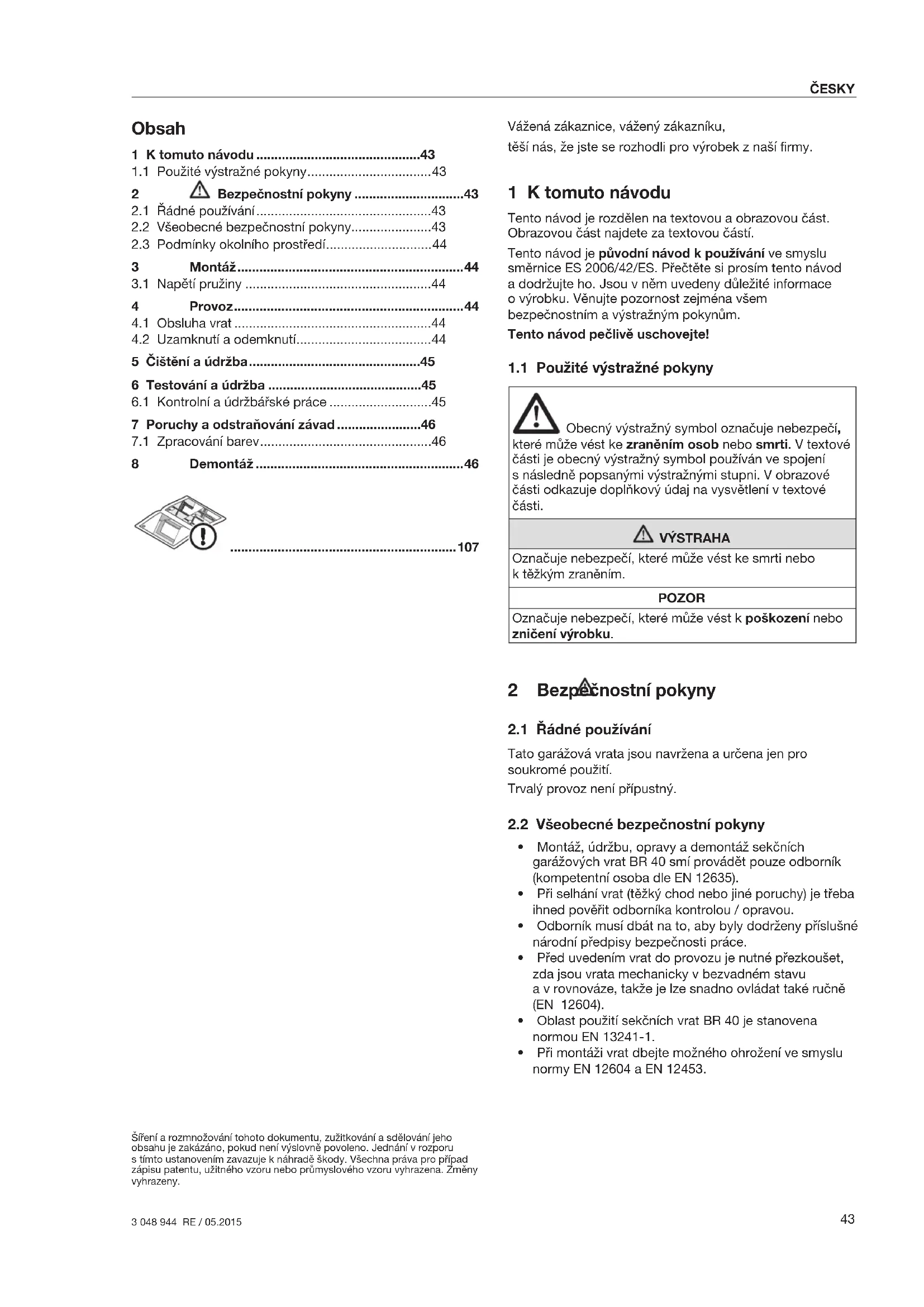

3 048 944 RE / 05.2015 MAGYARVážená zákaznice, vážený zákazníku, těší nás, že jste se rozhodli pro výrobek z naší firmy. 1 Ktomuto návodu Tento návod je rozdělen na textovou aobrazovou část. Obrazovou část najdete za textovou částí. Tento návod je původní návod k používání ve smyslu směrnice ES 2006/42/ES. Přečtěte si prosím tento návod adodržujte ho. Jsou v něm uvedeny důležité informace ovýrobku. Věnujte pozornost zejména všem bezpečnostním avýstražným pokynům. Tento návod pečlivě uschovejte!

1.1 Použité výstražné pokyny

Obecný výstražný symbol označuje nebezpečí, které může vést ke zraněním osob nebo smrti. Vtextové části je obecný výstražný symbol používán ve spojení snásledně popsanými výstražnými stupni. Vobrazové části odkazuje doplňkový údaj na vysvětlení vtextové části. VÝSTRAHA Označuje nebezpečí, které může vést ke smrti nebo ktěžkým zraněním. POZOR Označuje nebezpečí, které může vést kpoškození nebo zničení výrobku. 2 Bezpečnostní pokyny

Tato garážová vrata jsou navržena a určena jen pro soukromé použití. Trvalý provoz není přípustný.

2.2 Všeobecné bezpečnostní pokyny

• Montáž, údržbu, opravy ademontáž sekčních garážových vrat BR40 smí provádět pouze odborník (kompetentní osoba dle EN12635).

• Při selhání vrat (těžký chod nebo jiné poruchy) je třeba ihned pověřit odborníka kontrolou / opravou.

• Odborník musí dbát na to, aby byly dodrženy příslušné národní předpisy bezpečnosti práce.

• Před uvedením vrat do provozu je nutné přezkoušet, zda jsou vrata mechanicky vbezvadném stavu avrovnováze, takže je lze snadno ovládat také ručně (EN 12604).

• Oblast použití sekčních vrat BR40 je stanovena normou EN13241-1.

• Při montáži vrat dbejte možného ohrožení ve smyslu normy EN12604 aEN12453. 1 Ktomuto návodu .............................................43

Bezpečnostní pokyny ..............................43

2.1 Řádné používání ................................................43

2.2 Všeobecné bezpečnostní pokyny......................43

2.3 Podmínky okolního prostředí ............................. 44

5 Čištění a údržba ...............................................45 6 Testování a údržba ..........................................45

6.1 Kontrolní a údržbářské práce ............................45

7 Poruchy a odstraňování závad .......................46

7.1 Zpracování barev ...............................................46

8 Demontáž .........................................................46 Obsah Šíření arozmnožování tohoto dokumentu, zužitkování asdělování jeho obsahu je zakázáno, pokud není výslovně povoleno. Jednání vrozporu stímto ustanovením zavazuje knáhradě škody. Všechna práva pro případ zápisu patentu, užitného vzoru nebo průmyslového vzoru vyhrazena. Změny vyhrazeny.

ČESKY2.3 Podmínky okolního prostředí POZOR Poškození způsobená rozdílem teplot Vdůsledku rozdílné vnitřní avenkovní teploty může docházet kprohybům prvků vrat (bimetalový jev). Při použití vrat pak může dojít kpoškození. f Dodržujte provozní podmínky. Vrata jsou určena pro následující provozní podmínky: Teplota:

• venkovní strana – 40 °C až + 60 °C

• vnitřní strana – 20 °C až + 60 °C Relativní vlhkost: 20 % až 90 % 3 Montáž VÝSTRAHA Nebezpečí zranění vyvolané konstrukčními změnami Změnou nebo odstraněním funkčních dílů mohou být vyřazeny zfunkce důležité bezpečnostní konstrukční prvky. Vdůsledku toho může dojít knekontrolovaným pohybům vrat asevření osob nebo předmětů. f Neměňte aneodstraňujte žádné funkční díly. f Nemontujte žádné dodatečné cizí konstrukční díly. Tažné pružiny jsou přesně přizpůsobeny hmotnosti vratového křídla. Přídavné konstrukční prvky mohou způsobit přetížení pružin. f Při montáži pohonu dodržujte pokyny výrobce vrat ivýrobce pohonu. Vždy používejte pouze originální připojení výrobce vrat! Před vestavbou vrat musí být hotov otvor vrat apodlaha budovy. Při montáži věnujte pozornost následujícím činnostem:

• Zhotovte bezpečné spojení s tělesem stavby.

• Prověřte způsobilost dodaných upevňovacích prostředků pro danou stavební skutečnost.

• Na nosné díly budovy upevňujte vratové zařízení jen se svolením statika.

• Zajistěte dostatečné odvádění vody z prostoru těsnění vrat na jejich spodní části a v oblasti zárubní, vopačném případě hrozí nebezpečí koroze! (vizmontážní údaje)

• Zajistěte dostatečné vysychání a větrání budovy, jinak hrozí nebezpečí koroze.

• Před omítkářskými amalířskými pracemi musí být vrata účinně chráněna, protože stříkance malty, cementu, sádry, barvy atd. mohou mít za následek poškození povrchu.

• Chraňte vrata před agresivními aleptajícími prostředky, například před reakcemi sledkem zcihel nebo malty, kyselinami, louhy, posypovou solí, agresivně působícími nátěrovými hmotami nebo těsnicími materiály, jinak hrozí nebezpečí koroze. f Pro jednoduchou a bezpečnou vestavbu provádějte pečlivě pracovní kroky vobrazové části.

VÝSTRAHA Nebezpečí zranění vdůsledku vysokého napětí pružiny Pružiny jsou pod vysokým napětím a při nezajištěném napínání mohou uvolnit velké síly. f Při nastavovacích pracích na tažné pružině zajistěte křídlo vrat proti nekontrolovaným pohybům. Vpřípadě správného napětí pružin má křídlo vrat při provozu mírnou tendenci pohybovat se směrem nahoru. f Při každé údržbě je nutné přezkoušet napětí pružin avpřípadě potřeby napětí seřídit. f Před prvním uvedením do provozu vrata zkontrolujte podle kapitoly Testování a údržba. 4 Provoz

VÝSTRAHA Nebezpečí zranění při pohybu vrat Sekční vrata se otevírají svisle nahoru, přitom mohou být sevřeny osoby nebo předměty. f Zajistěte, aby se během činnosti vrat v prostoru jejich pohybu nevyskytovaly žádné předměty a žádné osoby, zvláště pak děti. f Prostor otvírání vrat udržujte vždy volný. f Nepohybujte vraty při silném působení větru. Obsluhu vrat musí provádět poučené osoby. Odborně namontovaná avyzkoušená sekční vrata mají lehký chod ajejich obsluha je jednoduchá.

4.1.1 Ručně ovládaná vrata

VÝSTRAHA Při neodborné obsluze hrozí nebezpečí úrazu! Při neodborné obsluze může dojít ksevření osob nebo předmětů. f Otevírání a zavírání vrat provádějte pouze pomocí dodaných obslužných prvků (kontrolovaný, rovnoměrný pohyb). f Při zavírání dbejte na to, aby uzamykací západka účinně zaskočila.

4.1.2 Elektricky ovládaná vrata:

Vpřípadě automatizace sekčních vrat je nutné dodržovat zvláštní bezpečnostní předpisy. Otyto informace požádejte dodavatele vrat.

3 048 944 RE / 05.2015 ČESKY4.2 Uzamknutí a odemknutí Vrata zavřená madlem nejsou uzamknuta. K uzamknutí a odemknutí použijte klíč nebo bezpečnostní páku na zámku. Zvenku: f Otočte klíčem o 360°. Odemknutí: otočte klíčem doleva Zamknutí: otočte klíčem doprava Zevnitř: f Posuňte bezpečnostní páku na zámku. Odemknutí: posuňte páku nahoru. Zamknutí: Posuňte páku dolů. 5 Čištění a údržba POZOR Poškrábání tabulí prosklení vdůsledku nesprávného čištění Obrušování ploch způsobuje poškrábání. f Částice nečistot a prachu nejprve důkladně smyjte vodou. Je-li třeba, vrata poté ještě vyčistěte měkkým, čistým hadrem namočeným ve vodě s pH-neutrálním mycím prostředkem pro domácnost. Kčištění a péči stačí čistá voda. Při silnějším znečištění lze použít teplou vodu sneutrálním, nedrhnoucím čisticím prostředkem (prostředek na mytí nádobí, hodnota pH7). Pro zachování vlastností povrchu je nutné pravidelné čištění nejméně jednou za 3 měsíce (vnější strana vrat, těsnění). Oblast skluzu za bočním utěsněním je nutné udržovat trvale čistou aklouzavou. Nejrůznější vlivy okolního prostředí (např. přímořské podnebí, kyseliny, posypová sůl, znečištění ovzduší, poškození laku) mohou vyvolat nutnost dalších ochranných nátěrů (viz Zpracování barev na straně46). 6 Testování a údržba

6.1 Kontrolní a údržbářské práce

VÝSTRAHA Nebezpečí zranění vdůsledku vadných bezpečnostních konstrukčních prvků V důsledku nedostatečné kontroly a údržby mohou selhat nebo být vadné důležité bezpečnostní konstrukční prvky. f Nechte provádět pravidelné kontrolní aúdržbářské práce odborným personálem. Následující kontrolní a údržbářské práce nechte provést odborníkem podle tohoto návodu před prvním uvedením do provozu a nejméně jednou za rok!

VÝSTRAHA Nebezpečí zranění vdůsledku vysokého napětí lana Lana jsou pod vysokým napětím. Poškozená lana mohou za určitých okolností způsobit těžká zranění. f Před výměnou poškozených lan vrata zajistěte proti pohybům. f Poškozená lana vyměňujte obzvlášť opatrně. f Přezkoušejte nosné prostředky (lana, pružiny, kování, závěsy) abezpečnostní zařízení vmístech zlomů či poškození, vadné konstrukční díly vyměňte.

6.1.2 Vyvážení hmotnosti

VÝSTRAHA Nebezpečí zranění vdůsledku nekontrolovaného spuštění vrat Není-li správně nastaveno vyvážení hmotnosti, mohou se vrata nekontrolovaně spustit asevřít osoby nebo předměty. f Dopněte tažné pružiny. Vysoké napětí pružiny Pružiny jsou pod vysokým napětím a při nezajištěném napínání mohou uvolnit velké síly. f Při nastavovacích pracích na tažné pružině zajistěte křídlo vrat proti nekontrolovaným pohybům. Kontrola vyvážení hmotnosti křídla vrat: f Vrata manuálně otevřete do poloviční výšky. Vrata se v této poloze musí udržet. Pokud vrata zřetelně klesají dolů: f Dopněte tažné pružiny.

6.1.3 Upevňovací body

f Přezkoušejte, zda jsou pevně dotaženy všechny upevňovací body na vratech a na stavebním objektu av případě potřeby je dotáhněte.

6.1.4 Vodicí kladky a vodicí kolejnice

Vodicí kladky se musí při zavřených vratech snadno otáčet. f Je-li třeba, vodicí kladky nastavte. Postupujte podle pokynů kvestavbě pohonů, neboť jsou vnich uvedeny zvláštnosti nastavení vodicích kladek. f Je-li třeba, vyčistěte vodicí kolejnice, nemažte je tukem!

6.1.5 Závěsy a držáky kladek

f Závěsy a držáky kladek namažte olejem. 3 048 944 RE / 05.2015

ČESKY6.1.6 Válcová vložka zámku POZOR Poškození válcových vložek zámků nevhodným čisticím prostředkem Válcové vložky zámků se nesmí čistit prostředkem obsahujícím olej ani mazat olejem. f Používejte pouze speciální prostředky z odborných obchodů. f Nepoužívejte olej ani grafit.

f Přezkoušejte, zda těsnění není poškozené, zdeformované a zda je úplné a eventuálně jej vyměňte. 7 Poruchy a odstraňování závad VÝSTRAHA Nebezpečí zranění v důsledku nekontrolovaného pohybu vrat Při poruchách může v důsledku nekontrolovaných pohybů vrat dojít ke zranění osob nebo sevření předmětů. f Při selhání vrat (těžký chod nebo jiné poruchy) ihned pověřte odborníka kontrolou / opravou.

7.1 Zpracování barev

Křídlo vrat je opatřeno základním nánosem polyesteru. Pokud chcete vrata přelakovat na jinou barvu, je nutný renovační nátěr nebo ochranný nátěr navíc:

• Plochy lehce přebruste jemným brusným papírem (min. zrnitost 180),

• očistěte vodou, osušte, odmastěte,

• poté je opatřete běžným lakem zumělé pryskyřice pro venkovní použití. Vyhýbejte se tmavým nátěrům udvoustěnných vrat avrat stepelnou izolací. Dodržujte pokyny pro zpracování dodané výrobcem laku! 8 Demontáž Vrata demontujte dle tohoto montážního návodu analogicky v opačném pořadí.

1.1 Použité výstražné pokyny

2.2 Všeobecné bezpečnostné pokyny

2.2 Všeobecné bezpečnostné pokyny ....................67

4.1.1 Ručne ovládané brány

VÝSTRAHA Nebezpečenstvo zranenia pri neodbornej obsluhe Pri neodbornej obsluhe môže dôjsť k privretiu osôb alebo predmetov. f Bránu otvárajte a zatvárajte len s dodanými ovládacími prvkami (kontrolovaný, rovnomerný pohyb). f Pri zatváraní dbajte na to aby blokovanie účinne zapadlo.

4.1.2 Mechanicky ovládané brány

6.1 Kontrolné a servisné práce

VÝSTRAHA Nebezpečenstvo zranení v dôsledku chybných bezpečnostných konštrukčných dielov V dôsledku nedostatočnej kontroly alebo údržby môže dôjsť k výpadku alebo k poškodeniu dôležitých bezpečnostných konštrukčných dielov. f Zabezpečte pravidelné vykonávanie kontrol a údržby zo strany odborného personálu. Nasledujúce kontroly a údržbárske práce nechajte pred prvou prevádzkou a minimálne raz ročne vykonať odborníkovi podľa tohto návodu.

6.1.1 Nosné prostriedky
