MANUALE UTENTE AD2 KARCHER

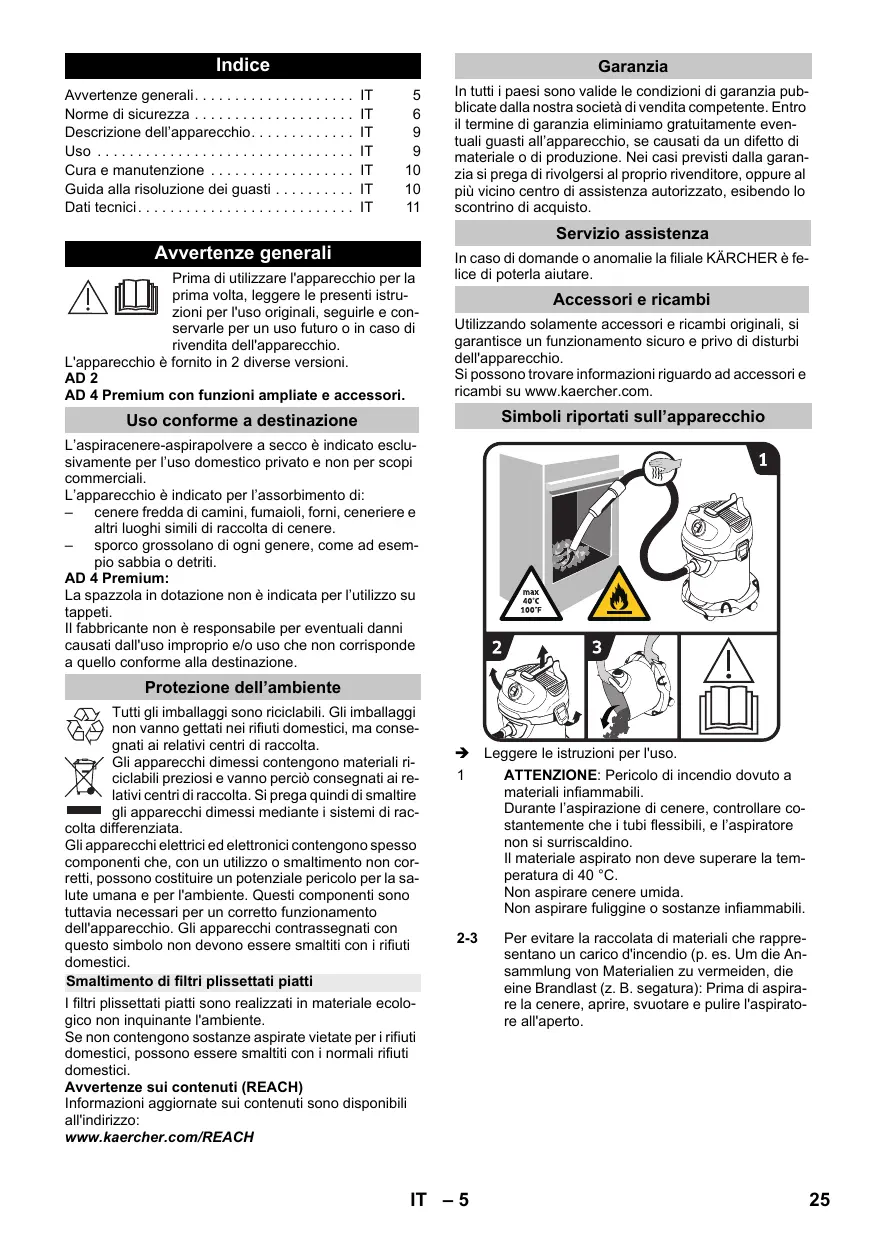

Avvertenze generali.	IT	5
Norme di sicurezza	IT	6
Descrizione dell'apparecchio	IT	9
Uso	IT	9
Cura e manutenzione	IT	10
Guida alla risoluzione dei guasti	IT	10
Dati tecnici.	IT	11

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

L'apparecchio è fornito in 2 diverse versioni.

AD 2

AD 4 Premium con funzioni ampliate e accessori.

Uso conforme a destinazione

L'aspiracenere-aspirapolvere a secco è indicato esclusivamente per l'uso domestico privato e non per scopi commerciali.

L'apparecchio è indicato per l'assorbimento di:

– cenere fredda di camini, fumaioli, forni, ceneriere e altri luoghi simili di raccolta di cenere.
- sporco grossolano di ogni genere, come ad esempio sabbia o detriti.

AD 4 Premium:

La spazzola in dotazione non è indicata per l'utilizzo su tappeti.

Il fabbricante non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme alla destinazione.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di racfferenziata.

Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Smaltimento di filtri plissettati piatti

I filtri plissettati piatti sono realizzati in materiale ecologico non inquinante l'ambiente.

Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

In tutti i paesi sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Servizio assistenza

In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

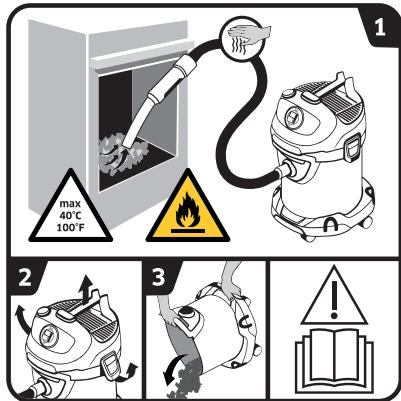

Simboli riportati sull'apparecchio

max 40°C 100°F 1 2 3 !

→ Leggere le istruzioni per l'uso.

1 ATTENZIONE: Pericolo di incendio dovuto a materiali infiammabili.
Durante l'aspirazione di cenere, controllare costantemente che i tubi flessibili, e l'aspiratore non si surriscaldino.
Il materiale aspirato non deve superare la temperatura di 40 °C.
Non aspirare cenere umida.
Non aspirare fuliggine o sostanze infiammabili.

2-3 Per evitare la raccolata di materiali che rappresentano un carico d'incendio (p. es. Um die Ansammlung von Materialien zu vermeiden, die eine Brandlast (z. B. segatura): Prima di aspirare la cenere, aprire, svuotare e pulire l'aspiratore all'aperto.

Norme di sicurezza

• Le targhette di avvertimento sull'apparecchio forniscono importanti indicazioni per un uso sicuro.
• Osservare sempre sia le indicazioni riportate nelle istruzioni, sia le norme vigenti in materia di sicurezza/antinfortunistica.

Livelli di pericolo

⚠ PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠ AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠️ PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Componenti elettrici

⚠ PERICOLO

Pericolo di scossa elettrica.

■ Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.
■ Lavori di riparazione e lavori su componenti elettrici possono essere effettuati solo dal servizio clienti autorizzato.

■ Non toccare mai la spina e la presa con le mani bagnate.

■ Prima di ogni utilizzo controllare che il cavo di allacciamento alla rete e la spina di alimentazione non presentino danni. Fare sostituire immediatamente il cavo di allacciamento alla rete danneggiato dal servizio clienti autorizzato/da un elettricista specializzato. Non mettere in funzione l'apparecchio se il cavo di allacciamento alla rete è danneggiato.

■ Non utilizzare strumenti abrasivi né detergenti per vetro o multiuso!

■ Non immergere l'apparecchio nell'acqua!

■ Non usare il cavo di allacciamento alla rete per portare / trasportare l'apparecchio.

■ Tenere lontano il cavo di allacciamento da spigoli vivi ed evitare di schiacciarlo.

■ Non staccare la spina dalla presa tirando il cavo di alimentazione.

⚠ AVVERTIMENTO

■ Collegare l'apparecchio solo ad un allacciamento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364.

■ Collegare l'apparecchio solo alla corrente alternata. La tensione di rete deve corrispondere alla tensione indicata sulla targhetta tipo dell'apparecchio.

■ Per motivi di sicurezza si consiglia in linea di principio di utilizzare l'apparecchio solo con un interruttore differenziale (max. 30 mA).
■ Per il funzionamento, estrarre / svolgere completamente il cavo di alimentazione dall'apparecchio.
In caso di sviluppo di fumo visibile: Togliere la spina e portare l'apparecchio all'aperto.

Uso sicuro

⚠ PERICOLO

■ Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Pericolo di asfissia!

⚠ AVVERTIMENTO

L'apparecchio non deve essere utilizzato da bambini o persone con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza e/o conoscenza.

■ I bambini non devono giocare con l'apparecchio.

■ Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

■ La pulitura e la manutenzione utente non devono essere eseguiti dai bambini senza sorveglianza.

⚠️ PRUDENZA

In caso di pause di lavoro prolungate disattivare l'apparecchio dall'interruttore principale / interruttore dell'apparecchio o tirare la spina di rete.

■ Non lasciare mai l'apparecchio incustodito quando è in funzione.
■ Spegnere l'apparecchio dopo ogni impiego e prima di ogni pulizia / manutenzione e staccare la spina.

ATTENZIONE

Non utilizzare mai senza filtro pieghettato piatto e relativo telaio installati, altrimenti l'apparecchio potrebbe essere danneggiato.
■ Proteggere l'apparecchio da intemperie estreme, umidità e calore.

Altri pericoli

⚠ PERICOLO

Rischio di esplosioni!

Determinate sostanze possono formare Insieme all'aria di aspirazione vapori e miscele esplosivi

Non aspirare mai le seguenti sostanze:

■ gas esplosivi o infiammabili, liquidi e polveri (polveri reattive)
■ Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi

■ Oggetti caldi, brucianti o incandescenti con temperature oltre i 40 °C. Con temperature oltre i 40 °C sussiste il pericolo d'incendio.

■ Non idoneo alla separazione di polveri nocive alla salute (classe polvere L, M, H).

- È interdetto fare funzionare l'apparecchio in aree potenzialmente a rischio di esplosione.

Queste sostanze possono inoltre corrodere i materiali dell'apparecchio.

⚠ AVVERTIMENTO

Pericolo d'incendio!

■ Non aspirare cenere rovente, incandescente o ardente. Aspirare solo cenere fredda.
Il serbatoio di polvere deve essere svuotato e pulito prima e dopo ogni utilizzo.
■ Non utilizzare sacchetti per la raccolta della polvere di carta o sacchetti di materiali infiammabili simili.
■ Non utilizzare comuni aspirapolveri per l'aspirazione di cenere.
■ Non tenere l'aspiracenere su basi infiammabili o polimeriche, come ad es. moquette o mattonelle viniliche.
Aspirare solo ceneri di materiali combustibili (p. es. legna da fuoco naturale, cubetti/pellets di legno, carbone lignitico e fossile).
■ Non aspirare fuliggine.
Il materiale di aspirazione che esternamente sembra essersi raffreddato può essere ancora molto caldo all'interno. In presenza di correnti d'aria le particelle di cenere calda possono riprendere fuoco.

■ Mescolare con un oggetto metallico la cenere per vedere se è ancora calda.

■ Prima di eseguire l'aspirazione di un forno verificare attentamente che si sia raffreddato completamente.

■ Attendere in ogni caso che la cenere sia completamente raffreddata prima di procedere alla pulizia. Vi sconsigliamo di volere spegnere il fuoco velocemente con acqua. Il materiale con cui è realizzato il camino può non sopportare l'improvviso sbalzo di temperatura e possono così formarsi delle crepe.

■ Durante l'aspirazione di cenere, controllare costante-mente che il tubo flessibile e l'aspiratore non si surriscaldino. Se viene riscontrato un surriscaldamento spegnere immediatamente l'apparecchio. Estrarre la spina di alimentazione dall'apparecchio. Rimuovere il materiale aspirato dall'aspiratore di cenere e di solidi. Lasciare raffreddare l'apparecchio all'aperto in modo sorvegliato.

⚠ AVVERTIMENTO

Pericolo di lesioni!

■ Non tenere la bocchetta e il tubo dell'aspiratore in prossimità della testa.

⚠️ PRUDENZA

■ Per prevenire incidenti o lesioni durante il trasporto è necessario osservare il peso dell'apparecchio (vedi Dati tecnici).

Stabilità dell'apparecchio

⚠️ PRUDENZA

■ Prima di qualsiasi attività con o sull'apparecchio è necessario renderlo stabile per evitare incidenti o danneggiamenti dovuto dalla caduta dell'apparecchio.

Dispositivi di sicurezza

⚠️ PRUDENZA

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere raggirati.

Descrizione dell'apparecchio

Figure riportate sulla pagina pieghevole!

La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore.

1 Raccordo tubo flessibile di aspirazione
2 Maniglia
3 Interruttore dell'apparecchio (ON/OFF)
4 Collegamento del sistema di pulizia del filtro
5 Tasto per pulizia filtro
6 Maniglia di trasporto/Gancio del cavo/posizione di appoggio
7 Griglia di scarico e filtro di scarico (già montato nell'apparecchio)
8 Chiusura serbatoio
9 Cavo di alimentazione con connettore
10 Alloggiamento accessori
11 Ruota pivottante
12 Manico/Barra di protezione
13 Filtro plissettato piatto con telaio (già montato nell'apparecchio)
14 Cestello filtrante
15 Tubo flessibile di aspirazione con impugnatura
16 Tubi rigidi di aspirazione 2 x 0,5 m
17 Bocchetta pavimenti

Uso

ATTENZIONE

Durante l'utilizzo, il filtro pieghettato piatto e il relativo telaio devono essere sempre impiegati.

Prima della messa in funzione

→ Figura A 1

Rimuovere la testa dell'apparecchio ed estrarre il cestello filtrante. Prima della messa in funzione montare i componenti singoli dell'apparecchio.

→ Figura A 2

Inserire il cestello filtrante.

Posizionare la testa dell'apparecchio e bloccarla.

Messa in funzione

AVVERTIMENTO

controllare se l'apparecchio è stato svuotato e pulito dopo l'ultima aspirazione eseguita.

Non è consentito l'utilizzo di sacchetti di raccolta polvere.

Figura B 1 - B 2

In base alla dotazione

Montare gli accessori

→ Inserire il tubo flessibile di aspirazione nell'attacco e si aggancia.
Per la rimozione premere con il pollice ed estrarre il tubo flessibile di aspirazione.
→ Collegare i due tubi di aspirazione e collegarli al tubo flessibile di aspirazione.
→ Collegare pipette e spazzola.

Figura C 1

→ Inserire la spina di alimentazione.

Figura C 2

→ Accendere l'apparecchio.

Posizione I: aspirazione

Interrompere il funzionamento

→ Spegnere l'apparecchio.

Posizione 0: l'apparecchio è spento.

Figura D 1

→ Posizionare il tubo aspirante con impugnatura e accessori nella cavità del gancio del cavo.

Figura D 2

→ Posizionare il tubo aspirante con impugnatura nella cavità del gancio del cavo.

Sistema di pulizia filtro integrato

Il sistema di pulizia del filtro è previsto per la pulizia intermedia in caso di aspirazione di grandi quantità di cenere.

Indicazione: Attraverso il sistema di pulizia filtro, il filtro plissettato piatto sporco può essere pulito premendo il pulsante e con ciò quindi aumentare di nuovo la potenza di aspirazione.

Figura E1

→ Inserire la maniglia del tubo aspirante nel collegamento del sistema di pulizia del filtro, sulla testa dell'apparecchio. All'accensione dell'apparecchio, premere 3 x il tasto di pulizia del filtro, facendo passare 4 secondi tra una volta e l'altra.

Indicazione: Dopo aver premuto più volte il tasto di pulizia filtro, controllare il contenitore sul suo volume di riempimento. Altrimenti lo sporco potrebbe fuoriuscire all'apertura del contenitore.

Dopo l'uso

→ Spegnere l'apparecchio e staccare la spina.

Svuotare il contenitore

Figura F 1

→ Rimuovere la testa dell'apparecchio.
→ Estrarre il cestello filtrante.
→ Svuotare il contenitore.
→ Se necessario, pulire il filtro pieghettato piatto.

Deposito dell'apparecchio

In base alla dotazione

Figura G 1

→ Collocazione cavo di allacciamento alla rete e accessori sull'apparecchio. Conservare l'apparecchio in luoghi asciutti.

Cura e manutenzione

→ Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.
→ Sciacquare all'occorrenza il contenitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.

Pulire il filtro plissettato piatto

Indicazione

Il filtro pieghettato piatto si trova nel cestello filtrante.

Figura H 1

→ Rimuovere la testa dell'apparecchio. Estrarre il telaio ed il filtro e battere il filtro. All'occorrenza pulire il filtro sotto acqua corrente. Non sfregare o spazzolare il filtro.

Asciugarlo completamente prima di inserirlo.

Figura H 2

→ Successivamente inserire prima il filtro e successivamente il telaio.

Posizionare la testa dell'apparecchio e bloccarla.

Sostituzione del filtro dell'aria di scarico

Raccomandazione: Per garantire un buon filtraggio, sostituire il filtro dell'aria di scarico 1 volta l'anno.

Figura | 1

→ Premere verso l'interno le linguette laterali della griglia di scarico.
→ Rimuovere la griglia di scarico con il filtro di scarico.
→ Estrarre il filtro di scarico dalla griglia di scarico.
→ Smaltire il filtro di scarico usato.
→ Inserire un nuovo filtro di scarico nella griglia di scarico.
→ Rimontare la griglia di scarico con il filtro di scarico.

Guida alla risoluzione dei guasti

Diminuzione della potenza di aspirazione

Nota:

LA quantità da aspirare può variare a secondo del materiale aspirato.

Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti.

■ Accessori, tubo aspirante o pipette ostruiti.
→ Rimuovere l'ostruzione con un ausilio idoneo.
■ Filtro pieghettato piatto e/o filtro per sporco grosso-lano ostruito.

Figura E1

→ Eseguire la pulizia del filtro.

Figura H 1

→ Percuotere il filtro pieghettato piatto e lavarlo sotto l'acqua corrente. Se necessario, sostituire il filtro pieghettato piatto.
■ Filtro di scarico molto sporco o non sostituito regolarmente.

Figura | 1

→ Sostituire il vecchio filtro di scarico con uno nuovo.

L'apparecchio si spegne autonomamente

Per evitare il surriscaldamento dovuto all'ostruzione dell'accessorio (ad es. tubo filtrante, pipette, filtro di scarico), l'apparecchio si spegne automaticamente (contatto di protezione termica).
→ Rimuovere l'ostruzione con un ausilio idoneo.
→ Eseguire la pulizia del filtro. Vedere capitolo “Potenza di aspirazione inibita”.
→ Dopo la pulizia e il raffreddamento, è possibile riprendere l'aspirazione.

Dati tecnici
AD 2

Tensione	220 - 240	V
Tipo di corrente	50-60	Hz
Potenza nominale assorbita	600	W
Protezione rete (fusibile ritarda-to)	10	A
Classe di protezione	II
Peso (senza accessori)	4,4	kg
Capacità vano raccolta	14	l
Raggio di azione	5,3	m
Dimensioni	345 x 330 x 440	mm
Livello di potenza sonora L_WA	82	dB(A)

Con riserva di modifiche tecniche!

AD 4 Premium

Tensione	220 - 240	V
Tipo di corrente	50-60	Hz
Protezione rete (fusibile ritarda-to)	10	A
Classe di protezione	II
Peso (senza accessori)	5,3	kg
Capacità vano raccolta	17	l
Raggio di azione	7,0	m
Dimensioni	365 x 330 x 565	mm

Design ecologico secondo 666/2013

Classe di efficienza energia	A+
Consumo energetico annuale indicativo	20,1	kWh/a
Classe di pulizia tappetiLa spazzola in dotazione non è indicata per l'utilizzo su tappeti.	-
Classe di pulizia di pavimenti duri	B
Classe di emissione della polvere	B
Livello di potenza sonora L_WA	80	dB(A)
Potenza nominale assorbita	600	W

Con riserva di modifiche tecniche!

Inhoud

→ Poista suodatinkori.

→ Tyhjennä säiliö.

→ Izklopite napravo.

Položaj 0: Naprava je izklopljena.

Slika D 1
