NÁVOD K OBSLUZE AD2 KARCHER

Obecná upozornění	CS	5
Bezpečnostní pokyny	CS	6
Popis zařízení	CS	9
Obsluha	CS	9
Ošetřování a údržba	CS	10
Pomoc při poruchách	CS	10
Technické údaje.	CS	10

Obecná upozornění

Před prvním použitím svého přístroje si přečtěte tento originální provozní návod, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Zařízení se dodává ve 2 odlišných provedeních.

AD 2

Přístroj AD 4 Premium s rozšířenými funkcemi a příslušenstvím.

Správné používání přístroje

Vysavač popela pro vysávání za sucha je určen výhradně pro soukromé použití v domácnosti a nikoliv pro komerční účely.

Přístroj je vhodný k odsávání následujících materiálů:

– studeného popela z krbů, komínů, topenišť, popelníku a podobných míst, v nichž se hromadí popel.
– Hrubých nečistot všeho druhu jako například písku nebo kamenné suti.

AD 4 Premium:

Podlahová hubice, která se dodává se zařízením, není určena k použití na kobercích.

Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.

Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu.

Likvidace plochého skládaného filtru

Ploché skládané filtry jsou vyrobeny z ekologického materiálu.

Pokud neobsahují substance, které nesmí přijít do domovního odpadu, můžete je vyhodit do běžného domovního odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Eventuální poruchy vzniklé na přístroji odstraníme během záruční doby bezplatně v případě, je-li příčinou poruchy chyba materiálu nebo výrobce. V případě záruky se prosím obraťte i s příslušenstvím a prodejním účtem na Vašeho obchodníka nebo na nejbližší autorizovanou servisní službu.

Oddělení služeb zákazníkům

Budete-li mít otázky nebo v případě poruchy Vám naše zastoupení KÄRCHER rádo pomůže.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

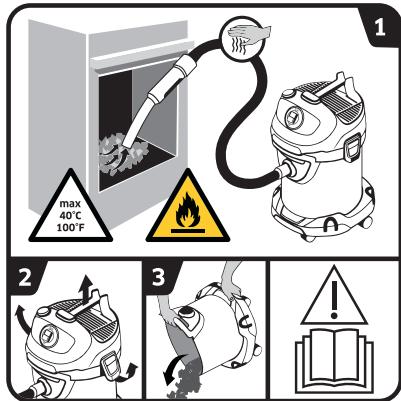

Symboly na zařízení

max 40°C 100°F 1 2 3 !

→ Přečíst provozní návod.

1 VAROVÁNÍ: Nebezpečí požáru hořlavých materiálů.

Při vysávání popela mějte stále pod kontrolou, zda se hadice☐ či vysavač nepřehřívají.

Teplota vysávaných látek nesmí překročit 40 °C.

Nevysávejte vlhký popel.

Nevysávejte saze nebo jiné hořlavé látky.

2-3 Kvúli snížení shromaždování materiálů, které představují zvyšování požárního zatižení (např. piliny): Po a před vysáváním popela otevřete vysavač ve venkovním prostoru, vyprázdněte je a vyčistěte.

Bezpečnostní pokyny

• Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.
  – Kromě pokynů uvedených v návodu na použití je nutné dodržovat všeobecné bezpečnostní právní předpisy.

Stupně nebezpečí

⚠️ NEBEZPEČÍ

Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.

⚠️ VAROVÁNÍ

Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.

⚠ UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Elektrické komponenty

⚠️ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

■ Než začnete provádět jakékoli údržbářské práce na přístroji, vytáhněte zástrčku ze sítě.
■ Veškeré opravářské a jiné práce na elektrických kompo-

nentech přístroje smí prová-dět pouze autorizovaný zákaznický servis.

■ Zástrčky a zásuvky se nikdy nedotýkejte mokrýma rukama.
Před každým zahájením provozu zkontrolujte, zda nejsou síťový kabel a síťová zástrčka poškozeny. Poškozený síťový kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem/ odborným elektrikářem. Zařízení s poškozeným síťovým kabelem neuvádějte do provozu.

■ Nepoužívejte abrazivní prostředky, čisticí prostředky na sklo ani univerzální čisticí prostředky!

■ Přístroj nesmí být ponořen do vody!

■ Nepřenášejte / přepravujte přístroj uchopením za napájecí kabel.

■ Sít'ový kabel netahejte přes ostré hrany a zamezte jeho skřípnutí.

■ Sít'ovou zástrčku neodpojuje ze zásuvky taháním za sít'ový kabel.

⚠️ VAROVÁNÍ

■ Přístroj smí být zapojen jen k takové el. přípojce, která byla zabudována odborným elektrikářem v souladu s normou IEC 60364.

■ Přístroj připojujte pouze ke zdroji střídavého proudu. Sí-tové napětí musí souhlasit s

napětím uvedeným na typovém štítku.

■ Z bezpečnostních důvodů zásadně doporučujeme provozovat zařízení přes ochranný spínač proti zbytkovému proudu (max. 30 mA).
■ Při provozu zcela vytáhněte / odviňte napájecí kabel z přístroje.
■ V případě, že spatříte kouř: Vytáhněte síťovou zástrčku ze zásuvky a préneste přístroj do otevřeného prostoru.

Bezpečné zacházení

⚠️ NEBEZPEČÍ

■ Balicí fólie uchovávejte mimo dosah dětí, hrozí nebezpečí udušení!

⚠️ VAROVÁNÍ

■ Přístroj nesmějí používat děti a osoby s omezenými tělesnými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a/nebo vědomostí.
■ Není dovoleno, aby si děti s přístrojem hrály.
■ Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.
- Čištění a údržbu přístroje ne-smí provádět děti bez dozoru.

⚠ UPOZORNĚNÍ

■ Při delších pracovních přestávkách vypněte stroj hlavním vypínačem / vypínačem na přístroji nebo odpojte síťovou zástrčku.
■ Nikdy prístroj nenechávejte bez dozoru, je-li v provozu.

■ Po každém použití a vždy před čištěním / údržbou přístroj vypněte a odpojte síťovou zástrčku.

POZOR

■ Přístroj nikdy nepoužívejte bez plochého skládaného filtru a příslušného rámu, jinak by mohlo dojít k jeho poškození.
■ Přístroj chraňte před extrémními vlivy počasí, vlhkostí a horkem.

Jiná nebezpečí

⚠️ NEBEZPEČÍ

Nebezpečí výbuchu!

V kontaktu s nasávaným vzduchem může u určitých látek dojít ke tvorbě explozivních par či směsí.

■ výbušné nebo hořlavé plyny, tekutiny a prach (reaktivní prach)
■ reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alkalickými a kyse-lými čisticími prostředky

■ Horké, hořící nebo žhavé předměty s teplotou nad 40°C. Při teplotách nad 40 °C hrozí nebezpečí požáru.

■ Nepoužívejte k separaci zdraví škodlivých prachů (třída L, M, H).

■ Provoz v prostředí s nebezpečím výbuchu je zakázáno.

Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje.

⚠️ VAROVÁNÍ

Nebezpečí požáru!

■ Nevysávejte horký, žhavý nebo ještě hořící popel. Vysávejte pouze studený popel.
■ Před každým použití přístroje a po něm vyprázdněte a očistěte nádobu na prach.
■ Nepoužívejte papírový prachový sáček nebo sáček z podobně hořlavých materiálů.
■ K odsávání popela nepouží-vejte komerčně dostupné vysavače.
■ Vysavač neskladujte na hořlavých nebo polymerových podkladech, jako např. kobercových nebo vinylových podlahách.
■ Vysávejte pouze popel z po- volených paliv (např. přírodní štípané dřevo, dřevěné brikety/dřevěné balíky, hnědě a černé uhlí).
■ Nikdy nenasávejte saze.
■ Popel či nečistoty vzniklé spalováním, které jsou vychladlé na povrchu, mohou být uprostřed ještě žhavé. Ve styku s kyslíkem se tyto žhavé částečky mohou snadno vznítit.
■ Kovovým předmětem rozhrňte popel a ujistěte se, zda popel již není žhavý.
■ Před nasáváním popela či nečistot z kamen se přesvědčte, zda jsou kamna do-statečně vychladlá.

■ Než začnete s čištěním, vždy vyčkejte až popel zcela vychladne. Nedoporučujeme rychle hasit oheň vodou. Materiál krbu není odolný proti náhlým změnám teploty a můžou na krbu vzniknout trhliny.
■ Při vysávání popela mějte stále pod kontrolou, zda se sací hadice či přístroj nepřehřívají. Při přehřátí okamžitě přístroj vypněte. Z přístroje vytáhněte síťovou přípojku. Vysávané látky vyprázdněte z vysavače na popel a suché vysávání. Přístroj nechte vychladnou pod dozorem ve venkovním prostoru.

⚠️ VAROVÁNÍ

Nebezpečí úrazu!

■ Trysku ani sací hubici nepoužívejte k vysávání v blízkosti hlavy.

⚠ UPOZORNĚNÍ

■ Aby bylo zabráněno poraněním nebo nehodám při přepravě, berte ohled na hmotnost přístroje (viz. technické údaje).

Stabilita

⚠ UPOZORNĚNÍ

■ Před všemi činnostmi na nebo s přístrojem zajistěte stabilitu přístroje, aby bylo zabráněno poraněním nebo poškozením následkem překlopení přístroje.

Bezpečnostní prvky

⚠ UPOZORNĚNÍ

■ Bezpečnostní zařízení slouží k ochraně uživatele a nesmějí být měněny či obcházeny.

Popis zařízení

Ilustrace najdete na rozkládací stránce!

Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní.

Pokud chybí části příslušenství nebo bylo transportem poškozeny, obrat'te se na vaší prodejnu.

1 Koncovka sací hadice
2 Rukojeť
3 Hlavní spínač EIN/AUS (ZAP/VYP)
4 Připojení systému čištění filtru
5 Tlačítko čištění filtru
6 Nosná násada/kabelový hák/opěrná poloha
7 Vzduchová mřížka a filtr odváděného vzduchu (namontovaný v přístroji)
8 Uzávěr nádrže
9 sítový kabel se zástrčkou
10 Uložení příslušenství
11 Rídicí válec
12 Rukojeť / ochrana proti nárazům
13 Plochý skládaný filtr s rámem (namontovaný v přístroji)
14 Filtrační koš
15 Sací hadice s rukojeti
16 Sací trubice 2 x 0,5 m
17 Podlahová hubice

Obsluha

POZOR

Při použití přístroje musí být vždy nasazeny plochý skládaný filtr a příslušný rám.

Pokyny před uvedením přístroje do provozu

→ ilustrace A 1

Sejměte hlavu přístroje a vyjměte filtrační koš. Před uvedením do provozu namontujte díly volně přiložené k zařízení.

→ ilustrace A 2

Nasad'te filtrační koš.

Nasad'te hlavu přístroje a zajistěte ji.

Uvedení přístroje do provozu

⚠️ VAROVÁNÍ

Zkontrolujte, zda byl přístroj po posledním použití vyprázdněn a vyčištěn.

Není povoleno používat sběrné vaky na prach.

Připojte příslušenství.

→ Sací hadici zasuňte do přípojky tak, aby zapadla. Odpojení provedete tak, že stlačíte západku palcem a sací hadici vytáhnete.
→ Obě sací trubky zasuňte do sebe a spojete se sací hadicí.
→ Nasad'te sací trubici na podlahovou hubici.

ilustrace C 1

→ Zasuňte sít'ovou zástrčku do zásuvky.

ilustrace C 2

→ Zapněte přístroj. Poloha I: sání

Přerušení provozu

→ Vypněte přístroj.

Poloha 0: Přístroj je vypnutý.

ilustrace D 1

→ Sací hadici s rukojetí a příslušenstvím vložte do drážky kabelového boxu.

Ilustrace D 2

→ Sací hadici s rukojetí vložte do drážky kabelového boxu.

Integrovaný systém čištění filtru

Systém čištění filtru je určen k běžnému čištění při od-sávání většího množství popela.

Upozornění: Pomocí systému čištění filtru lze stisknutím tlačítka plochý skládaný filtr vyčistit a opět zvýšit sací výkon.

ilustrace E 1

→ Rukojeť se sací hadicí připojte do systému čištění filtru na hlavě přístroje. Na zapnutém přístroji stiskněte 3 x za sebou tlačítko čištění filtru a po každém stisknutí vyčkejte 4 vteřiny.

Upozornění: Pokud jste tlačítko čištění filtru stiskli jíž vícekrát, zkontrolujte stav naplnění nádoby. Jinak může dojít k úniku nečistot při otevření nádoby.

Ukončení provozu

→ Přístroj vypněte a síťovou zástrčku vytáhněte ze zásuvky.

Nádobu vyprázdněte

ilustrace F 1

→ Vyjměte hlavu přístroje.
→ Vyjměte filtrační koš.
→ Vyprázdněte nádobu.
→ V případě potřeby vyčistěte plochý skládaný filtr.

Uložení přístroje

Vždy podle vybavení

ilustrace G 1

→ Sítové napájecí vedení a příslušenství uložte na zařízení. Přístroj uchovávejte v suchých prostorách

Ošetřování a údržba

→ Přístroj a díly příslušenství z plastu ošetřujte běžnými čističi na plasty.
→ Nádržku a příslušenství dle potřeby vypláchněte vodou a před dalším použitím osušte.

Vyčistěte plochý skládaný filtr

Upozornění

Plochý skládaný filtr se nachází ve filtračním koši.

ilustrace H1

Sejměte hlavu přístroje. Sejměte rám a filtr a filtr oklepejte. Je-li potřeba očistěte filtr pod tekoucí vodou. Filtr nedrhněte ani nekartáčujte. Před zamontováním nechejte zcela vyschnout.

Illustrace H 2

→ Nyní opět nasad'te filtr a poté rám. Nasad'te hlavu přístroje a zajistěte ji.

Výměna filtru odváděného vzduchu

Doporučení: Aby byla zaručena účinná filtrace, vyměňujte filtr 1x ročně.

llustrace | 1

→ Zamáčkněte dovnitř boční západky na vzduchové mřížce.
→ Vyjměte vzduchovou mřížku a filtr odváděného vzduchu.
→ Vyjměte filtr odváděného vzduchu ze vzduchové mřížky.
→ Zlikvidujte použitý filtr odváděného vzduchu.
→ Vložte nový filtr odváděného vzduchu do vzduchové mřížky.
→ Vzduchovou mřížku a filtr odváděného vzduchu znovu nasadťe.

Pomoc při poruchách

Snížení sacího výkonu

Upozornění:

Nasávané množství se může lišit v závislosti na vysávaném materiálu.

Pokud je sací výkon přístroje nižší, zkontrolujte následující body.

■ Došlo k ucpání příslušenství, sací hadice nebo sací trubice.
→ Odstraňte ucpání příslušným pomocným prostředkem.
■ Došlo ke znečištění plochého skládaného filtru nebo filtru na hrubé nečistoty.

ilustrace E 1

→ Vyčistěte filtr.

ilustrace H 1

→ Otřete plochý skládaný filtr a očistěte jej pod tekoucí vodou. V případě potřeby plochý skládaný filtr vymontujte a namontujte nový.

■ Filtr odváděného vzduchu je silně zanesen, popř. nebyl pravidelně vyměňován.

Illustrace | 1

→ Vymontujte starý filtr odváděného vzduchu a na- montujte nový.

Přístroj se samočinně vypne

Aby se předešlo přehřátí z důvodu ucpání příslušenství (např. sací hadice, sací trubice, filtru odváděného vzduchu), přístroj se samostatně vypne (tepelný ochranný spínač).
→ Odstraňte ucpání příslušným pomocným prostředkem.
→ Vyčistěte filtr. Viz kapitola „Pokles sacího výkonu“.
→ Po očištění a ochlazení přístroje může být sání znovu spuštěno.

Technické údaje

AD 2
Napětí	220 - 240	V
Druh proudu	50-60	Hz
Jmenovitý příkon	600	W
Sítová pojistka (pomalá)	10	A
Třída krytí	II
Hmotnost (bez příslušenství)	4,4	kg
Objem sběrné nádoby	14	I
Dosah	5,3	m
Rozměry	345 x 330 x 440	mm
Hladina akustického výkonu L_WA	82	dB(A)

Technické změny vyhrazeny.

AD 4 Premium
Napětí	220 - 240	V
Druh proudu	50-60	Hz
Sítová pojistka (pomalá)	10	A
Třída krytí	II
Hmotnost (bez příslušenství)	5,3	kg
Objem sběrné nádoby	17	I
Dosah	7,0	m
Rozměry	365 x 330 x 565	mm

Ekologický design podle 666/2013

Třída energetické účinnosti	A+
Indikativní roční spotřeba energie	20,1	kWh/a
Třída čištění koberců Podlahová hubice, která se do-dává se zařízením, není určena k použití na kobercích.	-
Třída čištění tvrdých podlah	B
Emisní třída prachu	B
Hladina akustického výkonu L_WA	80	dB(A)
Jmenovitý příkon	600	W

Technické změny vyhrazeny.

Vsebinsko kazalo

Nevysávajte vlhký popol.

Nebezpečenstvo úderu elektrickým prúdom.

■ Prístroj po každom použití a pred každým čistením / údržbou vypnite a vytiahnite zo zásuvky.

POZOR

Nikdy nevysávajte nasledovné látky:

V závislosti od vybavenia

Upozornenie: Po viacnásobnom stlačení tlačidla systému na čistenie filtra skontrolujte plniaci objem nádrže. Inak by mohla nečistota po otvorení nádoby vypadnúť.

Ukončenie práce

V závislosti od vybavenia

Obrázok G 1

Starostlivost' a údržba

Vyčistite plochý skladaný filter

Upozornenie

AD 4 Premium
Napätie	220 - 240	V
Druh prúdu	50-60	Hz
Sietový istič (pomalý)	10	A
Krytie	II
Hmotnost' (bez príslušenstva)	5,3	kg
Objem nádrže	17	l
Akčný rádius	7,0	m
Rozmery	365 x 330 x 565	mm
