KÄYTTÖOHJE AD2 KARCHER

Yleisiä ohjeita ..... FI 5

Turvaohjeet ..... FI 6

Laitekuvaus.... FI 9

Käyttö FI 9

Hoito ja huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Häiriöapu.... FI 10

Tekniset tiedot ..... FI 10

Yleisiä ohjeita

Lue tämä alkuperäiskäyttöohje ennen laitteesi ensimmäistä käyttöä, toimi sen mukaisesti ja säilytä käyttöohje myöhempää käyttöä tai mahdollista toista omistajaa varten.

Laite on toimitettavissa kahtena eri versiona.

AD 2

AD 4 Premium laajennetuilla toiminnoilla ja varusteilla.

Tarkoituksenmukainen käyttö

Tuhka- ja kuivaimuri on tarkoitettu ainoastaan yksityi-seen käyttöön kotitalouksissa, sitä ei saa käyttää am-mattimaisiin tarkoituksiin.

Laite soveltuu:

- Kylmän tuhkan imurointiin kamiinoista, savupiipuista, uuneista ja muista paikoista, joihin tuhkaa kerääntyy.

- kaikenlaista karkea ainesta kuten esimerkiksi hiekkaa tai rakennusten kivijätteitä.

AD 4 Premium:

Mukana toimitettu lattiasuutin ei sovellu käytettäväksi matoille.

Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Poimusuodattimen hävittäminen

Poimusuodatin on valmistettu ympäristöystävällisestä materiaaleista.

Mikäli niihin ei ole imuroitu aineita, joita ei saa laittaa yleisiin jäteastioihin, ne voidaan hävittää normaalin kotijätteen mukana.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaa-li- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostostositteineen jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Asiakaspalvelu

KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

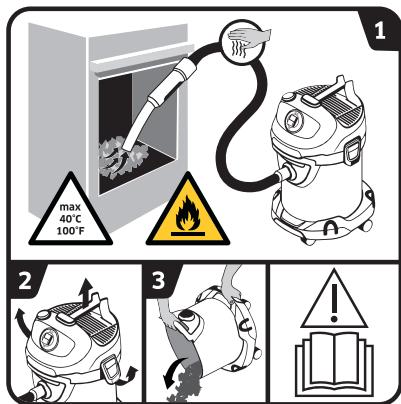

Laitteessa olevat symbolit

max 40°C 100°F 1 2 3 !

→ Lue käyttöohjeet.

1 VAROITUS: Tulipalon vaara herkästi syttyvien materiaalien johdosta.

Valvo tuhkaa imuroitaessa jatkuvasti letkuja ja imuria lämpenemisen varalta.

Imuroitavan aineksen lämpötila ei saa olla yli 40°C.

Älä imuroi kosteaa tuhkaa.

Älä imuroi nokea tai palavia aineita.

2-3 Sellaisten aineiden kerääntymisen estämiseksi, jotka lisäävät palokuormitusta (esim. sahanpurut): Avaa, tyhjennä ja puhdista imuri ulkoilmassa ennen tuhkan imurointia ja sen jälkeen.

Turvaohjeet

• Laitteeseen kiinnitetyt varoiitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten.
• Tämän käyttöohjeen ohjeiden ohella on noudatettava laki-sääteisiä yleisiä turvallisuus- ja tapaturmantorjuntamäärä-yksiä.

Vaarallisuusasteet

⚠️ VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠️ VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

⚠️ VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Sähköiset komponentit

⚠️ VAARA

Sähköiskun vaara

■ Ennen kaikkia hoito- ja huoltotöitä laite on kytkettävä pois päältä ja vedettävä virtapistoke irti.
■ Vain valtuutettu asiakaspal-velu saa suorittaa korjaustyöt

ja sähköisiin rakenneosiin kohdistuvat työt.

• Älä koskaan tartu märillä kä- sillä virtapistokkeeseen.
  Tarkasta aina ennen käyttöä, että sähkökaapeli ja verkkopistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut verkkoliitäntäjohto. Laitetta ei saa käyttää, jos verkkojohto on vahingoittunut.

- Älä käytä mitään hankausaineita, lasin- tai yleispuhdistusaineita!

■ Älä upota laitetta veteen!

- Älä kanna / kuljeta laitetta verkkoliitäntäkaapelista.

- Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä litistä sitä.

- Älä vedä irrota verkkopistoketta pistorasiasta verkkokaapelista vetämällä.

⚠️ VAROITUS

■ Laitteen liittäminen on sallittu ainoastaan sähköliitäntään, joka on sähköasentajan toimesta asennettu IEC 60364:n mukaisesti.

■ Liitä laite ainoastaan vaihtovirtaan. Tyyppikilvessä ilmoitetun jännitteen on oltava sama kuin verkkojännite.

■ Suosittelemme turvallisuus-syistä, että laitetta käytetään aina vikavirtasuojakytkimen (maks. 30 mA) kautta.

■ Vedä käytettäessä verkko-kaapeli täysin ulos laitteesta

ja kelaa käytön jälkeen takai- sin.

■ Jos ilmenee silmin havaittavaa savun kehittymistä: Irrota verkkopistoke ja vie laite ulkoilmaan.

Turvallinen käyttö

⚠️ VAARA

■ Pidä pakkausfoliot lasten ulottumattomissa, tukehtumisvaara!

⚠️ VAROITUS

Tätä laitetta eivät saa käyttää lapset tai henkilöt, joiden ruumiilliset, aistimelliset tai hen-kiset kyvyt ovat rajoittuneita tai joilta puuttuu käyttöön tar-vittavat kokemukset ja/tai tie-dot.

■ Lapset eivät saa leikkiä laitteen kanssa.

■ Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella.

■ Lapset eivät saa ilman val-vontaa suorittaa laitteen puh-distus- tai huoltotoimenpitei-tä.

⚠️ VARO

■ Pitempien käyttötaukojen ajaksi, kytke pääkytkin/laite-kytkin pois päältä tai irrota verkkopistoke pistorasiasta.

- Älä koskaan jätä laitetta valvomatta niin kauan, kun se on käytössä.

■ Kytke laite pois päältä ja vedä verkkopistoke irti jokaisen käytön jälkeen ja ennen jo- kaista puhdistusta/huoltoa.

HUOMIO

• Älä koskaan imuroi ilman pai- koilleen asetettua HEPA-suo- datinta ja siihen kuuluvaa ke- hystä, laite voi muuten vauri- oitua.
  ■ Suojaa laite äärimmäisiltä sääolosuhteilta, kosteudelta ja kuumuudelta.

Muita vaaroja

⚠️ VAARA

Räjähdysvaara!

Tietyt aineet voivat muodostaa räjähdysherkkiä höyryjä tai se- oksia pyörrevirtauksen seurauk- sena imuilman kanssa!

Älä koskaan imuroi seuraavia ai- neita:

Räjähdysherkkiä tai palavia kaasuja, nesteitä ja pölyjä (reagoivia pölyjä)
■ Reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki) voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa
■ Kuumia, palavia tai hehkuvia kohteita, joiden lämpötila on yli 40°C. Yli 40 °C lämpötilassa on palonsyttymisvaara.
■ Ei tarkoitettu terveydelle vaarallisten pölyjen (pölyluokat L, M, H) imuroimiseen.
Käyttö räjähdysalttiilla alueilla on kielletty.

Lisäksi nämä aineet voivat syövyttää laitteessa käytettyjä materiaaleja.

⚠️ VAROITUS

Palovaara!

• Älä imuroi kuumaa, hehkuvaa tai palavaa tuhkaa. Imuroi vain kylmää tuhkaa.
  Pölysäiliö on tyhjennettävä ja puhdistettava aina ennen käyttöä ja sen jälkeen.
• Älä käytä paperisia pölypusseja tai jostain muusta palavasta materiaalista valmistettuja pusseja.
• Älä käytä mitään tavanomaisia pölynimureita tuhkan imuroimiseen.
• Älä säilytä tuhkaimuria palavien tai polymeereistä valmistettujen alustojen päällä kuten kokolattiamatot tai vinyylikaakelit.
  ■ Imuroi vain sallittujen polttoaineiden tuhkaa (esim. tavallinen puu, puubriketti/puupelletti, rusko- ja kivihili).
  ■ Älä imuroi nokea.
  ■ Imuroitava aines, joka näyttää ulkopuolelta katsoen jäähtyneeltä, voi olla sisältä vielä kuumaa. Kuumat tuhka-hiukkaset voivat ilmavirrassa syttyä uudelleen palamaan.
  Pöyhi metallisella esineellä tuhkaa sen toteamiseksi, onko tuhka vielä kuumaa.
  ■ Ennen uuneista imurointi, varmista ehdottomasti, että uuni on kylmä.
• Odota, kunnes tuhka on täysin jäähtynyt, ennen puhdistuksen alottamista. Älä sammuta tulta nopeasti vedellä.

Kaminamateriaalit eivät kestä äkillistä lämpötilanmuutosta ja siksi voi syntyä halkeamia.

Valvo tuhkaa imuroitaessa jatkuvasti letkuja ja imuria lämpenemisen varalta. Jos lämpenemistä ilmenee, kytke laite heti pois päältä. Vedä verkkopistoke irti. Poista imuroitu aines tuhka- ja kuivaimurista. Anna laitteen valvottuna jäähtyä ulkona.

⚠️ VAROITUS

Loukkaantumisvaara!

■ Vältä imurointia suuttimella ja putkella pään lähellä.

⚠️ VARO

■ Onnettomuuksien tai vammojen välttämiseksi, huomioi laitetta kuljetettaessa sen paino (katso Tekniset tiedot).

Seisontavakavuus

⚠️ VARO

Varmista ennen laitteen jo- kaista käyttämistä tai siihen kohdistuvaa toimenpidettä, että laite seisoo kantavalla alustalla tukevasi paikallaan, jotta vältytään laitteen kaatu- misen aiheuttamilta onnetto- muuksilta tai vaurioilta.

Turvalaitteet

⚠️ VARO

■ Turvalaitteet on tarkoitettu loukkaantumisilta suojaami-seksi, niitä ei saa muuttaa eikä ohittaa.

Laitekuvaus

Katso avattavalla kansisivulla olevia kuvia!

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha- vaitset kuljetusvahinkoja.

1 Imuletkuliitäntä
2 Kahva
3 Laitekytkin (PÄÄLLE/POIS)
4 Suodatinpuhdistusjärjestelmän liitäntä
5 Suodattimen puhdistuspainike
6 Kantokahva/kaapelipidike/asetusasento
7 Poistoilmaritilä ja poistoilmasuodatin (on jo paikoillaan laitteessa)
8 Säiliönlukitus
9 Verkkojohto, jossa on pistoke
10 Varusteiden säilytyspaikka
11 Ohjausrulla
12 Kahva/törmäyssuoja
13 Kehyksellinen poimusuodatin (on jo paikoillaan laitteessa)
14 Suodatinkori
15 Käsikahvallinen imuletku
16 Imuputket 2 x 0,5 m
17 Lattiasuulake

Käyttö

HUOMIO

HEPA-suodatin ja siihen kuuluva kehys täytyy käytön aikana aina olla asetettuna paikoilleen.

Ennen käyttöönottoa

→ Kuva A 1

Poista laitepää ja ota suodatinkori ulos. Kiinnitä laitteen mukana irtonaisena tulleet osat laitteeseen ennen käyttöönottamista.

→ Kuva A 2

Aseta suodatinkori sisään. Aseta laitepää paikalleen ja lukitse se.

Käyttöönotto

⚠️ VAROITUS

Tarkasta, onko laite edellisen käyttämisen jälkeen tyhjennetty ja puhdistettu.

Pölynkeruupussin käyttäminen ei ole sallittua.

Kuva B 1 - B 2

Varustuksesta riippuen

Liitä lisävaruste.

→ Työnnä imuletku liittimeen, se napsahtaa lukitukseen.
Irrota imuletku painamalla lukitusnuppia peukalolla ja vetämällä letku irti.

→ Yhdistä molemmat imuputket toisiinsa ja liitä imuletkuun.
→ Aseta imuputket ja lattiasuutin paikoilleen.
Kuva C 1
→ Työnnä virtapistoke pistorasiaan.
Kuva C 2
→ Kytke laite päälle.
Asento I: Imurointi

Käytön keskeytys

→ Kytke laite pois päältä.

Asento 0: Laite on kytketty pois päältä.

Kuva D 1

→ Aseta kädensijalla varustettu imuletku ja varusteet kaapeliaukon syvennykseen.

Kuva D 2

→ Aseta kädensijalla varustettu imuletku kaapeliaukon syvennykseen.

Integroitu suodattimen puhdistusjärjestelmä

Suodatinpuhdistusjärjestelmä on tarkoitettu välipuhdistukseen imuroitaessa suuria määriä tuhkaa.

Huomautus: Käyttämällä nappia painamalla suodattimen puhdistusjärjestelmää, likaantuneen poimusuodattimen voi puhdistaa ja lisätä jälleen imutehoa.

Kuva E1

→ Työnnä imuletkun kädensija suodatinpuhdistusjärjestelmän liitäntään laitepäähän. Paina laitteen ollessa päällekytkettynä suodatinpuhdistuspainiketta 3 kertaa, odota aina 4 sekuntia painallusten välillä.

Huomautus: Suodattimen usean puhdistuksen jälkeen, tarkasta säiliön täyttömäärä. Muuten likaa voi pursuta ulos säiliötä avattaessa.

Käytön lopetus

→ Kytke laite pois päältä ja vedä virtapistoke irti.

Säiliön tyhjennys

Kuva F1

→ Poista laitepää.

→ Puhdista HEPA-suodatin tarvittaessa.

Laitteen säilytys

Varustuksesta riippuen

Kuva G 1

→ Säilytä verkkoliitäntäjohto ja varusteet laitteessa. Säilytä laitetta kuivissa tiloissa.

Hoito ja huolto

→ Hoida laite ja muoviset lisävarusteen osat tavallisella muoville tarkoitetulla puhdistusaineella.
→ Huuhtele säiliö ja varusteet rarvittaessa vedellä ja kuivaa ennen uudelleen käyttöä.

Poimusuodattimen puhdistus

Huomautus

HEPA-suodatin on suodatinkorissa.

Kuva H 1

→ Poista laitepää. Poista kehys ja suodatin ja kopista suodatin puhtaaksi. Puhdista suodatin tarvittaessa virtaavassa vedessä. Älä hankaa tai harjaa suodatinta. Anna suodattimen kuivua täysin ennen sen takaisin paikalleen asettamista.

Kuva H 2

→ Aseta sen jälkeen ensin suodatin ja sitten kehys takaisin paikalleen. Aseta laitepää paikalleen ja lukitse se.

Poistoilmasuodattimen vaihto

Suositus: Vaihda poistoilmasuodatin kerran vuodessa hyvän suodatustuloksen takaamiseksi.

Kuva | 1

→ Paina poistoilmaritilän sivulaatat sisäänpäin.
→ Irrota poistoilmaritilä ja poistoilmasuodatin.
→ Irrota poistoilmasuodatin poistoilmaritilästä.
→ Hävitä käytetty poistoilmasuodatin.
→ Aseta uusi poistoilmasuodatin poistoilmaritilään.
→ Aseta poistoilmaritilä ja poistoilmasuodatin takaisin paikoilleen.

Häiriöapu

Vähenevä imuteho

Huomautus:

Imuroitava määrä voi vaihdella imuroitavasta aineesta riippuen,

Jos laitteen imurointikyky heikkenee, tarkasta seuraa-vat seikat.

■ Varusteet, imuletku tai imuputket ovat tukossa.
→ Poista tukos soveltuvalla apuvälineellä.
■ HEPA-suodatin ja/tai karkean lian suodatin ovat likaantuneet.

Kuva E1

→ Suorita suodatinpuhdistus.

Kuva H1

→ Koputtele HEPA-suodatinta ja puhdista se juokse-valla vedellä.
Vaihda HEPA-suodatin tarvittaessa uuteen.
■ Poistoilmasuodatin on erittäin likainen tai sitä ei ole säännöllisesti vaihdettu.

Kuva | 1

→ Vaihda vanha poistoilmasuodatin uuteen.

Laite kytkeytyy itsenäisesti pois päältä.

Jotta varusteiden (esim. imuletku, imuputket, pois- toilmasuodatin) ylikuumeneminen voidaan tukok- sen sattuessa välttää, laite kytkeytyy itsestään pois päältä (lämpösuojakosketin).
→ Poista tukos soveltuvalla apuvälineellä.
→ Suorita suodatinpuhdistus. Katso luku "vähentyvä imuteho".
→ Puhdistuksen ja jäähtymisen jälkeen voidaan imu- rointi taas aloittaa.

Tekniset tiedot

AD 2
Jännite	220 - 240	V
Virtatyyppi	50-60	Hz
Nimellistehonotto	600	W
Verkkosulake (hidas)	10	A
Kotelointiluokka	II
Paino (ilman varusteita)	4,4	kg
Astian tilavuus	14	l
Toimintasäde	5,3	m
Mitat	345 x 330 x 440	mm
Äänitehon taso L_WA	82	dB(A)

Oikeus teknisiin muutoksiin pidätetään!

AD 4 Premium
Jännite	220 - 240	V
Virtatyyppi	50-60	Hz
Verkkosulake (hidas)	10	A
Kotelointiluokka	II
Paino (ilman varusteita)	5,3	kg
Astian tilavuus	17	l
Toimintasäde	7,0	m
Mitat	365 x 330 x 565	mm

Ekosuunnittelu 666/2013 mu- kaisesti

Energiatehokkuusluokka	A+
Indikatiivinen vuosittainen energiakulutus	20,1	kWh/a
Matonpuhdistusluokka	-
Mukana toimitettu lattiasuutin ei sovellu käytettäväksi matoille.
Kovalattiapuhdistusluokka	B
Pölyemissioluokka	B
Äänitehon taso L_WA	80	dB(A)
Nimellistehonotto	600	W

Oikeus teknisiin muutoksiin pidätetään!

Lisavarustus ja varuosad

9 Pistikuga toitekaabel

10 Lisavarustuse hoidik

11 Juhtratas

Olenevalt varustusest

Joonis G 1
