MANUALE UTENTE VC5 KARCHER

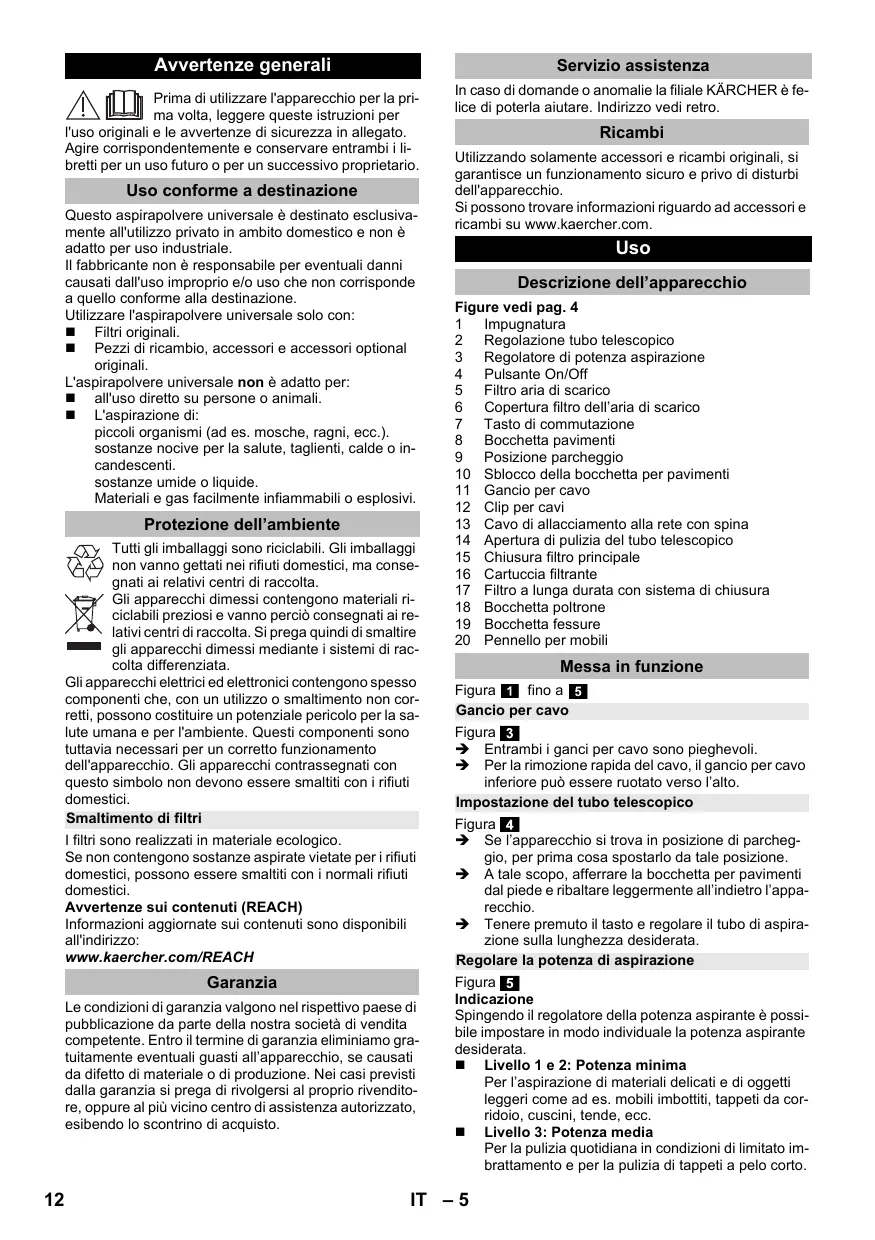

Avvertenze general: Â Prima di utilizzare l'apparecchio per la pri ma volta, leggere queste istruzioni per l'uso originali e le avvertenze di sicurezza in allegato. Agire corrispondentemente e conservare entrambi i li- bretti per un uso futuro o per un successivo proprietario. Uso conforme a destinazione Questo aspirapolvere universale à destinato esclusiva- mente allutiizzo privato in ambito domestic e non è adatto per uso industriale. Il fabbricante non à responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme alla destinazione Utiizzare l'aspirapolvere universale solo con M Fil originali M Pezzi diricambio, accessori e accessori optional originali L'aspirapoivere universale non 8 ado per all'uso diretto su persone o animal = L'aspirazione di piccoli organismi (ad es. mosche, ragni, ecc.). sostanze nocive per la salute, taglienti, calde o in- candescenti sostanze umide o liquide. Materiali e gas facilmente infiammabili o esplosivi. Protezione dell'ambiente 3%. Tutti gli imballaggi sono riciclabil. Gli imballaggi ë® non vanno gettati nei rifiuti domestici, ma conse- gnati ai relativi centri di raccolta Gli apparecchi dimessi contengono materiali i- TT ciclabili preziosi e vanno perciè consegnati ai re- lativi centr di raccolta. Si prega quindi di smaltire mm ji apparecchi dimessi mediante i sistemi di rac- colta differenziata. Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utiizzo o smaltimento non cor- rett, possono costituire un potenziale pericolo per la sa- lute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltii con i rifiuti domesstici. Smaltimento di filtri 1 fitri sono realizzati in materiale ecologico. Se non contengono sostanze aspirate vietate per ifiuti domestici, possono essere smaltii con i normali rifiuti domesstici. Avvertenze sui contenuti (REACH) Informazioni aggiomate sui contenuti sono disponibili allindirizzo: www.kaercher.com/REACH Garanzia Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra- tuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivendito- re, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. Servizio assistenza In caso di domande o anomalie la filiale KARCHER à fe- lice di poterla aiutare. Indirizzo vedi retro. Ricambi Utiizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com. Descrizione dell’apparecchio Figure vedi pag. 4 Impugnatura Regolazione tubo telescopico Regolatore di potenza aspirazione Pulsante On/Off Filtro aria di scarico Copertura filro dell'aria di scarico Tasto di commutazione Bocchetta pavimenti Posizione parcheggio

10. Sblocco della bocchetta per pavimenti

13. Cavo di allacciamento alla rete con spina

14 Apertura di pulizia del tubo telescopico

15. Chiusura filtro principale

16 Cartuccia filtrante 17 Filiro a lunga durata con sistema di chiusura

18. Bocchetta polirone

20 Pennello per mobili Messa in funzione Figura EE fino a EX Gancio per cavo Figura EX _ Entrambi i ganci per cavo sono pieghevoli. + Per la rimozione rapida del cavo, il gancio per cavo inferiore pud essere ruotato verso l'alto. Impostazione del tubo telescopico Figura EX > Se l'apparecchio si trova in posizione di parcheg- gio, per prima cosa spostarlo da tale posizione. + Atale scopo, afferrare la bocchetta per pavimenti dal piede e ribaltare leggermente all'indietro l'appa- recchio. + Tenere premuto il tasto e regolare il tubo di aspira- Zione sulla lunghezza desiderata. Regolare la potenza di aspirazione Figura EX Indicazione Spingendo il regolatore della potenza aspirante è possi- bile impostare in modo individuale la potenza aspirante denideraia Livello 1 e 2: Potenza minima Per l'aspirazione di materiali delicati e di oggetti leggeri come ad es. mobili imbottiti, tappeti da cor- ridoio, cuscini, tende, ecc. m_Livello 3: Potenza media Per la pulizia quotidiana in condizioni di limitato im- brattamento e per la pulizia di tappeti a pelo corto.

M Livello 4: Potenza massima Per la pulizia di robusti rivestimenti, pavimenti dur, tappeti a pelo lungo e in condizioni di forte imbrat- tamento. Awviso importante! In caso di pericolo di un surriscal- damento l'apparecchio si spegne automaticamente Spegnere l'apparecchio e staccare la spina. Assicurarsi che la bocchetta o il tubo di aspirazione non siano ottu- rati o che il fitro non debba essere svuotato. Dopo l'eli- minazione di eventuali guasti lasciare raffreddare l'ap- parecchio per almeno un'ora. Dopodiché sarà di nuovo pronto per l'uso. Impostazione della bocchetta per pavimenti Figura EX 3 Superfici dure

Figure E Bocchetta mobili imbottiti: per aspirare mobiliim- bottiti, materassi, tende e simili Bocchetta per giunti: per bordi, giunti e radiatori Pennello per mobili: per pulire in modo delicato mobili e oggett delicati, come ad es. libri e simil + Tappeti/ Moquette

Utilizzo degli accessori Terminare il lavoro Figura EX Trasporto, conservazione Figure E Avvolgere il cavo. > Agganciare l'apparecchio (con tubo telescopico non allungato) in posizione di parcheggio alla boc- chetta per pavimenti + L'apparecchio pu essere riposto anche in posizio- ne orizzontale, ad esempio su uno scaffale o in un armadio. Indicazione Conservare l'apparecchio in luoghi asciutt. Cura e manutenzione Svuotamento del filtro principale Raccomandazione: Svuotare il firo principale dopo ogni utilizzo. Per come procedere vedi: Figura FI] fino a ff] Indicazione + Durante la rotazione il fitro viene pulito automatica- mente, con la rimozione dello sporco. Svuotamento del filtro a lunga durata Consiglio: Smontare, svuotare ed eventualmente puli- re il filtro a lunga durata al pit tardi ogni 3 mes. ATTENZIONE La quantità da aspirare pu variare a seconda del ma- teriale aspirato. Soprattutto in caso di polvere fine, potrebbe essere ne- cessario effettuare prima lo svuotamento. Per garantire un buon filtraggio, sostituire ogni 2 anni il filtro a lunga durata con un filtro nuovo. Per come procedere vedi: Figura ff fino a [H

Indicazioni M Durante la rotazione il firo viene pulito automatica- mente, con la rimozione dello sporco. M Riposizionare il fitro a lunga durata nella cartuccia filtrante secondo il contrassegno e ruotarlo comple- tamente fino a che la barra di sicurezza rossa non è pi visibile. ATTENZIONE Se la barra di sicurezza rossa resta visibile, non si riesce a inserire la cartuccia filtrante nell'apparec- cho. Continuare ad avvitare il sistema di chiusura del fil- tro fino alla battuta di arresto. M Montare nell'apparecchio solo filtri a lunga durata asciutti. Sostituzione del filtro dell’aria di scarico Raccomandazione: Per garantire un buon filtraggio, sostituire il fltro dell'aria di scarico 1 volta l'anno. Figura + Togliere la copertura del fitro dell'aria di scarico in- clinandola verso l'alto lungo il bordo dell'apparec- chio > Spingere ai lati del filro dell'aria di scarico e stac- carlo. > Inserire il nuovo filtro dell'aria di scarico e aggan- ciarlo Mettre la copertura del filtro dell'aria di scarico sul bordo dell'apparecchio, spingerla verso il basso e agganciarla. Guïida alla risoluzione dei guasti La diminuzione della potenza di aspirazione pu avere le seguenti cause: > Otturazione nell'accessorio: Eliminare con cautela le otturazioni con un utensile sottile. Four F7] Otturazione nel tubo telescopico: Rimuovere la co- pertura tenendola dalla maniglia con un cacciavite tenendola ed eliminare con cautela l'otturazione con un utensile sottile. Verificare se i filtri sono pieni o danneggiati Vedere capitolo “Cura e manutenzione”.

Tensione 220-240 V Tipo di corrente 50-60 Hz Protezione rete (fusibile ritardato) 10 A Classe di protezione I Peso (senza accessori) Apparecchio con bocchetta per 3,2 kg pavimenti Raggio di azione VC5 8,5 m VC 5 Premium 100 m Dimensioni 6182x mm (Apparecchio in posizione di 261 x 621 parcheggio) Diametro nominale, accessor 35 mm Design ecologico secondo 666/2013 Classe diefficienza energia À Consumo energetico annuale 20 KWh/a indicativo Classe di pulizia tappeti © Classe di pulizia di paviment dun A Classe di emissione della polvere A Livello di potenza sonora L, 77 dB(A) Potenza nominale assorbita 500 w Con riserva di modifiche tecnichel
