ПОСІБНИК КОРИСТУВАЧА VC5 KARCHER

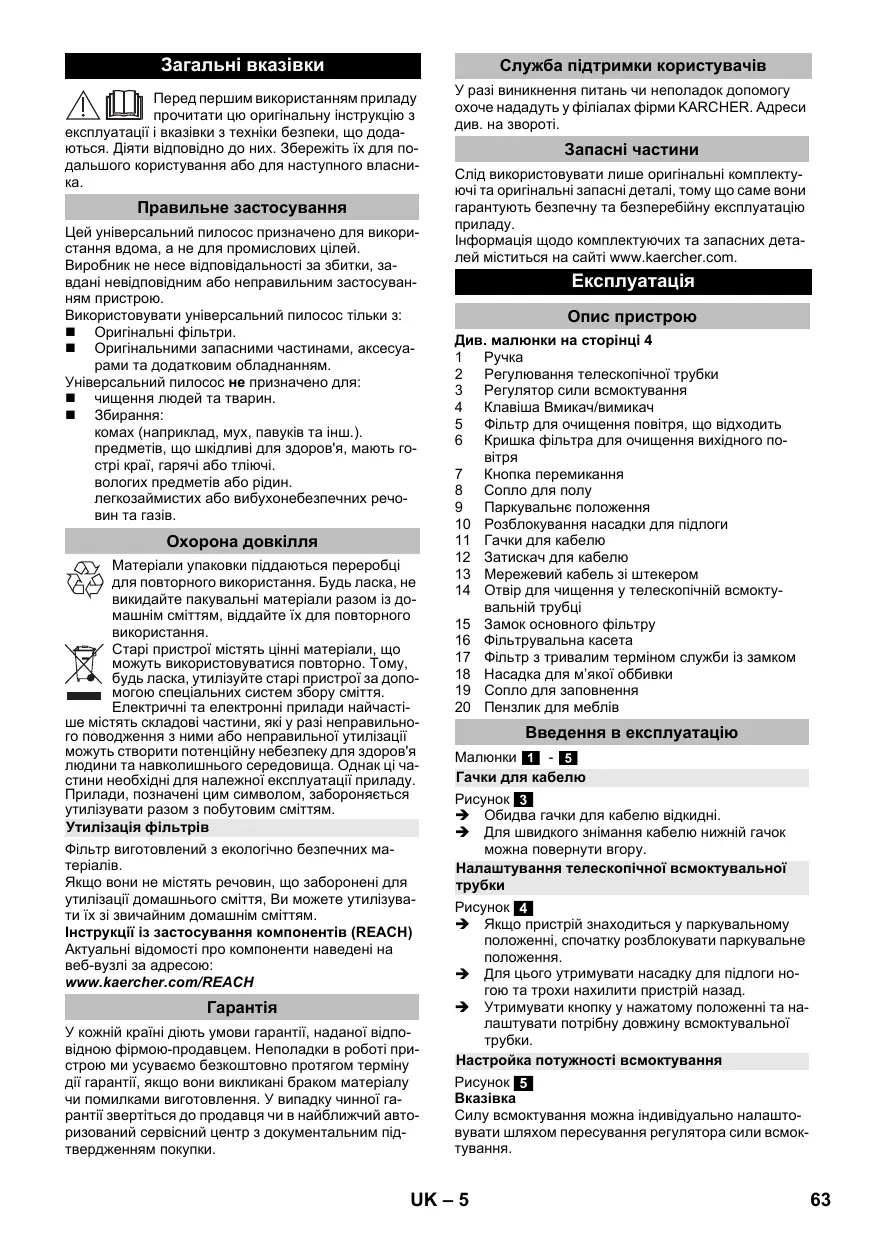

Перед першим використанням приладу прочитати цю оригінальну інструкцію з

експлуатації і вказівки з техніки безпеки, що додаються. Діяти відповідно до них. Збережіть їх для подальшого користування або для наступного власника.

Правильне застосування

Цей універсальний пилосос призначено для використання вдома, а не для промислових цілей.

Виробник не несе відповідальності за збитки, за- вдані невідповідним або неправильним застосуван- ням пристрою.

Використовувати універсальний пилосос тільки з:

■ Оригінальні фільтри.
Оригінальними запасними частинами, аксесуарами та додатковим обладнанням.

Універсальний пилосос не призначено для:

■ чищення людей та тварин.

Збирання: комах (наприклад, мух, павуків та інш.). предметів, що шкідливі для здоров'я, мають го- стрі краї, гарячі або тліючі. вологих предметів або рідин. легкозаймистих або вибухонебезпечних речо- вин та газів.

Охорона довкілля

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Електричні та електронні прилади найчасті- ше містять складові частини, які у разі неправильно- го поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та навколишнього середовища. Однак ці ча- стини необхідні для належної експлуатації приладу. Прилади, позначені цим символом, забороняється утилізувати разом з побутовим сміттям.

Утилізація фільтрів

Фільтр виготовлений з екологічно безпечних матеріалів.

Якщо вони не містять речовин, що заборонені для утилізації домашнього сміття, Ви можете утилізувати їх зі звичайним домашнім сміттям.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваемо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Служба підтримки користувачів

У разі виникнення питань чи неполадок допомогу охоче нададуть у філіалах фірми KARCHER. Адреси див. на звороті.

Запасні частини

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гаран'tують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних дета- лей міститься на сайті www.kaercher.com.

Експлуатація

Опис пристрою

Див. малюнки на сторінці 4

1 Ручка
2 Регулювання телескопічної трубки
3 Регулятор сили всмоктування
4 Клавіша Вмикач/вимикач
5 Фільтр для очищення повітря, що відходить
6 Кришка фільтра для очищення вихідного повітря
7 Кнопка перемикання
8 Сопло для полу
9 Паркувальнё положення
10 Розблокування насадки для підлоги
11 Гачки для кабелю
12 Затискач для кабелю
13 Мережевий кабель зі штекером
14 Отвір для чищення у телескопічній всмокту- вальній трубці
15 Замок основного фільтру
16 Фільтрувальна касета
17 Фільтр з тривалим терміном служби із замком
18 Насадка для м'якої оббивки
19 Сопло для заповнення
20 Пензлик для меблів

Введення в експлуатацію

Малюнки 1 - 5

Гачки для кабелю

Рисунок 3

→ Обидва гачки для кабелю відкидні.
→ Для швидкого знімання кабелю нижній гачок можна повернути вгору.

Налаштування телескопічної всмоктувальної трубки

Рисунок 4

→ Якщо пристрій знаходиться у паркувальному положенні, спочатку розблокувати паркувальне положення.
→ Для цього утримувати насадку для підлоги ногою та трохи нахилити пристрій назад.
→ Утримувати кнопку у нажатому положенні та на- лаштувати потрібну довжину всмоктувальної трубки.

Настройка потужності всмоктування

Рисунок 5

Вказівка

Силу всмоктування можна індивідуально налаштовувати шляхом пересування регулятора сили всмоктування.

■ Ступінь 1 та 2: низька потужність

Для очищення делікатних матеріалів та легких предметів, наприклад, м'яких меблів, килимових доріжок, подушок, гардин тощо.

■ Ступінь 3: середня потужність

Для щоденного очищення у разі незначного за- бруднення та для очищення килимів з коротким ворсом.

■ Ступінь 4: висока потужність

Для очищення жорстких підлогових покриттів, твердих підлог, килимів з довгим ворсом та у разі сильного забруднення.

Важлива вказівка! Пристрій автоматично вими- кається у разі небезпеки перегріву. Вимкніть при- стрій та витягніть мережевий кабель. Переконай- тесь у тому, що насадка або всмоктувальна трубка не забилася та немає потреби у випорожненні філь- тру. Після усунення несправностей залишити при- стрій охолонути щонайменше на 1 годину, після ць- ого пристрій знову готовий до експлуатації.

Налаштування насадки для підлоги

Рисунок 6

Тверді поверхні Килими та килимові покриття

Застосувати комплектуючі

Рисунок 7

■ Насадка для м'якої оббивки: для очистки м'яких меблів, матраців, гардин тощо
■ Насадка для стиків: кутів, стиків, радіаторів опалення
■ Щітка для меблів: для делікатного очищення меблів та речей, які можуть легко пошкодитись, наприклад, книг тощо

Закінчення роботи

Рисунок 8

Транспортування, зберігання

Рисунок 9

→ Намотати кабель.
→ Зафіксувати пристрій (телескопічна трубка складена) у паркувальному положенні на насадці для підлоги.
→ Пристрій можна зберігати також у горизонтальному положенні, наприклад, на полиці або у шафі.

Вказівка

Зберігати пристрій в сухих приміщеннях.

Догляд та технічне обслуговування

Випорожнення основного фільтру

Рекомендація: основний фільтр випорожнювати пі- сля кожного застосування.

Подальший порядок дій див.:

малюнки 10 - 11

Вказівка

→ Під час відкручення фільтр очищується автоматично, а бруд відстає.

Випорожнення фільтру з тривалим терміном служби

Рекомендація: Довгочасний фільтр знімати не рід- ше ніж кожні 3 місяці, спорожнювати та за необхід- ністю очищувати.

УВАГА

Всмоктувана кількість може змінюватися залежно від всмоктуваного матеріалу.

У разі збирання дрібного пилу випорожнення може знадобитись раніше.

Для забезпечення якісної фільтрації фільтр з трива- лим терміном служби слід заміняти новим фільтром кожні 2 роки.

Подальший порядок дій див.:

малюнки 12 - 15

Вказівки

■ Під час відкручення фільтр очищується автоматично, а бруд відстає.
Відповідно до маркування вставити фільтр у касету та повністю закрутити, поки червоний запобіжний стрижень стане непомітним.

УВАГА

Якщо червоний запобіжний стрижень помітний, касету неможливо буде вставити у пристрій.
Тому докрутити замок фільтра до упору.
■ У пристрій вставляти тільки сухий фільтр.

Заміна фільтра для очищення вихідного повітря

Рекомендація: для забезпечення якісної фільтрації міняти фільтр для очищення вихідного повітря щороку.

Рисунок 16

→ Витягти кришку фільтра уздовж краю пристрою навскіс угору.
→ Стиснути фільтр з обох боків та зняти його.
→ Вставити новий фільтр для очищення вихідного повітря і зафіксувати.
→ Кришку фільтра вставити у край пристрою, пересунути униз і зафіксувати.

Допомога для усунення неполадок

Можливі причини зменшення потужності всмоктування:

→ Засмічення приладдя: обережно вузьким інструментом видалити засмічення.
Рисунок 17
→ Засмічення телескопічної всмоктувальної трубки: на ручці за допомогою викрутки підняти кришку та обережно видалити засмічення вузьким інструментом.
→ Перевірити, чи не повний або чи не пошкоджений фільтр.

Див. розділ «Догляд та технічне обслуговування».

Технічні характеристики

Напруга	220-240	V
Тип струму	50-60	Гц
Запобіжник (інерційний)	10	A
Клас захисту	II
вага (без обладнання)
Пристрій з насадкою для підлоги	3,2	кг
Радіус дії
VC 5	8,5	м
VC 5 Premium	10,0	м
Розміри(Пристрій у паркувальному положенні)	182 x261 x 621	мм
Номінальна ширина, додаткове обладнання	35	мм
Екологічний дизайн у відповідності до 666/2013
Клас енергоспоживання	A
Індикативне щорічне енергоспоживання	20	кВт го-дина/рік
Клас очищення для килимів	C
Клас очищення для твердої підлоги	A
Клас викидів пилу	A
Рівень потужності L_WA	77	дБ(А)
Номінальна споживана потужність	500	Вт

Можливі зміни у конструкції пристрою!
