VC5 - Aspirateur balai KARCHER - Notice d'utilisation et mode d'emploi gratuit

Marque	KARCHER
Modèle	VC5
Type d'appareil	Aspirateur balai
Alimentation électrique	220-240 V ~ 50-60 Hz
Puissance nominale	500 W
Classe de protection	II
Protection réseau	10 A (à action retardée)
Poids (avec buse sol)	3,2 kg
Dimensions (stationnement)	182 x 261 x 621 mm
Rayon d'action	8,5 m
Largeur nominale accessoires	35 mm
Classe énergétique	A
Consommation annuelle indicative	20 kWh/a
Niveau sonore	77 dB(A)
Réglage puissance aspiration	4 niveaux (faible, moyenne, élevée, max)
Filtres	Filtre principal, filtre longue durée, filtre air vicié
Accessoires fournis	Buse pour sol, buse-brosse coussins, suceur fente, pinceau meubles
Tube télescopique	Oui, réglable
Position stationnement	Oui, pour rangement vertical
Entretien filtre principal	Vider après chaque utilisation
Entretien filtre longue durée	Nettoyer tous les 3 mois, remplacer tous les 2 ans
Remplacement filtre air vicié	1 fois par an
Sécurité	Arrêt automatique en cas de surchauffe
Utilisation conforme	Usage ménager privé, ne pas aspirer liquides, substances chaudes ou toxiques

FOIRE AUX QUESTIONS - VC5 KARCHER

Comment régler la puissance d'aspiration sur mon KARCHER VC5 ?

Utilisez le régulateur de puissance d'aspiration situé sur la poignée. Il propose 4 niveaux : 1-2 pour tissus délicats, 3 pour nettoyage quotidien, 4 pour sols robustes et fort encrassement.

Que faire si l'aspirateur s'arrête soudainement ?

L'arrêt automatique protège contre la surchauffe. Mettez l'appareil hors tension, débranchez la fiche, vérifiez que la buse, le tube ou les filtres ne sont pas obstrués. Laissez refroidir au moins 1 heure avant de redémarrer.

Comment nettoyer le filtre principal ?

Ouvrez la cassette filtrante : le filtre se nettoie automatiquement lors de l'ouverture. Videz le réservoir après chaque utilisation. Suivez les figures 10-11 de la notice.

À quelle fréquence dois-je remplacer le filtre longue durée ?

Remplacez le filtre longue durée tous les 2 ans. Nettoyez-le tous les 3 mois (ou plus tôt pour les poussières fines). Assurez-vous que la tige de sécurité rouge ne soit plus visible après vissage.

Comment changer le filtre pour l'air vicié ?

Retirez le cache du filtre pour l'air vicié en tirant sur le bord. Comprimez le filtre sur les deux côtés pour le retirer. Insérez un nouveau filtre et refermez le cache. Remplacez-le une fois par an.

Puis-je aspirer des liquides avec cet aspirateur ?

Non, l'aspirateur multi-usages n'est pas adapté à l'aspiration de substances humides ou liquides. Utilisez-le uniquement pour le nettoyage à sec.

Quels accessoires sont inclus avec le VC5 ?

La livraison comprend : buse pour sol, buse-brosse pour coussins, suceur fente, pinceau pour meubles, et un tube télescopique réglable.

Comment ranger l'aspirateur après utilisation ?

Enroulez le câble, enclenchez l'appareil (tube télescopique non sorti) dans la position de stationnement sur la buse pour sol. Stockez dans un endroit sec, à l'horizontale si nécessaire.

Que faire en cas de faible puissance d'aspiration ?

Vérifiez les obstructions dans les accessoires ou le tube télescopique (utilisez un outil fin pour les déboucher). Contrôlez l'état des filtres : s'ils sont pleins ou endommagés, nettoyez ou remplacez-les.

Cet aspirateur convient-il pour les sols durs et les tapis ?

Oui, la buse pour sol s'adapte : réglez-la en position 'sols durs' ou 'tapis/moquette' selon la surface. La classe de nettoyage est A pour sols durs et C pour tapis.

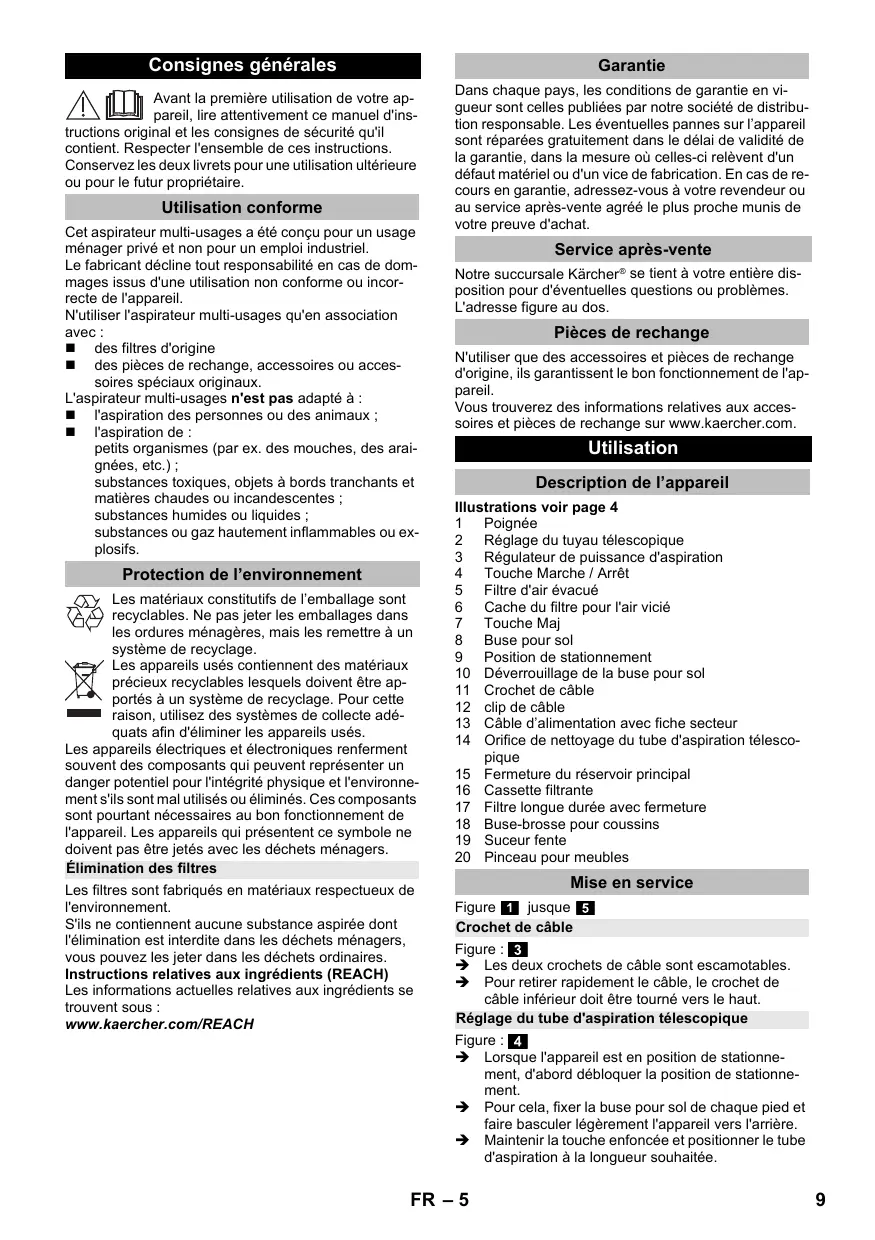

MODE D'EMPLOI VC5 KARCHER

Avant la première utilisation de votre appareil, lire attentivement ce manuel d'ins-

tructions original et les consignes de sécurité qu'il contient. Respecter l'ensemble de ces instructions. Conservez les deux livrets pour une utilisation ultérieure ou pour le futur propriétaire.

Utilisation conforme

Cet aspirateur multi-usages a été conçu pour un usage ménager privé et non pour un emploi industriel. Le fabricant décline tout responsabilité en cas de dommages issus d'une utilisation non conforme ou incorrecte de l'appareil.

N'utiliser l'aspirateur multi-usages qu'en association avec :

■ des filtres d'origine
■ des pièces de rechange, accessoires ou accessoires spéciaux originaux.

L'aspirateur multi-usages n'est pas adapté à :

■ l'aspiration des personnes ou des animaux ;

■ l'aspiration de :
petits organismes (par ex. des mouches, des araignées, etc.) ;
substances toxiques, objets à bords tranchants et matières chaudes ou incandescentes ; substances humides ou liquides ;
substances ou gaz hautement inflammables ou explosifs.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers.

Élimination des filtres

Les filtres sont fabriqués en matériaux respectueux de l'environnement.

S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Service après-vente

Notre succursale Kärcher® se tient à votre entière disposition pour d'éventuelles questions ou problèmes. L'adresse figure au dos.

Pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.

Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Utilisation

Description de l'appareil

Illustrations voir page 4

1 Poignée
2 Réglage du tuyau télescopique
3 Régulateur de puissance d'aspiration
4 Touche Marche / Arrêt
5 Filtre d'air évacué
6 Cache du filtre pour l'air vicié
7 Touche Maj
8 Buse pour sol
9 Position de stationnement
10 Déverrouillage de la buse pour sol
11 Crochet de câble
12 clip de câble
13 Câble d'alimentation avec fiche secteur
14 Orifice de nettoyage du tube d'aspiration télescopique
15 Fermeture du réservoir principal
16 Cassette filtrante
17 Filtre longue durée avec fermeture
18 Buse-brosse pour coussins
19 Suceur fente
20 Pinceau pour meubles

Mise en service

Figure 1 jusque 5

Crochet de câble

Figure : 3

→ Les deux crochets de câble sont escamotables.
→ Pour retirer rapidement le câble, le crochet de câble inférieur doit être tourné vers le haut.

Réglage du tube d'aspiration télescopique

Figure : 4

→ Lorsque l'appareil est en position de stationnement, d'abord débloquer la position de stationnement.
→ Pour cela, fixer la buse pour sol de chaque pied et faire basculer légèrement l'appareil vers l'arrière.
→ Maintenir la touche enfoncée et positionner le tube d'aspiration à la longueur souhaitée.

Réglage de la puissance d'aspiration

Figure : 5

Remarque

En poussant le régulateur de puissance d'aspiration, vous pouvez régler séparément la puissance d'aspiration souhaitée.

■ Niveaux 1 et 2 : Plage de puissance faible
Pour aspirer des tissus délicats et des éléments légers comme p. ex. des meubles capitonnés, des tapis, des coussins, des rideaux, etc.
■ Niveau 3 : Plage de puissance moyenne
Pour le nettoyage quotidien en cas de faible encrassement et pour le nettoyage de tapis à poils courts.
■ Niveau 4 : Plage de puissance élevée
Pour le nettoyage de revêtements de sol robustes, sols durs, tapis à poils longs et en cas d'encrasse-ment important.

Remarque importante ! En cas de risque de surchauffe, l'appareil est automatiquement désactivé. Mettre l'appareil hors tension et débrancher la fiche secteur. S'assurer que la buse ou le tube d'aspiration n'est pas obstrué(e) ou que le filtre ne doit pas être vidé. Une fois le problème résolu, laisser refroidir l'appareil au moins 1 heure avant que celui-ci soit de nouveau opérationnel.

Réglage de la buse pour sol

Figure : 6

Utiliser un accessoire

Figure : 7

■ Buse pour tissus: pour aspirer des meubles rembourrés, des matelas, des rideaux, etc.
■ Suceur à joints : pour les angles, les joints et les radiateurs
■ Pinceau pour meubles: pour le nettoyage préservateur des meubles et des appareils sensibles, comme p. ex. les livres et autres

Fin de l'utilisation

Figure : 8

Transport, rangement

Figure : 9

→ Enrouler le câble.
→ Enclencher l'appareil (le tube télescopique n'est pas sorti) dans la position de stationnement sur la buse pour sol.
→ L'appareil peut aussi être rangé en position horizontale, sur une étagère ou dans une armoire par exemple.

Remarque

Stocker l'appareil dans des locaux secs.

Entretien et maintenance

Nettoyage du filtre principal

Recommendation : Vider le filtre principal après chaque utilisation.

Pour la suite de la procédure, voir :

Figure 10 jusque 11

Remarque

→ En l'ouvrant, le filtre est automatiquement nettoyé et la poussière enlevée.

Nettoyage du filtre longue durée

Recommendation : Enlever, vider et le cas échéant nettoyer le filtre longue durée au plus tard tous les 3 mois.

ATTENTION

La quantité aspirable peut varier en fonction des poussières aspirées.

Il peut être nécessaire de vider le filtre plus tôt, en particulier pour les poussières fines.

Pour garantir un bon filtrage, remplacer tous les 2 ans le filtre longue durée par un nouveau filtre.

Pour la suite de la procédure, voir :

Figure 12 jusque 15

Remarque

En l'ouvrant, le filtre est automatiquement nettoyé et la poussière enlevée.
Remettre le filtre longue durée dans la cassette filtrante en fonction du marquage et tourner complètement jusqu'à ce que la tige de sécurité rouge ne soit plus visible.

ATTENTION

Si la tige de sécurité rouge est toujours visible, il n'est pas possible d'insérer la cassette filtrante dans l'appareil.
Par conséquent, continuer à visser la fermeture du filtre jusqu'en butée.

■ Monter seulement un filtre longue durée sec dans l'appareil.

Remplacement du filtre pour l'air vicié

Recommendation : Pour garantir un bon filtrage, remplacer le filtre pour l'air vicié 1x par an.

Figure : 16

→ Retirer le cache du filtre pour l'air vicié le long du bord de l'appareil à l'oblique et par le haut.
→ Comprimer le filtre pour l'air vicié sur les deux côtés et le retirer.
→ Poser un nouveau filtre pour l'air vicié et l'enclencher.
→ Poser le cache du filtre pour l'air vicié sur le bord de l'appareil, le pousser vers le bas et l'enclencher.

Assistance en cas de panne

Une faible puissance d'aspiration peut avoir plusieurs causes :

→ Obstruction des accessoires : Enlever avec précaution le bouchage à l'aide d'un outil fin.

Figure : 17

Obstruction du tube d'aspiration télescopique : Retirer le cache au niveau de la poignée à l'aide d'un tournevis et enlever avec précaution le bouchage à l'aide d'un outil fin.

→ Vérifier si les filtres sont pleins ou endommagés. Cf. chapitre « Entretien et maintenance ».

Caractéristiques techniques

Tension	220 - 240	V
Type de courant	50-60	Hz
Protection du réseau (à action retardée)	10	A
Classe de protection	II
Poids (sans accessoire)
Appareil avec buse pour sol	3,2	kg
Rayon d'action
VC 5	8,5	m
VC 5 Premium	10,0	m
Dimensions(Appareil en position de stationnement)	182 x261 x 621	mm
Largeur nominale, accessoires	35	mm
Conception éco selon 666/2013
Classe énergétique	A
Consommation en énergie annuelle indicative	20	kWh/a
Classe de nettoyage de tapis	C
Classe de nettoyage de sols durs	A
Classe d'émission de poussières	A
Niveau de puissance acoustique L_WA	77	dB(A)
Puissance nominale absorbée	500	W

Sous réserve de modifications techniques !
