VC5 - Пылесос-щетка KARCHER - Бесплатное руководство пользователя

Бренд	KARCHER
Модель	VC5
Тип устройства	Пылесос-швабра
Электропитание	220-240 В ~ 50-60 Гц
Номинальная мощность	500 Вт
Класс защиты	II
Сетевой предохранитель	10 А (с задержкой)
Вес (с напольной насадкой)	3,2 кг
Размеры (в парковочном положении)	182 x 261 x 621 мм
Радиус действия	8,5 м
Номинальная ширина аксессуаров	35 мм
Энергетический класс	A
Ориентировочное годовое потребление	20 кВт·ч/год
Уровень шума	77 дБ(А)
Регулировка мощности всасывания	4 уровня (низкий, средний, высокий, макс)
Фильтры	Основной фильтр, фильтр длительного использования, фильтр отработанного воздуха
Комплектация	Напольная насадка, щетка для подушек, щелевая насадка, мебельная щетка
Телескопическая трубка	Да, регулируемая
Парковочное положение	Да, для вертикального хранения
Обслуживание основного фильтра	Очищать после каждого использования
Обслуживание фильтра длительного использования	Чистить каждые 3 месяца, заменять каждые 2 года
Замена фильтра отработанного воздуха	1 раз в год
Безопасность	Автоматическое отключение при перегреве
Надлежащее использование	Бытовое использование, не всасывать жидкости, горячие или токсичные вещества

Часто задаваемые вопросы - VC5 KARCHER

Как отрегулировать мощность всасывания на моем KARCHER VC5?

Используйте регулятор мощности всасывания, расположенный на ручке. Он предлагает 4 уровня: 1-2 для деликатных тканей, 3 для повседневной уборки, 4 для твердых полов и сильных загрязнений.

Что делать, если пылесос внезапно остановился?

Автоматическое отключение защищает от перегрева. Выключите прибор, отключите вилку, проверьте, не забиты ли насадка, трубка или фильтры. Дайте остыть не менее 1 часа перед повторным запуском.

Как очистить основной фильтр?

Откройте фильтрующий блок: фильтр очищается автоматически при открытии. Опорожняйте контейнер после каждого использования. Следуйте рисункам 10-11 в инструкции.

Как часто нужно заменять фильтр длительного использования?

Заменяйте фильтр длительного использования каждые 2 года. Чистите его каждые 3 месяца (или чаще при мелкой пыли). Убедитесь, что красный стержень безопасности не виден после закручивания.

Как заменить фильтр отработанного воздуха?

Снимите крышку фильтра отработанного воздуха, потянув за край. Сожмите фильтр с двух сторон, чтобы извлечь его. Вставьте новый фильтр и закройте крышку. Заменяйте раз в год.

Можно ли всасывать жидкости этим пылесосом?

Нет, многоцелевой пылесос не предназначен для всасывания влажных или жидких веществ. Используйте его только для сухой уборки.

Какие аксессуары входят в комплект VC5?

В комплект входят: напольная насадка, щетка для подушек, щелевая насадка, мебельная щетка и регулируемая телескопическая трубка.

Как хранить пылесос после использования?

Смотайте кабель, зафиксируйте прибор (телескопическая трубка не выдвинута) в парковочном положении на напольной насадке. Храните в сухом месте, при необходимости горизонтально.

Что делать при слабой мощности всасывания?

Проверьте засоры в аксессуарах или телескопической трубке (используйте тонкий инструмент для прочистки). Проверьте состояние фильтров: если они заполнены или повреждены, очистите или замените их.

Подходит ли этот пылесос для твердых полов и ковров?

Да, напольная насадка адаптируется: установите положение 'твердый пол' или 'ковер/ковролин' в зависимости от поверхности. Класс очистки A для твердых полов и C для ковров.

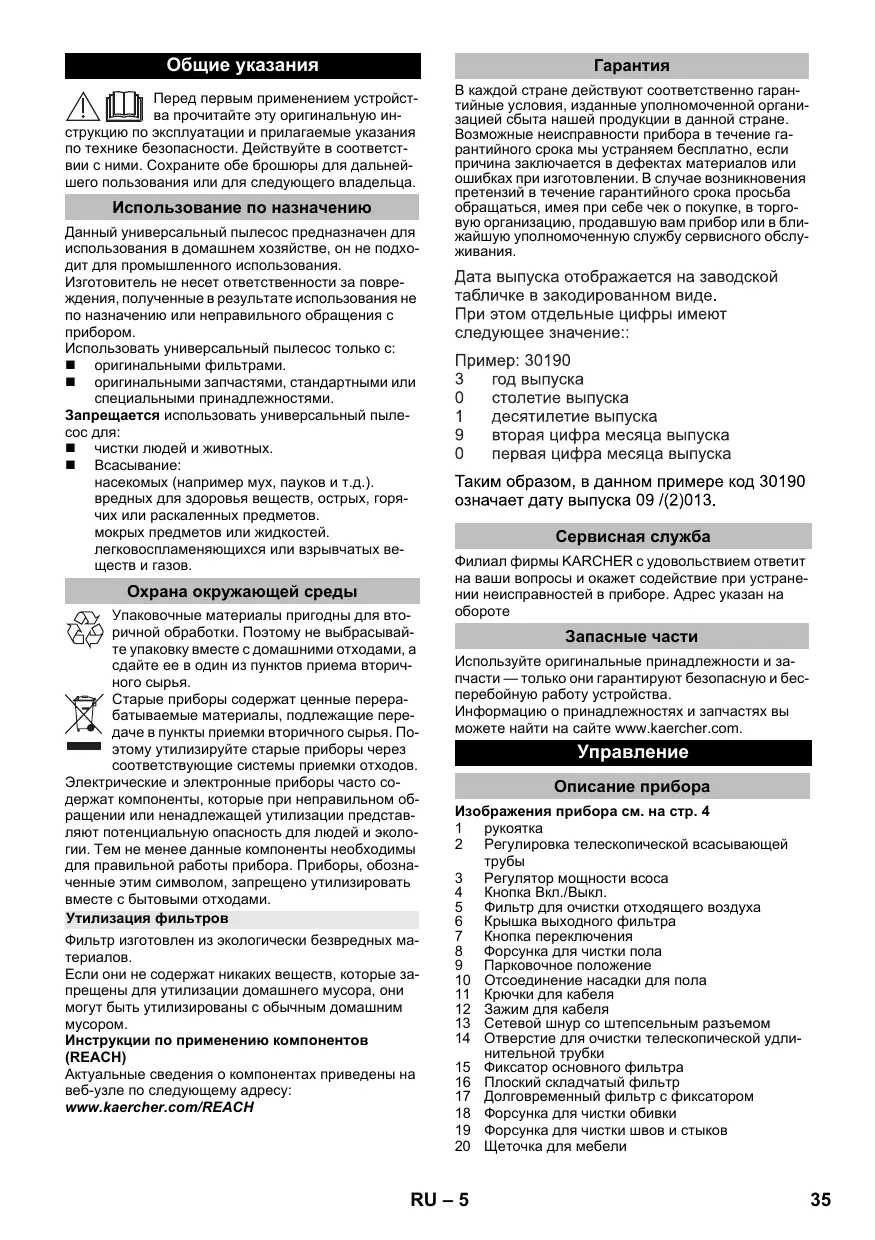

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VC5 KARCHER

Перед первым применением устройства прочитайте эту оригинальную ин-

струкцию по эксплуатации и прилагаемые указания по технике безопасности. Действуйте в соответствии с ними. Сохраните обе брошюры для дальнейшего пользования или для следующего владельца.

Использование по назначению

Данный универсальный пылесос предназначен для использования в домашнем хозяйстве, он не подходит для промышленного использования.

Изготовитель не несет ответственности за повреждения, полученные в результате использования не по назначению или неправильного обращения с прибором.

Использовать универсальный пылесос только с:

■ оригинальными фильтрами.
■ оригинальными запчастями, стандартными или специальными принадлежностями.

Запрещается использовать универсальный пылесос для:

■ чистки людей и животных.
■ Всасывание:

насекомых (например мух, пауков и т.д.).

вредных для здоровья веществ, острых, горя- чих или раскаленных предметов.

мокрых предметов или жидкостей.

легковоспламеняющихся или взрывчатых веществ и газов.

Охрана окружающей среды

Упаковочные материалы пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Электрические и электронные приборы часто содержат компоненты, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для людей и экологии. Тем не менее данные компоненты необходимы для правильной работы прибора. Приборы, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Утилизация фильтров

Фильтр изготовлен из экологически безвредных материалов.

Если они не содержат никаких веществ, которые запрещены для утилизации домашнего мусора, они могут быть утилизированы с обычным домашним мусором.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Сервисная служба

Филиал фирмы KARCHER с удовольствием ответит на ваши вопросы и окажет содействие при устранении неисправностей в приборе. Адрес указан на обороте

Запасные части

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства.

Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Управление

Описание прибора

Изображения прибора см. на стр. 4

1 рукоятка
2 Регулировка телескопической всасывающей трубы
3 Регулятор мощности всоса
4 Кнопка Вкл./Выкл.
5 Фильтр для очистки отходящего воздуха
6 Крышка выходного фильтра
7 Кнопка переключения
8 Форсунка для чистки пола
9 Парковочное положение
10 Отсоединение насадки для пола
11 Крючки для кабеля
12 Зажим для кабеля
13 Сетевой шнур со штепсельным разъемом
14 Отверстие для очистки телескопической удлинительной трубки
15 Фиксатор основного фильтра
16 Плоский складчатый фильтр
17 Долговременный фильтр с фиксатором
18 Форсунка для чистки обивки
19 Форсунка для чистки швов и стыков
20 Щеточка для мебели

Ввод в эксплуатацию

Изображение 1 до 5

Крючки для кабеля

Рисунок 3

→ Оба крючка откидываются.
→ Для быстрого съема кабеля нижний крючок можно повернуть наверх.

Регулировка телескопической удлинительной трубки

Рисунок 4

→ Если прибор установлен в парковочное положение, то сначала нужно дезактивировать парковочное положение.
→ Для это удерживать насадку для пола ногой и слегка запрокинуть прибор назад.
→ Удерживая кнопку нажатой, отрегулировать всасывающую трубу до нужной длины.

Настройка мощности всасывания

Рисунок 5

Указание

Перемещая регулятор силы всасывания, можно установить необходимую силу всасывания.

■ Ступень 1 и 2: низкая мощность
Для очистки деликатных материалов и легких предметов, как например, мягкой мебели, ковровых дорожек, подушек, занавесок и т. п.

■ Ступень 3: средняя мощность

Для ежедневной уборки при слабом загрязнении и для очистки ковров с коротким ворсом.

■ Ступень 4: высокая мощность

Для чистки грубых и твердых напольных покрытий, ковров с длинным ворсом и при сильном загрязнении.

Важное указание! Прибор автоматически отключается при опасности перегрева. Выключить прибор и извлечь штепсельную вилку из розетки. Следует проверить, не забита ли насадка или всасывающая трубка и необходимо ли опорожнить фильтр. После устранения неисправности дать прибору остыть не менее 1 часа, после этого он снова будет готов к работе.

Регулировка насадки для пола

Рисунок 6

→ Твердые поверхности

→ Коврики / напольные ковровые покрытия

Использование насадок

Рисунок 7

■ Форсунка для мягкой обивки: для очистки мягкой мебели, матрасов, гардин и т.д.
■ Щелевая насадка: для кромок, щелей и радиаторов отопления
■ Щеточка для мебели: для щадящей очистки мебели и деликатных предметов, например, книг и т.п.

Окончание работы

Рисунок 8

Транспортировка, хранение

Рисунок 9

→ Смотать кабель.
→ Зафиксировать насадку для пола прибора (телескопическая трубка не выдвинута) в парковочном положении.
→ Прибор можно хранить также, положив на полку или в шкаф.

Указание

Хранить устройство в сухих помещениях.

Уход и техническое обслуживание

Опорожнение основного фильтра

Рекомендация: опорожнять основной фильтр после каждого использования.

Дальнейший порядок действий см.:

Изображение 10 до 11

Указание

→ При открывании фильтр очищается автоматически, и грязь отделяется.

Опорожнение долговременного фильтра

Рекомендация: Долговременный фильтр снимать не реже чем каждые 3 месяца, опорожнять и при необходимости чистить.

ВНИМАНИЕ

Всасываемое количество может изменяться в зависимости от всасываемого материала.

В особенности при работе с мелкой пылью может понадобится опорожнять фильтр чаще.

Для обеспечения хорошей фильтрации заменять долговременный фильтр на новый раз в 2 года.

Дальнейший порядок действий см.:

Изображение 12 до 15

Указание

■ При открывании фильтр очищается автоматически, и грязь отделяется.
Вставить долговременный фильтр в плоский складчатый фильтр в соответствии с маркировкой и закрутить до конца, чтобы красный предохранительный стержень больше не был виден.

ВНИМАНИЕ

■ Если красный предохранительный стержень виден, то плоский складчатый фильтр не получится вставить в прибор. Поэтому закрутить фиксатор фильтра до упора.

■ Вставлять в прибор только сухие долговременные фильтры.

Замена выходного фильтра

Рекомендация: для обеспечения хорошей фильтрации заменять выходной фильтр раз в год.

Рисунок 16

→ Потянуть крышку выходного фильтра вверх и наискось вдоль кромки прибора.
→ Сжать выходной фильтр с обеих сторон и затем снять.
→ Вставить новый выходной фильтр и зафиксировать его.
→ Установить крышку выходного фильтра на кромку прибора, продвинуть вниз и зафиксировать.

Помощь в случае неполадок

Причинами слабой мощности всасывания могут быть:

→ засорение в принадлежностях: осторожно удалить засорение с помощью узкого инструмента.
Рисунок 17
→ Засорение в телескопической удлинительной трубке: приподнять крышку, взявшись отверткой за рукоятку, и осторожно удалить засорение с помощью узкого инструмента.
→ Проверить, не заполнены ли фильтры и не повреждены ли они. См. главу «Уход и техническое обслуживание».

Технические данные

Напряжение	220-240	V
Вид тока	50-60	Гц
Сетевой предохранитель (инертный)	10	A
Класс защиты	II
Вес без (принадлежностей)
Прибор с насадкой для пола	3,2	кг
Радиус действия
VC 5	8,5	м
VC 5 Premium	10,0	м
Габариты(устройство в парковочном положении)	182 x261 x 621	мм
Номинальный внутренний диаметр насадок	35	мм

Экологический дизайн согласно 666/2013

Класс энергопотребления	A
Индикативное ежегодное по-требление	20	кВт час/год
Класс очистки для ковров	C
Класс очистки для твердых поверхностей	A
Класс выброса пыли	A
Уровень шума L_WA	77	дБ(А)
Номинальная потребляемая мощность	500	Вт

Изготовитель оставляет за собой право внесения технических изменений!

Пускане в експлоатация

Фигура 1 до 5

Кука на кабела

Фигура 3

Настройка на подова дюза

Фигура 6

Напрежение	220 - 240	V
Вид ток	50-60	Hz
Предпазител (инертен)	10	A
Клас защита	II
Тегло (без принадлежности)
Уред с подова дюза	3,2	кг
Радиус на действие
VC 5	8,5	м
VC 5 Premium	10,0	м
Размери(Уред в позиция за паркира-не)	182 x261 x 621	мм
Номинална ширина, принад-лежности	35	мм
